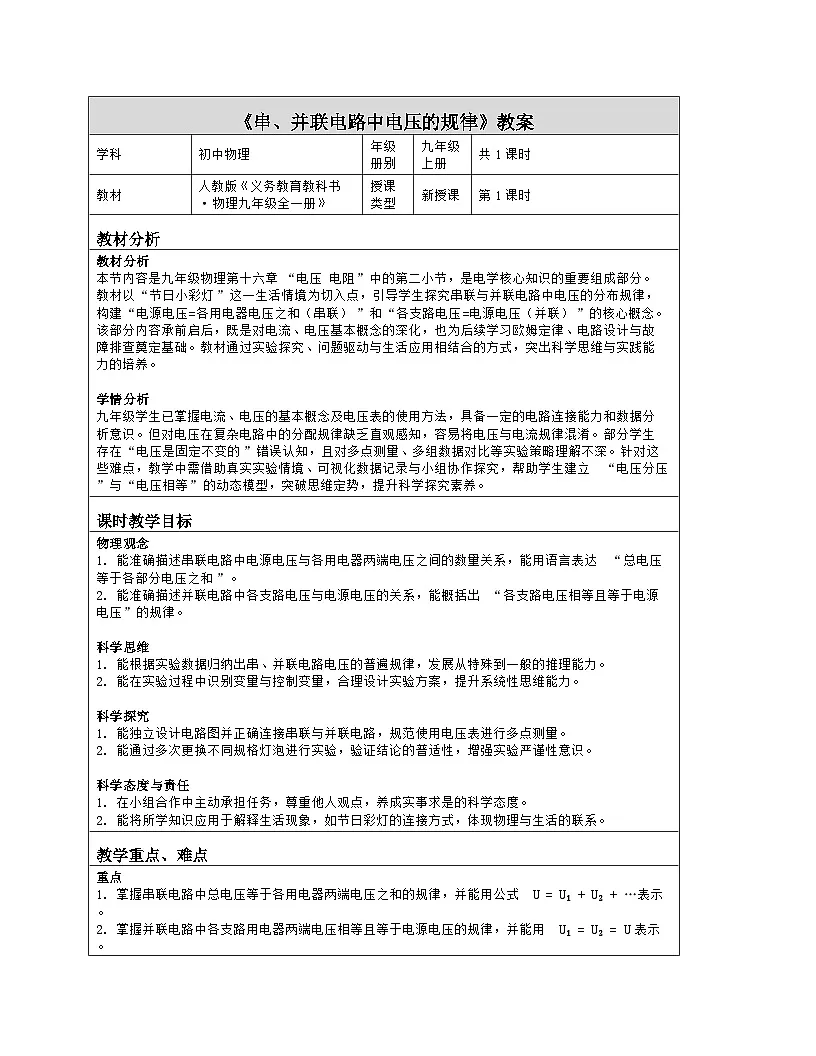

学科
初中物理
年级册别
九年级上册
共1课时
教材
人教版《义务教育教科书·物理九年级全一册》
授课类型
新授课
第1课时
教材分析
教材分析
本节内容是九年级物理第十六章“电压 电阻”中的第二小节，是电学核心知识的重要组成部分。教材以“节日小彩灯”这一生活情境为切入点，引导学生探究串联与并联电路中电压的分布规律，构建“电源电压=各用电器电压之和（串联）”和“各支路电压=电源电压（并联）”的核心概念。该部分内容承前启后，既是对电流、电压基本概念的深化，也为后续学习欧姆定律、电路设计与故障排查奠定基础。教材通过实验探究、问题驱动与生活应用相结合的方式，突出科学思维与实践能力的培养。
学情分析
九年级学生已掌握电流、电压的基本概念及电压表的使用方法，具备一定的电路连接能力和数据分析意识。但对电压在复杂电路中的分配规律缺乏直观感知，容易将电压与电流规律混淆。部分学生存在“电压是固定不变的”错误认知，且对多点测量、多组数据对比等实验策略理解不深。针对这些难点，教学中需借助真实实验情境、可视化数据记录与小组协作探究，帮助学生建立“电压分压”与“电压相等”的动态模型，突破思维定势，提升科学探究素养。
课时教学目标
物理观念
1. 能准确描述串联电路中电源电压与各用电器两端电压之间的数量关系，能用语言表达“总电压等于各部分电压之和”。
2. 能准确描述并联电路中各支路电压与电源电压的关系，能概括出“各支路电压相等且等于电源电压”的规律。
科学思维
1. 能根据实验数据归纳出串、并联电路电压的普遍规律，发展从特殊到一般的推理能力。
2. 能在实验过程中识别变量与控制变量，合理设计实验方案，提升系统性思维能力。
科学探究
1. 能独立设计电路图并正确连接串联与并联电路，规范使用电压表进行多点测量。
2. 能通过多次更换不同规格灯泡进行实验，验证结论的普适性，增强实验严谨性意识。
科学态度与责任
1. 在小组合作中主动承担任务，尊重他人观点，养成实事求是的科学态度。
2. 能将所学知识应用于解释生活现象，如节日彩灯的连接方式，体现物理与生活的联系。
教学重点、难点
重点
1. 掌握串联电路中总电压等于各用电器两端电压之和的规律，并能用公式U = U₁ + U₂ + …表示。
2. 掌握并联电路中各支路用电器两端电压相等且等于电源电压的规律，并能用U₁ = U₂ = U表示。

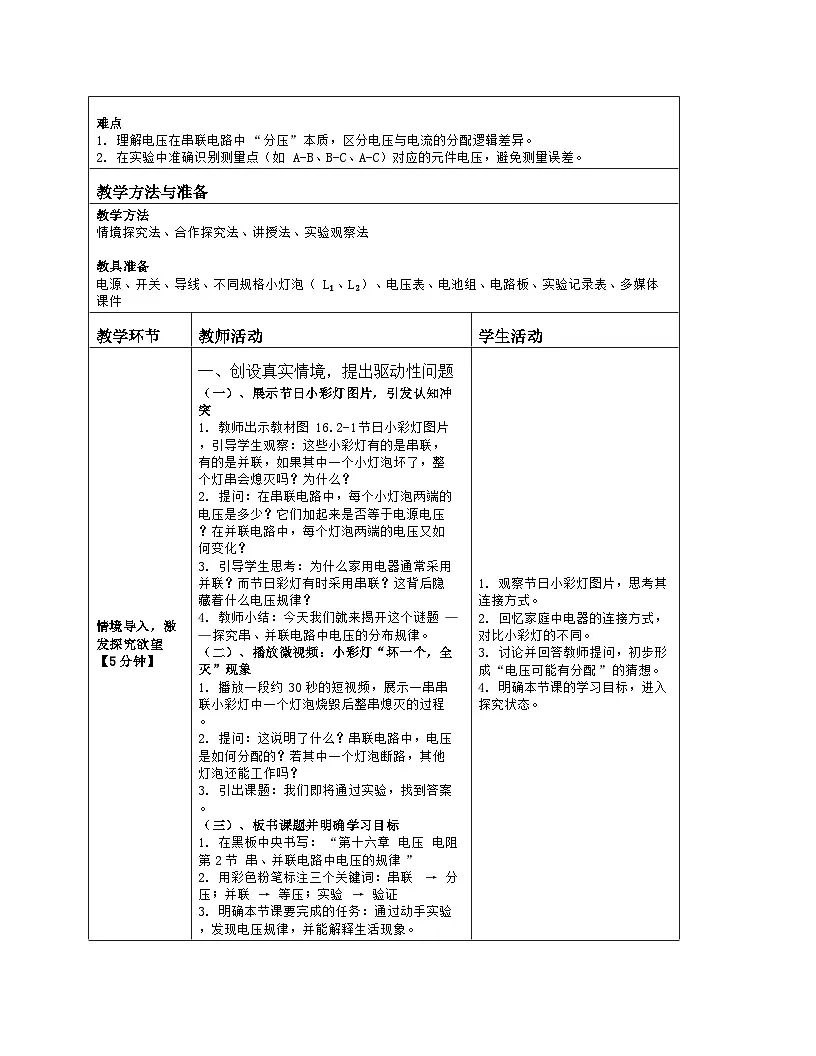

难点
1. 理解电压在串联电路中“分压”本质，区分电压与电流的分配逻辑差异。
2. 在实验中准确识别测量点（如A-B、B-C、A-C）对应的元件电压，避免测量误差。
教学方法与准备
教学方法
情境探究法、合作探究法、讲授法、实验观察法
教具准备
电源、开关、导线、不同规格小灯泡（L₁、L₂）、电压表、电池组、电路板、实验记录表、多媒体课件
教学环节
教师活动
学生活动
情境导入，激发探究欲望
【5分钟】
一、创设真实情境，提出驱动性问题
（一）、展示节日小彩灯图片，引发认知冲突
1. 教师出示教材图16.2-1节日小彩灯图片，引导学生观察：这些小彩灯有的是串联，有的是并联，如果其中一个小灯泡坏了，整个灯串会熄灭吗？为什么？
2. 提问：在串联电路中，每个小灯泡两端的电压是多少？它们加起来是否等于电源电压？在并联电路中，每个灯泡两端的电压又如何变化？
3. 引导学生思考：为什么家用电器通常采用并联？而节日彩灯有时采用串联？这背后隐藏着什么电压规律？
4. 教师小结：今天我们就来揭开这个谜题——探究串、并联电路中电压的分布规律。
（二）、播放微视频：小彩灯“坏一个，全灭”现象
1. 播放一段约30秒的短视频，展示一串串联小彩灯中一个灯泡烧毁后整串熄灭的过程。
2. 提问：这说明了什么？串联电路中，电压是如何分配的？若其中一个灯泡断路，其他灯泡还能工作吗？
3. 引出课题：我们即将通过实验，找到答案。
（三）、板书课题并明确学习目标
1. 在黑板中央书写：“第十六章 电压 电阻 第2节 串、并联电路中电压的规律”
2. 用彩色粉笔标注三个关键词：串联 → 分压；并联 → 等压；实验 → 验证
3. 明确本节课要完成的任务：通过动手实验，发现电压规律，并能解释生活现象。
1. 观察节日小彩灯图片，思考其连接方式。
2. 回忆家庭中电器的连接方式，对比小彩灯的不同。
3. 讨论并回答教师提问，初步形成“电压可能有分配”的猜想。
4. 明确本节课的学习目标，进入探究状态。

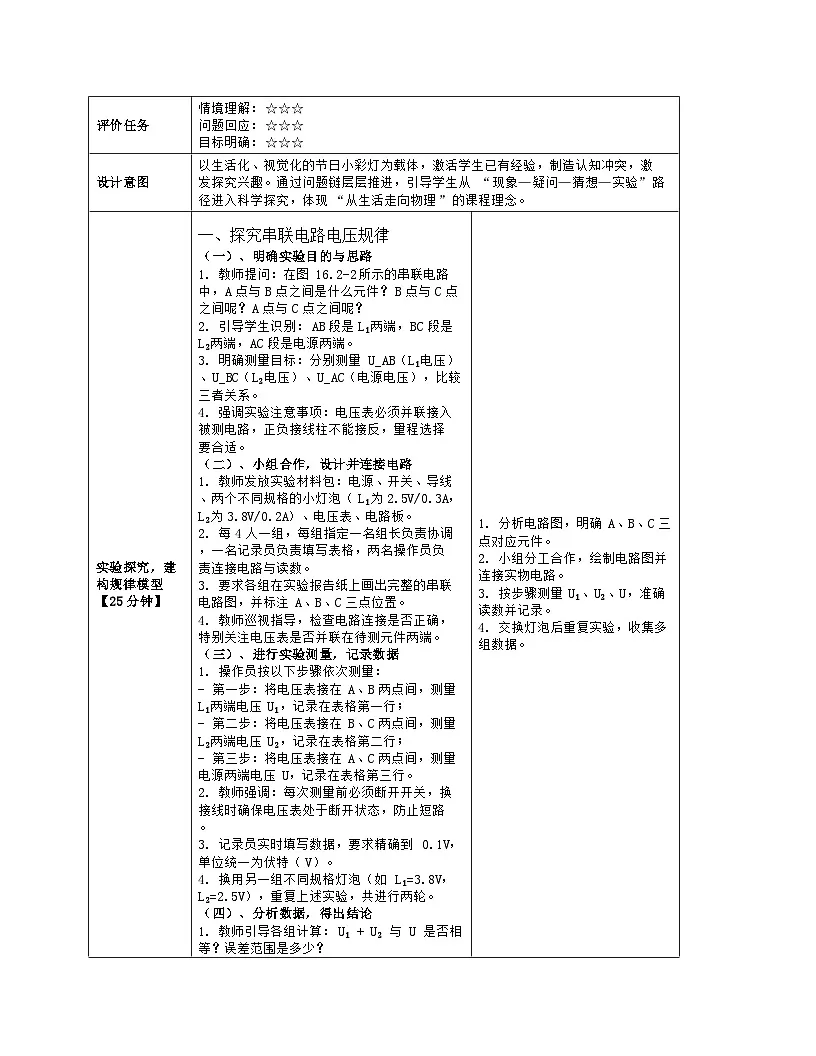

评价任务
情境理解：☆☆☆
问题回应：☆☆☆
目标明确：☆☆☆
设计意图
以生活化、视觉化的节日小彩灯为载体，激活学生已有经验，制造认知冲突，激发探究兴趣。通过问题链层层推进，引导学生从“现象—疑问—猜想—实验”路径进入科学探究，体现“从生活走向物理”的课程理念。
实验探究，建构规律模型
【25分钟】
一、探究串联电路电压规律
（一）、明确实验目的与思路
1. 教师提问：在图16.2-2所示的串联电路中，A点与B点之间是什么元件？B点与C点之间呢？A点与C点之间呢？
2. 引导学生识别：AB段是L₁两端，BC段是L₂两端，AC段是电源两端。
3. 明确测量目标：分别测量U_AB（L₁电压）、U_BC（L₂电压）、U_AC（电源电压），比较三者关系。
4. 强调实验注意事项：电压表必须并联接入被测电路，正负接线柱不能接反，量程选择要合适。
（二）、小组合作，设计并连接电路
1. 教师发放实验材料包：电源、开关、导线、两个不同规格的小灯泡（L₁为2.5V/0.3A，L₂为3.8V/0.2A）、电压表、电路板。
2. 每4人一组，每组指定一名组长负责协调，一名记录员负责填写表格，两名操作员负责连接电路与读数。
3. 要求各组在实验报告纸上画出完整的串联电路图，并标注A、B、C三点位置。
4. 教师巡视指导，检查电路连接是否正确，特别关注电压表是否并联在待测元件两端。
（三）、进行实验测量，记录数据
1. 操作员按以下步骤依次测量：
- 第一步：将电压表接在A、B两点间，测量L₁两端电压U₁，记录在表格第一行；
- 第二步：将电压表接在B、C两点间，测量L₂两端电压U₂，记录在表格第二行；
- 第三步：将电压表接在A、C两点间，测量电源两端电压U，记录在表格第三行。
2. 教师强调：每次测量前必须断开开关，换接线时确保电压表处于断开状态，防止短路。
3. 记录员实时填写数据，要求精确到0.1V，单位统一为伏特（V）。
4. 换用另一组不同规格灯泡（如L₁=3.8V，L₂=2.5V），重复上述实验，共进行两轮。
（四）、分析数据，得出结论
1. 教师引导各组计算：U₁ + U₂ 与 U 是否相等？误差范围是多少？
2. 各组汇报数据，教师汇总在黑板上形成对比表格。
3. 提问：所有实验数据都满足U = U₁ + U₂吗？有没有例外？
4. 引导学生归纳：在串联电路中，电源电压等于各用电器两端电压之和。
5. 板书结论：串联电路电压规律——U = U₁ + U₂ + …
6. 补充说明：此规律适用于多个用电器串联的情况，也适用于电池串联，如教材图16.2-3所示。
1. 分析电路图，明确A、B、C三点对应元件。
2. 小组分工合作，绘制电路图并连接实物电路。
3. 按步骤测量U₁、U₂、U，准确读数并记录。
4. 交换灯泡后重复实验，收集多组数据。
评价任务
电路规范：☆☆☆
数据准确：☆☆☆
规律归纳：☆☆☆
设计意图
通过“问题—设计—操作—记录—分析”完整探究流程，让学生亲身经历科学发现过程。强调实验细节与安全规范，培养严谨的科学态度。利用不同规格灯泡进行对比实验，验证规律普适性，突破“只适用于相同灯泡”的认知误区，强化“科学规律具有普遍性”的核心思想。
迁移应用，深化理解
【10分钟】
一、探究并联电路电压规律
（一）、类比联想，提出猜想
1. 教师提问：如果把两个灯泡改为并联，它们两端的电压会怎样？与电源电压相比呢？
2. 引导学生类比水流：并联就像两条水管同时从水箱取水，每条水管的压力（电压）是否一样？
3. 鼓励学生大胆猜想：可能“各支路电压相等”或“电压不等”，并说明理由。
4. 教师板书学生猜想，等待实验验证。
（二）、设计并连接并联电路
1. 教师发放并联电路所需材料：两根导线、两个灯泡、开关、电源、电压表。
2. 要求各组在实验报告纸上画出并联电路图，标出L₁、L₂、电源位置。
3. 操作员连接电路，注意保证L₁和L₂分别与电源正负极直接相连。
4. 教师巡视，纠正错误连接，如误将灯泡串联、电压表接错位置等。
（三）、测量并联电路电压
1. 操作员依次测量：
- 将电压表接在L₁两端，记录U₁；
- 将电压表接在L₂两端，记录U₂；
- 将电压表接在电源两端，记录U。
2. 要求每组至少测量三次，取平均值减少误差。
3. 记录员填写表格，比较U₁、U₂、U的大小关系。
（四）、得出结论，总结规律
1. 教师引导学生观察：U₁ ≈ U₂ ≈ U 吗？
2. 请多组分享数据，教师汇总展示。
3. 引导学生归纳：在并联电路中，各支路用电器两端的电压相等，且等于电源电压。
4. 板书结论：并联电路电压规律——U₁ = U₂ = U
5. 延伸讲解：家用电器为何采用并联？因为这样每个电器都能获得额定电压，互不影响。
1. 类比水流，提出关于并联电压的猜想。
2. 小组合作设计并连接并联电路，确保正确并联。
3. 测量L₁、L₂、电源电压，记录数据。
4. 分析数据，得出“各支路电压相等”的结论。
评价任务
猜想合理：☆☆☆
测量准确：☆☆☆
结论清晰：☆☆☆
设计意图
采用“类比—猜想—实验—验证”路径，降低抽象理解难度。通过对比串联与并联的电压规律，帮助学生建立清晰的概念图谱。结合生活实例解释并联优势，实现知识向现实世界的迁移，落实“物理服务于生活”的教育价值。
练习巩固，拓展思维
【5分钟】
一、完成教材练习题，检测掌握情况
（一）、解决实际问题：电压表改接是否可行？
1. 教师出示教材图16.2-5：某同学测量完L₁后，想把电压表从A点改接到B点，让其测量L₂电压。
2. 提问：这种做法是否可行？为什么？
3. 引导学生思考：若不拆线，直接移动电压表接线柱，会改变电路结构吗？
4. 明确答案：不可行！因为电压表必须并联，若从A点改接到B点，可能造成短路或断路。
5. 教师强调：实验中必须先断开开关，再重新连接电路。
（二）、计算题：电池组电压
1. 教师提问：若用4节1.5V干电池串联，总电压是多少？
2. 学生计算：U = 1.5V × 4 = 6V。
3. 进阶提问：若用铅蓄电池（每节2V）提供6V电压，需要几节？
4. 学生回答：6V ÷ 2V = 3节。
（三）、电路图连线与电压计算
1. 教师出示图16.2-6甲，要求学生用笔画线连接乙图。
2. 提问：若V₂示数为2.4V，L₁两端电压是多少？
3. 引导分析：串联电路中，U = U₁ + U₂ → U₁ = U - U₂ = 6V - 2.4V = 3.6V。
4. 强调：电压表测的是所在支路的电压，不是总电压。
1. 思考电压表改接的危险性，理解“断开开关再连接”的必要性。
2. 口算电池组电压，掌握串联电池电压叠加原理。
3. 画线连接电路，理解串联分压关系。
4. 计算L₁电压，应用U = U₁ + U₂公式。
评价任务
判断正确：☆☆☆
计算准确：☆☆☆
应用得当：☆☆☆
设计意图
通过典型习题训练，检验学生对电压规律的理解深度。聚焦易错点（如电压表改接、串联分压计算），强化规范操作意识。题目贴近教材原题，确保教学一致性，帮助学生建立“知识—技能—应用”闭环。
课堂小结，升华主题
【5分钟】
一、构建知识网络，回顾核心规律
（一）、师生共同梳理知识框架
1. 教师引导学生回顾：今天我们探究了哪两种电路？电压规律分别是什么？
2. 请一名学生上台用粉笔在黑板上绘制知识树：
- 串联电路：总电压 = 分电压之和 → U = U₁ + U₂ + …
- 并联电路：支路电压 = 电源电压 → U₁ = U₂ = U
3. 强调：串联“分压”，并联“等压”是核心关键词。
（二）、联系生活，反思应用
1. 提问：为什么节日小彩灯有时串联？有时并联？
2. 学生回答：串联可节省成本，但一个坏全灭；并联更稳定，但耗电多。
3. 教师总结：物理规律决定技术选择，我们要用科学眼光看世界。
（三）、布置作业，延伸探究
1. 作业：完成教材P75练习与应用①②③④题。
2. 拓展任务：回家观察家中插座上的电器连接方式，尝试判断是串联还是并联，并说明理由。
1. 参与知识梳理，补充完善板书。
2. 回答教师提问，表达对生活现象的理解。
3. 记录作业要求，准备课后完成。
评价任务
归纳完整：☆☆☆
联系生活：☆☆☆
作业明确：☆☆☆
设计意图
通过结构化小结，帮助学生形成系统性认知。强调“规律—应用—反思”链条，提升学生的高阶思维能力。布置开放性作业，鼓励学生走出课堂，用物理视角观察世界，实现从“学会”到“会用”的跨越。
作业设计
一、基础巩固
1. 在串联电路中，电源电压为6V，若灯泡L₁两端电压为2.8V，则灯泡L₂两端电压为多少？写出计算过程。
2. 在并联电路中，若电源电压为4.5V，则灯泡L₁和L₂两端的电压各是多少？为什么？
3. 请用笔画线将图16.2-6乙中的导线连接完整，使其符合图16.2-6甲的电路图。
4. 某同学在测量串联电路电压时，记录如下数据：U₁ = 1.5V，U₂ = 2.3V，U = 3.8V。请判断该数据是否合理，并说明理由。
二、能力提升
5. 如图16.2-7所示，某同学想用电压表测量并联电路的总电压，请你帮他画出正确的连接方式，并说明原因。
6. 在图16.2-8甲中，闭合开关后，电压表V₁示数为2.5V，V₂的示数应为______V，V的示数应为______V。
7. 在图16.2-8乙中，闭合开关后，电压表V₁示数为2.5V，V₂示数为3.8V，V的示数应为______V。请说明你的判断依据。
8. 请你设计一个表格，对比电流表与电压表在使用时的相同点与不同点（至少列出4项）。
【答案解析】
一、基础巩固
1. U₂ = U - U₁ = 6V - 2.8V = 3.2V
2. L₁和L₂两端电压均为4.5V，因为并联电路中各支路电压相等，且等于电源电压。
3. 连线要求：将电源正极接开关，开关接L₁和L₂的公共端，L₁和L₂另一端接电源负极，电压表并联在L₁两端。
4. 数据不合理。因为U₁ + U₂ = 1.5V + 2.3V = 3.8V，等于U，看似合理，但实际中应有微小误差，且需考虑电压表内阻影响。但若数据完全吻合，可能是人为凑数，建议重新测量。
二、能力提升
5. 正确连接方式：将电压表正极接电源正极，负极接电源负极，形成并联。原因：测量总电压必须跨接电源两端。
6. V₂示数为2.5V，V示数为5.0V（因串联电路中总电压等于各部分电压之和）。
7. V示数为6.3V，依据：U = U₁ + U₂ = 2.5V + 3.8V = 6.3V。
板书设计
第十六章 电压 电阻
第2节 串、并联电路中电压的规律
一、串联电路
U = U₁ + U₂ + …
→ 总电压 = 各分电压之和
→ 特点：分压
二、并联电路
U₁ = U₂ = U
→ 各支路电压相等，且等于电源电压
→ 特点：等压
三、实验关键
1. 电压表必须并联
2. 正负接线柱不能接反
3. 量程合适，读数准确
四、生活应用
节日彩灯：串联（节能）或并联（稳定）
家用电器：并联（独立工作）
教学反思
成功之处
1. 以“节日小彩灯”为真实情境导入，极大激发学生探究兴趣，课堂参与度高。
2. 实验设计科学，通过更换不同规格灯泡验证规律普适性，有效突破“规律仅适用于相同灯泡”的误区。
3. 问题链设计层层递进，从现象到规律再到应用，形成完整认知闭环。
不足之处
1. 部分小组在连接并联电路时出现短路，暴露出对“并联”本质理解不深，需加强电路结构辨析训练。
2. 个别学生对“电压表改接”存在侥幸心理，实验规范意识仍需强化，今后应增加安全警示环节。
3. 课堂时间较紧，拓展题讲解略显仓促，可适当压缩导入时间，预留更多讨论空间。
