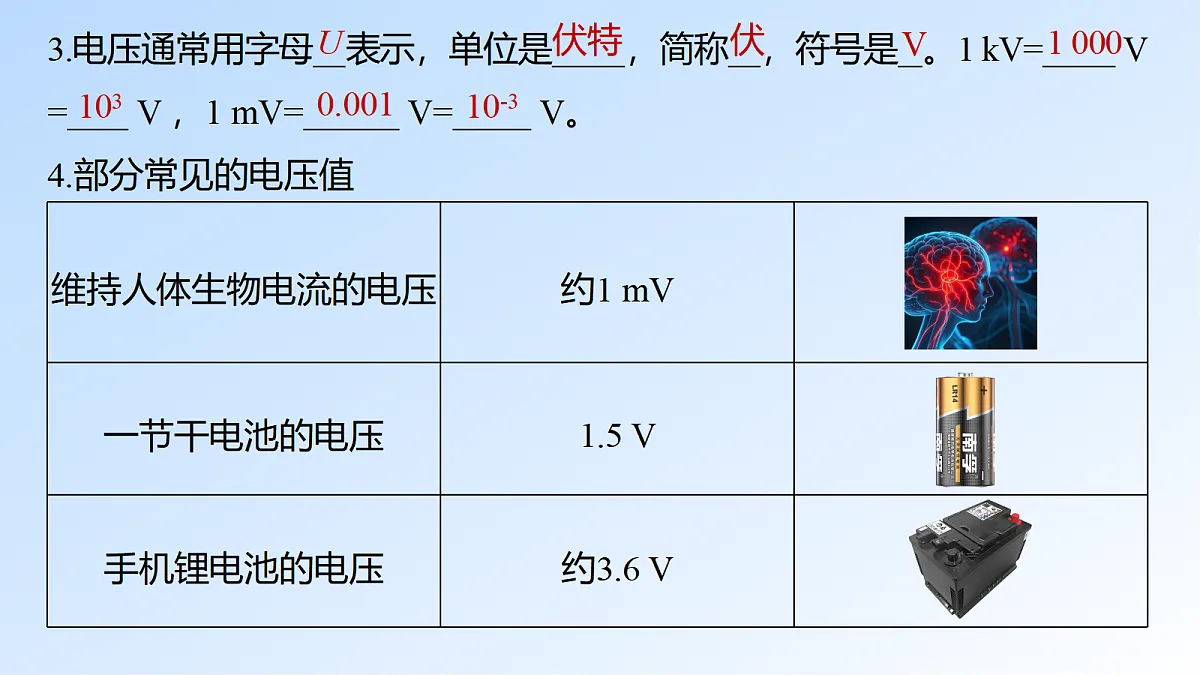

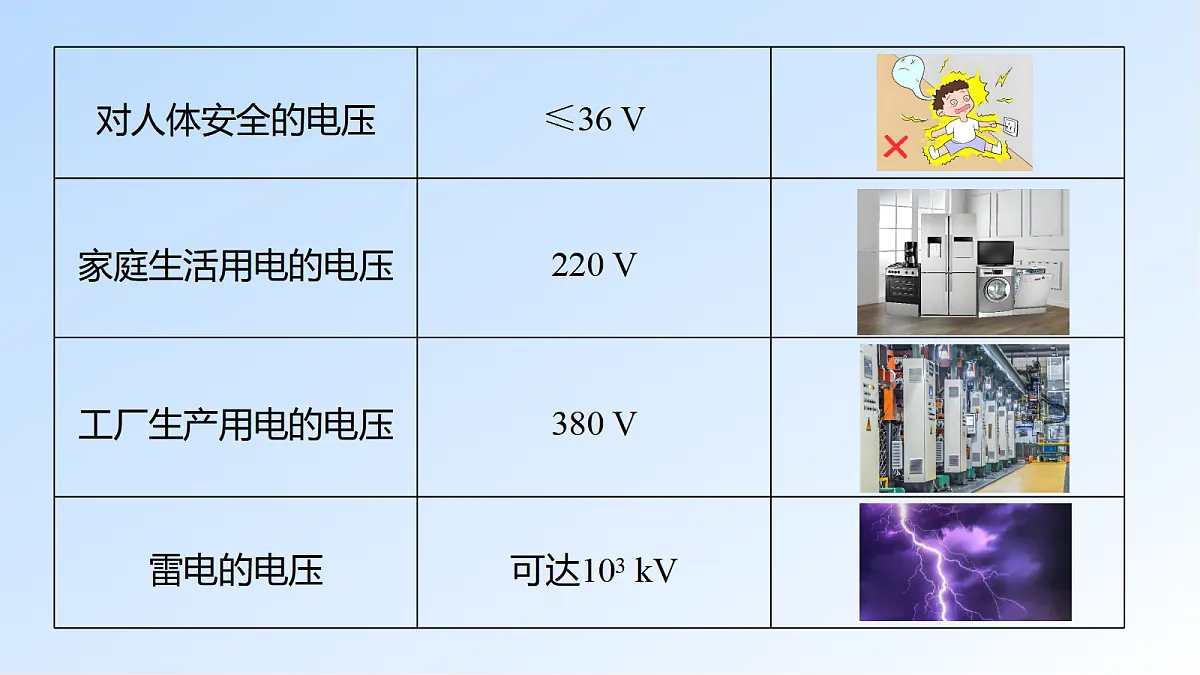

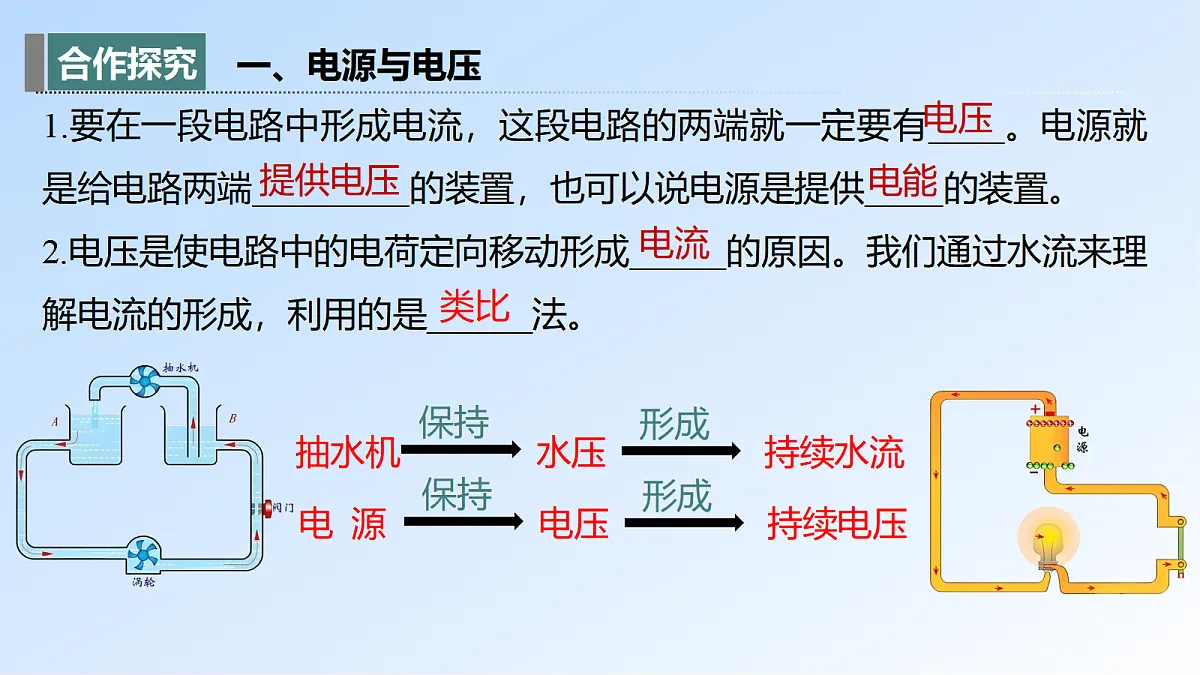

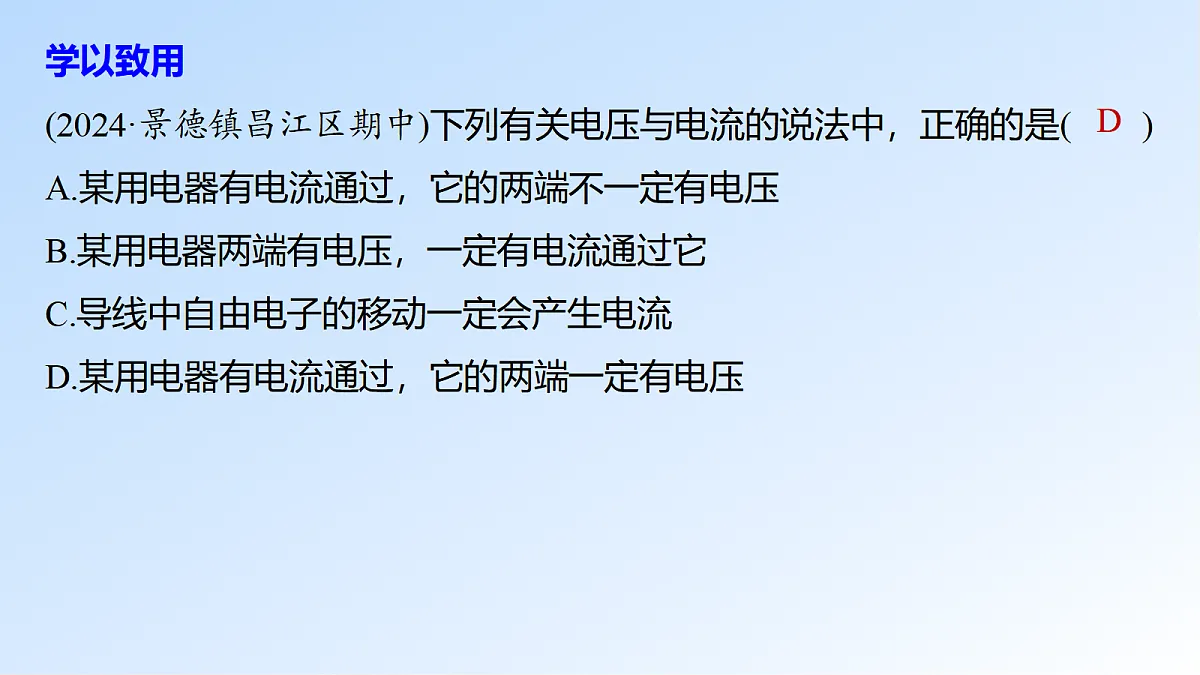

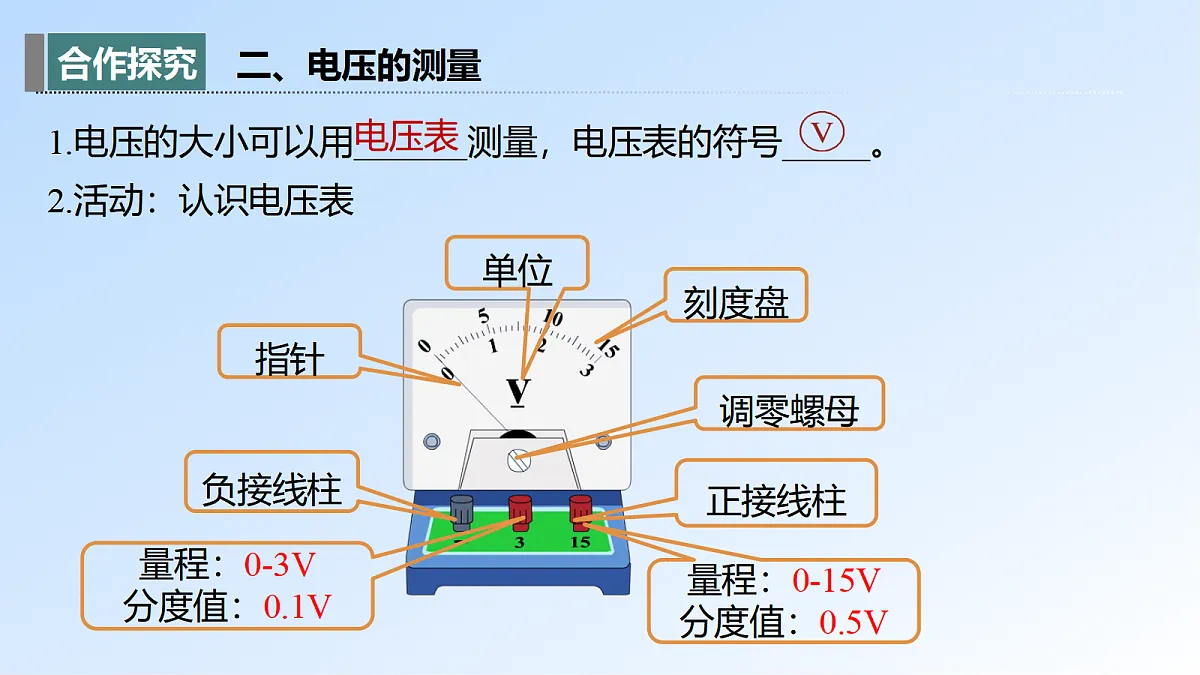

电压与电压的测量13.5　第十三章　简单电路沪粤版九年级上册学习目标水中高压线1.要在一段电路中形成电流，这段电路的两端就一定要有 。电源就是给电路两端 的装置，也可以说电源是提供 的装置。2.电压是使电路中的电荷定向移动形成 的原因。我们通过水流来理解电流的形成，利用的是______法。电压提供电压电能电流一、电源与电压类比抽水机保持水压形成持续水流电 源保持电压形成持续电压3.电压通常用字母 表示，单位是 ，简称 ，符号是 。1 kV= V = V ，1 mV= V= V。4.部分常见的电压值U伏特伏V1 0001030.00110-3学以致用(2024·景德镇昌江区期中)下列有关电压与电流的说法中，正确的是(　　)A.某用电器有电流通过，它的两端不一定有电压B.某用电器两端有电压，一定有电流通过它C.导线中自由电子的移动一定会产生电流D.某用电器有电流通过，它的两端一定有电压D1.电压的大小可以用 测量，电压表的符号_____。电压表二、电压的测量指针刻度盘负接线柱正接线柱调零螺母单位量程：0-3V分度值：0.1V量程：0-15V分度值：0.5V2.活动：认识电压表观察图片，认识电压表，并对照电压表实物，认真阅读使用说明。(1)测量前，应检查指针是否对准 。如果有偏差，需先 。零刻度线“校零”(2)测电压时，电压表必须 在被测电路的两端，并使电流从电压表的“ ”接线柱流入，从“ ”接线柱流出。并联+-(3)各种电压表都有一定的 (允许测量的最大电压)，被测电压不能超出它的量程。图中所示的电压表有两个量程，分别是 和_________。两个量程共用一个“ ”接线柱，因此电压表的刻度盘上也有两挡对应的刻度值。测量前应根据被测电压的大小，选择合适的量程。(4)在不能估计被测电压大小的情况下，应先选用 ，并用_______判断电压的大小，然后再根据情况，选用合适的量程。量程“0~3 V”“0~15 V”大的量程-试触法(5)电压表________(选填“可以”或“不可以”)直接连到电源的两极，测量电源电压。可以(6)电压表的读数①明确所选电压表的____________；②确定电压表的________；③看指针__________读数。分度值测量范围偏转格数0-15V读数：8.5V0.5V3.必做实验：用电压表测量干电池的电压(1)请用电压表分别测出一节干电池、两节干电池串联、三节干电池串联的电压。根据测量结果说明：不同节数的干电池的电压之间有怎样的关系？答案　略(2)电压表使用规律：电压表应与电源或用电器 联，电流从电压表 接线柱流入，从_____接线柱流出。当电压小于 V时，要选择 量程，当电压大于或等于 V、小于 V时，要选择 量程，以此减小 。如果不知道电压大小可以采用 法。 并“+”“-”30~3 V3150~15 V误差试触使用电压表测量电路中两端的电压时，如果进行以下操作将会有什么结果？(1)电压表直接接到电源两极。(2)电压表的正负接线柱接反。(3)被测电压超过电压表最大测量范围。电压表测电源电压电压表指针反向偏转可能损坏电压表想一想1.如图所示，关于电流表和电压表的连接，正确的是(　　)学以致用D2.(2024·东莞期中)电压表的表盘及指针如图所示，若接“0~3 V”量程，电压表的读数为　　　　 V。若接“0~15 V”量程，表盘上每一小格代表　　　 V，读数为　　 V。 0.60.533.观察实验室常用的电压表，并完成下列填空。(1)实验室常用的电压表有两个量程，分别是　　　　、　　　　，对应的刻度盘上每一小格表示的电压分别是　　　　、　　　　。 (2)测某段电路的电压时，应将电压表　　联在该电路两端。 (3)电压表并联在电路中时，应使电流从　　接线柱流入，从　　接线柱流出。 0~3 V0~15 V0.1 V0.5 V并+(正)-(负)1.(2024·朔州期中)根据你对日常生活中物理量的认识，判断下列估测最接近实际值的是(　　)A.一节干电池的电压约为3 VB.手机电池的电压约为3.7 VC.家庭电路两端的电压约为36 VD.通过家庭节能灯的电流约为10 AB解析　一节干电池的电压约为1.5 V，故A错误；手机电池的电压约为3.7 V，故B正确；家庭电路两端的电压约为220 V，故C错误；通过家庭节能灯的电流约为0.1 A，故D错误。2.(2024·天水麦积区二模)如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这就组成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压为　　 V，　　片是它的正极。 0.4铜3.(2024·上饶广信区期中)如图所示，开关闭合后两灯都发光，电路中的a、b是电表，a是　　　表，b是　　表。 解析　由题图可知开关闭合后两灯都发光，b表不能是电流表，否则会使电源短路，所以b是电压表；而a表如果为电压表，则会造成电路处于开路状态，所以a应是电流表。电流电压4.(2024·深圳期末)根据实物图，画出电路图。答案　见解析图
