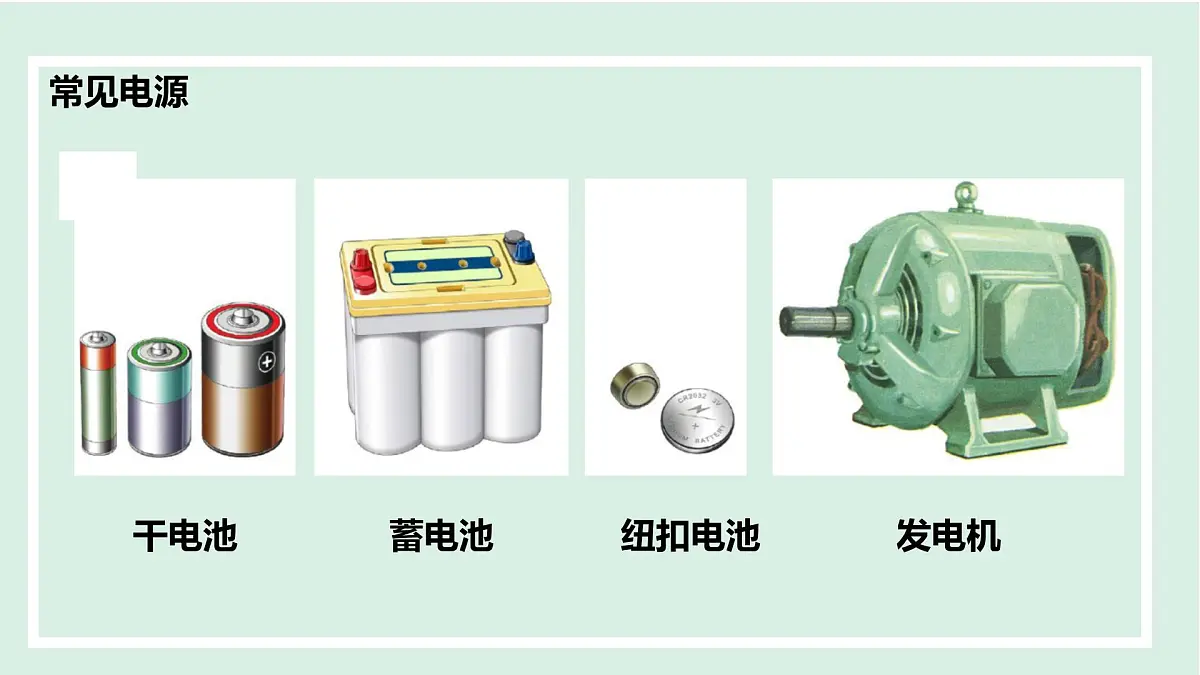

这是一份初中物理沪粤版（2024）九年级上册（2024）13.5 电压与电压的测量教课课件ppt，共32页。PPT课件主要包含了课程目标，抽水机，类比法，水压是产生水流的原因，电压是产生电流的原因，电源是提供电压的装置，常见电源，干电池，蓄电池，纽扣电池等内容，欢迎下载使用。

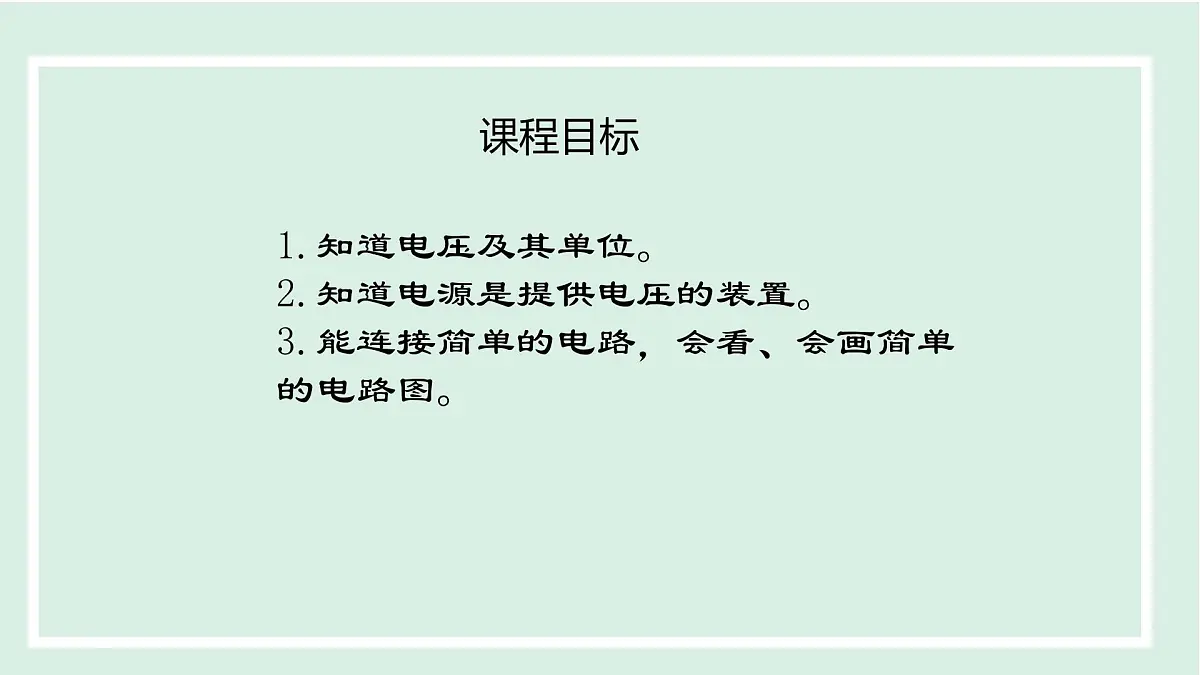

1.知道电压及其单位。2.知道电源是提供电压的装置。3.能连接简单的电路，会看、会画简单的电路图。

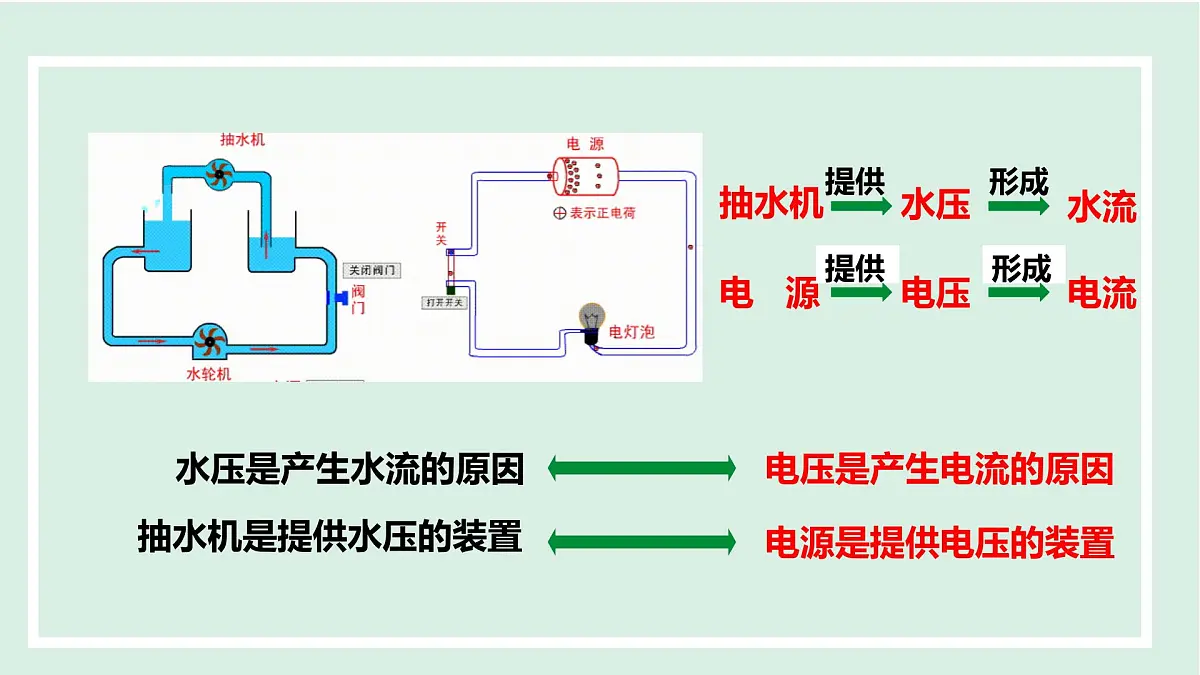

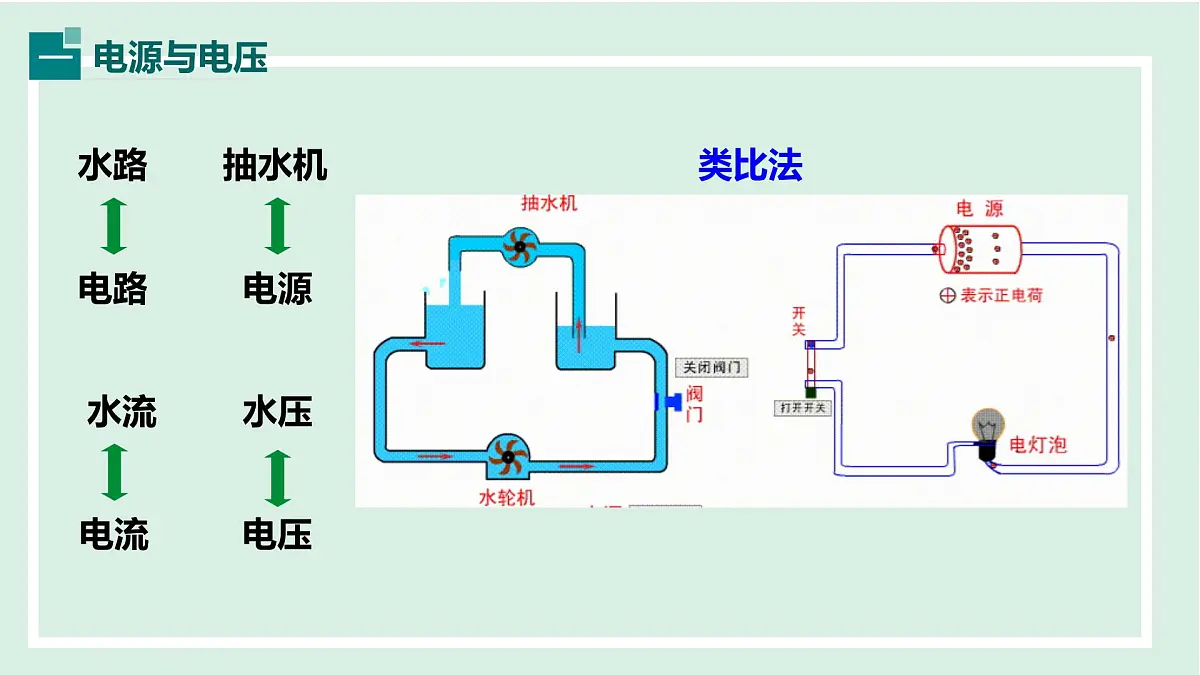

抽水机是提供水压的装置

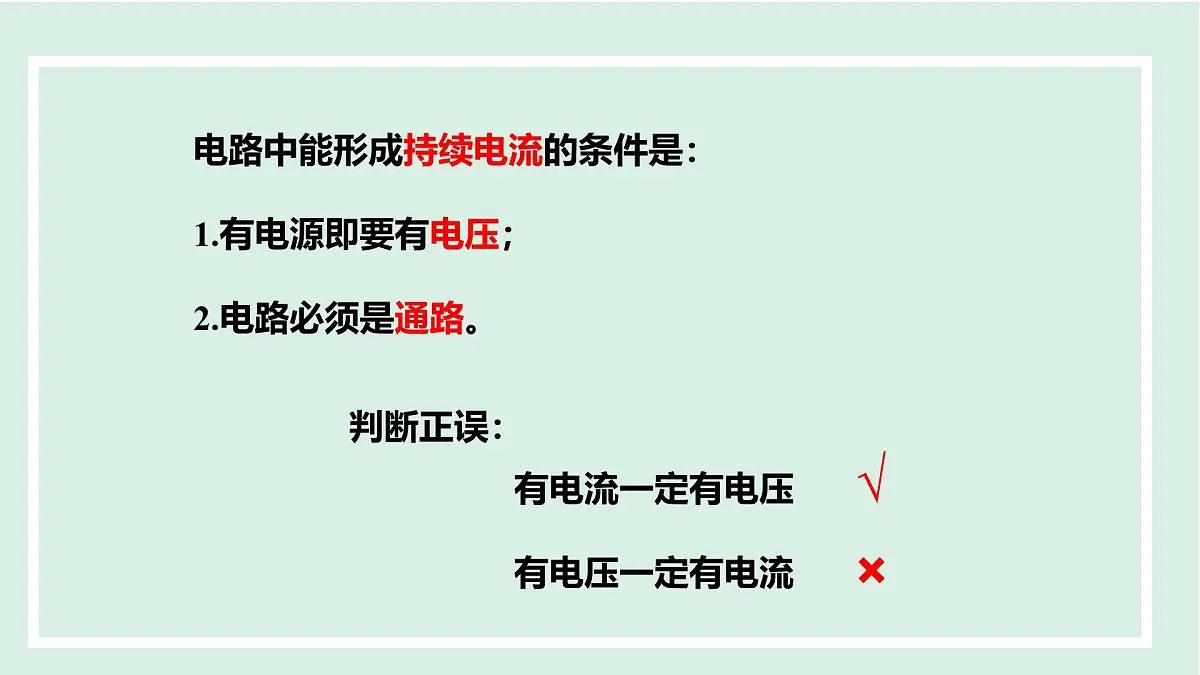

电路中能形成持续电流的条件是：1.有电源即要有电压；2.电路必须是通路。
有电流一定有电压有电压一定有电流

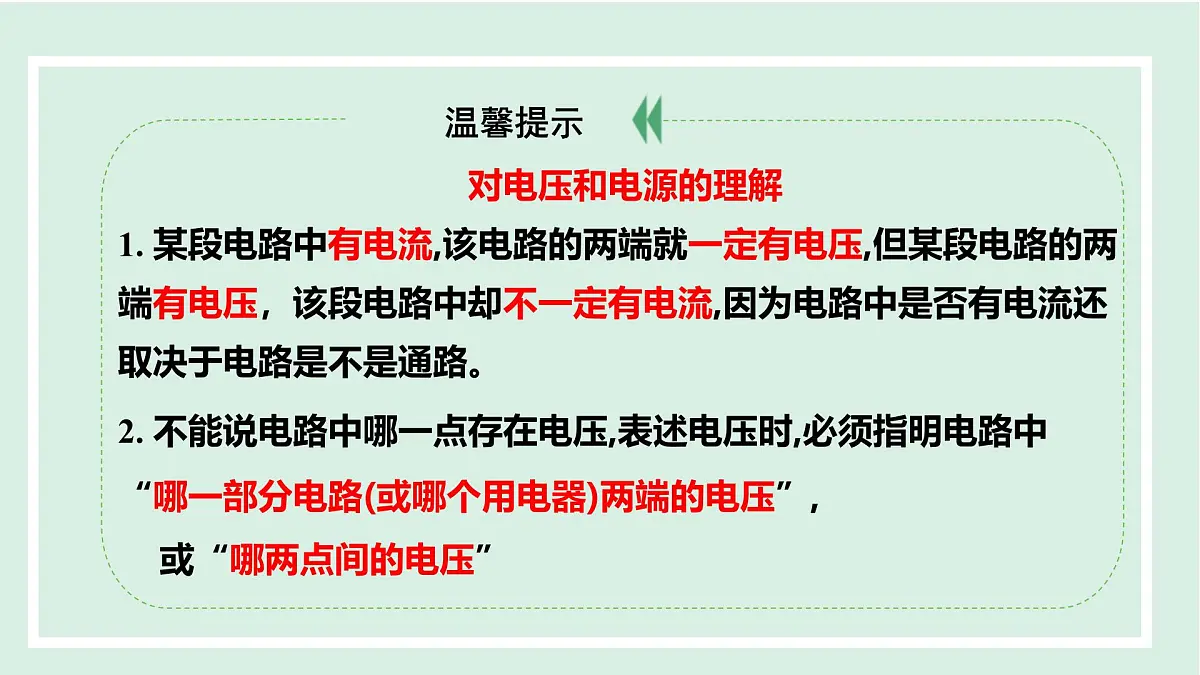

对电压和电源的理解 1. 某段电路中有电流,该电路的两端就一定有电压,但某段电路的两端有电压，该段电路中却不一定有电流,因为电路中是否有电流还取决于电路是不是通路。
2. 不能说电路中哪一点存在电压,表述电压时,必须指明电路中“哪一部分电路(或哪个用电器)两端的电压”, 或“哪两点间的电压”

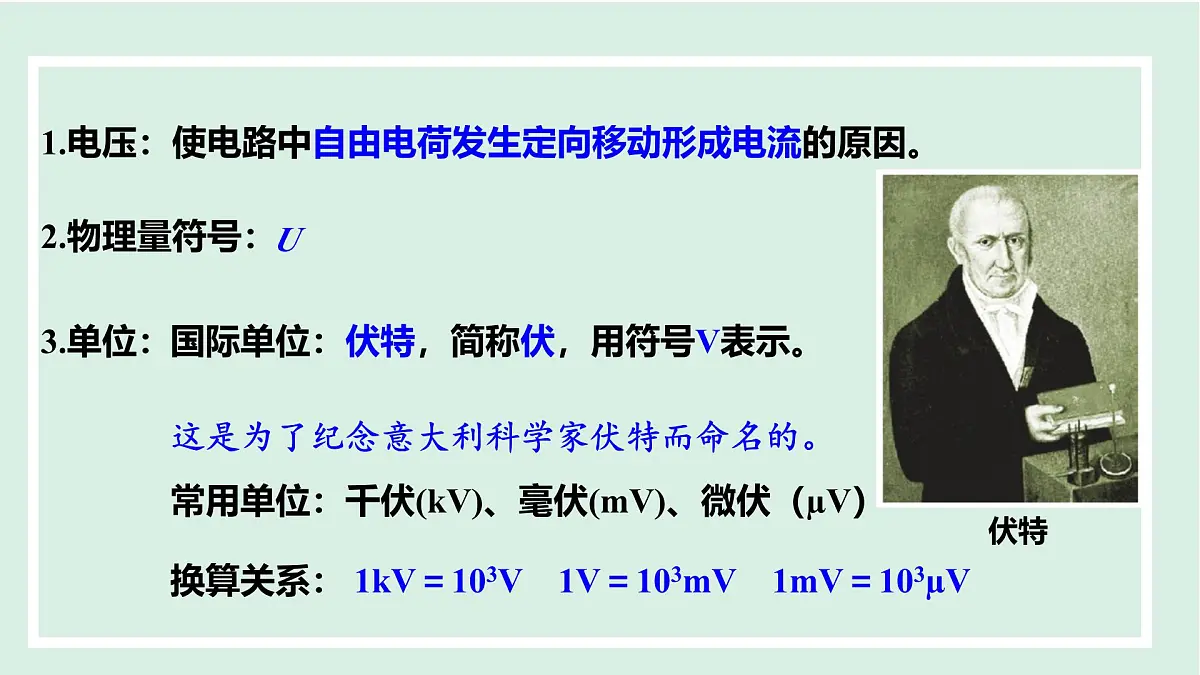

2.物理量符号：3.单位：
1.电压：使电路中自由电荷发生定向移动形成电流的原因。
国际单位：伏特，简称伏，用符号V表示。常用单位：千伏(kV)、毫伏(mV)、微伏（µV）换算关系： 1kV＝103V 1V＝103mV 1mV＝103µV
这是为了纪念意大利科学家伏特而命名的。
高压输电的电压很高，用千伏作单位
手机接收到的号电压很低，用毫伏作单位
完成下列单位换算： 100 kV＝ V 360 mV＝ V 2.8×105 mV＝ V 3.8×10-2 V＝ mV
实验所用干电池的电压和家庭电路的电压一样吗？
一节干电池提供的电压一般是1.5V, 我国提供给家庭电路的电压是220V
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V，有的甚至可达800V，足可以使人致命。在水中3~6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称
下列说法正确的是（ ）A.电路中只要有电压，就会有电流B.电压一定会使物体中的电子不断移动C.电路中有电流，电路两端一定有电压D.电流使导体中不断形成电压
电路中有电压，但是不构成通路，就不会有电流。
电路中有电压，但是不构成通路，就不会使电子运动。
电压是形成电流的原因，而电流不是形成电压的原因。
人们是如何得知电路中电压大小的呢？
测量电流大小用电流表，测量电压大小则用电压表。
电压表：测量电路中两点间电压大小的仪器。它在电路中的符号是 。
选择“0~3V”的量程时，则刻度盘上每个大格是____V，分度值是_____V。 选择”0~15V”的量程时，则刻度盘上每个大格是____V，分度值是_____V。
电压表应该跟被测用电器串联还是并联？电压表标有“－”的接线柱应该接在什么位置？另一个接线柱应该接在什么位置？电压表的量程怎么选择？
阅读课本P70页内容，完成电压表连接。
1. 实际测量前，电压表需要先调零；2.电压表必须和被测的用电器并联；3.电流必须从正接线柱流入，从负接线柱流出；4.必须正确选择量程，可先用大量程进行“试触”；5.电压表可以直接连到电源的两极，测量电源电压。
使用电压表应注意的问题（1）合理选择量程①估测电压大小，根据估测的电压值选择恰当的电压表量程；②在不能估测电压大小的情况下，用大量程试触来选择量程。
（2）在分析含有电压表的电路时，可以将电压表处看成断路。（3）使用电压表常见的错误①接线柱接反：电压表指针反偏；②量程选择不合理：如本该选用小量程，实际却用大量程；③电压表串联接入电路。
1.确认电压表所选的量程2.确定电压表的分度值3.由指针位置读出示数
数清指针偏转的格数，再乘以分度值就是电压值
同一刻度线，上面读数为下面的5倍！
如图所示，甲电压表的读数是_____V，乙电压表的读数是____V
试着读出下面两个电压表的示数
用电压表测量干电池的电压
请用电压表分别测出一节干电池、两节干电池串联、三节干电池串联后的电压。根据测量结果说明，它们的电压之间有怎样的关系?
电压分别为1.5V、3V、4.5V
串联的总电压等于各节干电池电压之和
测一节干电池的电压时,有同学选用电压表“0~3 V”的量程,也有同学选用“ 0~15 V”量程，你认为选用哪种量程更合理？请实际测一测：
一节干电池的电压为1.5V，选用“0~3V”的量程更合理，测量更准确。
如图所示的电路能用电压表测出灯泡 L1 两端电压的是（ ）
正负极接反，不能测出L1两端的电压
与电源并联，电压表测的是电源两端的电压
与 L1 并联，正负接线柱的接法也正确
与 L2并联，测的是 L2两端的电压
正确选择量程，可先用大量程进行“试触”
定量程、定分度值、定示数
1. 一只电压表有 0~3 V 和 0~15 V 两个量程，实验中用的是 0~3 V 量程，某次实验中刻度盘上 0~3 V 刻度模糊，从 0~15 V量程的刻度盘上读出电压恰好是 6.5 V，则实际测得的电压是( )A.6.5 V B. 2.5 V C. 1.3 V D. 1.15 V
大量程读数=1.5×小量程读数
2.在如图所示的电路中， L1与L2串联，在“〇” 处接入电流表或电压表，测量电路中的电流、 L1 两端的电压。以下做法正确的是( )A. a 为电流表， b 为电流表B. a 为电压表， b 为电流表C. a 为电流表， b 为电压表D. a 为电压表， b 为电压表
a与用电器并联，是电压表；
b与用电器串联，是电流表
3.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图所示。 这个电池的电压是多少? 哪个金属片是电池的正极？
电池的电压是 0.5V；
与电压表“正”接线柱相连的铜片是电池的正极
4.将下图中的元件连接起来，其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
连接电路时，注意电表的量程和正负接线柱；
连接时遵照“先串后并”的顺序。
先连用电器与电流表，电压表测谁就并联在谁两端
