人教版物理九年级全一册第十六章第１节《电压》课件

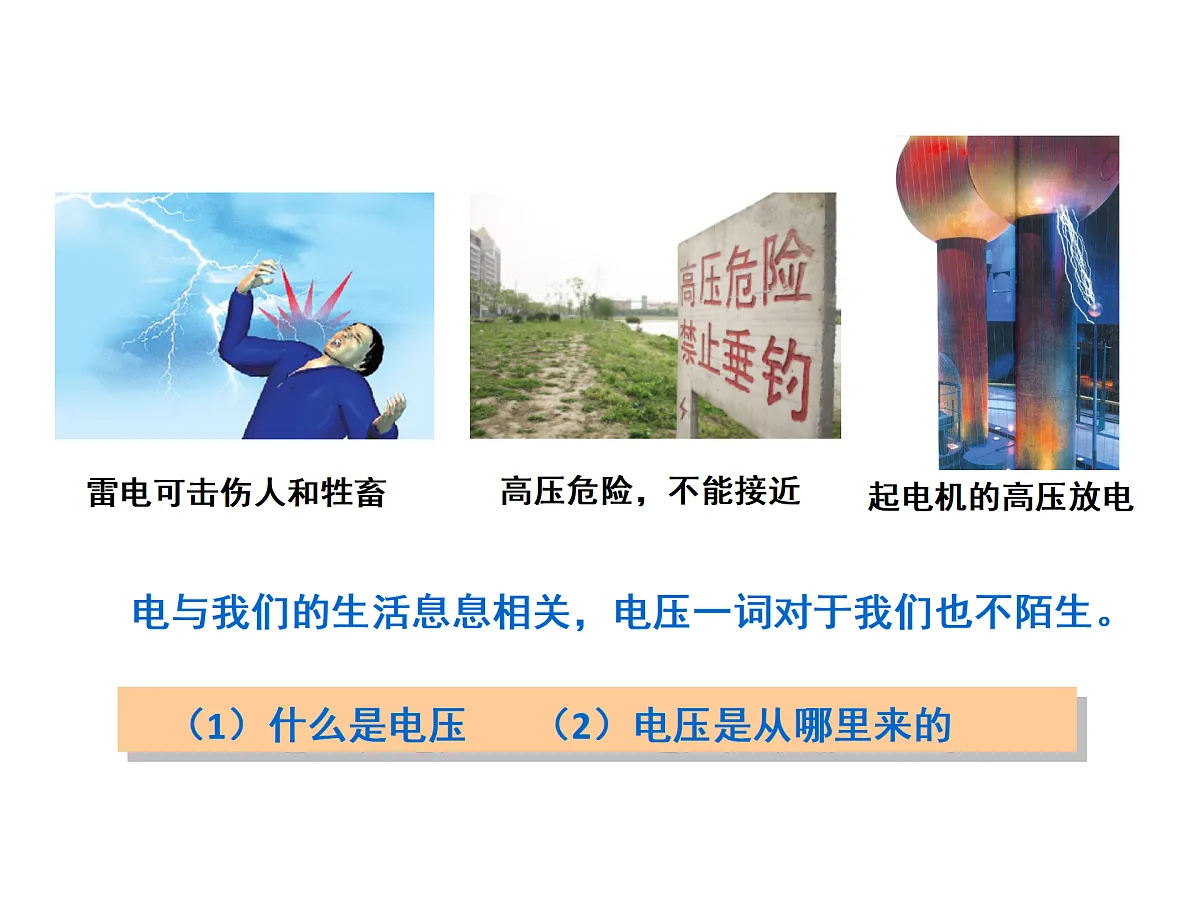

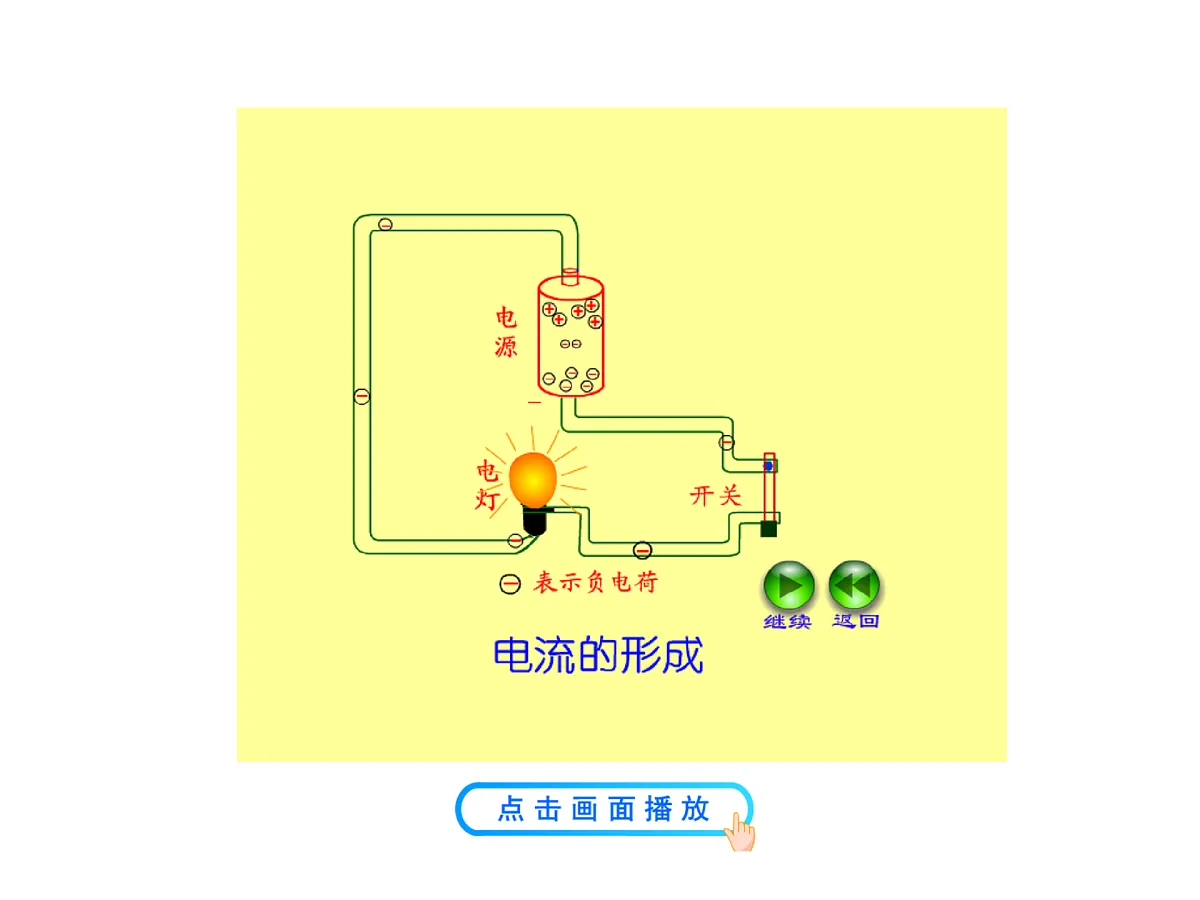

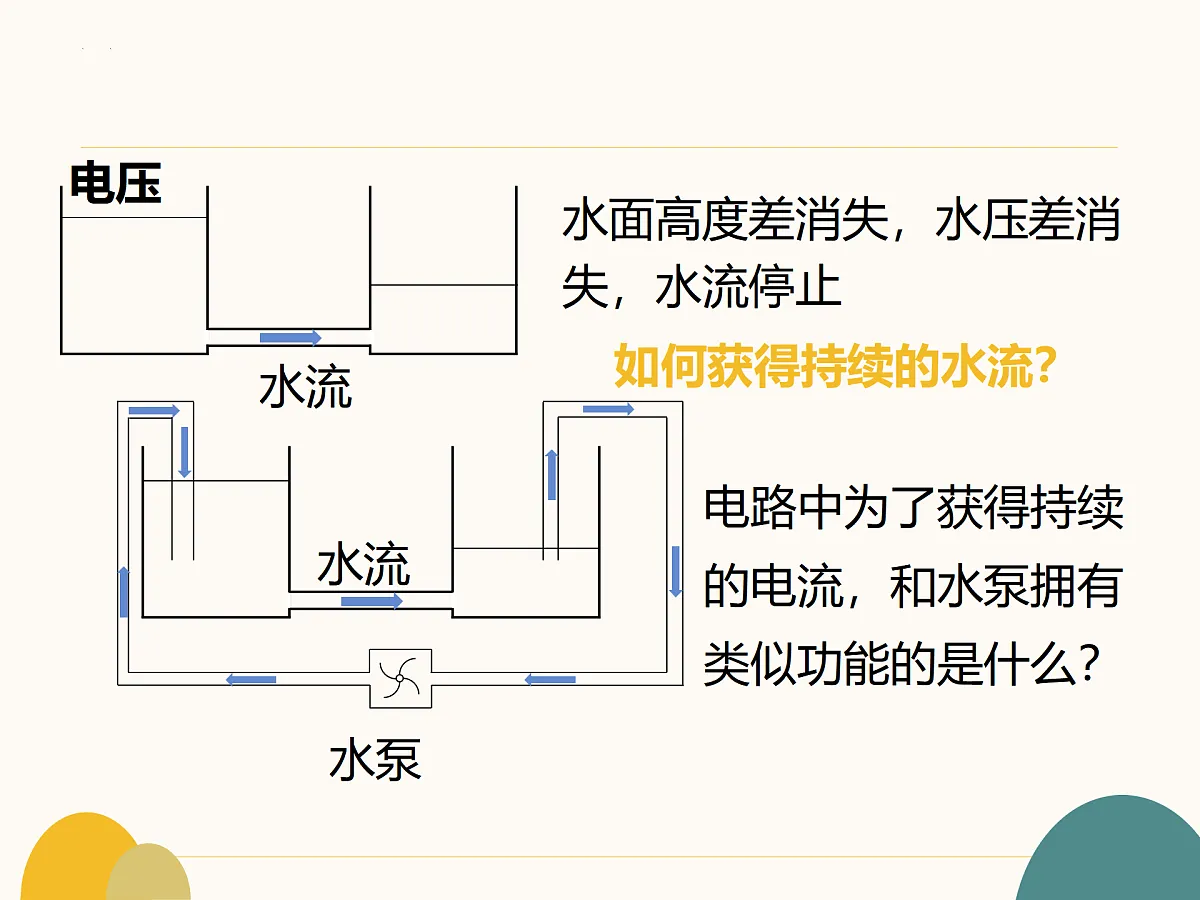

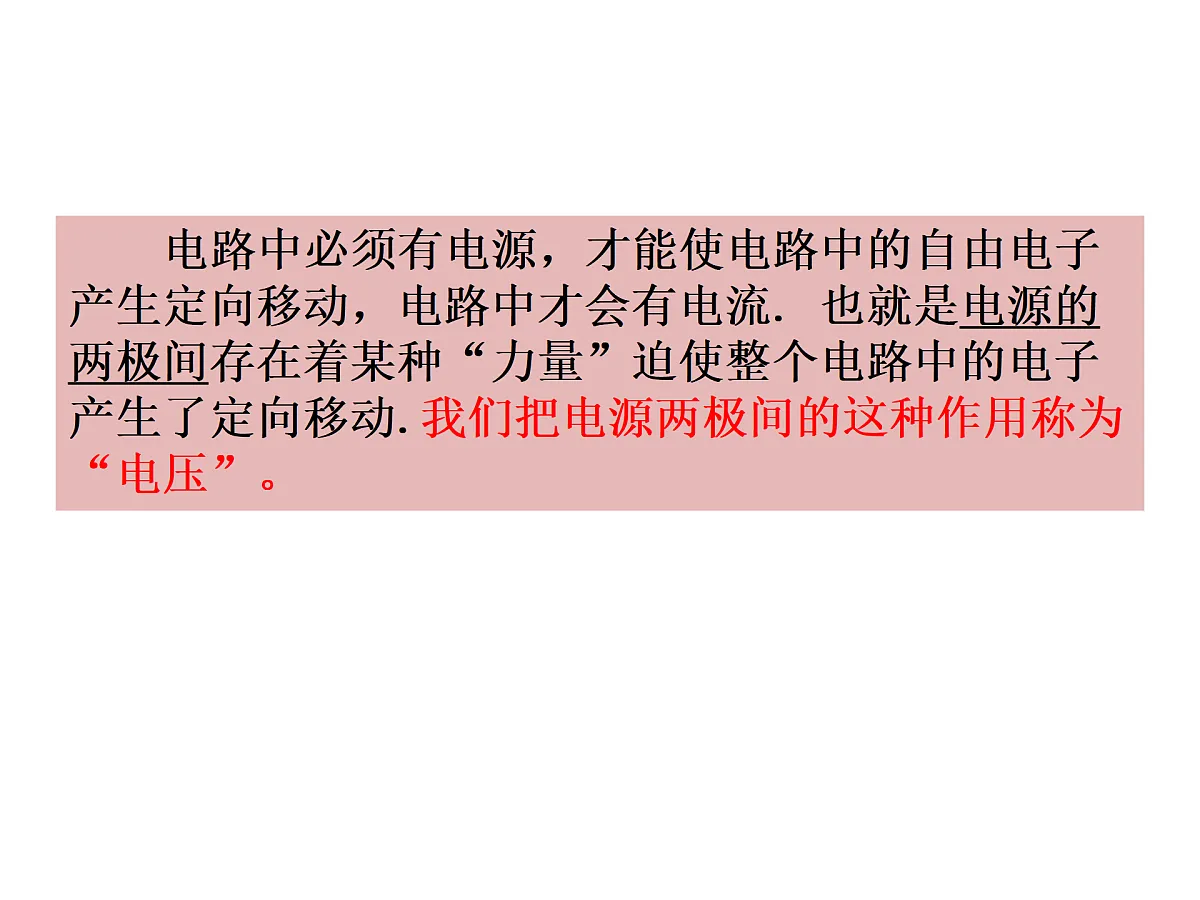

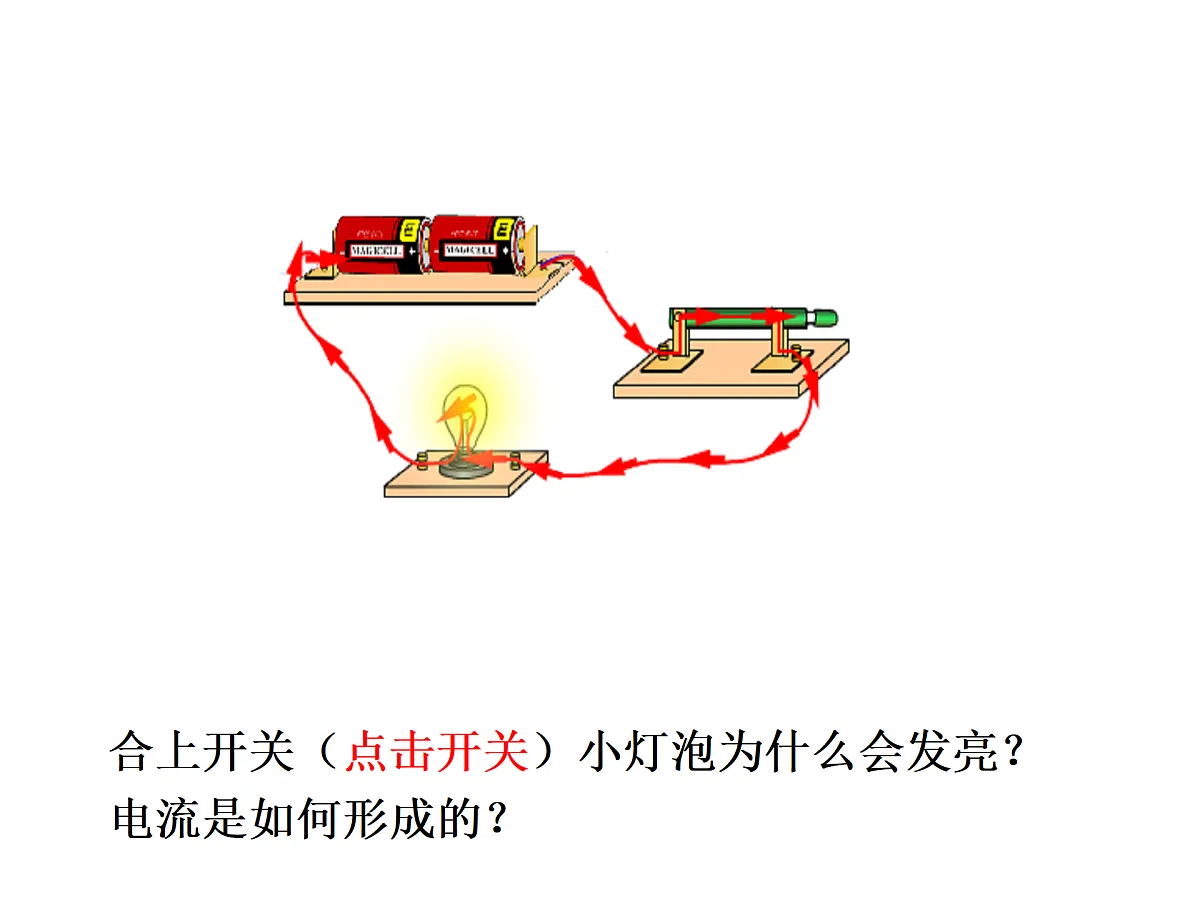

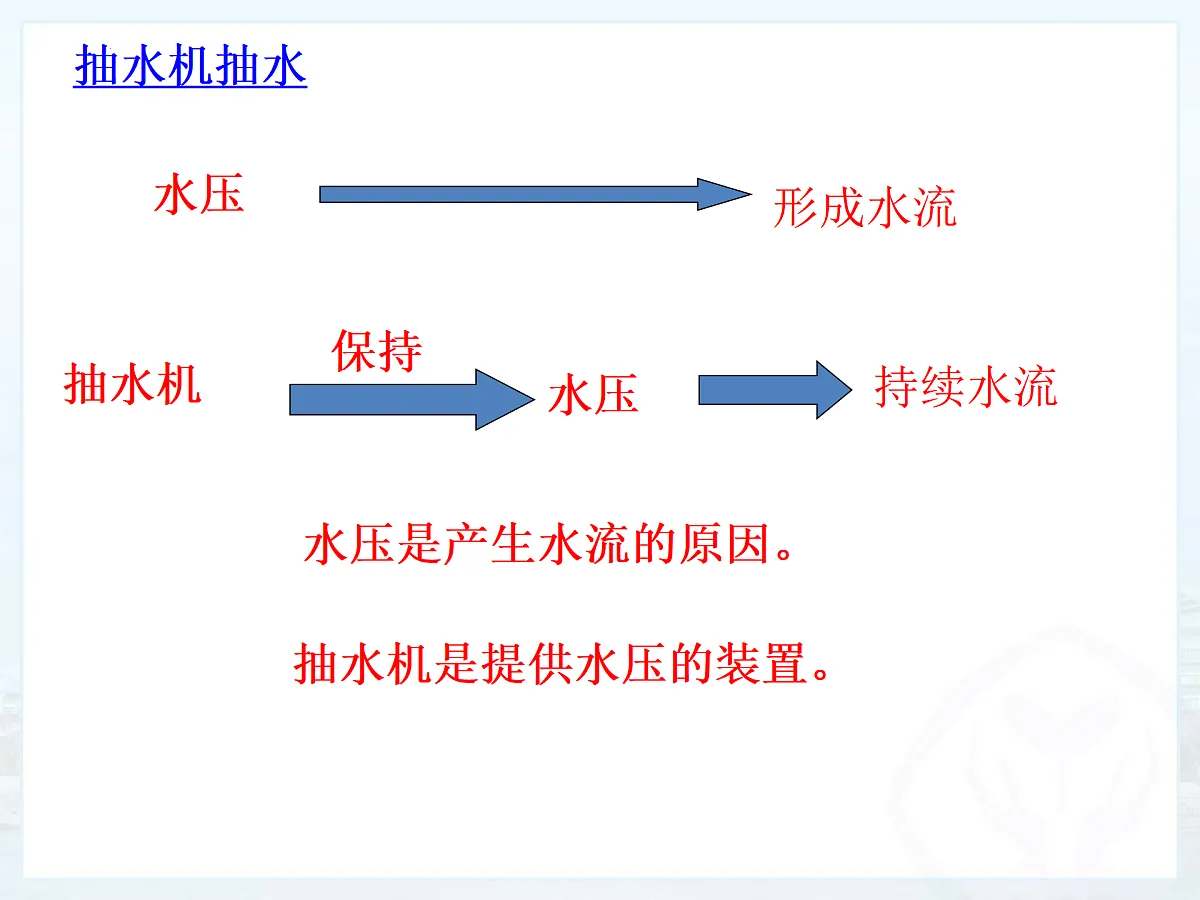

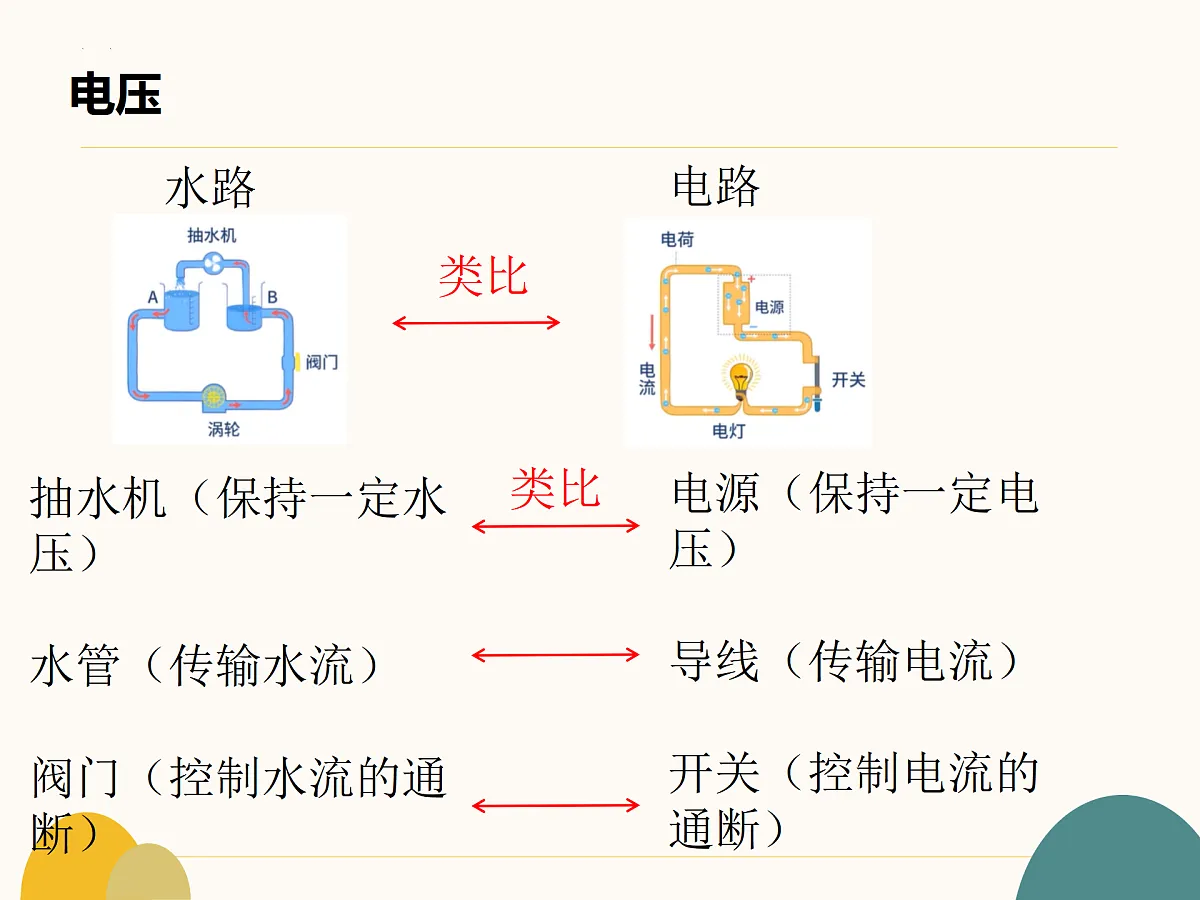

电 压 第十六章 第１节雷电可击伤人和牲畜高压危险，不能接近电与我们的生活息息相关，电压一词对于我们也不陌生。起电机的高压放电 （1）什么是电压 （2）电压是从哪里来的合上开关（点击开关）小灯泡为什么会发亮？电流是如何形成的？ 电路中必须有电源，才能使电路中的自由电子产生定向移动，电路中才会有电流. 也就是电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动.我们把电源两极间的这种作用称为“电压”。水压 抽水机 抽水机是提供水压的装置。 水压是产生水流的原因。抽水机抽水水流如何获得持续的水流？水流水泵电路中为了获得持续的电流，和水泵拥有类似功能的是什么？水面高度差消失，水压差消失，水流停止电压电压水路电路抽水机（保持一定水压）水管（传输水流）阀门（控制水流的通断）电源（保持一定电压）导线（传输电流）开关（控制电流的通断）类比类比电压水路电路类比抽水机水压持续水流提供形成电源电压持续电流提供形成电压水路电路1.水的定向运动形成水流；2.水压是使水做定向运动形成水流的原因；3.抽水机是提供水压的装置。1.电荷的定向运动形成电流；2.电压是使电荷定向运动形成电流的原因；3.电源是提供电压的装置。类比②电源：提供电压的装置。（U）1．电压的意义一、电压①电压是形成电流的原因（电压的符号用U表示）③电压电流关系：有电压不一定有电流，有电流一定有电压需要注意：电压不能说成是哪一点的电压，表述电压时，必须指明是“哪一个用电器两端的电压”或“哪两点间的电压”，如小灯泡两端的电压。单位换算: 1kV=103V 1V=103mV 1mV=103μV2、单位：伏特，简称伏，符号V其他单位：千伏（k V ）、毫伏（mV）、微伏（μV）电压意大利物理学家伏打——伏打电堆(3) 几个常用的电压＊一节干电池的电压 U＝1.5 V＊一个铅蓄电池的电压 U＝2 V＊我国家庭电路的电压 U＝220 V＊工业电压 U＝380 V＊对人体安全的电压不高于36 V5.4×1052.填空：0.54 kV＝___ ___________mV， 13.5 mV＝_____________ V。1.35×10－23．下面说法中正确的是(　 　)A．电路中只要有电压，就会有电流B．电压一定会使物体中的电子不断移动C．电路中有电流，电路两端一定有电压D．电流使物体中不断形成电压C电压测量电流的大小，我们使用的是电流表，那么测量电压的大小，我们需要用什么仪器呢？电压表电压表：测量电路两端电压的大小符号：电压表的结构：电压2. 电压表的使用：（1）电压表要并联在元件两端（2）“＋”进“－”出原则（3）被测电压不要超过电压表的量程1、校零2、并联3、正入负出4、选量程如果正、负接线柱接反了会出现什么现象?指针会反向偏转即向没有刻度的方向偏转.“试触”（先大后小）电压表的连接电压“试触”出现的情况及原因：指针偏转过大指针偏转很小指针向零刻度线左侧偏转所选量程小了所选量程大了正负接线柱接反了电压表的读数第一步，看量程；第二步，读数。大量程是小量程的5倍（3）动手测量用电器两端的电压和电源两端的电压。量程：0—3V，分度值0.1V； 0—15V，分度值0.5V；3．练习用电压表测量电压实验:（1）电压表怎样连接？　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。实验结果33课堂练习：如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）D 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？不正确，电压表正负接线柱接反了电压表测量对象判断：电压表的两个接线柱能滑到哪个用电器的两端，就测哪个用电器的电压在滑动时电流表开关可以直接滑过去，用电器、电源等不能滑过去D特殊情况：1、电压表不能跨过电源和用电器，若跨过则测其他B如图3所示，电压表V1测的是（ ）的电压 电压表V2测的是（ ）的电压，L1和L2或电源L2例2小明按如图4甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图4乙所示，造成这一现象的原因是（　　） A．可能Ｌ１开路　B．可能Ｌ２短路　　C．可能V１和V2所选量程不相同，Ｌ1短路　　D．可能V１和V2所选量程不相同，电路各处完好D2、在判断电路串并联或画电流路径时：电压表当断路，电流表当导线（串联）D3、电压表接在断路口，其所测电压为电源电压，在断路口一边其示数为04、电压表所测用电器短路，其示数为04.在图示电路中，开关闭合后，会出现的后果是（ ）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏D5、电压表和用电器串联后直接接在电源两端，则其测的是电源电压开关闭合时：小灯泡不发光电压表有示数,示数约为电源电压6、画电路图或连实物图时，电压表最后画AAD4.如图是一位同学所连的电路，他要测量小灯泡 L2两端的电压. 图中有一根导线接错了。（1）请你找出这根接错的导线，在这根导线上打“ × ”（表示不要），并用笔重新画一根正确连接的导线。（2）画出正确接线的电路图.　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
