初中第四节 家庭电路背景图ppt课件

这是一份初中第四节 家庭电路背景图ppt课件，共27页。PPT课件主要包含了预习清单，电能表，总开关，漏电保护器，测量家庭消耗的总电能，护电路安全，熔点较低，空气开关，反应迅，使用方便无污染等内容，欢迎下载使用。

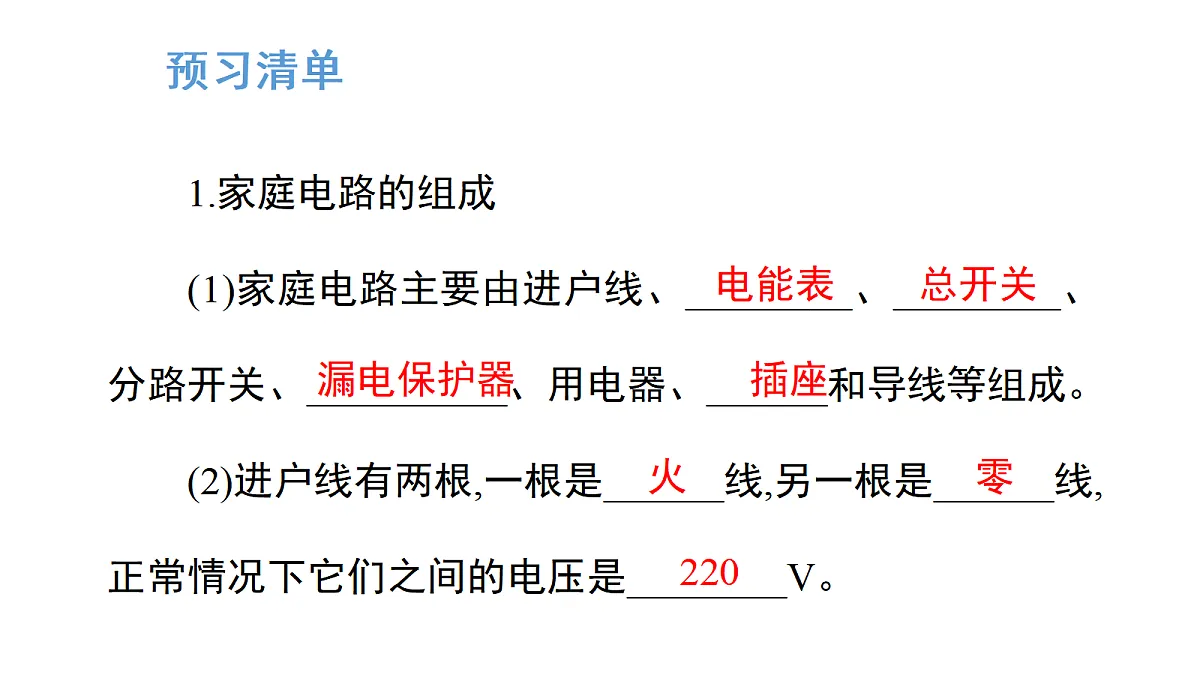

1.家庭电路的组成(1)家庭电路主要由进户线、________、________、分路开关、__________、用电器、______和导线等组成。(2)进户线有两根,一根是______线,另一根是______线,正常情况下它们之间的电压是________V。

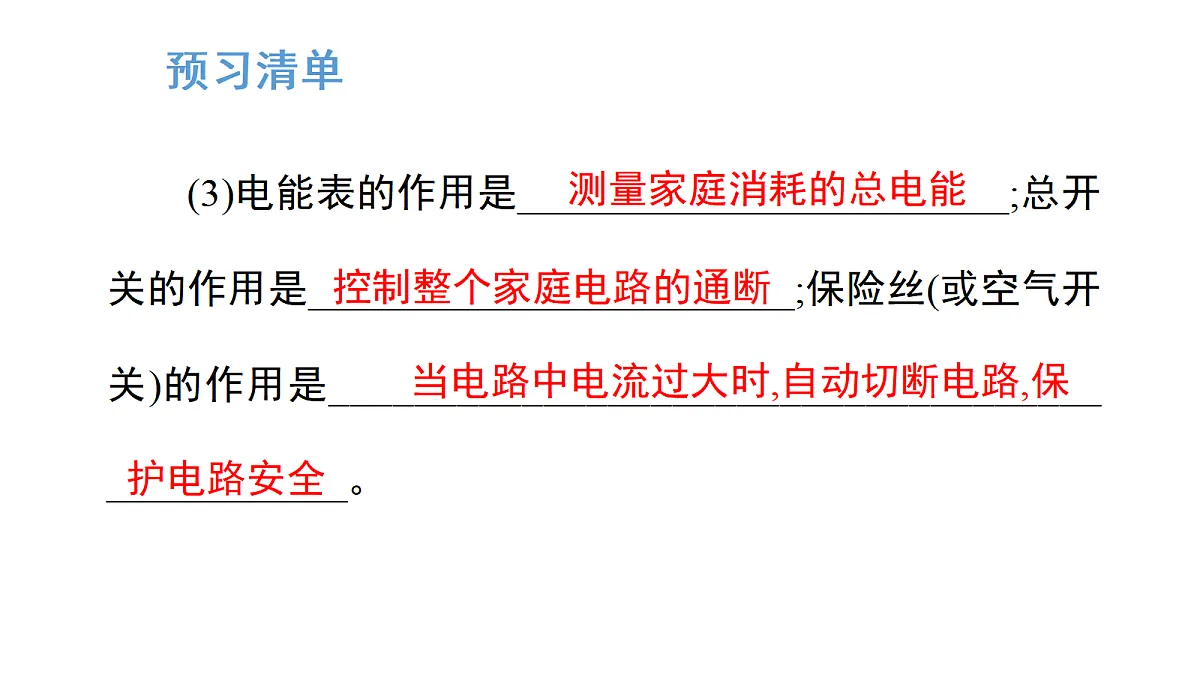

(3)电能表的作用是________________________;总开关的作用是________________________;保险丝(或空气开关)的作用是____________________________________ ____________。
控制整个家庭电路的通断
当电路中电流过大时,自动切断电路,保

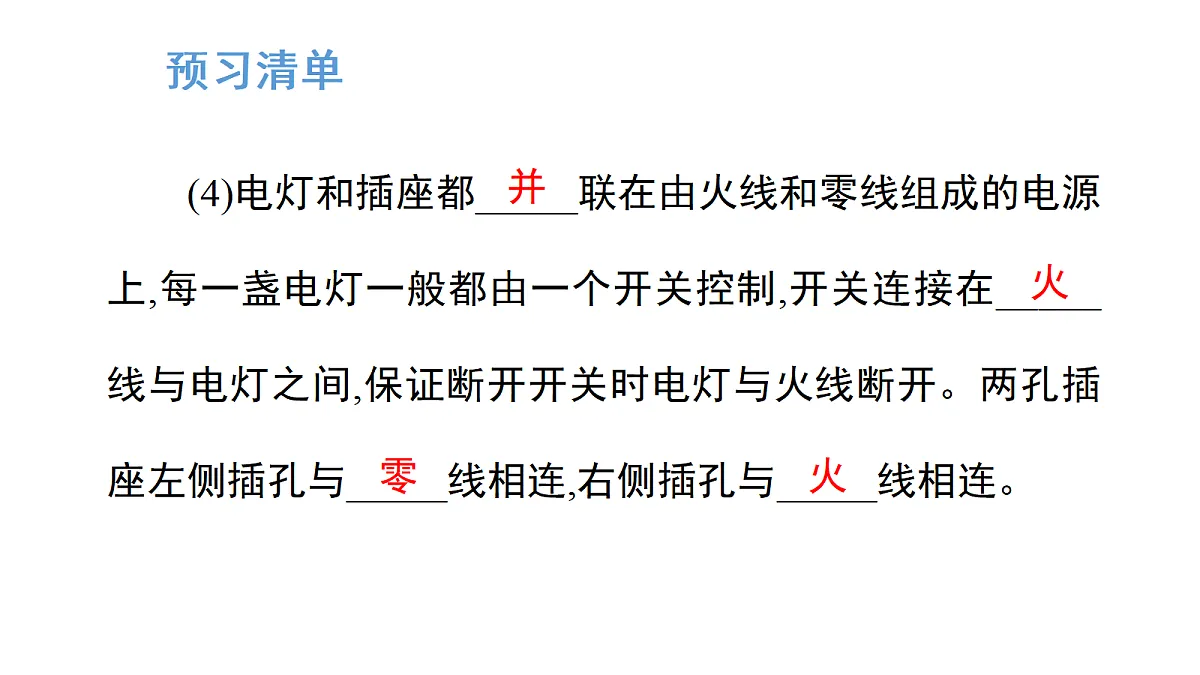

(4)电灯和插座都_____联在由火线和零线组成的电源上,每一盏电灯一般都由一个开关控制,开关连接在_____线与电灯之间,保证断开开关时电灯与火线断开。两孔插座左侧插孔与_____线相连,右侧插孔与_____线相连。

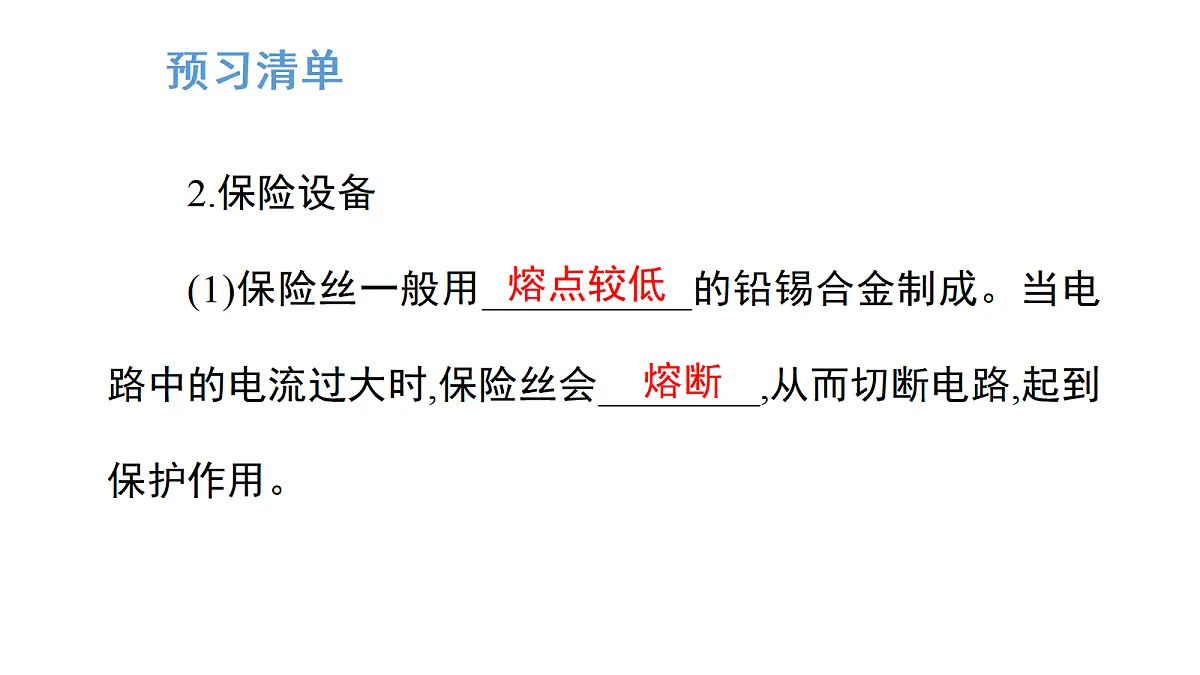

2.保险设备(1)保险丝一般用__________的铅锡合金制成。当电路中的电流过大时,保险丝会________,从而切断电路,起到保护作用。

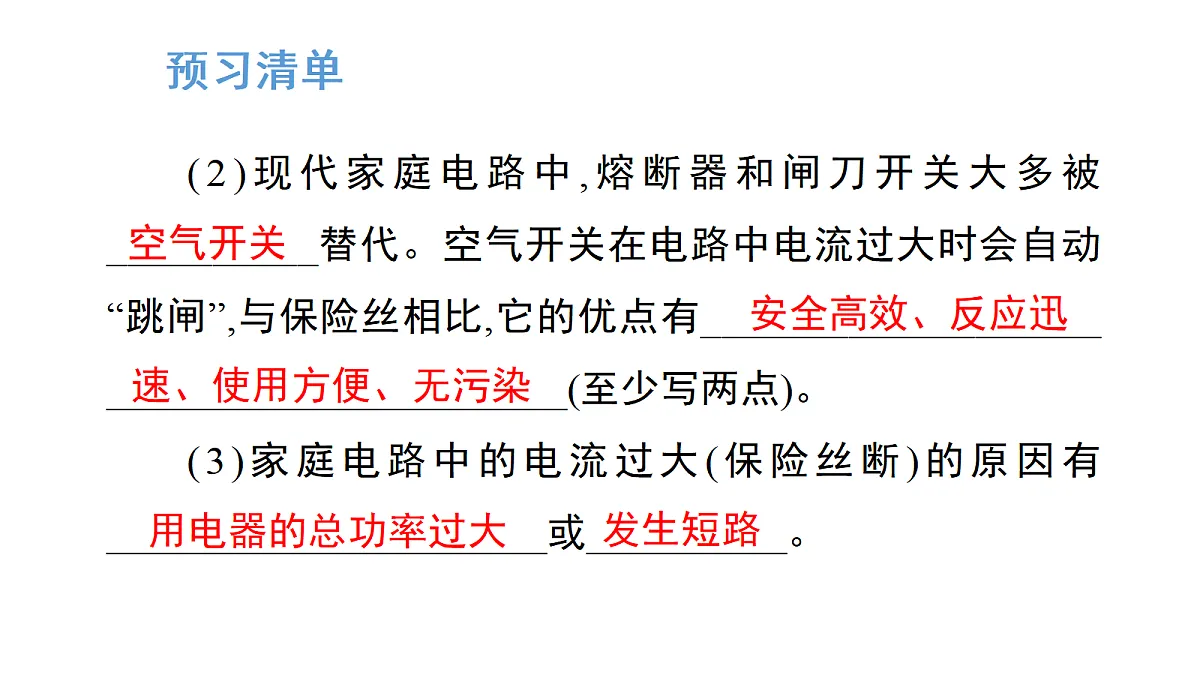

(2)现代家庭电路中,熔断器和闸刀开关大多被__________替代。空气开关在电路中电流过大时会自动 “跳闸”,与保险丝相比,它的优点有___________________ _______________________(至少写两点)。(3)家庭电路中的电流过大(保险丝断)的原因有______________________或__________。

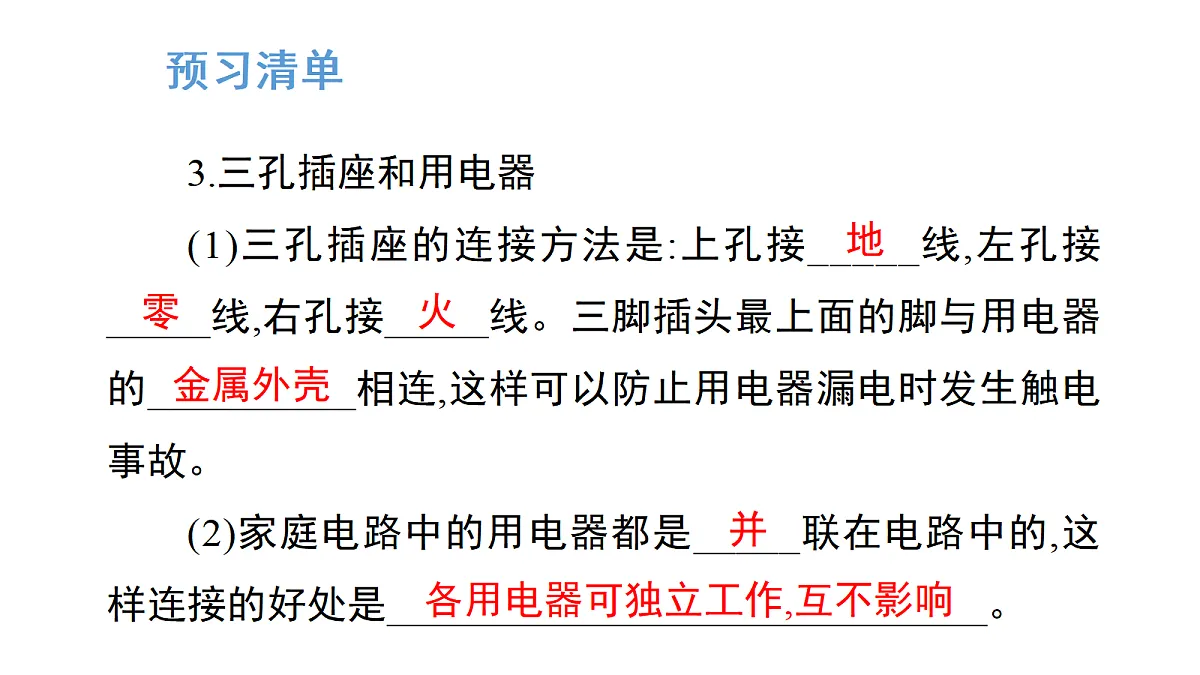

3.三孔插座和用电器(1)三孔插座的连接方法是:上孔接_____线,左孔接_____线,右孔接_____线。三脚插头最上面的脚与用电器的__________相连,这样可以防止用电器漏电时发生触电事故。(2)家庭电路中的用电器都是_____联在电路中的,这样连接的好处是______________________________。
各用电器可独立工作,互不影响

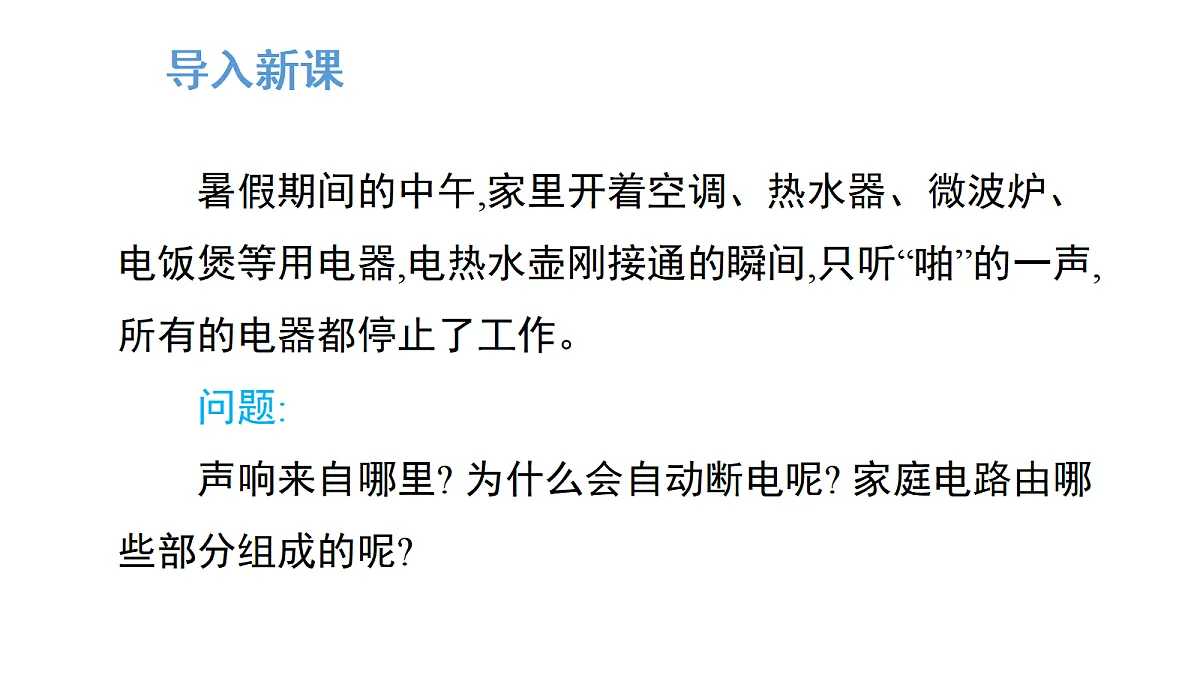

暑假期间的中午,家里开着空调、热水器、微波炉、电饭煲等用电器,电热水壶刚接通的瞬间,只听“啪”的一声,所有的电器都停止了工作。问题:声响来自哪里? 为什么会自动断电呢? 家庭电路由哪些部分组成的呢?
任务一：家庭电路的组成
1.家庭电路是由哪些部分组成的。
2.观察并说出每个电路元件的名称及它们安装的先后顺序。电路元件的名称和顺序分别是:进户线→电能表→总开关→分路开关→漏电保护器→插座和用电器。3.讨论并回答:家庭电路各部件为什么要按这样的顺序安装?它们的功能分别是什么?电灯是如何接入家庭电路的？
(1)安装顺序及原因:进户线:位于最前端,从户外引入电能,为整个家庭电路提供电源,是电路的起始部分。进户线由户外低压输电线上引来,其中一根叫零线,另一根叫火线。正常情况下零线与大地间没有电压,火线与零线之间有220V电压。地线与大地相连。电能表:安装在进户线之后,用于测量家庭消耗的总电能,是电力公司计费的依据。
总开关:安装在电能表后,用于控制整个电路的通断,便于维护和紧急断电。分路开关:安装在总开关后,用于控制不同的电路,确保某一电路故障时不影响其他电路。漏电保护器:分路开关后安装漏电保护器,用于检测漏电并自动切断电源,防止触电和火灾。插座和用电器:最后连接插座和用电器,确保用电安全、可控地供给设备。
(2)各部件功能:进户线:为整个家庭电路提供电源。电能表:测量家庭消耗的总电能。总开关:控制整个家庭电路的通断。分路开关:控制各分支电路。漏电保护器:检测漏电并切断电源。插座:为各种用电器提供电源接口,方便用电器接入电路。
总结归纳:家庭电路由进户线、电能表、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。(3)电灯和插座都并联在由火线和零线组成的电源上,每一盏电灯一般都由一个开关控制,开关连接在火线与电灯之间,保证断开开关时电灯与火线断开。另外,两孔插座左侧插孔与零线相连,右侧插孔与火线相连。
问题:课堂引入中为什么所有电器会自动断电呢? 生活中还有其他原因会引起“跳闸”吗?演示实验:用电器的总功率过大引起熔丝熔断;短路引起熔丝熔断。问题:熔丝的作用和工作原理是怎样的呢?
总结:1.熔丝位置及连接方式:在总开关后面,安装在干路上。2.熔丝作用:电路中电流超过规定值时,熔丝自动熔断,切断电路,避免因电流过大烧坏电器或引起火灾。熔丝的工作原理基于电流的热效应,即电流通过导体时会产生热量。3.熔丝的制作材料:由电阻率较大、熔点较低的铅锡合金或铅锑合金制成。
4.熔丝的选用:选用熔丝时,应该使它的额定电流等于或稍大于电路最大正常工作时的电流。5.熔丝使用时的注意事项:不能用过细或过粗的熔丝,过细的容易经常熔断导致断电,过粗不能起到保险作用,更不能用铁丝、铜丝或其他金属丝代替熔丝。6.家庭电路中的电流过大(熔丝断)的原因有:用电器的总功率过大或发生短路。
在现代家庭电路中,熔断器和闸刀开关大都被空气开关所替代。空气开关通常作为总开关接在电能表后,当电路中电流过大时,空气开关就会自动“跳闸”,从而切断电路,在排除电路中的故障后重新闭合开关即可。与熔丝相比,空气开关具有安全高效、反应迅速、使用方便、无污染等优点。
1.问题:家里电风扇、空调、电饭煲、电冰箱等电器都是通过什么接入家庭电路的呢？它们的连接方式是怎样的呢？
三孔插座中下方的两个孔与两孔插座功能一致,左孔和右孔分别连接零线和火线;插座正上方的孔是接地线的插孔,即与大地连接。家用电器的三脚插头插入三孔插座后,下方的两孔负责为用电器提供电能,上方接地插孔对应的插脚与家用电器的金属外壳接通。
2.提问:三脚插头的金属脚长度为什么不一致? 为什么这样设计?
三脚插头的三个插脚长度不一致,地线插脚最长,零线和火线插脚较短。这种设计的主要原因是:(1)安全保护:确保地线优先接通,防止触电事故。(2)功能优化:提高插拔的稳定性和便利性。(3)符合标准:满足国际电气安全标准。
3.展示漏电保护器。现在家庭电路大都装有带漏电保护器的空气开关,用电器发生漏电事故时会快速断电,预防触电事故的发生。
1.家庭电路的组成及连接顺序:进户线、电能表、总开关、分路开关、漏电保护器、插座和用电器等。2.各元件的功能:进户线:为整个家庭电路提供电源。电能表:测量家庭电路消耗总电能。总开关:控制整个电路。熔丝的工作原理和作用——熔丝用熔点低、电阻率大的材料制成,电流过大时发热熔断切断电路。
分路开关:控制各分支电路。漏电保护器:检测漏电并切断电源。插座:为各种用电器提供电源接口。三孔插座上孔接地线,左孔接零线,右孔接火线。3.家庭电路电流过大的原因:用电器的总功率过大或发生短路。
1.家庭电路中测量电能的仪表是 ( )A.电压表 B.电流表 C.电能表 D.验电器
2.关于家庭电路,下列说法正确的是 ( )A.家庭电路中的插座和电灯是串联的B.控制电灯的开关应与电灯串联且接在火线与电灯之间C.家庭电路中总电流过大一定是发生了短路D.家庭电路的总开关并联在干路中
3.(多选)家庭电路中,保险丝熔断的原因可能是 ( )A.用电器的总功率过大B.电路中发生了短路C.开关中的两个线头相碰D.两孔插头中的两个线头相碰
