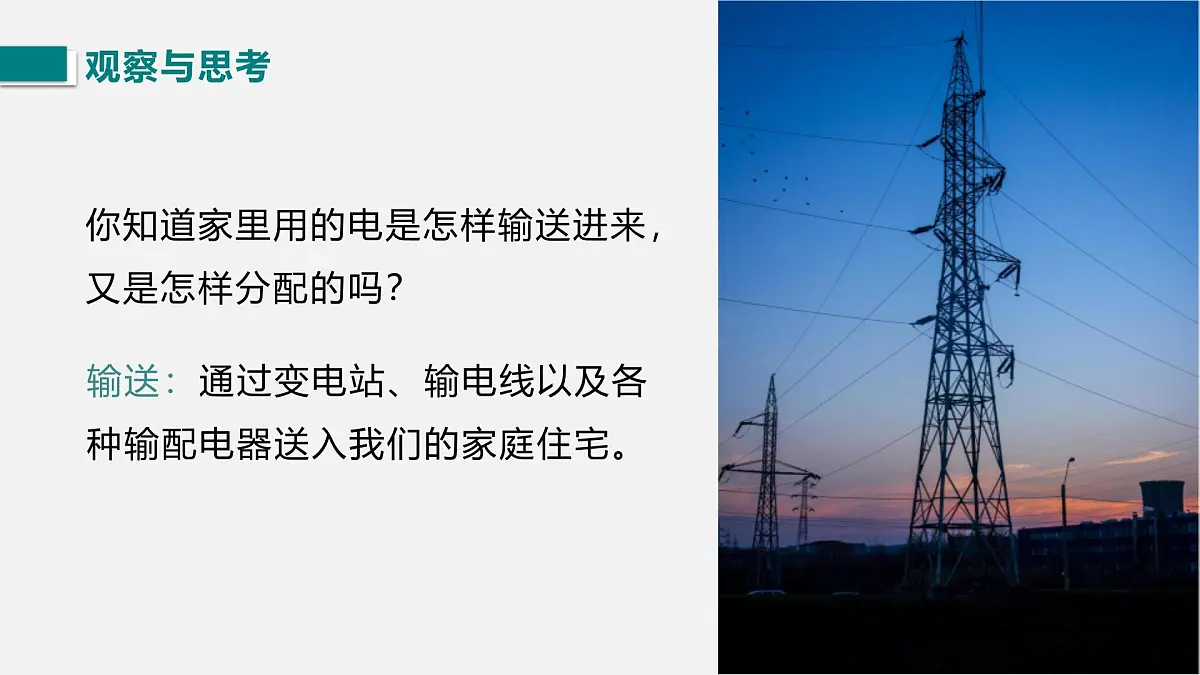

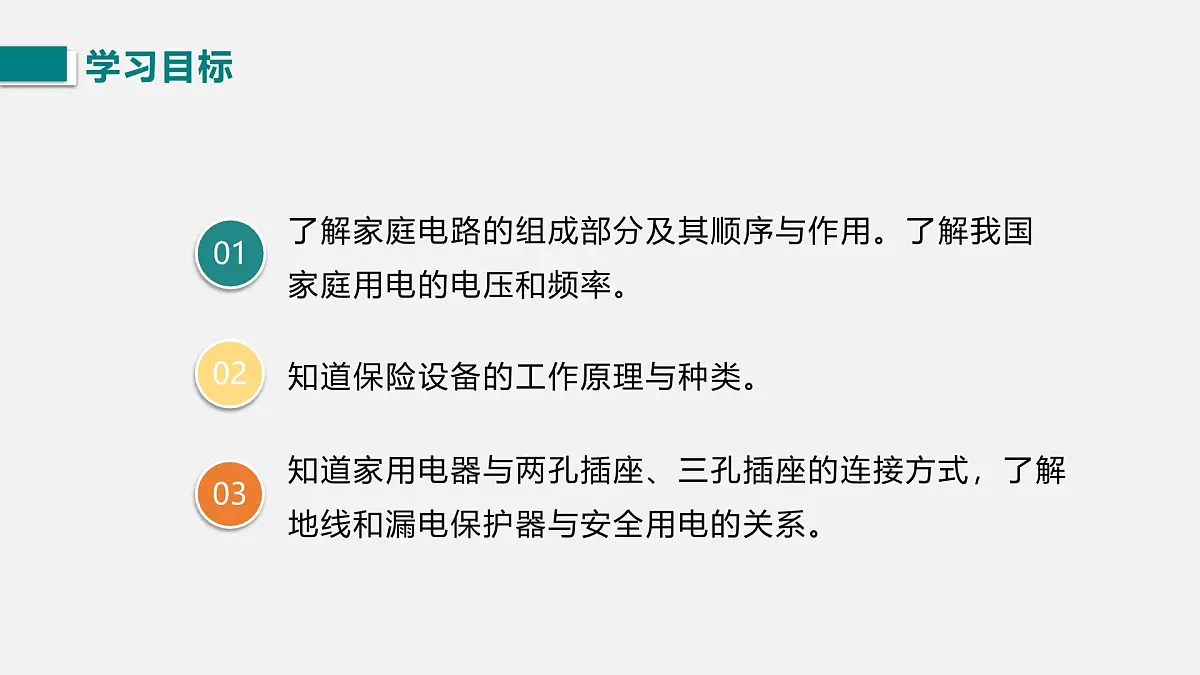

你知道家里用的电是怎样输送进来，又是怎样分配的吗？
输送：通过变电站、输电线以及各种输配电器送入我们的家庭住宅。

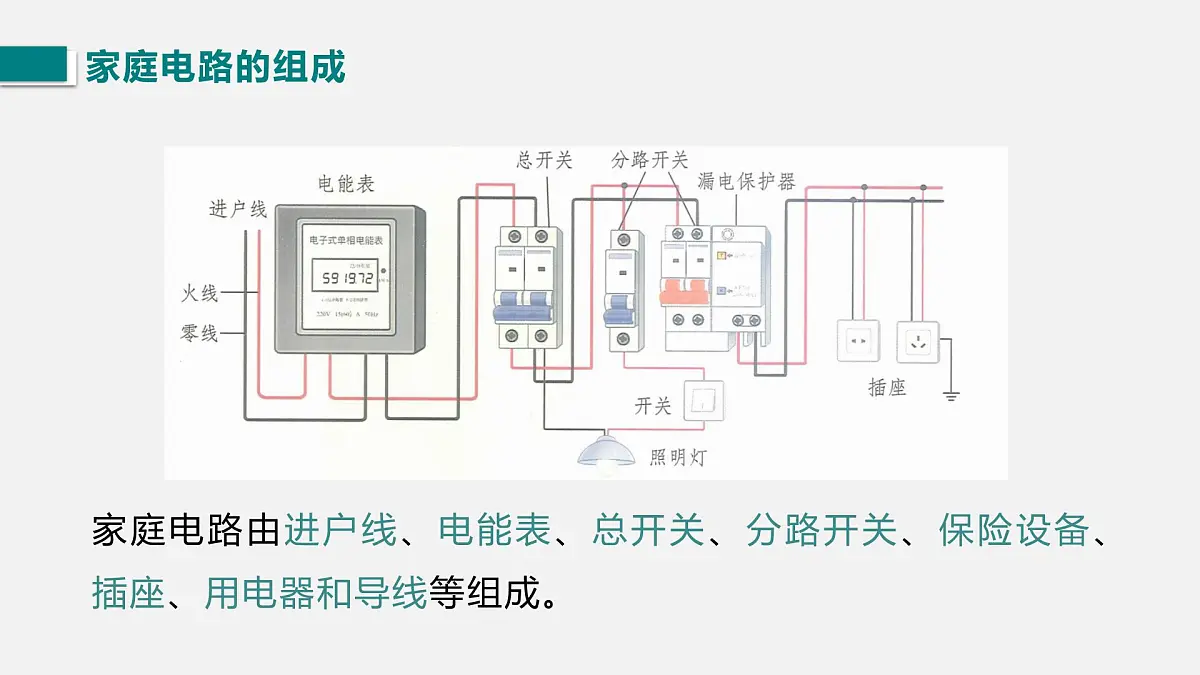

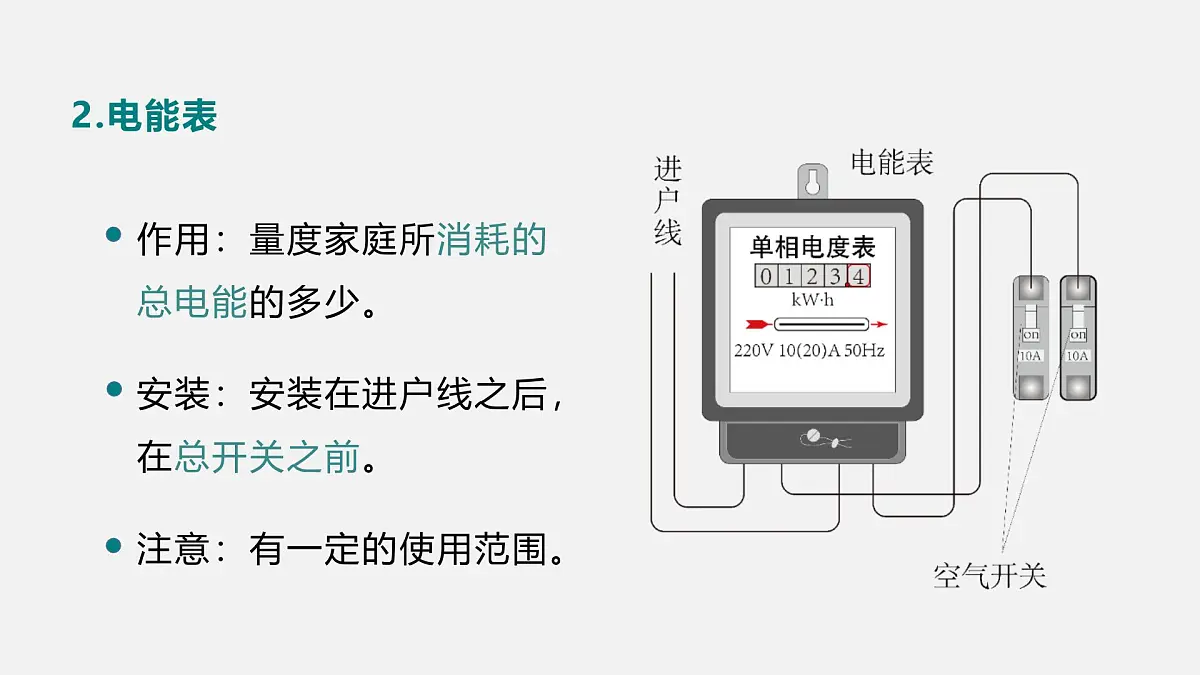

家庭电路由进户线、电能表、总开关、分路开关、保险设备、插座、用电器和导线等组成。

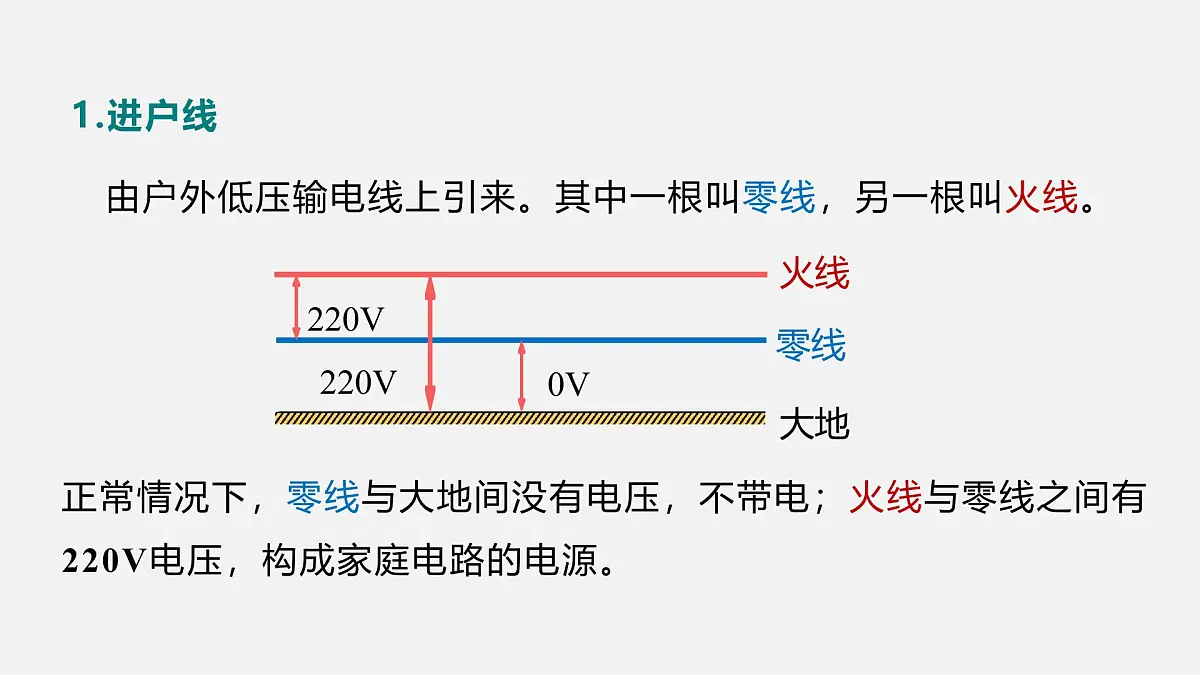

由户外低压输电线上引来。其中一根叫零线，另一根叫火线。
正常情况下，零线与大地间没有电压，不带电；火线与零线之间有220V电压，构成家庭电路的电源。

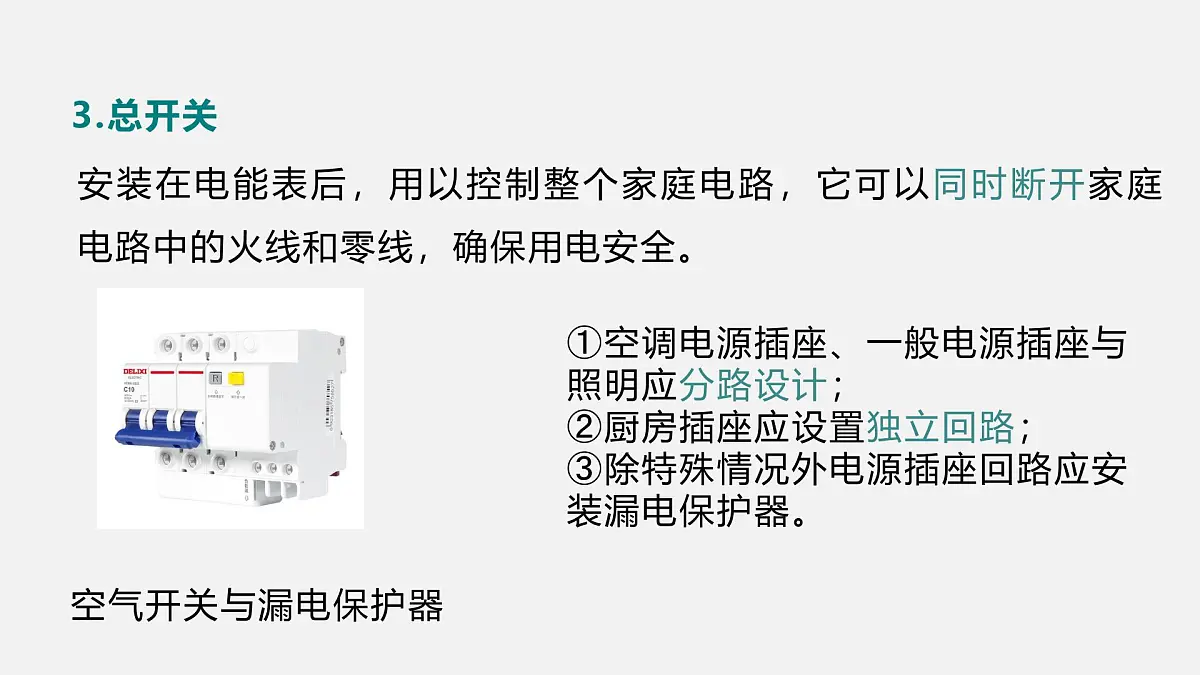

安装在电能表后，用以控制整个家庭电路，它可以同时断开家庭电路中的火线和零线，确保用电安全。
①空调电源插座、一般电源插座与照明应分路设计；②厨房插座应设置独立回路；③除特殊情况外电源插座回路应安装漏电保护器。

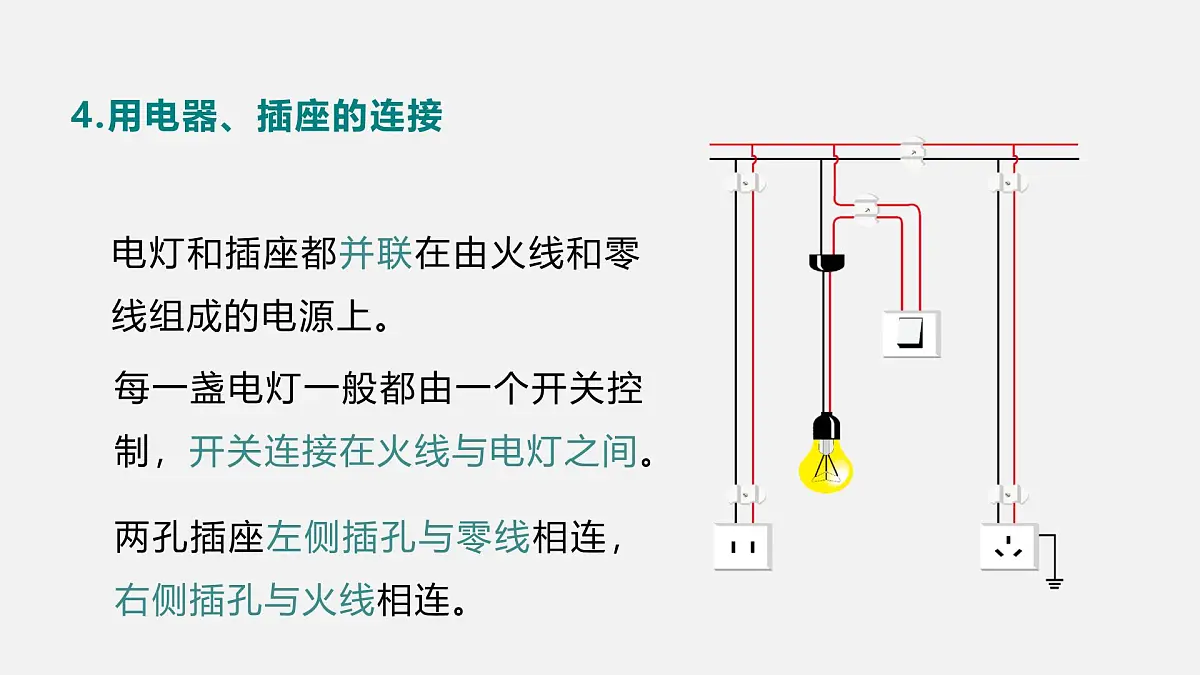

电灯和插座都并联在由火线和零线组成的电源上。
4.用电器、插座的连接
每一盏电灯一般都由一个开关控制，开关连接在火线与电灯之间。
两孔插座左侧插孔与零线相连，右侧插孔与火线相连。
如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流也会超过安全值。容易引起线路故障，甚至发生火灾。
用电器的总功率过大是家庭电路中电流过大的原因之一。
5.保险设备（保险丝）
随着时代进步，闸刀开关和保险设备(熔丝) 被低压断路器(空气开关)和漏电保护器代替。当电路中电流过大（或发生漏电事故）时，空气开关（或漏电保护器）会自动切断电路，保障用户和人身财产安全。
开关闭合后会看到什么现象？
有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？
短路是家庭电路中电流过大的另一个原因。
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
漏电保护器：如果人站在地上不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电路，保护人身安全。
空气开关：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线(L)，一条接零线(N)，第三条接地线(E)。这是为什么？
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
进户线、电能表、总开关、保险设备、用电器和导线等
1．关于家庭电路，下列说法中不正确的是（ ）
A．电能表用来显示用户所用的电能，应安装在干路上B．熔丝安装在总开关后，当电路中有大电流通过时会熔断C．开关与用电器并联D．洗衣机、电冰箱等电器应该接地
2．小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A．灯不能正常发光 B．熔丝迅速熔断C．开关依然起作用 D．灯总是亮着
3．请用笔画线表示导线，将它们连入电路。
4．炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是5600W，电能表上标有“220V 10(40) A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）当所有用电器都工作时，电能表能够承受这些负载吗？
家庭电路的电压是 220 V，所以通过这台空调的电流
（1）使用这台空调时，通过它的电流是多少？
