北师大版（2024）九年级全册（2024）第五节 安全用电科普行教课内容ppt课件

这是一份北师大版（2024）九年级全册（2024）第五节 安全用电科普行教课内容ppt课件，共8页。PPT课件主要包含了电流对人体的作用特征，接触火线与大地，接触火线与零线，跨步电压触电，高压电弧触电，开关接在火线上，三孔插座应接地，不弄湿用电器，不损坏绝缘层，金属笔尖等内容，欢迎下载使用。

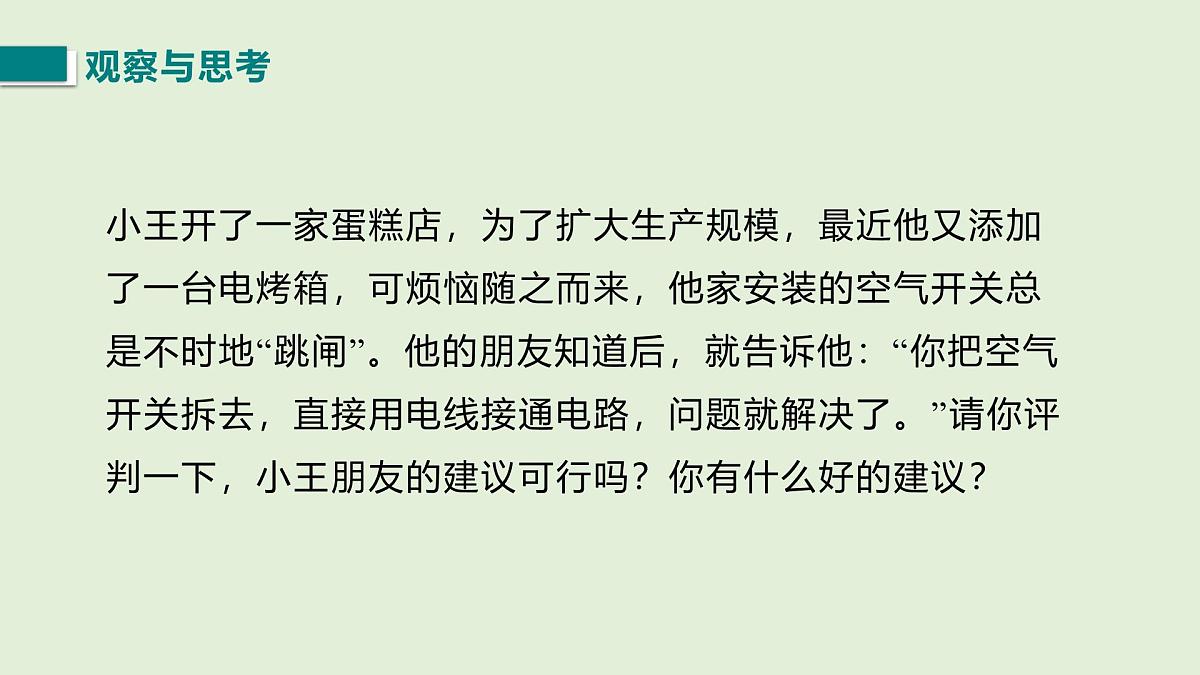

小王开了一家蛋糕店，为了扩大生产规模，最近他又添加了一台电烤箱，可烦恼随之而来，他家安装的空气开关总是不时地“跳闸”。他的朋友知道后，就告诉他：“你把空气开关拆去，直接用电线接通电路，问题就解决了。”请你评判一下，小王朋友的建议可行吗？你有什么好的建议？

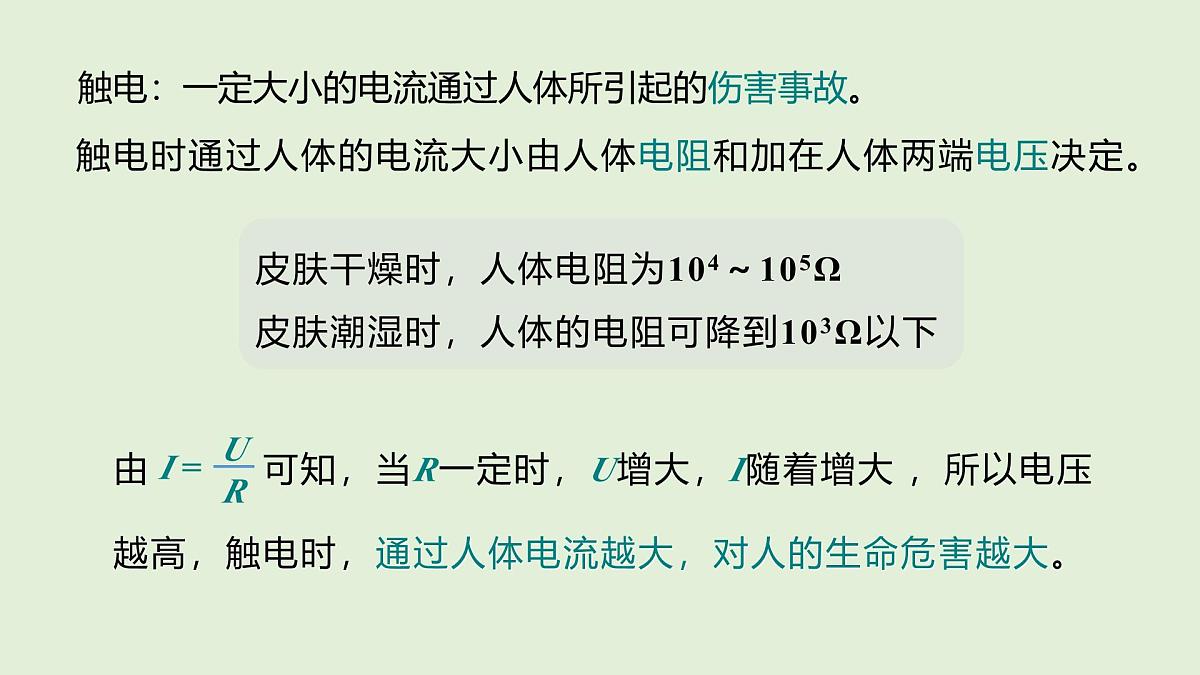

触电时通过人体的电流大小由人体电阻和加在人体两端电压决定。
皮肤干燥时，人体电阻为104～105Ω皮肤潮湿时，人体的电阻可降到103Ω以下
触电：一定大小的电流通过人体所引起的伤害事故。

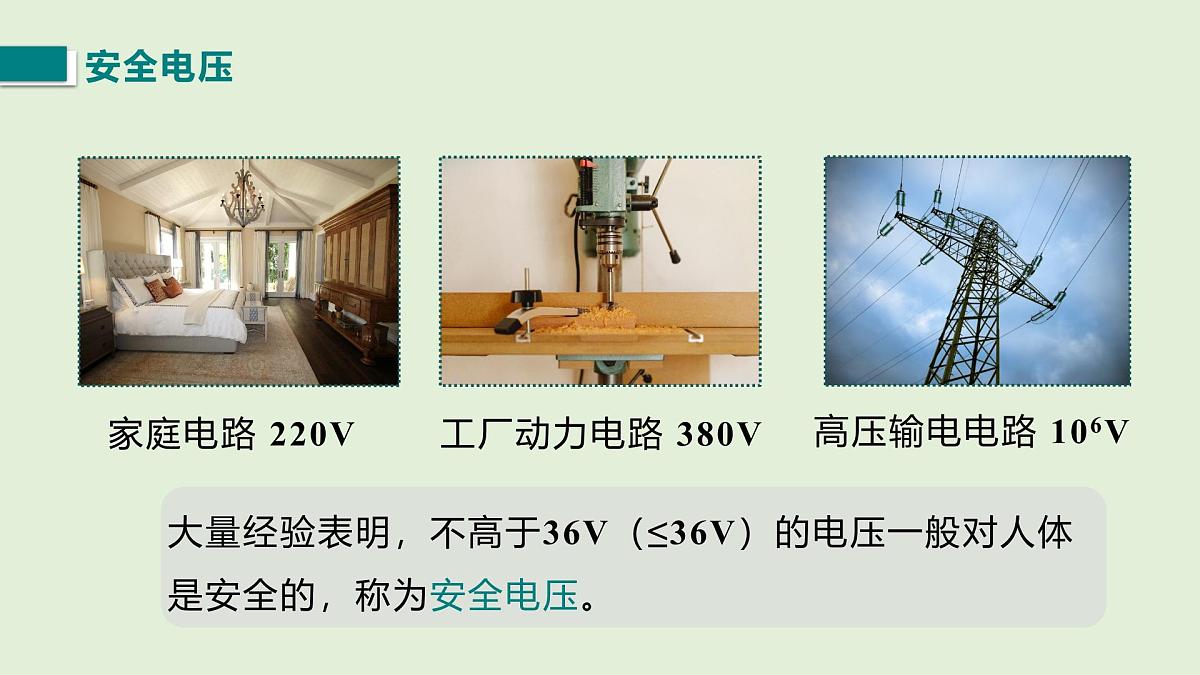

大量经验表明，不高于36V（≤36V）的电压一般对人体是安全的，称为安全电压。
工厂动力电路 380V
高压输电电路 106V

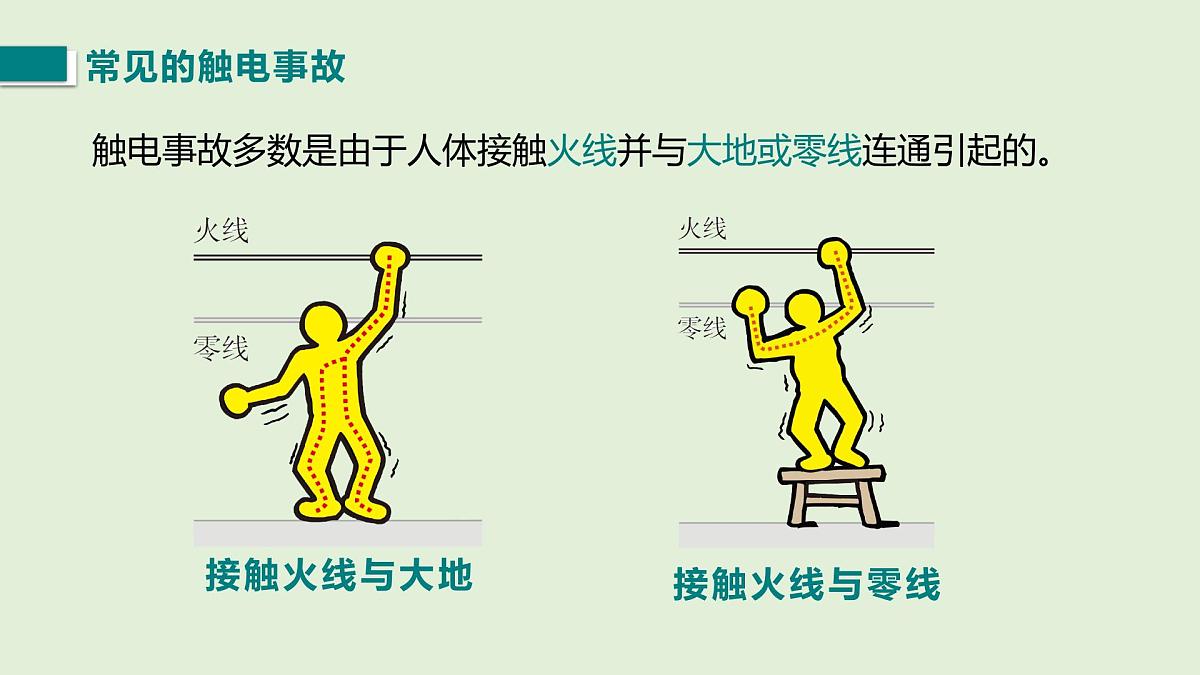

触电事故多数是由于人体接触火线并与大地或零线连通引起的。

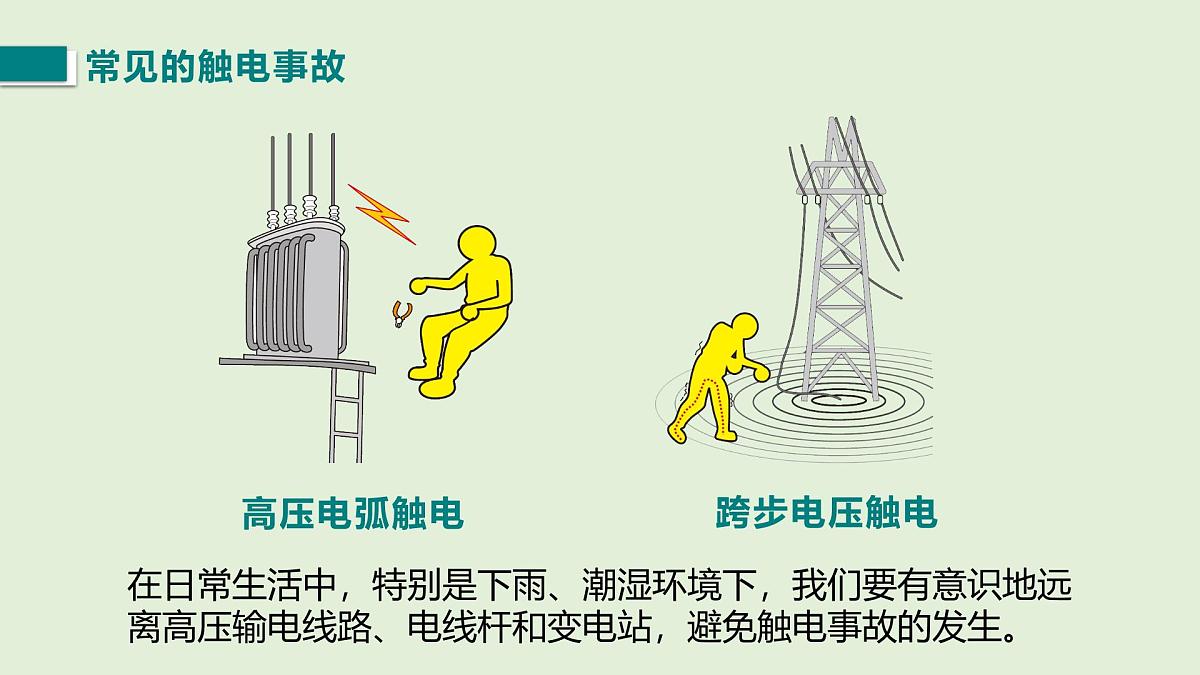

在日常生活中，特别是下雨、潮湿环境下，我们要有意识地远离高压输电线路、电线杆和变电站，避免触电事故的发生。
螺口灯泡的旋钮接在零线上
要保证用电安全，首先要避免直接接触火线，因此用电器的安装要符合安全要求。
一旦发生家庭触电事故，你会首先怎么做？
切断电路——应立即断开开关
使触电者与电源脱离——用绝缘体将电线挑开
在家庭电路中发生触电事故，通常是人体直接或间接跟火线连通，那么应如何辨别家庭电路中的某一条导线是火线还是零线呢？
人们通常需要用试电笔辨别火线和零线。
使用试电笔时，人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险。
正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光，若接触零线，则不发光。
除了判断零线和火线，试电笔也能判断用电器的金属外壳是否带电。
实践作业：制作一份安全用电科普宣传海报，向社区居民进行安全用电科普。要求：需要设计宣传展板并准备演示道具对于安全用电的经验或知识性内容。对于一些危险性较高的触电事故情形，如家用电器金属外壳漏电、跨步电压等，可以通过制作模拟电路，利用声音或亮光来演示触电情况，并由此科普应急措施及安全用电常识。
举办安全用电科普宣传活动

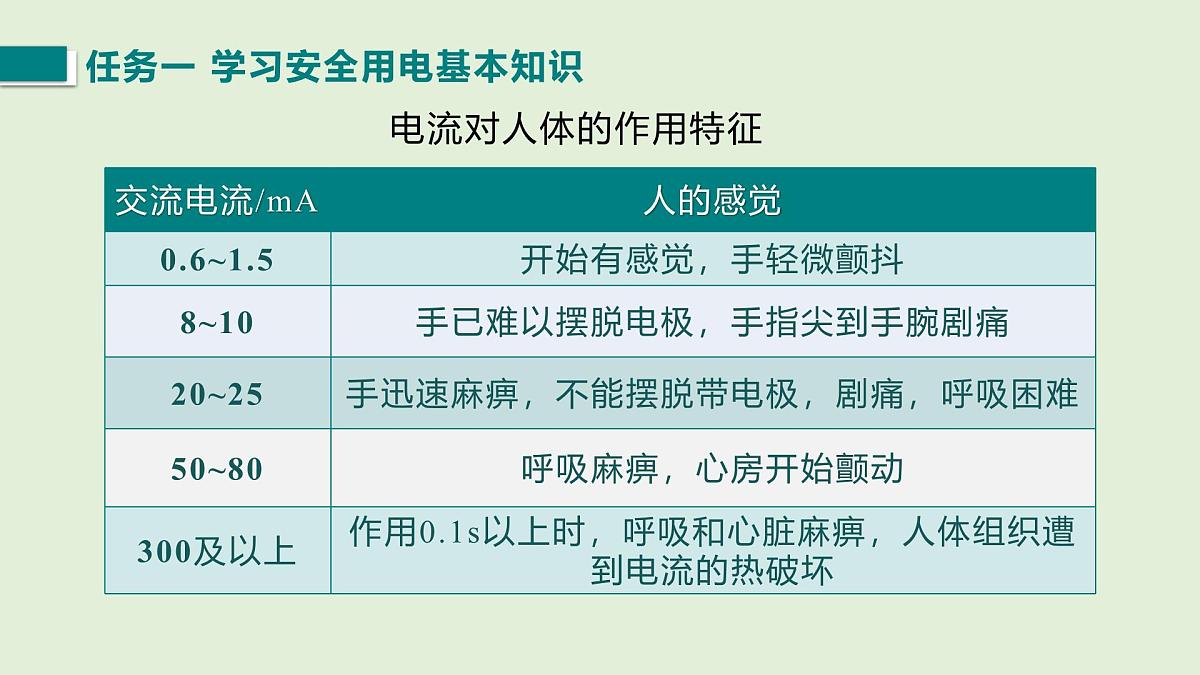

不同程度的电流对人体的危害
1．以下做法，正确的是（ ）A．用剪刀或绝缘柄破损的钳子剪带电的导线B．输电线上晾衣服 C．发现有人触电时应立即用手将触电者拉离带电体D．输电线的断头落在地上时不要靠近，更不要去拾
2．下列说法不正确的是 （ ）A．在雷雨天，不要到大树下避雨B．不要用湿布擦亮着的电灯C．移动电器时，应先使它脱离电源D．因输电线路短路引发火灾时，应立即泼水灭火
3.“安全用电无小事，时时刻刻要牢记”。下列有关家庭电路和安全用电的说法正确的是（　　）A．控制用电器的开关短路，会引起空气开关跳闸B．家中用电器一旦起火，应先切断电源再将火扑灭C．正确使用试电笔时，若氖管不发光，则该线是火线D．电冰箱、洗衣机等带金属外壳的用电器也可以接在两孔插座中使用
