【新教材新课标】北师大版物理九年级第13章第4节《家庭电路》课件+教学设计+导学案+分层作业（含答案）

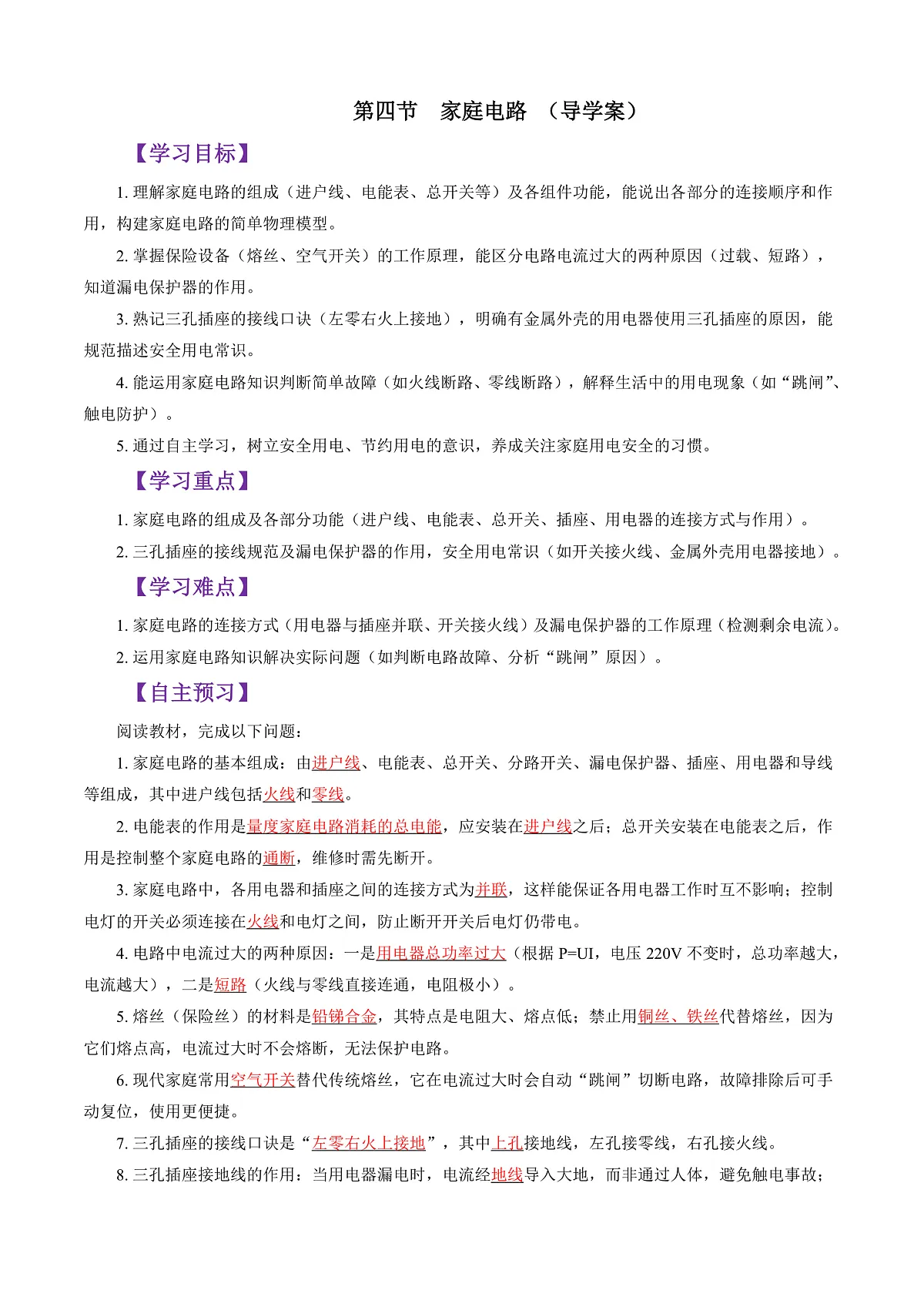

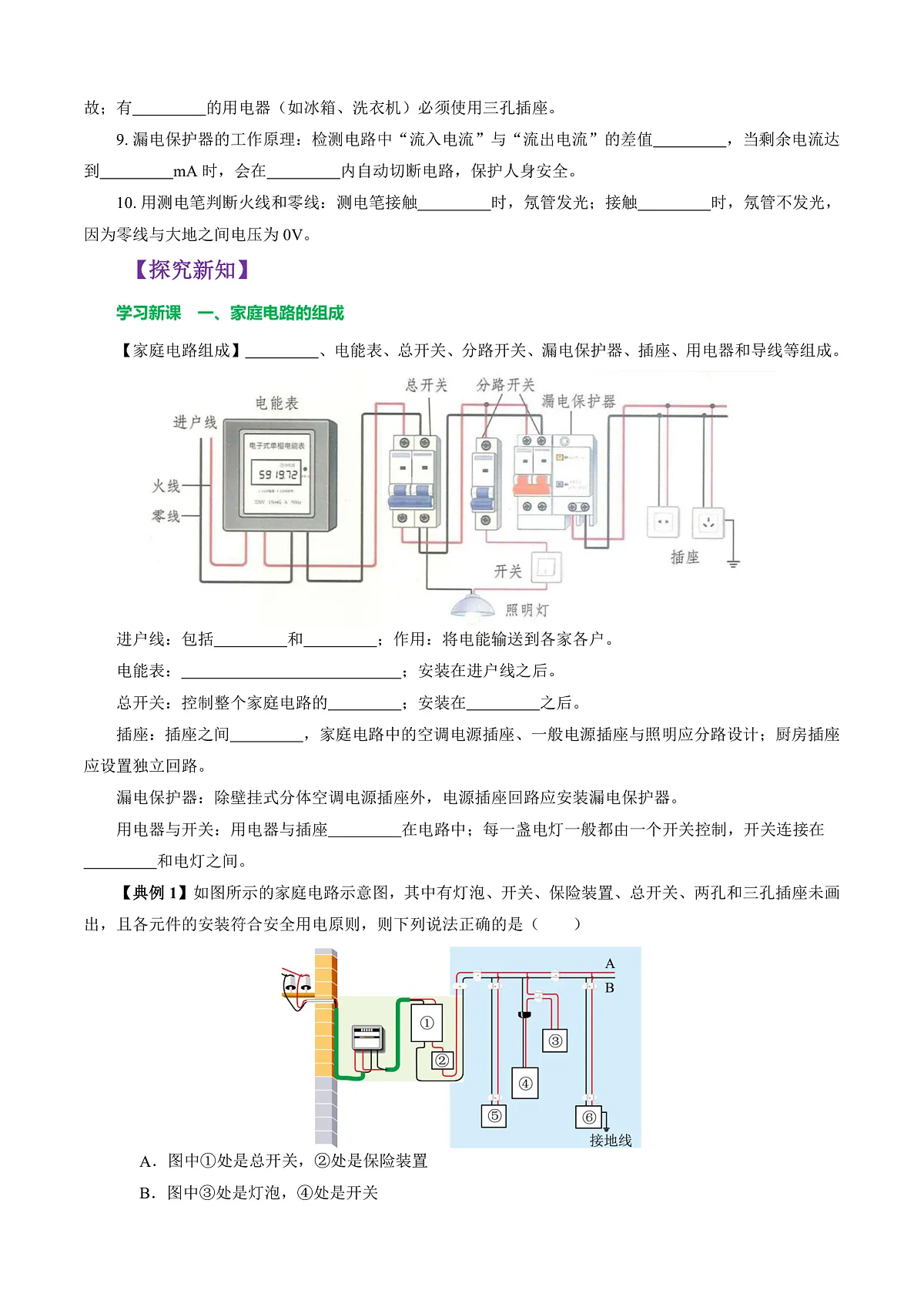

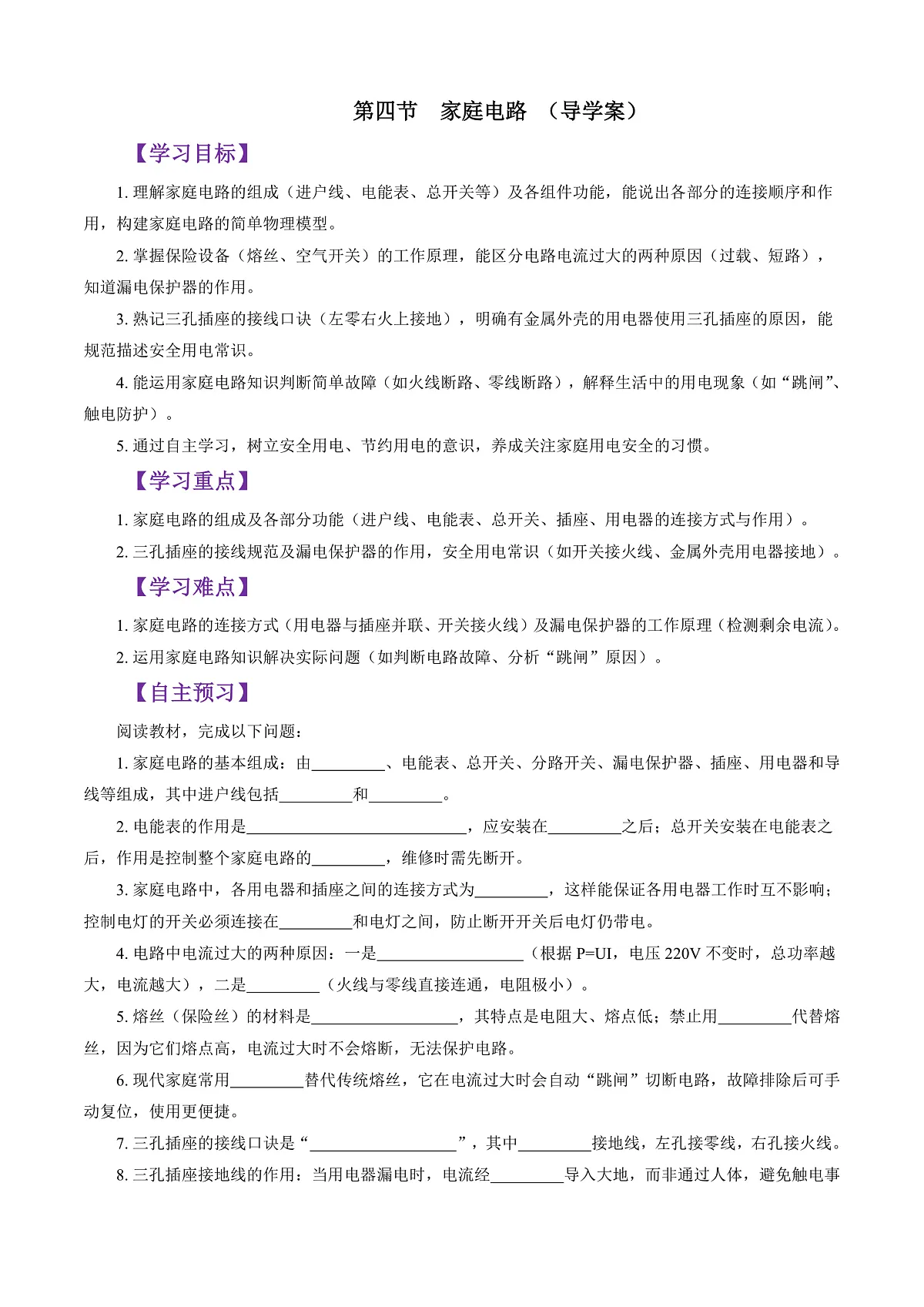

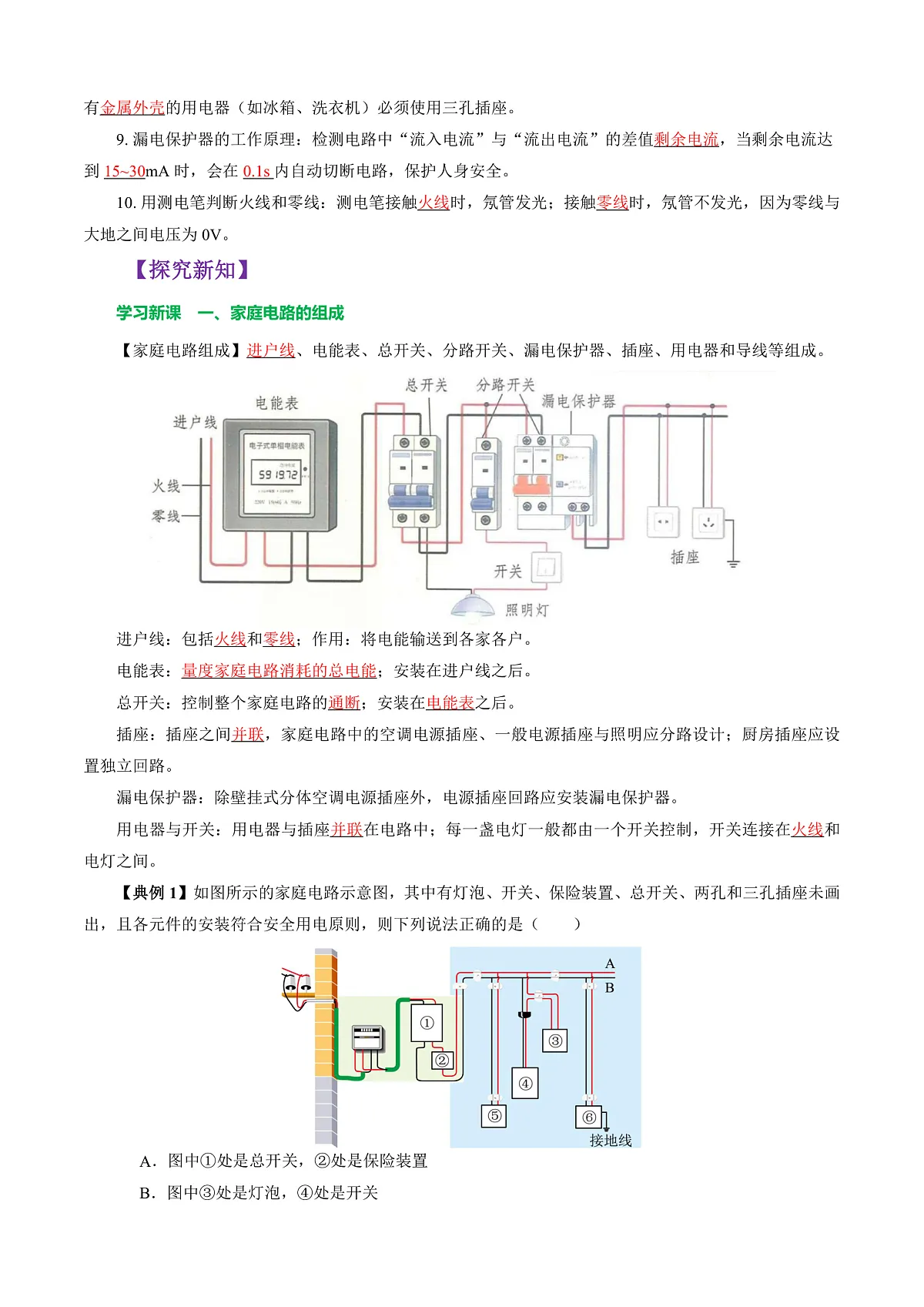

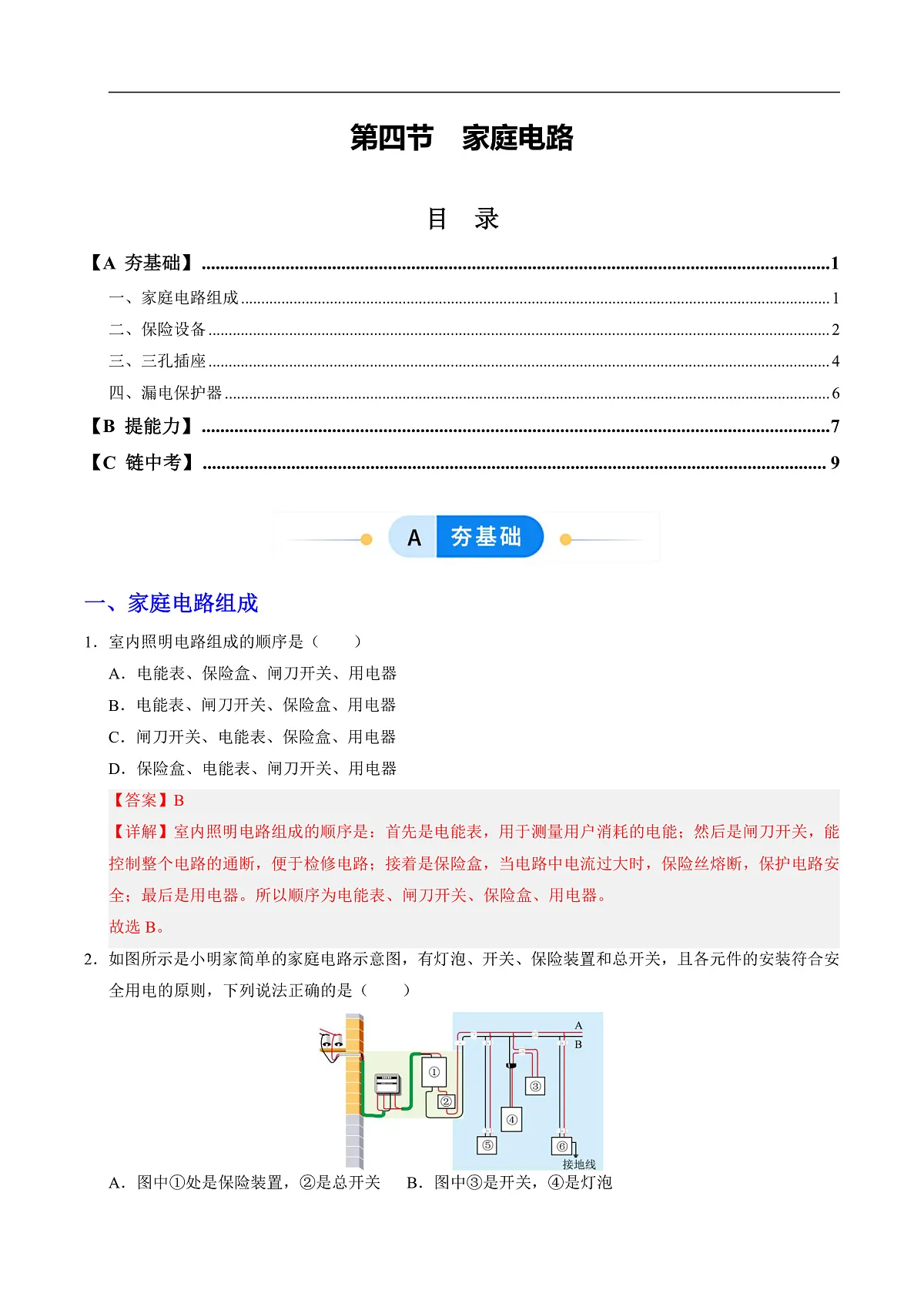

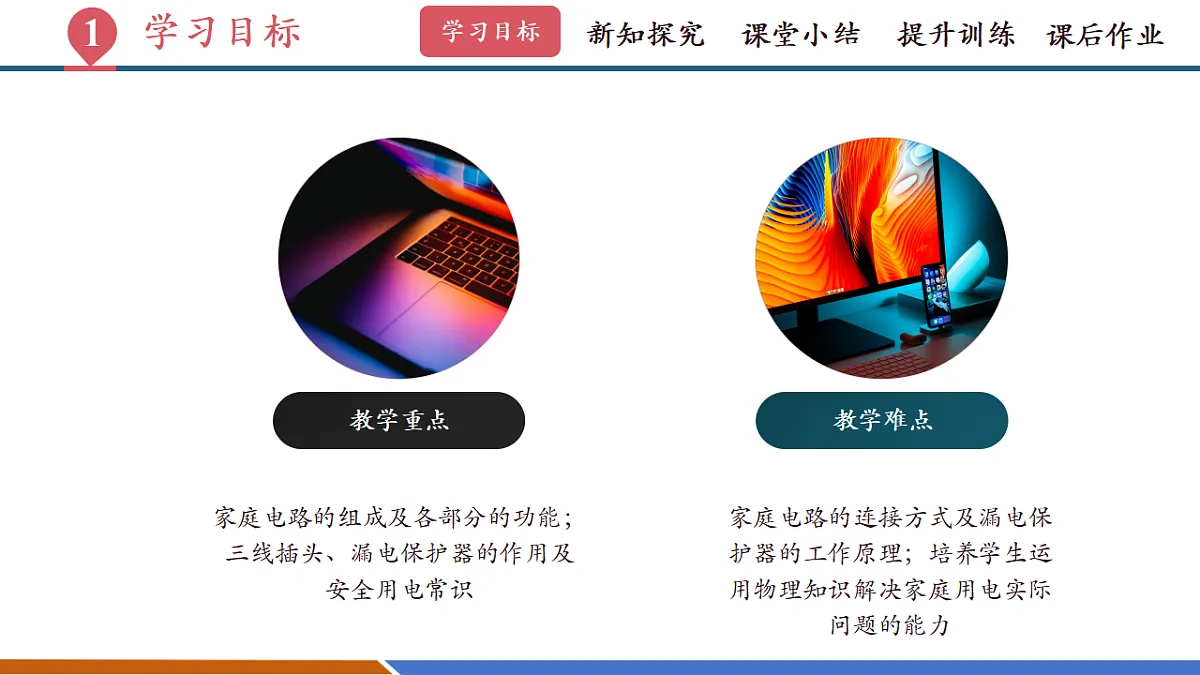

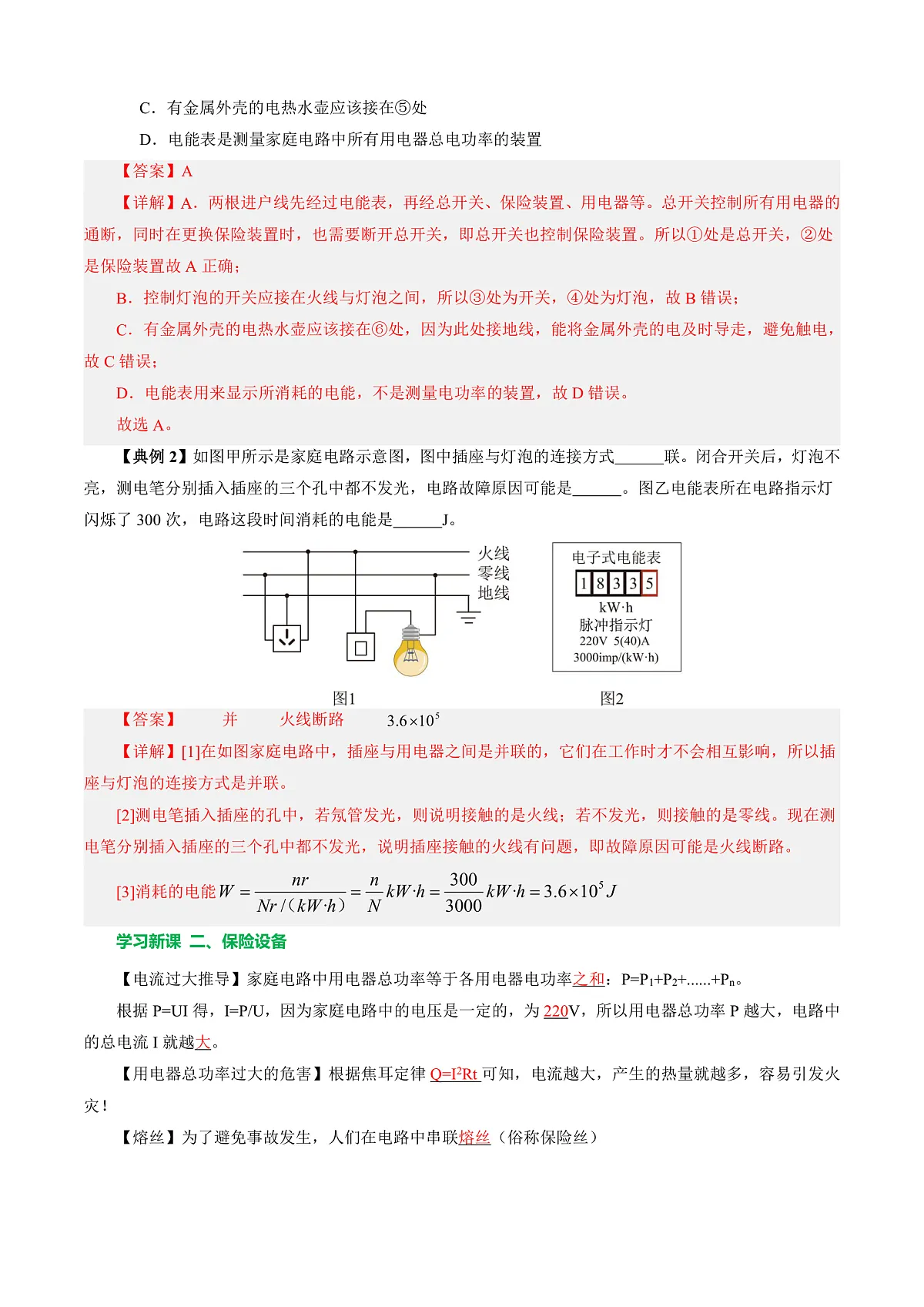

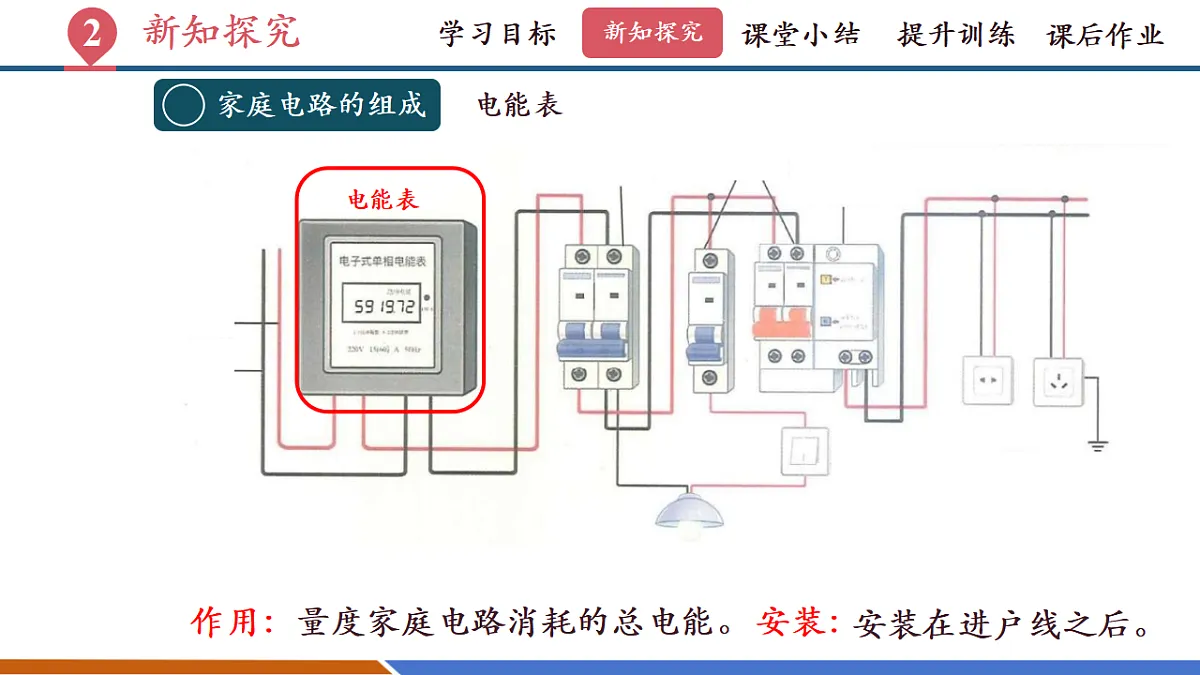

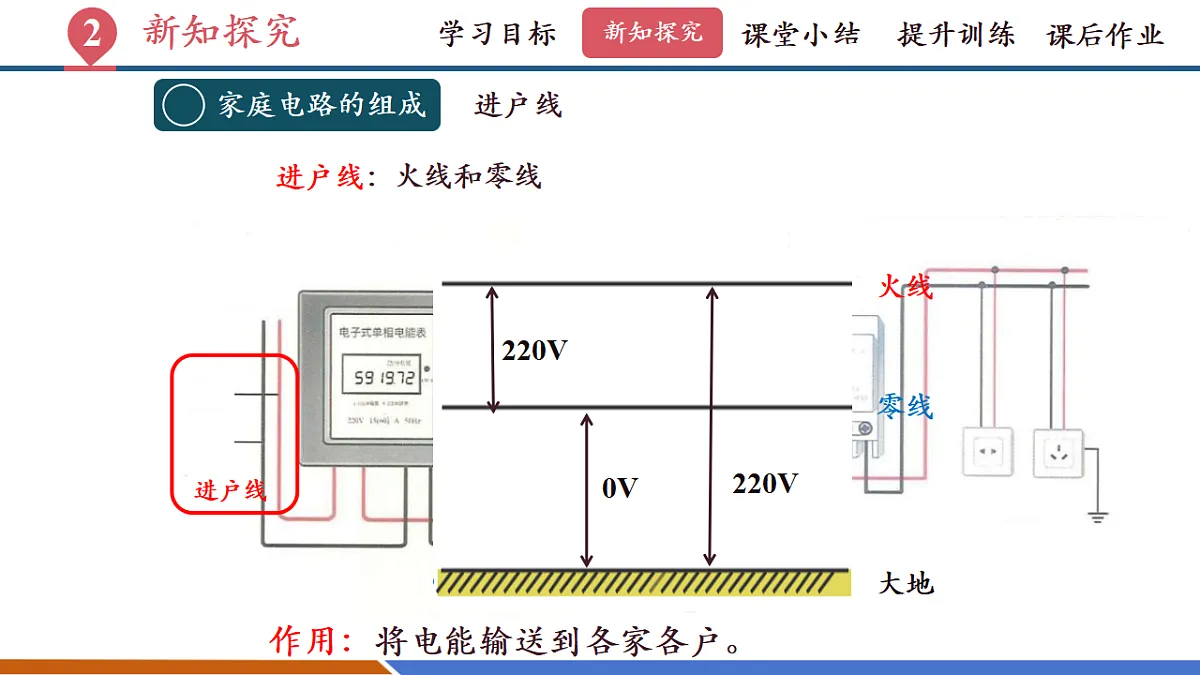

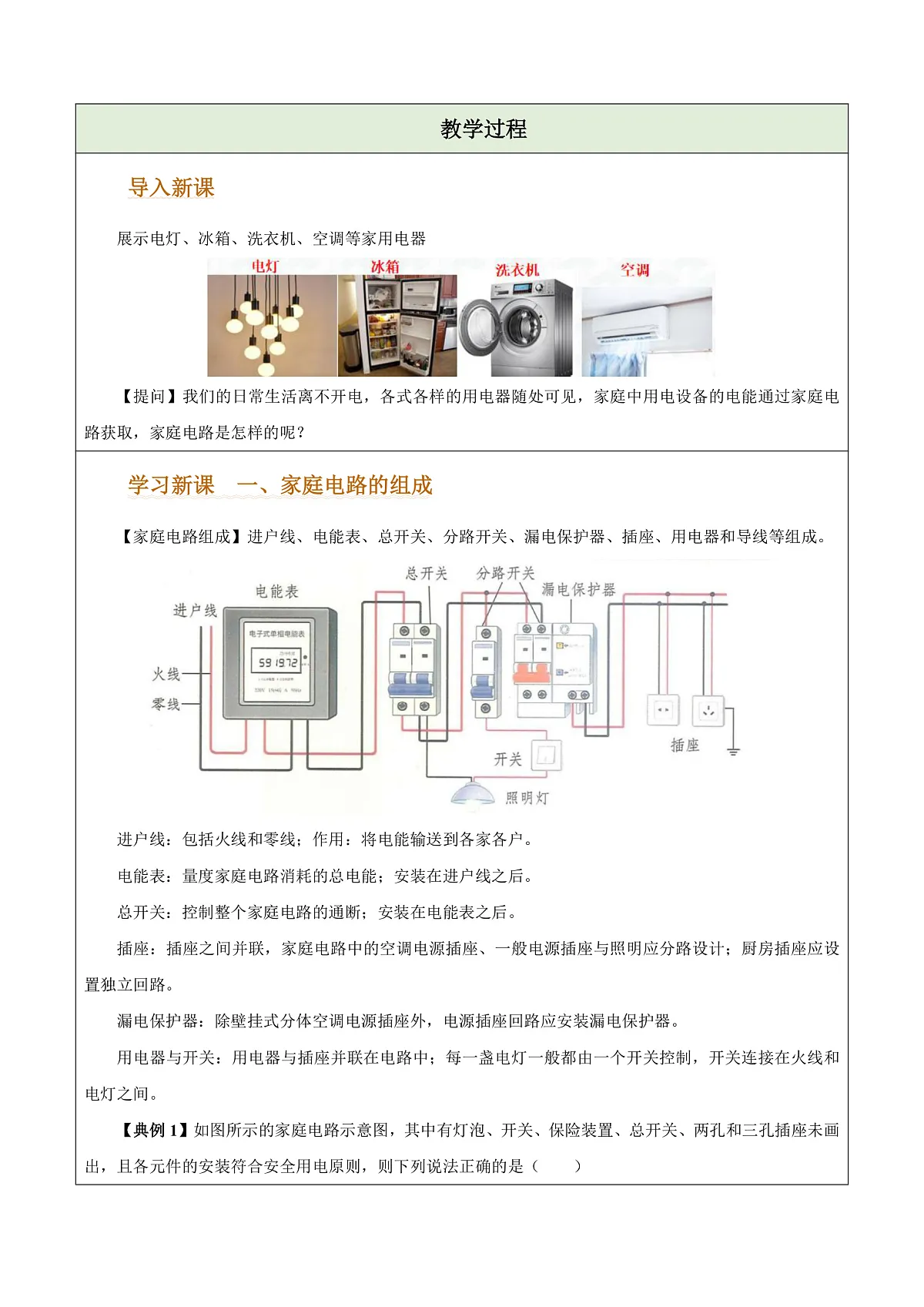

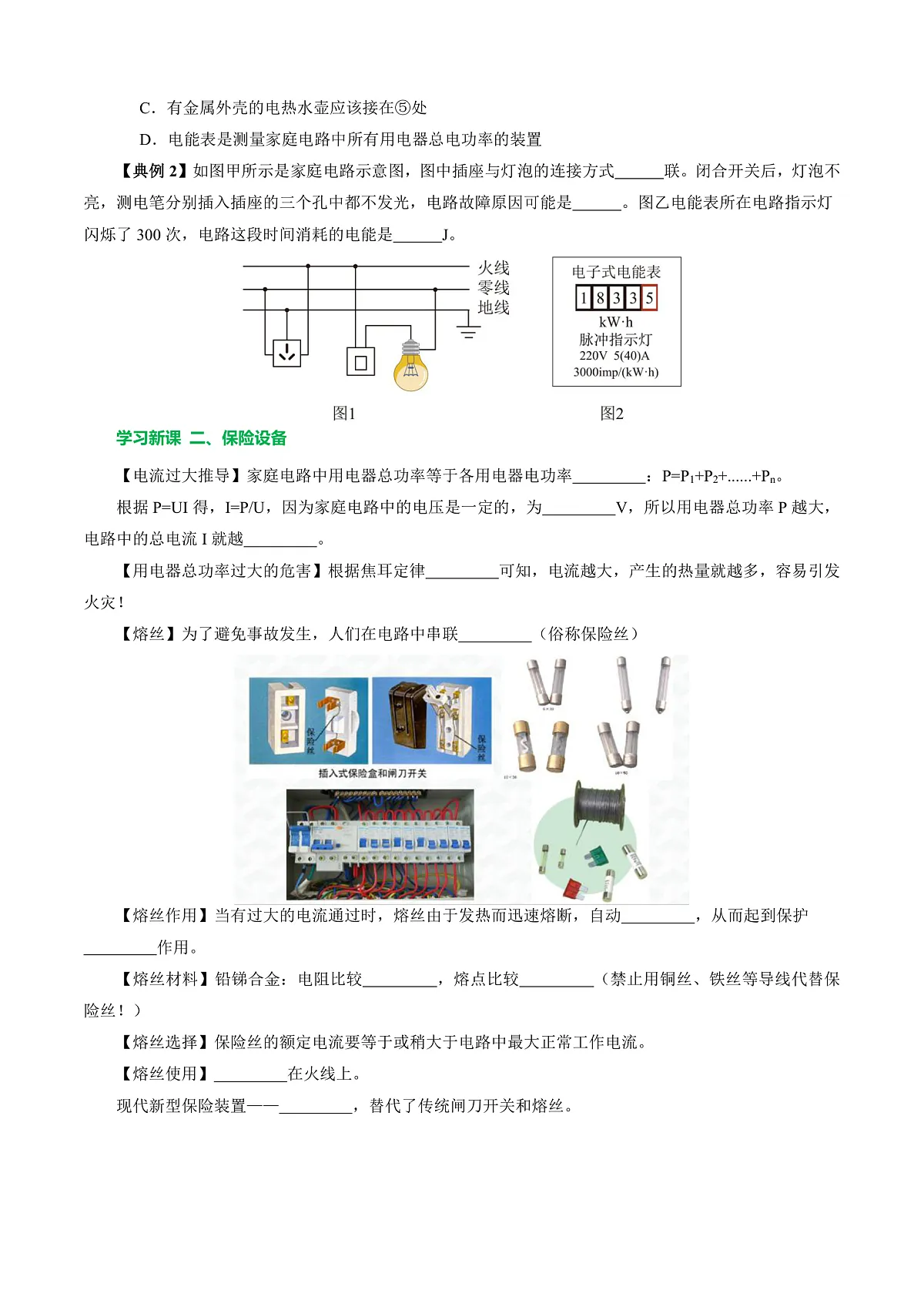

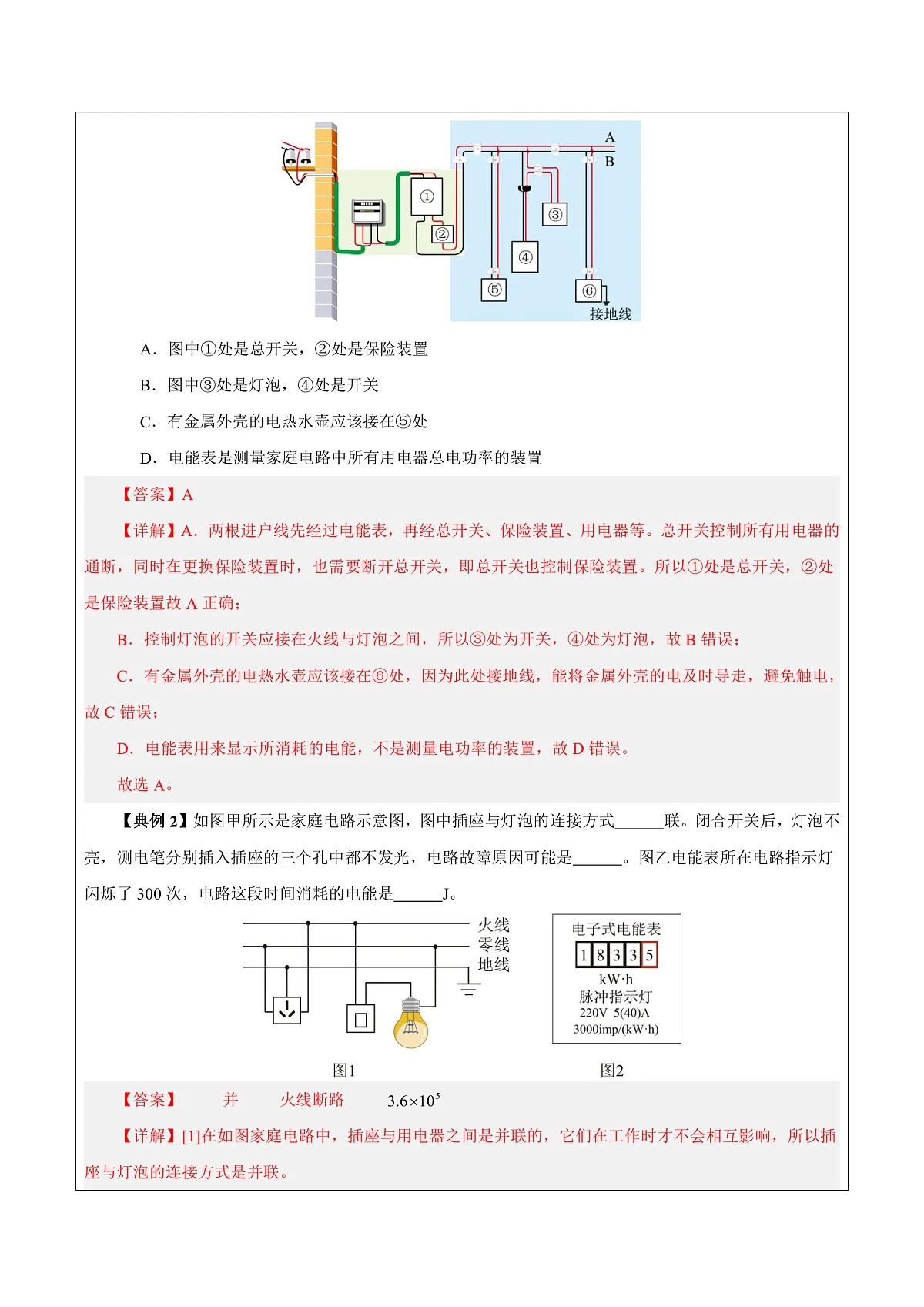

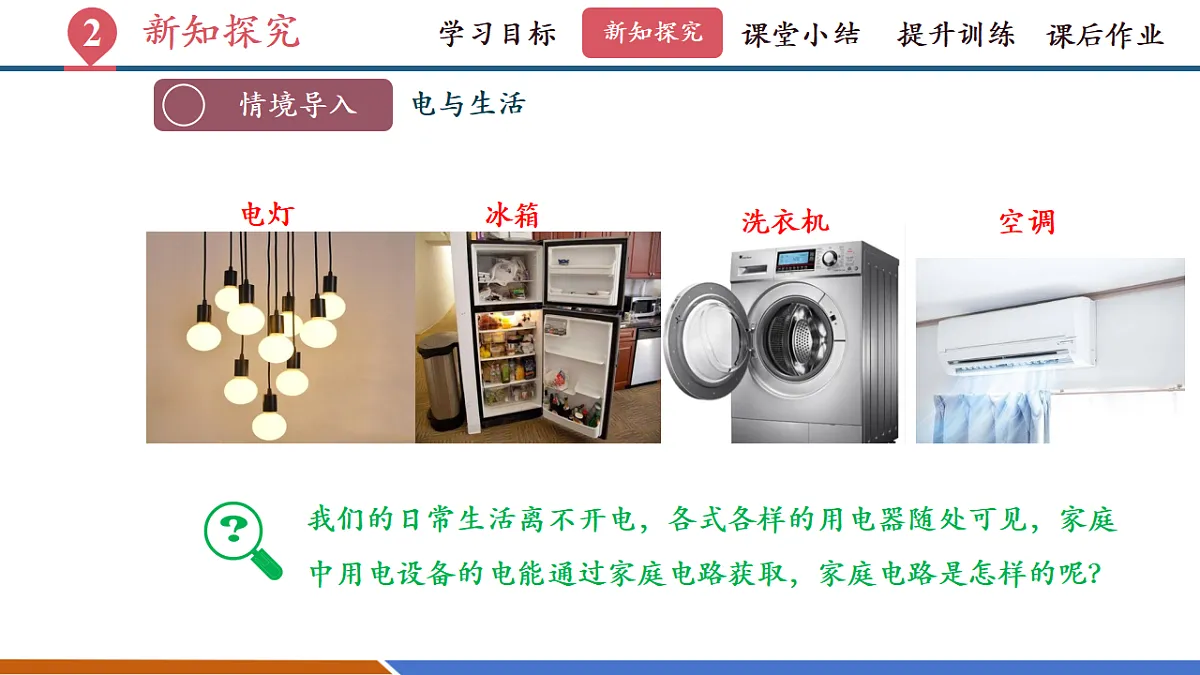

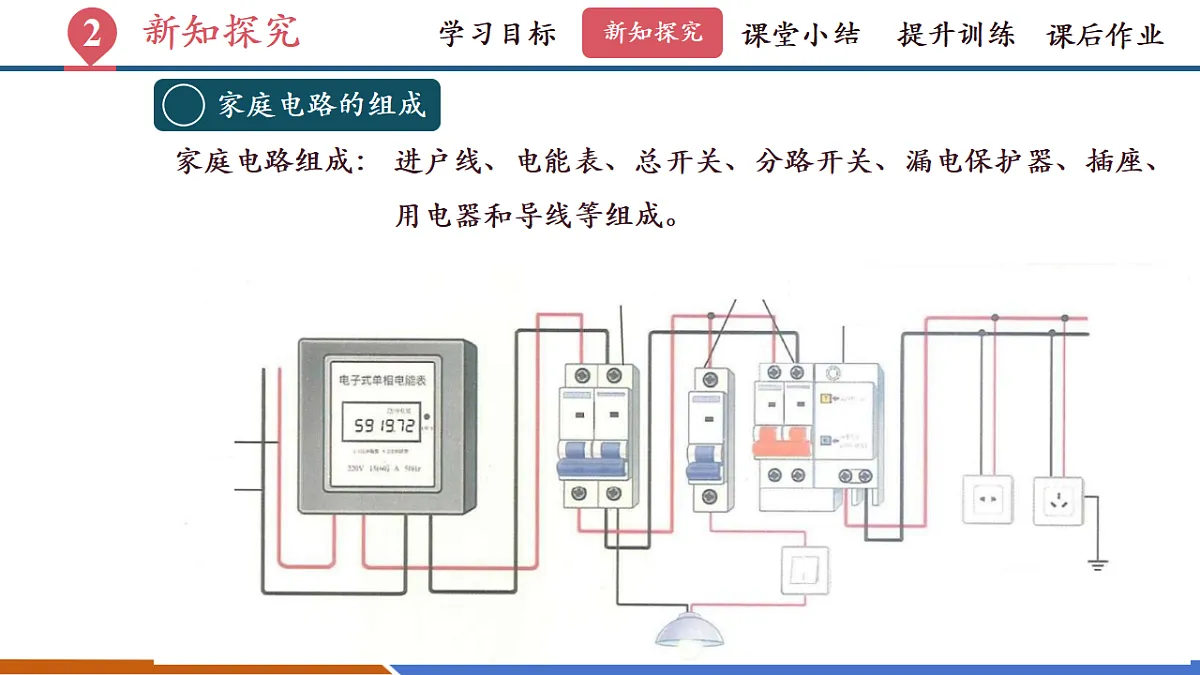

13.4 家庭电路目录1【 学习目标】2【 新知探究】3【 课堂小结】4【 提升训练】5【课后作业】学习目标学习目标新知探究课堂小结提升训练课后作业学习目标学习目标新知探究课堂小结提升训练课后作业教学重点教学难点家庭电路的组成及各部分的功能；三线插头、漏电保护器的作用及安全用电常识家庭电路的连接方式及漏电保护器的工作原理；培养学生运用物理知识解决家庭用电实际问题的能力新知探究新知探究学习目标课堂小结提升训练课后作业电与生活我们的日常生活离不开电，各式各样的用电器随处可见，家庭中用电设备的电能通过家庭电路获取，家庭电路是怎样的呢？新知探究新知探究学习目标课堂小结提升训练课后作业家庭电路组成：进户线、电能表、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。新知探究新知探究学习目标课堂小结提升训练课后作业进户线：火线和零线进户线220V220V0V进户线作用：将电能输送到各家各户。新知探究新知探究学习目标课堂小结提升训练课后作业电能表电能表作用：量度家庭电路消耗的总电能。安装：安装在进户线之后。新知探究新知探究学习目标课堂小结提升训练课后作业总开关总开关作用：控制整个家庭电路的通断。安装：安装在电能表之后。新知探究新知探究学习目标课堂小结提升训练课后作业插座插座设计规范要求：家庭电路中的空调电源插座、一般电源插座与照明应分路设计；厨房插座应设置独立回路。并联新知探究新知探究学习目标课堂小结提升训练课后作业漏电保护器漏电保护器设计规范要求：除壁挂式分体空调电源插座外，电源插座回路应安装漏电保护器。新知探究新知探究学习目标课堂小结提升训练课后作业用电器与开关用电器与开关设计规范要求：用电器与插座并联在电路中；每一盏电灯一般都由一个开关控制，开关连接在火线和电灯之间新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例1】如图所示的家庭电路示意图，其中有灯泡、开关、保险装置、总开关、两孔和三孔插座未画出，且各元件的安装符合安全用电原则，则下列说法正确的是（　　）A．图中①处是总开关，②处是保险装置B．图中③处是灯泡，④处是开关C．有金属外壳的电热水壶应该接在⑤处D．电能表是测量家庭电路中所有用电器总电功率的装置A新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例2】如图甲所示是家庭电路示意图，图中插座与灯泡的连接方式 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，电路故障原因可能是 。图乙电能表所在电路指示灯闪烁了300次，电路这段时间消耗的电能是 J。并火线断路3.6×105新知探究新知探究学习目标课堂小结提升训练课后作业根据P=UI得，家庭电路中的电压是一定的：U=220V，所以用电器总功率P越大，电路中的总电流I就越大。1.家庭电路总功率：P=P1+P2+......+Pn新知探究新知探究学习目标课堂小结提升训练课后作业 根据焦耳定律Q=I2Rt可知，电流越大，产生的热量就越多，容易引发火灾！2.用电器总功率过大的危害。新知探究新知探究学习目标课堂小结提升训练课后作业为了避免事故发生，人们在电路中串联熔丝（俗称保险丝）新知探究新知探究学习目标课堂小结提升训练课后作业1.作用：当有过大的电流通过时，熔丝由于发热而迅速熔断，自动切断电路，从而起到保护电路作用。2.材料：铅锑合金：电阻比较大，熔点比较低。禁止用铜丝、铁丝等导线代替保险丝！3.选择：保险丝的额定电流要等于或稍大于电路中最大正常工作电流。4.使用：串联在火线上。新知探究新知探究学习目标课堂小结提升训练课后作业新型保险装置：空气开关老式保险装置新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例3】学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（　　）A．控制白炽灯的开关和灯不可以互换位置B．如图中AB之间发生断路，则用测电笔检查插座C的各个插孔，测电笔的氖管都不发光C．闭合开关S2后发现灯L2不亮，用测电笔检查插座D两孔发现氖管都不发光，则故障可能是进户零线断路D．当有人触电时保险丝会熔断A新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例4】现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如图所示，用电器接在电压为的电源上，消耗电功率是，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出），则一个潮湿的人（电阻为），赤脚站在地上，不小心手接触了火线，此时保险丝 熔断（选填“会”或“不会”）。不会新知探究新知探究学习目标课堂小结提升训练课后作业接法：左零右火上接地（并联）漏电时，电流经过地线而不经过人体。新知探究新知探究学习目标课堂小结提升训练课后作业有金属外壳的家用电器要使用三孔插座。新知探究新知探究学习目标课堂小结提升训练课后作业·空气开关：·漏电保护器：电流过大时自动切断电路，保护用电器。漏电时自动切断电路，保护人。新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例5】如图是正确连有灯、开关、插座的家庭电路。下列有关该电路的使用及安全用电说法正确的是（　　）A．a与b的位置可以互换B．c中间的导线是将用电器外壳与大地相连C．a处连接的是开关D．b左右两根导线连在一起，会造成空气开关跳闸B新知探究新知探究学习目标课堂小结提升训练课后作业练习【典例6】小芳家新购买了一个多功能排插（如图所示），包含开关、三孔插座和USB接口（工作时各接口互不影响）。为确保安全，控制排插电源的开关应串联在 线上，三孔插座的E孔应与 线连接。若其中一个USB因接触不良无法充电，其他插座 （选填“仍能”或“不能”）正常使用火地仍能新知探究新知探究学习目标课堂小结提升训练课后作业家庭电路中的漏电保护器1.工作原理：通过检测电路中剩余电流的大小来判断是否漏电。若发生触电事故，用电器所在回路流出电流≠流入电流，我们把流入电流与流出电流的差值叫作剩余电流。2.工作内容：现在的漏电保护器通常与空气开关制作在一起。一般家用漏电保护器套装，在电路中出现的漏电电流达到15~30mA时，可以在0.1s内自动切断电路，切实保护人们的生命安全。额定漏电不动作电流课堂小结课堂小结新课讲授核心素养提升训练课后作业本节课你学到了什么？提升训练提升训练新知探究学习目标课堂小结课后作业1 . 现代生活离不开电，了解家庭电路的组成及工作原理，遵循安全用电原则，掌握触电急救措施，是我们安全用电的保障。如图是家庭电路的简化图，若各处连接都正确，则（　　）A．a线和b线间的电压不高于36VB．开关和灯泡L的位置不可以互换C．连接零线时，因为零线没有电，可以用手直接触摸，无需断开总开关D．洗衣机接入家庭电路时，可用两孔插座也可以用三孔插座B提升训练提升训练新知探究学习目标课堂小结课后作业2. 家用电冰箱主要用于冷藏或冷冻食品，如图所示是电冰箱的简化电路图。打开冰箱冷藏室门时，开关会自动 ；如果照明灯L的灯丝断了，压缩机工作 （选填“会”或“不会”）受到影响；冰箱用三脚插头及三孔插座使其金属外壳与 相连，以防触电；将一瓶矿泉水放入冰箱冷冻室，当矿泉水结冰后，它的体积会 。闭合不会大地变大提升训练提升训练新知探究学习目标课堂小结课后作业3.如图，家庭电路两虚线框中连入了电灯和开关，则方框 （填“甲”或“乙”）中为开关，闭合开关后，若电灯发光，使用测电笔接触a、b、c、d四点时，氖管发光的点有 ；开关S断开，人接触b点 （填“会”或“不会”）触电。乙a、b不会4.如图所示，插座（带保险丝）和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别接入电路中。提升训练提升训练新知探究学习目标课堂小结课后作业课后作业课后作业新知探究学习目标课堂小结提升训练拓展作业观察自己家的家庭电路，画简易电路图，并检查是否有安全隐患课后作业习题作业完成课本“自我检测”剩余题目实践作业调查家庭中节约用电的方法物究其理物理融生活，留心皆新知感谢聆听！
