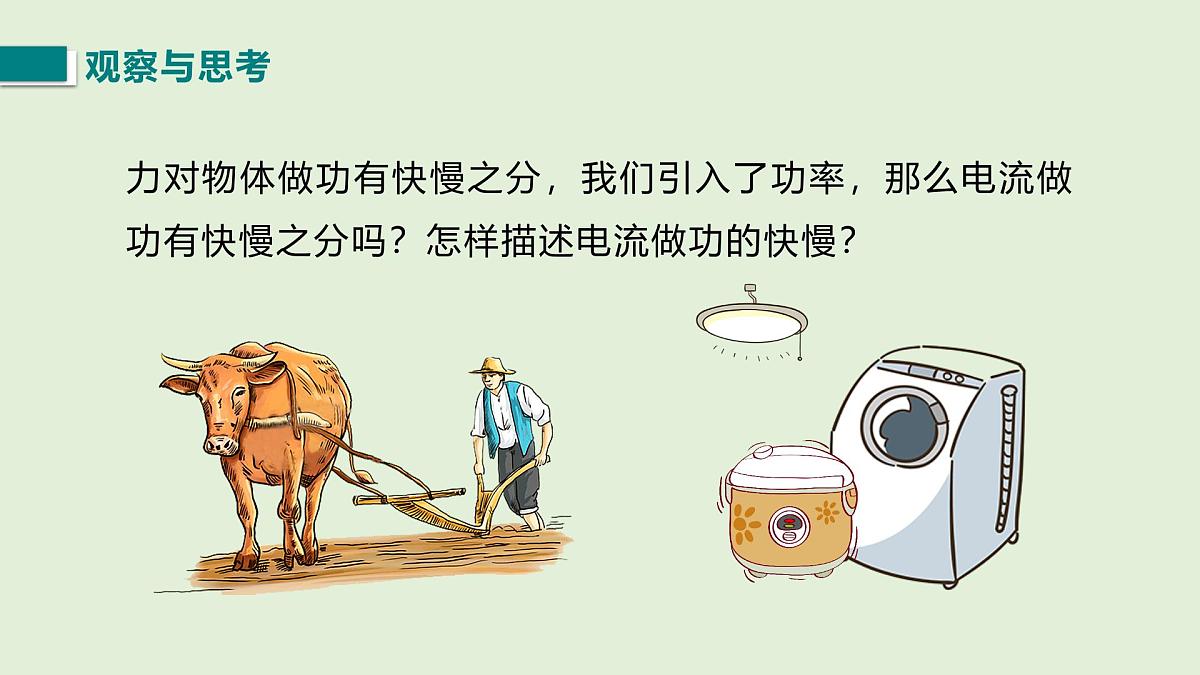

力对物体做功有快慢之分，我们引入了功率，那么电流做功有快慢之分吗？怎样描述电流做功的快慢？

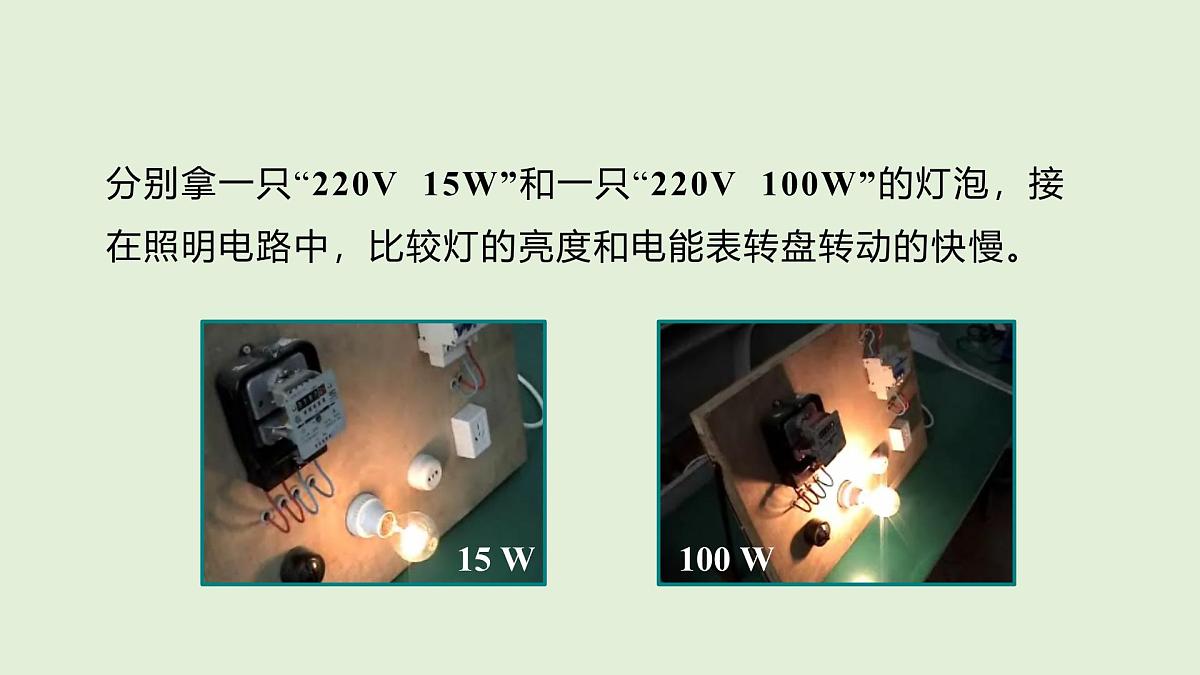

分别拿一只“220V 15W”和一只“220V 100W”的灯泡，接在照明电路中，比较灯的亮度和电能表转盘转动的快慢。

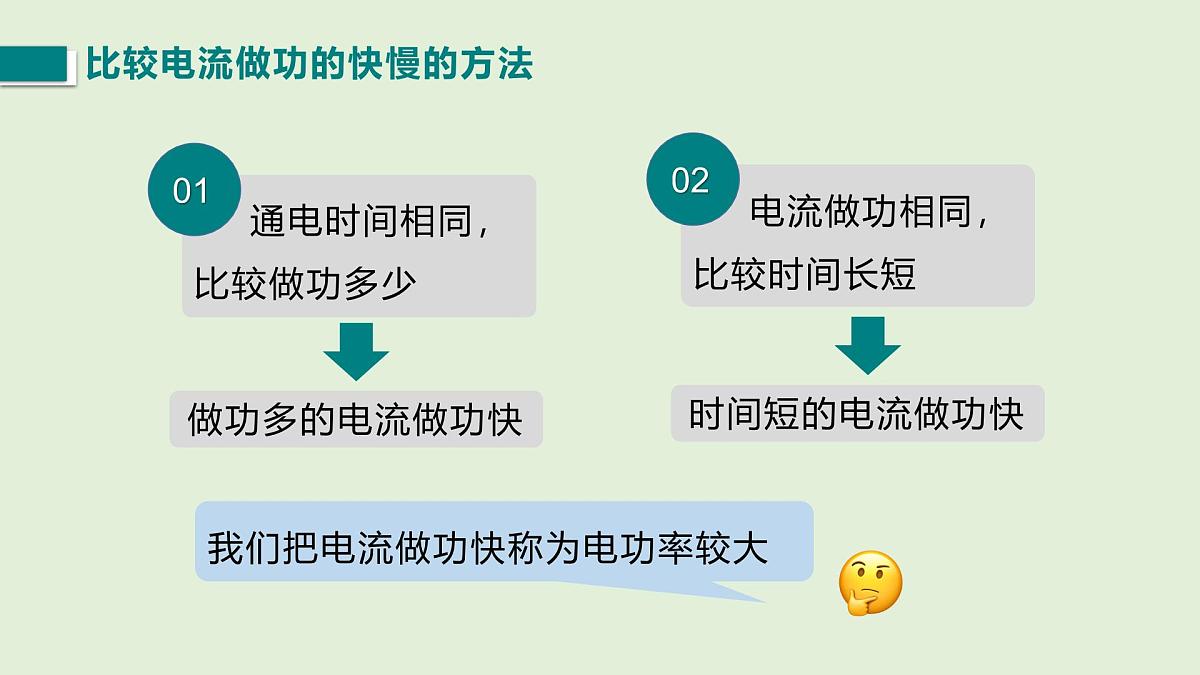

通电时间相同，比较做功多少
电流做功相同，比较时间长短
我们把电流做功快称为电功率较大

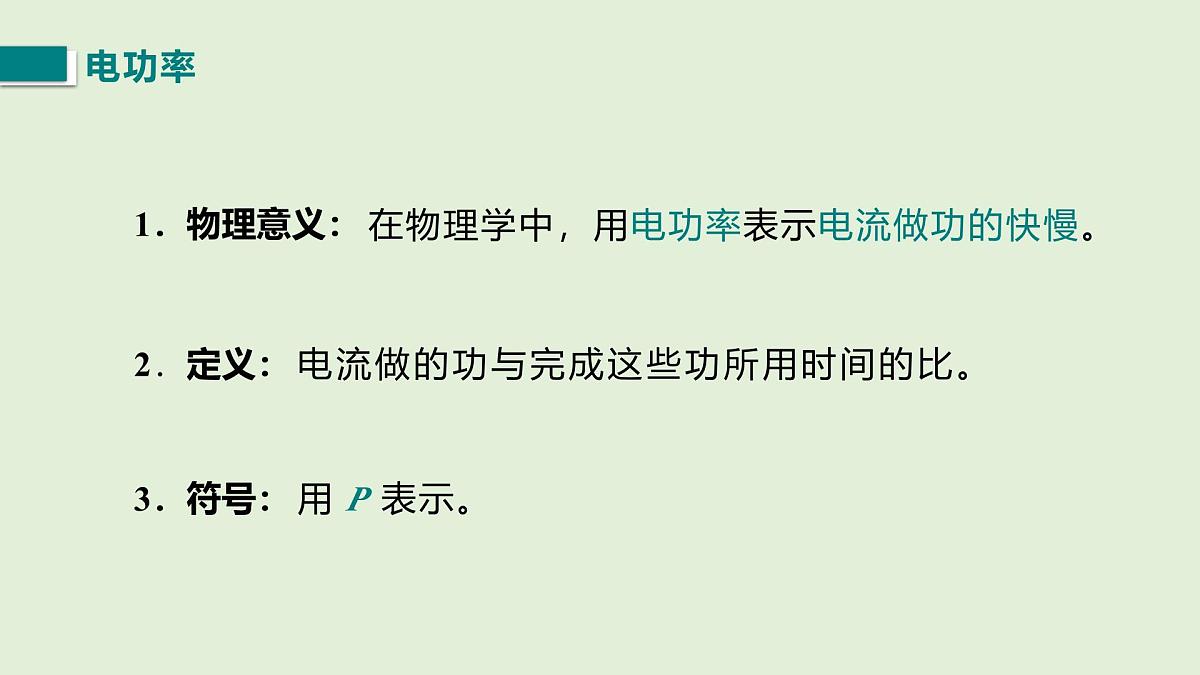

在物理学中，用电功率表示电流做功的快慢。
电流做的功与完成这些功所用时间的比。
2．定义：

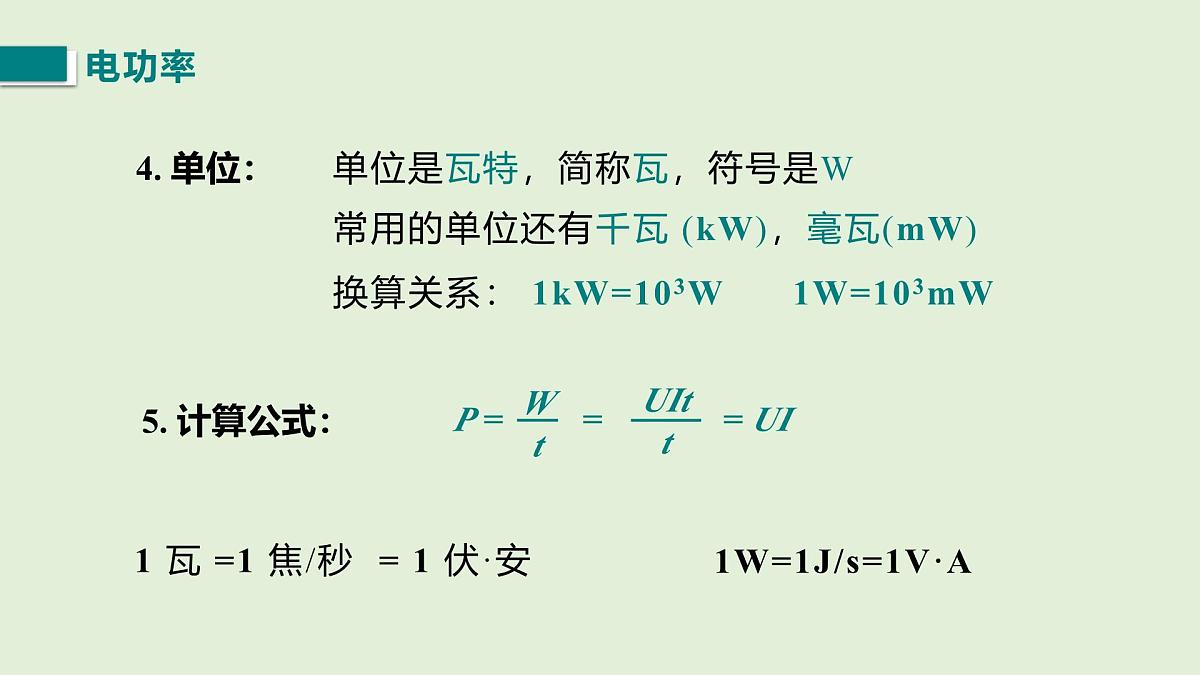

5. 计算公式：
1W=1J/s=1V·A
单位是瓦特，简称瓦，符号是W
常用的单位还有千瓦 (kW)，毫瓦(mW)
换算关系： 1kW=103W 1W=103mW

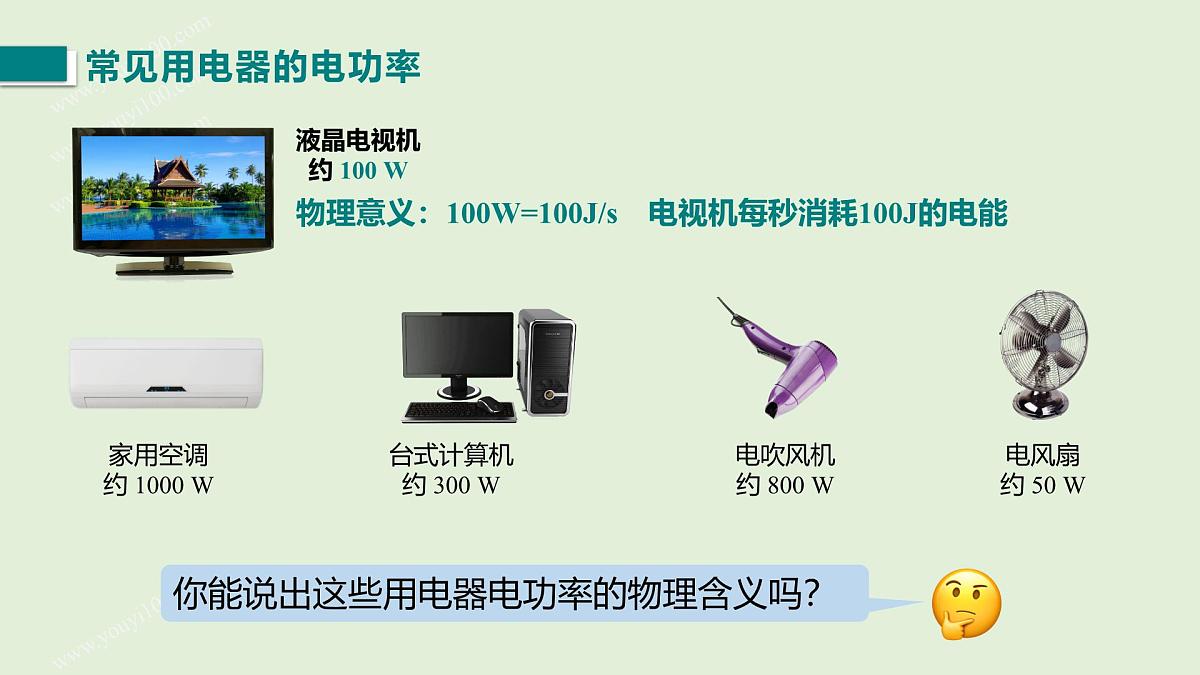

液晶电视机 约 100 W
家用空调 约 1000 W
台式计算机约 300 W
电吹风机约 800 W
物理意义：100W=100J/s 电视机每秒消耗100J的电能
一只电热水壶的铭牌上标着“220 V 1000 W”的字样，它正常工作时，电流是多少？
结合欧姆定律I=U/R，电功率的公式还能变形为
仅适合纯电阻电路，即电能全部转化为内能的电路
如图所示，电源电压恒定，定值电阻R2=10Ω，闭合开关S和S1，电压表的示数为3V；闭合开关S、断开开关S1，电压表的示数为1.8V，求此时R2的功率。
观察灯泡的铭牌，理解其中的含义。
“220“表示灯泡正常工作时的电压为220V，”100”表示灯泡正常工作时的电功率为100W。
2．实际电压、实际功率
1．额定电压、额定功率
用电器正常工作时的电压叫作额定电压(U额)；在额定电压条件下用电器的电功率叫作额定功率(P额) 。
实际加在用电器两端的电压叫作实际电压(U实)；在实际电压条件下用电器的电功率叫作实际功率(P实) 。
取一个标有“36V 25W”的电灯泡。把它接在36V的电路中，它正常发光；把它接在24V的电路中，它发光暗淡；把它接在40V的电路中，它发光强烈。
用电器的实际电功率随着它两端的电压的改变而改变。
U实 = U额，则 P实 = P额，用电器正常工作。U实 > U额，则 P实 > P额，可能烧毁用电器。U实 < U额，则 P实 < P额，用电器不能正常工作。
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率；灯泡的亮度是由灯泡的实际功率决定的。
甲灯标有“PZ 220V 100W” ，乙灯标有“PZ 220V 40W” ，将两盏灯并联接在220V电路中，比较两灯的亮度。
U甲实＝U甲额=220V， P甲实=P甲额=100W
U乙实＝U乙额=220V， P乙实=P乙额=40W
甲灯标有“PZ 220V 100W” ，乙灯标有“PZ 220V 40W” ，将两盏灯串联接在220V电路中，比较两灯的亮度。(不考虑灯丝电阻的变化)
分析：串联电路电流相同，选择公式P=I2R分析问题。
由公式P=I2R可知，乙灯比甲灯亮。
小明用一个标有额定电压为220V、额定功率为1100W的电热水壶烧水。若此时小明家的实际电压为200V，这时电热水壶实际消耗的功率是多少？(不考虑电热水壶的电阻随温度的变化)
电流做的功与完成这些功所用的时间的比
用电器正常工作时的电压叫作额定电压在额定电压条件下用电器的电功率叫作额定功率
1．灯泡L1和L2分别标有“PZ220-15”和“PZ220-60”字样，现在把它们串联在220 V的电源上，组成闭合回路（灯丝电阻不变），则（　　）A．灯泡L1和L2一样亮 B．灯泡L2比L1亮C．两灯的总功率小于15 W D．两灯的实际功率都变为额定功率的一半
2．如图所示的电路，电源电压3 V保持不变。闭合开关S1、S2，电流表的示数为0.3 A，则R1的阻值是 Ω；断开开关S2后，电流表示数为0.1 A，此时R2消耗的电功率是 W。
3．1 度电可以供 40 W 的灯泡工作多长时间？
4．一台电视机 5 h 耗电 1 度，这台电视机的电功率是多少?
5．如图是某电热水壶的铭牌。假设电热水壶的电阻不变，求：（1）电热水壶的电阻；（2）电热水壶正常工作5 min消耗的电能；（3）当电热水壶实际工作电压为110 V时，它的实际功率。
