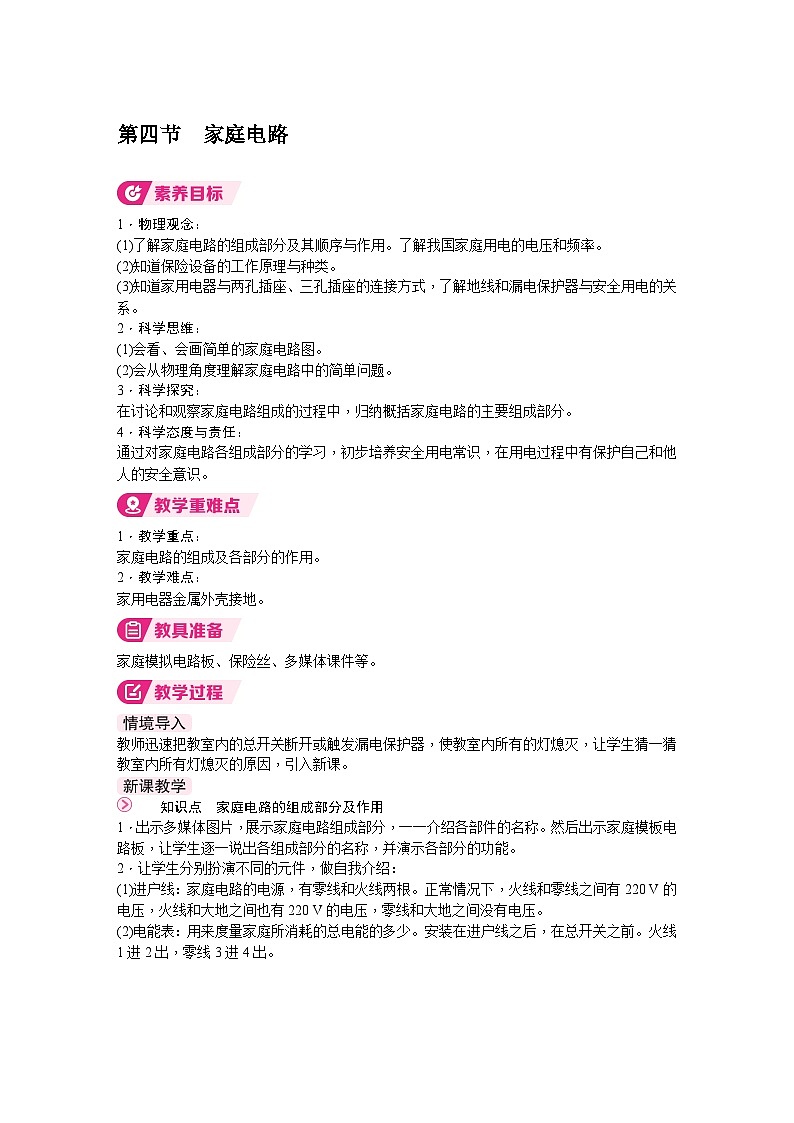

北师大版（2024）九年级全册（2024）第四节 家庭电路教学设计

这是一份北师大版（2024）九年级全册（2024）第四节 家庭电路教学设计，共2页。
1．物理观念：
(1)了解家庭电路的组成部分及其顺序与作用。了解我国家庭用电的电压和频率。
(2)知道保险设备的工作原理与种类。
(3)知道家用电器与两孔插座、三孔插座的连接方式，了解地线和漏电保护器与安全用电的关系。
2．科学思维：
(1)会看、会画简单的家庭电路图。
(2)会从物理角度理解家庭电路中的简单问题。
3．科学探究：
在讨论和观察家庭电路组成的过程中，归纳概括家庭电路的主要组成部分。
4．科学态度与责任：
通过对家庭电路各组成部分的学习，初步培养安全用电常识，在用电过程中有保护自己和他人的安全意识。
1．教学重点：
家庭电路的组成及各部分的作用。
2．教学难点：
家用电器金属外壳接地。
家庭模拟电路板、保险丝、多媒体课件等。
教师迅速把教室内的总开关断开或触发漏电保护器，使教室内所有的灯熄灭，让学生猜一猜教室内所有灯熄灭的原因，引入新课。
知识点 家庭电路的组成部分及作用
1．出示多媒体图片，展示家庭电路组成部分，一一介绍各部件的名称。然后出示家庭模板电路板，让学生逐一说出各组成部分的名称，并演示各部分的功能。
2．让学生分别扮演不同的元件，做自我介绍：
(1)进户线：家庭电路的电源，有零线和火线两根。正常情况下，火线和零线之间有220 V的电压，火线和大地之间也有220 V的电压，零线和大地之间没有电压。
(2)电能表：用来度量家庭所消耗的总电能的多少。安装在进户线之后，在总开关之前。火线1进2出，零线3进4出。
(3)总开关：
①作用：控制整个电路。
②连接：在电能表和保险设备之间，应串联在干路中。
③注意：安装时，闸刀向上是闭合，闸刀向下是断开。
(4)漏电保护器：家庭电路中发生漏电故障时会断开电路，以保障人身安全。
(5)保险设备：如果电流过大或出现短路现象，会自动切断电路。熔断器应串联在火线上。
(6)电灯：用电器，消耗电能。
(7)开关：控制和它串联的用电器。
(8)插座：两孔插座，左零右火；三孔插座，左零右火上接地。
3．教师补充说明：
(1)保险丝熔点低(可以把相同粗细的保险丝和铁丝放在火上烤，保险丝会熔断)，当电流过大时就会熔断，“牺牲自己，保全别人”。
(2)空气开关，使用方便，且“在保护别人的同时，也保全了自己”。
(3)保险丝和开关都要接在火线上(并通过作图说明原因)。
第四节 家庭电路
家庭电路 eq \b\lc\{(\a\vs4\al\c1(家庭电路的组成\b\lc\{(\a\vs4\al\c1(进户线（火线、零线）,电能表,总开关、分路开关,漏电保护器,保险设备,插座,用电器,导线)),三孔插座,三线插头))
本节课采用了“传递－接受”的模式来进行教学。在此种教学模式的探索中，我总结如下：
教学是一门有遗憾的艺术，虽然课前有较充足的准备，也很仔细地考虑了各个环节。但是，上完课发现有的地方其实还可以做得更好。比如，教学过程中语言过于平淡，没有抑扬顿挫，还得加强训练。在让学生动手的环节中，还可以更加放手，让学生自己去探究，语言方面还可以更加精炼，课堂气氛可以进一步被调动，这些地方均有遗憾。在今后的教学中我会多多注意，不断提高自己的教学水平。
