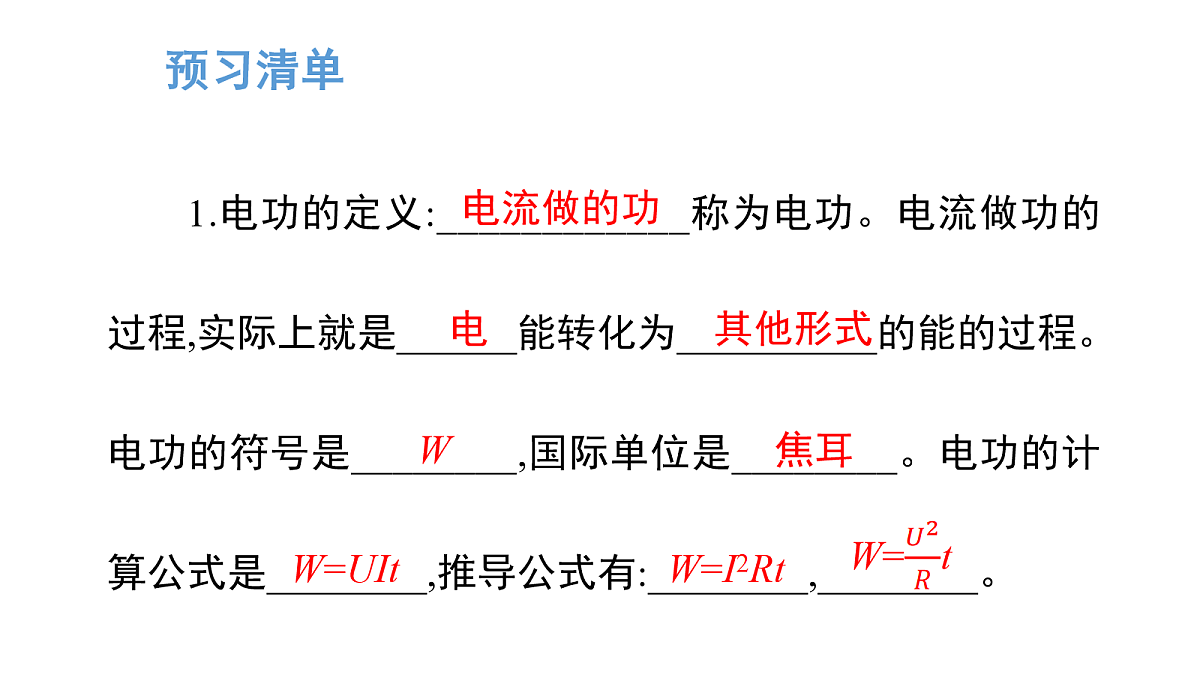

1.电功的定义:____________称为电功。电流做功的过程,实际上就是______能转化为__________的能的过程。电功的符号是________,国际单位是________。电功的计算公式是________,推导公式有:________,________。

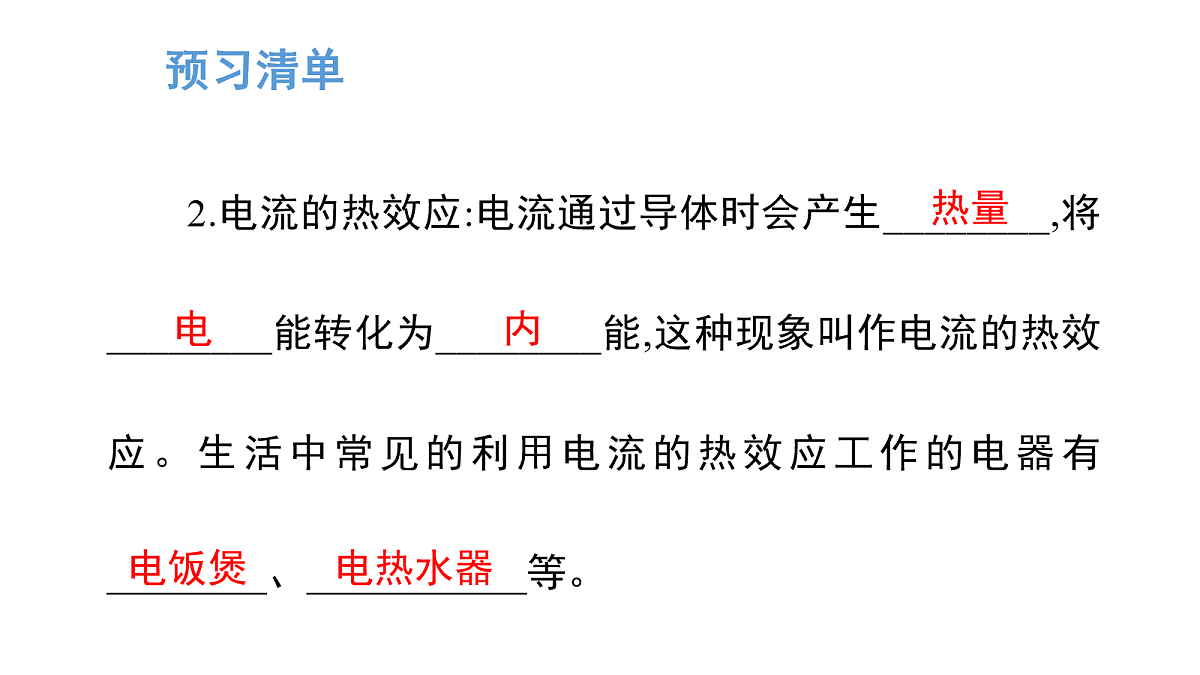

2.电流的热效应:电流通过导体时会产生________,将________能转化为________能,这种现象叫作电流的热效应。生活中常见的利用电流的热效应工作的电器有________、___________等。

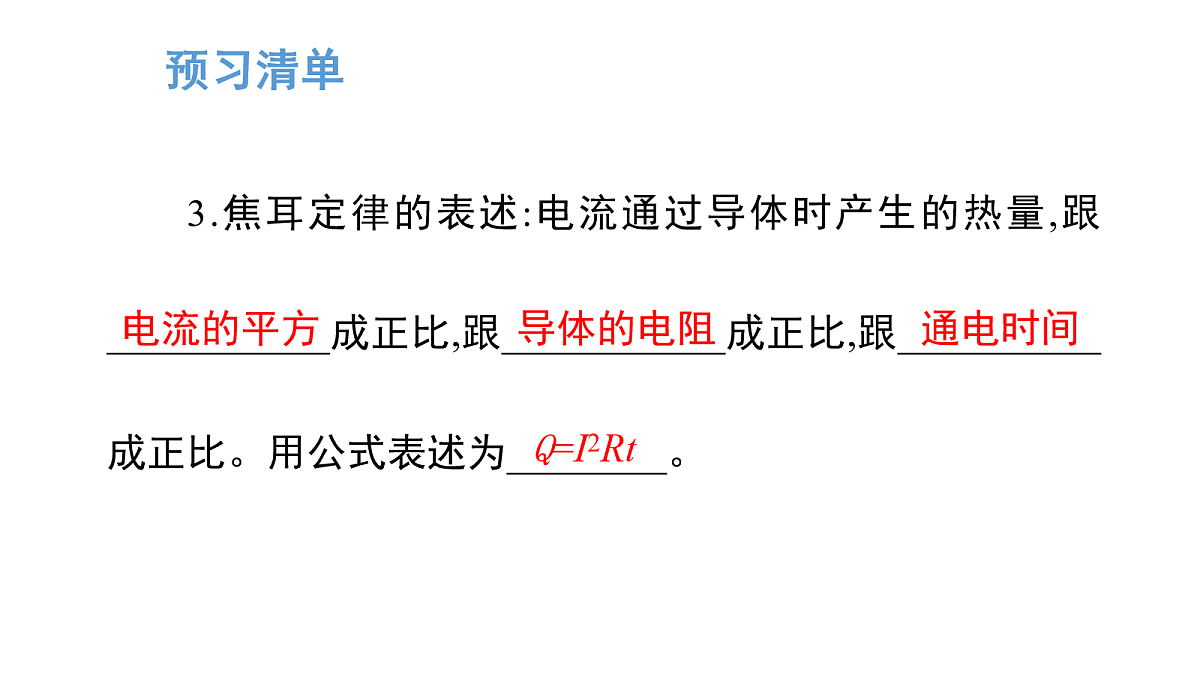

3.焦耳定律的表述:电流通过导体时产生的热量,跟___________成正比,跟___________成正比,跟__________成正比。用公式表述为________。
展示两片长度相同、但横截面积相差较大的锡箔纸,断开开关,把它们串联接入电源电压为9 V的电路中。问题:1.哪片锡箔纸的电阻较大?2.断开开关时,电路中有电流通过吗? 闭合开关后,通过两片锡箔纸的电流有什么关系?3.闭合开关后,会出现什么现象?4.闭合开关后,会有什么能量转化?

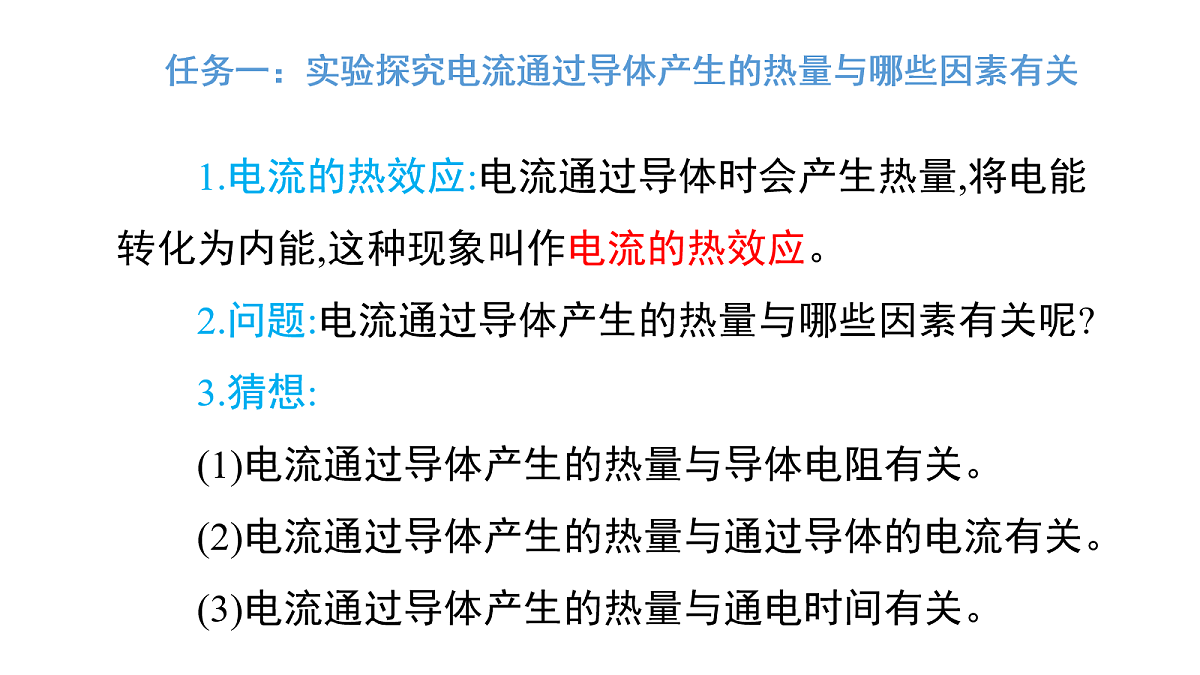

任务一：实验探究电流通过导体产生的热量与哪些因素有关
1.电流的热效应:电流通过导体时会产生热量,将电能转化为内能,这种现象叫作电流的热效应。2.问题:电流通过导体产生的热量与哪些因素有关呢?3.猜想:(1)电流通过导体产生的热量与导体电阻有关。(2)电流通过导体产生的热量与通过导体的电流有关。(3)电流通过导体产生的热量与通电时间有关。

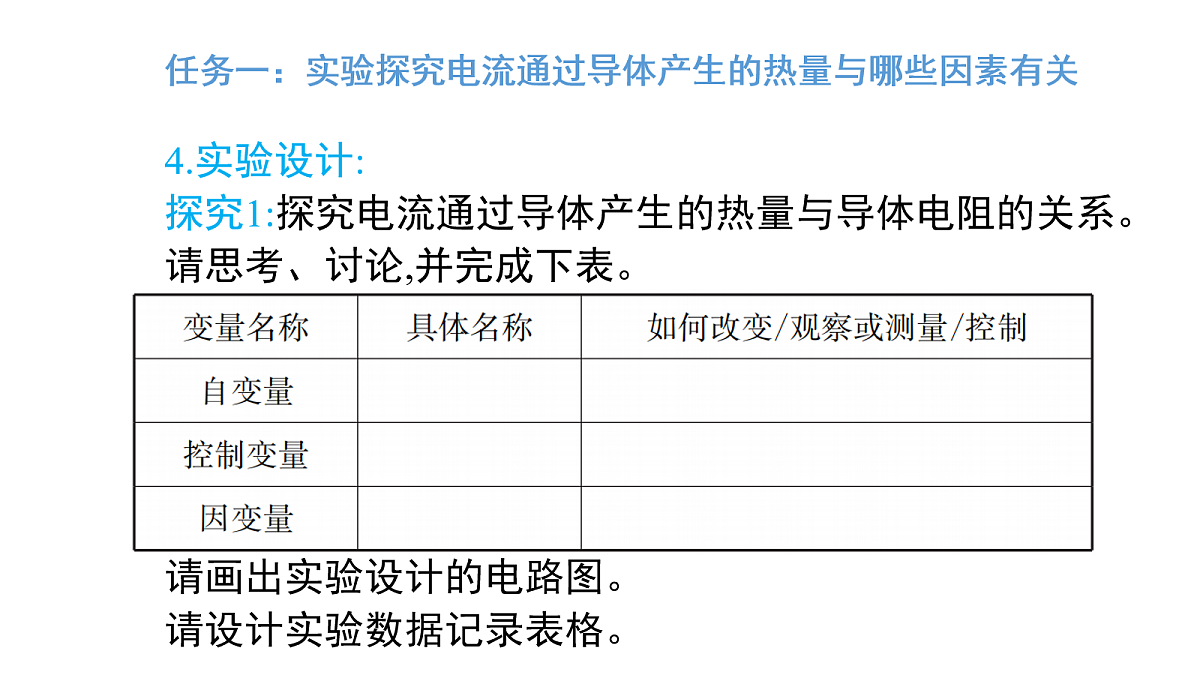

4.实验设计:探究1:探究电流通过导体产生的热量与导体电阻的关系。请思考、讨论,并完成下表。
请画出实验设计的电路图。请设计实验数据记录表格。
探究2:探究电流通过导体产生的热量与通过导体的电流的关系。请思考、讨论,并完成下表。
探究3:探究电流通过导体产生的热量与通电时间的关系。请思考、讨论,并完成下表。
5.进行实验、分析与论证:展示实验器材并进行演示实验,提醒学生注意观察。根据实验数据,分析实验结果,得出结论:
(1)在电流大小和通电时间相同的条件下,________越大,液体的温度升高得越________,表明电流通过导体产生的热量越________。(2)在导体电阻大小和通电时间相同的条件下,______越大,液体的温度升高得越________,表明电流通过导体产生的热量越________。(3)在导体电阻大小和电流大小相同的条件下,______越长,液体温度升高得越________,表明电流通过导体产生的热量越________。
6.实验评估:利用探究1的器材,能探究电流通过导体产生的热量与通过导体电流大小是否有关吗?需要添加器材吗? 如何进行?
英国物理学家焦耳做了大量实验,最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系:电流通过导体时产生的热量,跟电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比。这个规律叫作焦耳定律。计算公式:Q=I2Rt。电流通过导体时,电能全部转化为内能时,电流产生的热量Q 就等于消耗的电能W,即Q=W=UIt。
例题 一个电热杯的额定电压为220 V,其额定功率为300 W。此电热杯正常工作时,2 s内消耗的电能是多少?解 Q=W=UIt=Pt=300 W×2 s=600 J。
任务三：电流热效应的应用与危害
1.应用:电流的热效应在生产生活中有着广泛的应用。展示利用电流热效应工作的电器,如电饭锅、电暖器、电热水壶、电烙铁等,简要分析它们的工作原理,了解电流热效应在生活中的广泛应用。
2.危害及预防措施:常见的用电器,如电视机、计算机、电风扇等,在工作过程中都不可避免地发热。这也是电流热效应的表现,它既会浪费能源,又可能导致用电器因温度过高而被烧毁,如电线发热引发火灾等,因此很多用电器采用设置散热孔、散热片或在发热部位安装散热风扇等方法散热。
1.电流通过导体时会产生热量,将电能转化为内能,这种现象叫作电流的热效应,电流通过导体时产生的热量多少与电流大小、电阻大小、通电时间长短有关。2.焦耳定律:电流通过导体时产生的热量,跟电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比。计算公式Q=I2Rt。3.电流的热效应在生活中有广泛应用,但也可能带来危害,要合理利用并采取预防措施。
1.下列用电器属于利用电流热效应工作的是 ( )A.电饭锅 B.电风扇 C.计算机 D.电视机
2.某导体的电阻是10 Ω,通过它的电流为1 A,通电1 min时,导体上产生的热量是多少?Q=I2Rt=(1 A)2×10 Ω×(1×60) s=600 J。
3.小明想探究电流通过导体产生的热量与哪些因素有关。她连接了如图所示的电路进行实验,其中两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油,两个电热丝的电阻值分别为R1、R2(R1
