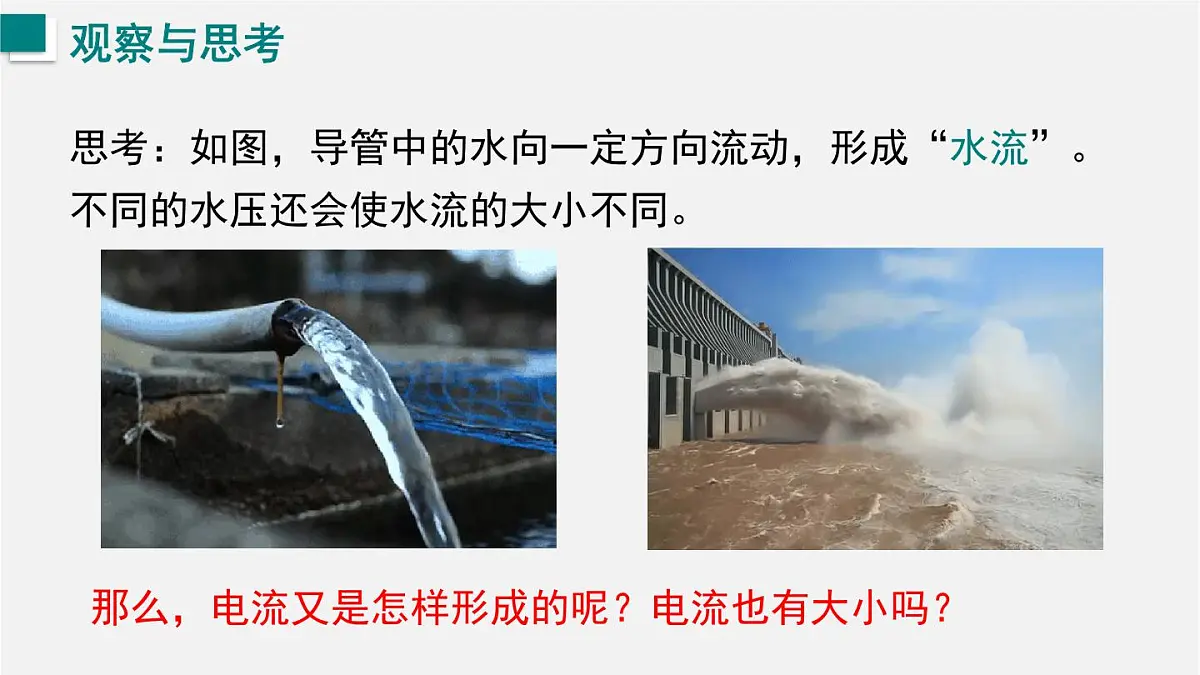

思考：如图，导管中的水向一定方向流动，形成“水流”。不同的水压还会使水流的大小不同。
那么，电流又是怎样形成的呢？电流也有大小吗？

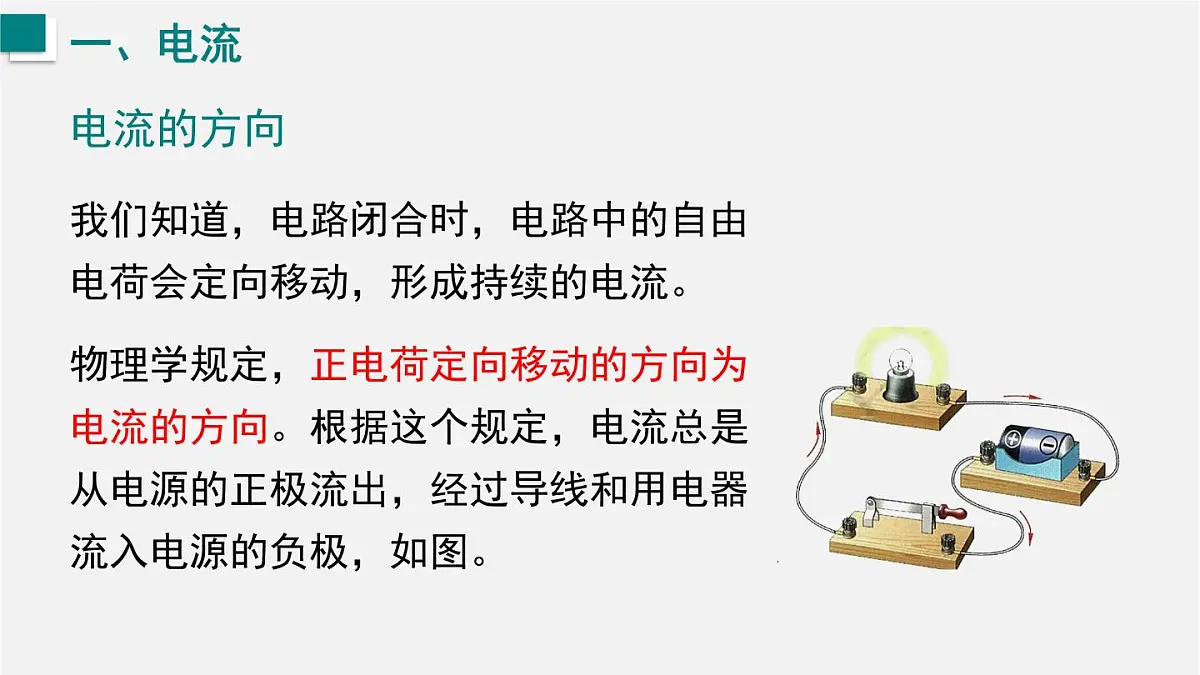

物理学规定，正电荷定向移动的方向为电流的方向。根据这个规定，电流总是从电源的正极流出，经过导线和用电器流入电源的负极，如图。
我们知道，电路闭合时，电路中的自由电荷会定向移动，形成持续的电流。

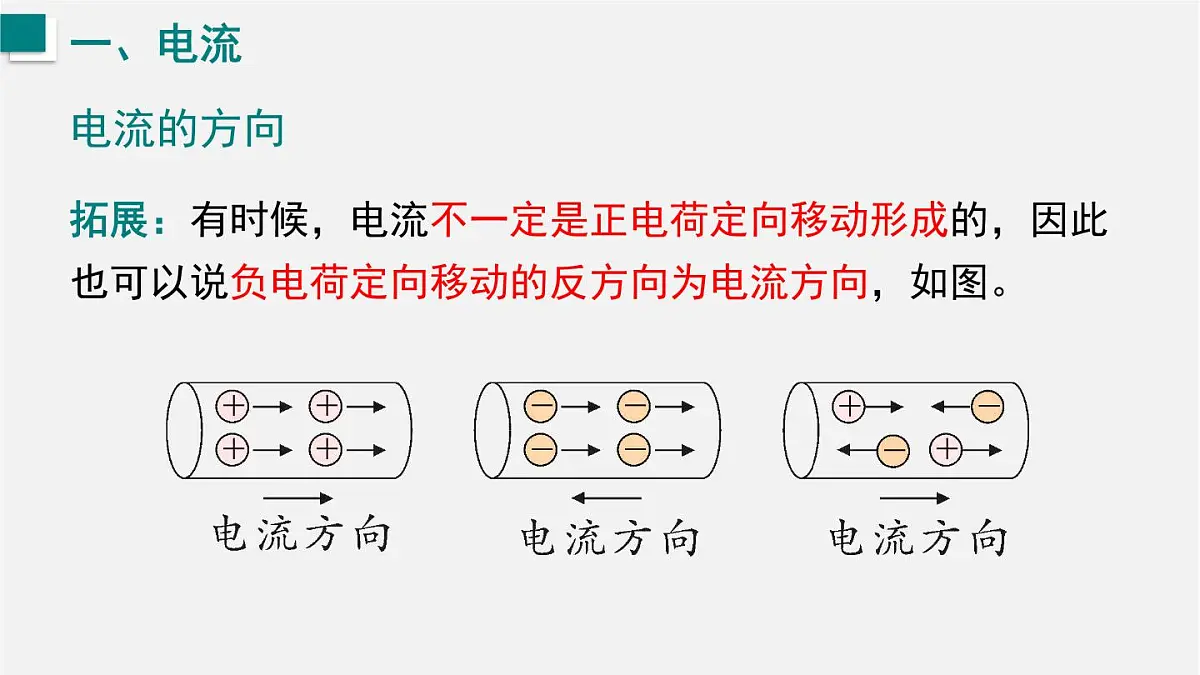

拓展：有时候，电流不一定是正电荷定向移动形成的，因此也可以说负电荷定向移动的反方向为电流方向，如图。
电流与“水流”类似，水流有方向、大小，电流也有方向、大小。

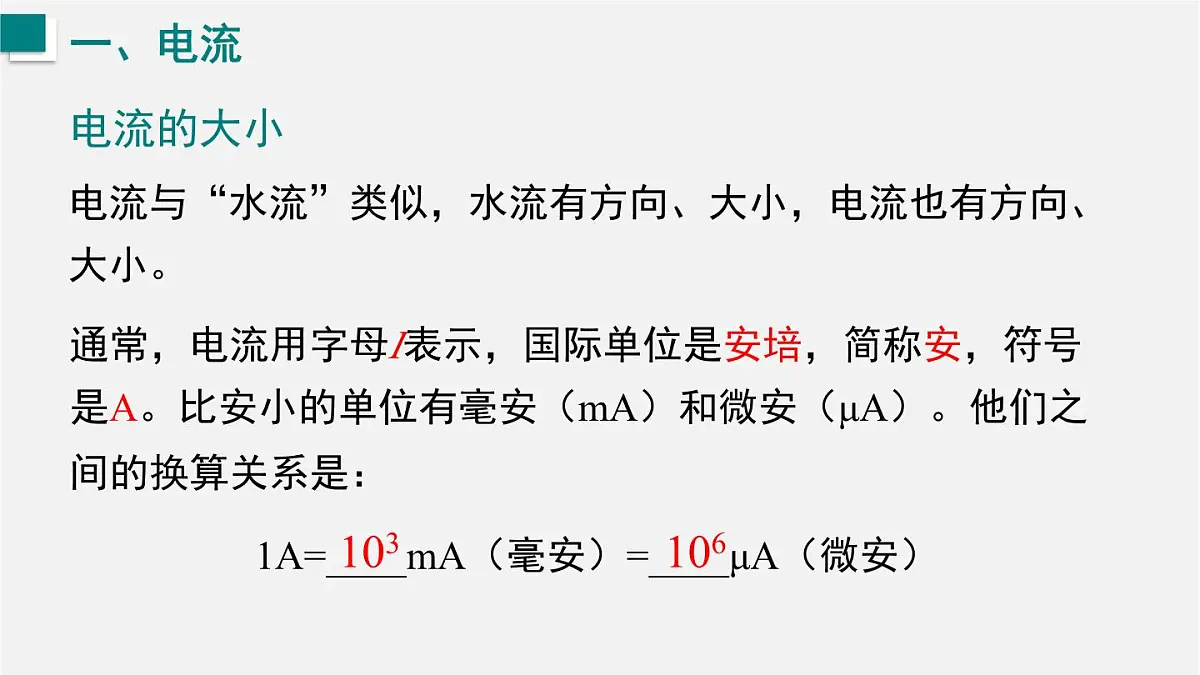

通常，电流用字母I表示，国际单位是安培，简称安，符号是A。比安小的单位有毫安（mA）和微安（μA）。他们之间的换算关系是：
1A=____mA（毫安）=____μA（微安）

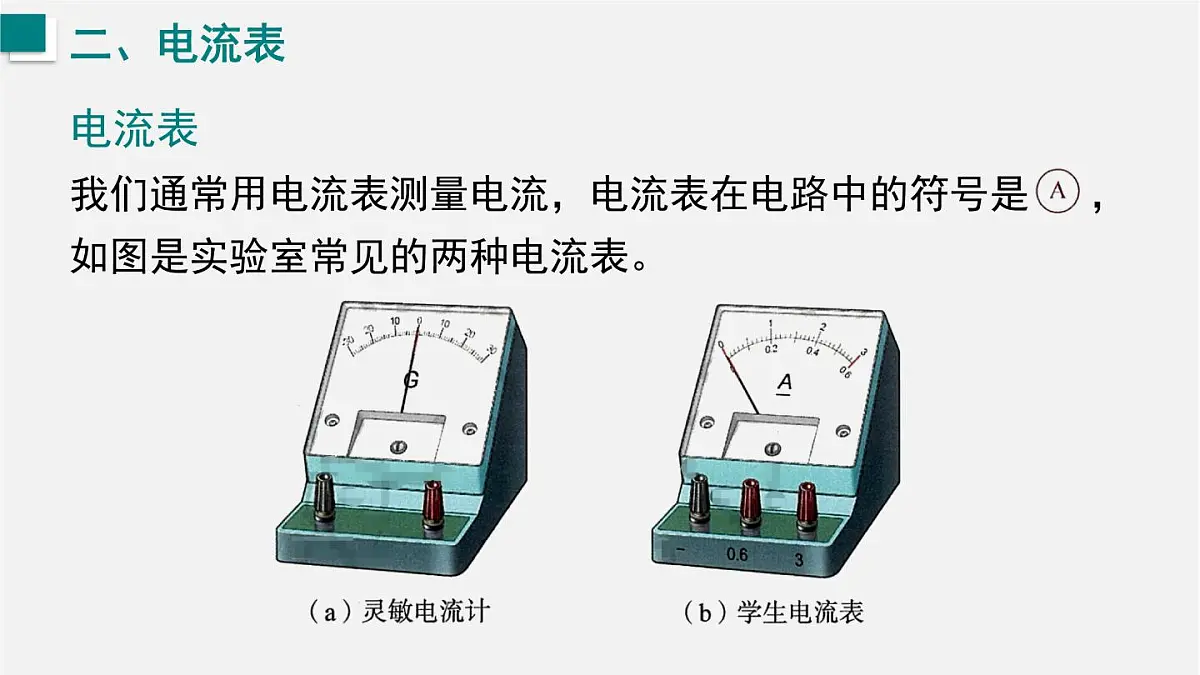

电流表的标志，也表示表盘上的数值单位是A
正接线柱，量程是0~0.6A
正接线柱，量程是0~3A
使用前检查指针是否指零，若指针不指零刻度线，应该用螺丝刀调零。
使用时，电流表必须与被测用电器串联，让电流从正接线柱流进电流表，从负接线柱流出电流表。
被测电流的大小不能超过电流表的量程。（测量电流不能超过最大测量值，否则就会烧坏电流表。估计被测电流的大小，或通过试触选择合适量程）
不允许电流表直接接到电源的两极。否则，电流表将很快烧坏，电流表内部构造比较精密，使用不当很容易损坏电流表。
估计被测电流的大小，或通过试触选择合适量程
确定量程：0~0.6 A
分度值：0.2A/10＝0.02A
0.2A×2=0.4A
0.02A×4=0.08A
0.4A＋0.08A=0.48A
分度值：1A/10＝0.1A
0.1A×4=0.4A
2A＋0.4A=2.4A
1.学习使用电流表。2.用电流表测量电路中的电流。
电池组、电流表、小灯泡、开关及导线。
1.选择电流表的合适量程，按照电路图将实验器材规范的连接起来，电流表串联在电路图的A处。
2.闭合开关，待指针稳定后，根据所指的刻度读出被测电流的大小，记录在自己设计的表格中。重复测量。
3.将电流表串联在电路图中的B处，重复步骤2。
1.写出电流表分别串联在A处和B处测得的电流，并记录在表格中。
2.总结得出流入和流出灯泡电流的关系。
1.电流表指针左偏：2.电流表指针偏到最右端：3.电流表向右偏转很小角度：4.电流表读数相差5倍：
电流表正负接线柱接反。
错将小量程读成大量程。
拓展：电流表使用中的常见故障
测量：用电流表测量电流
电流：表示电流大小的物理量，用字母I表示。
单位：安培（简称安），符号是A。
换算关系：1mA=10－3A；1μA=10－6A。
电流表：测量电流的仪表。
使用前：调零，观察量程、分度值。
使用时：要串联在电路中，要“＋”进“－”出；要选择合适的量程；禁止电流表直接连电源两端。
读数：先明确量程，再确定分度值， 视线正对刻度盘。
1. 如图所示是电流表的表盘，则其示数是（ ） A或1.40 A
当量程为0~0.6 A时，分度值为0.02A
0.2＋0.02×4＝0.28A
当量程为0~3A时，分度值为0.1A
1＋0.1×4＝1.40A
2. 在探究并联电路电流的特点时，小李同学测得一支路中的电流为0.50 A。请在如图所示的电流表中标出这个电流值。
3. 在图甲的四幅电路图中，与图乙所示实物图对应的是（ ）
电流表测谁电流和谁串联
