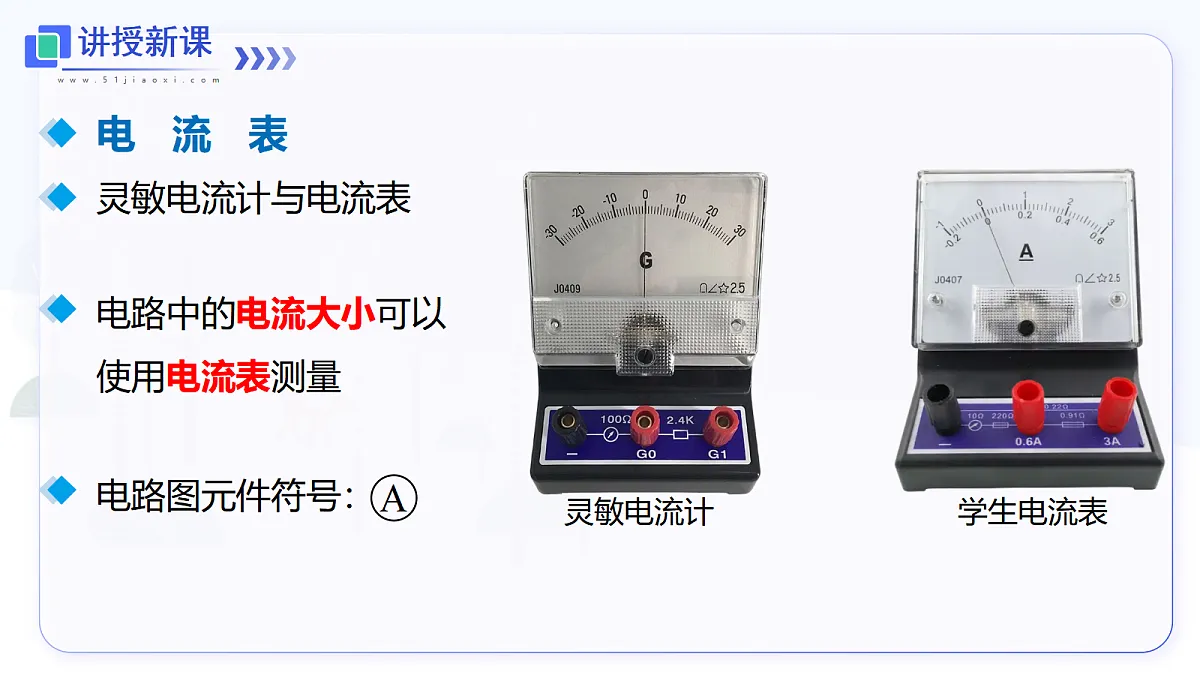

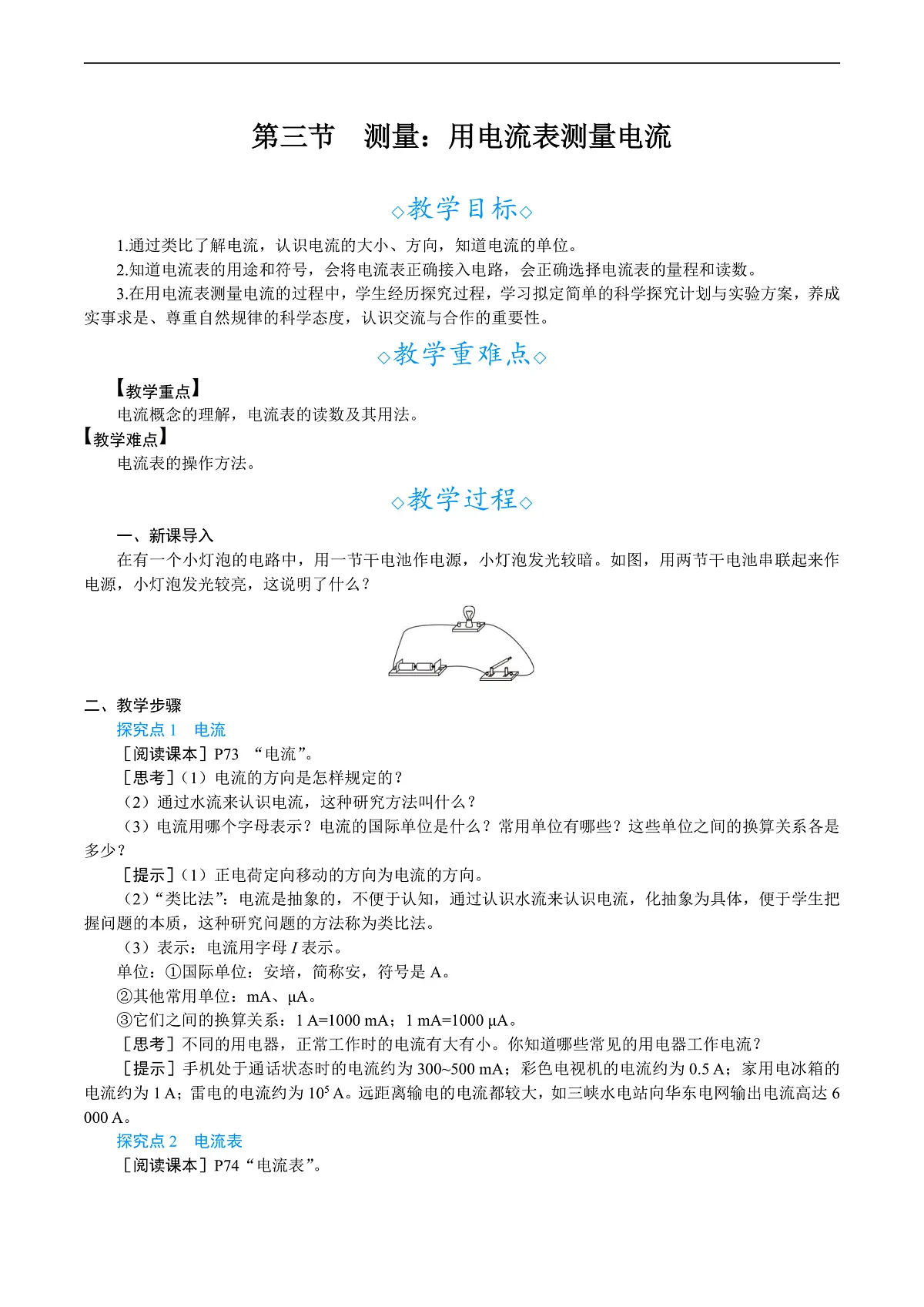

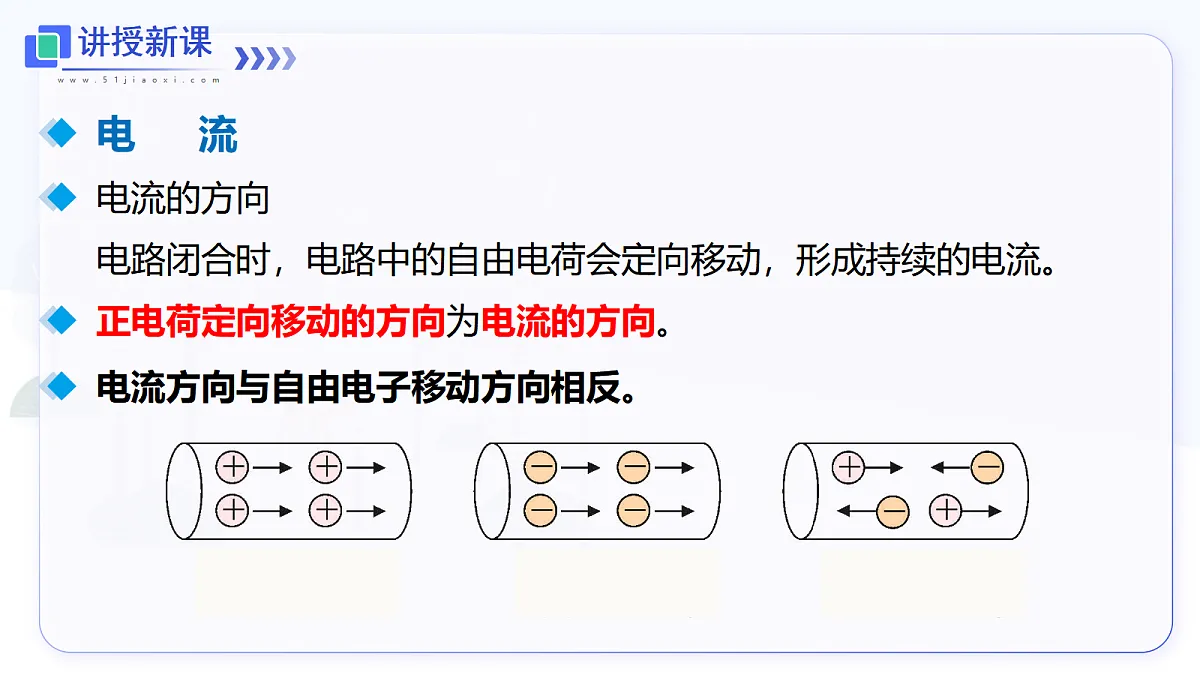

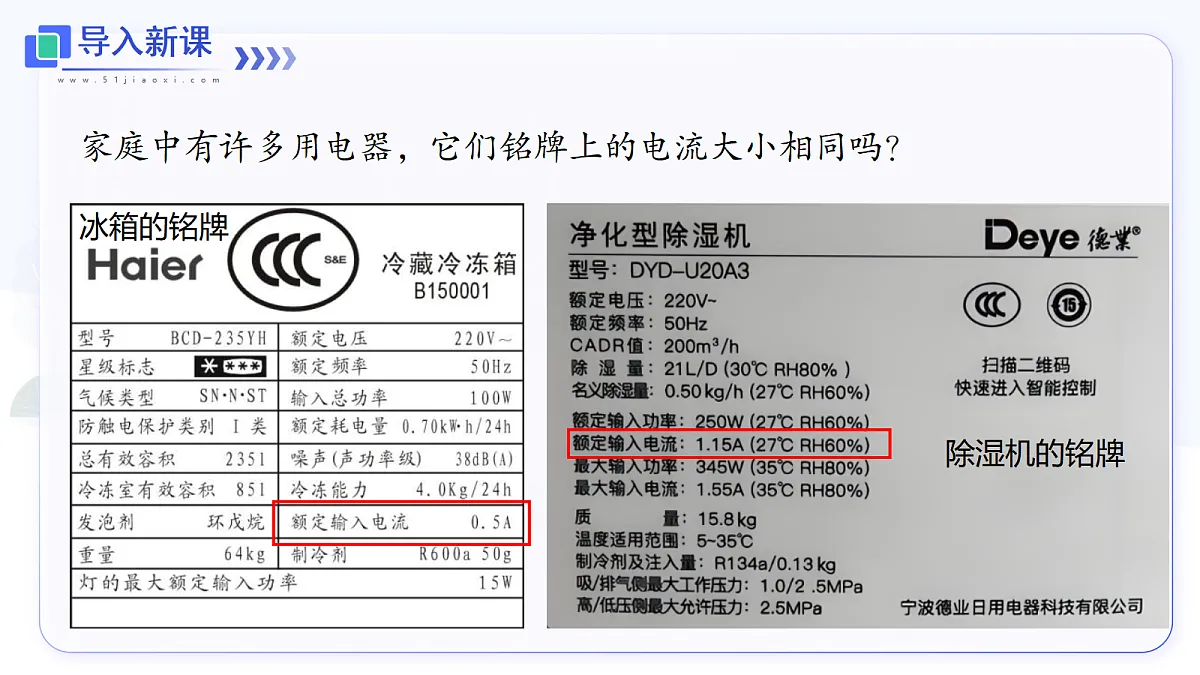

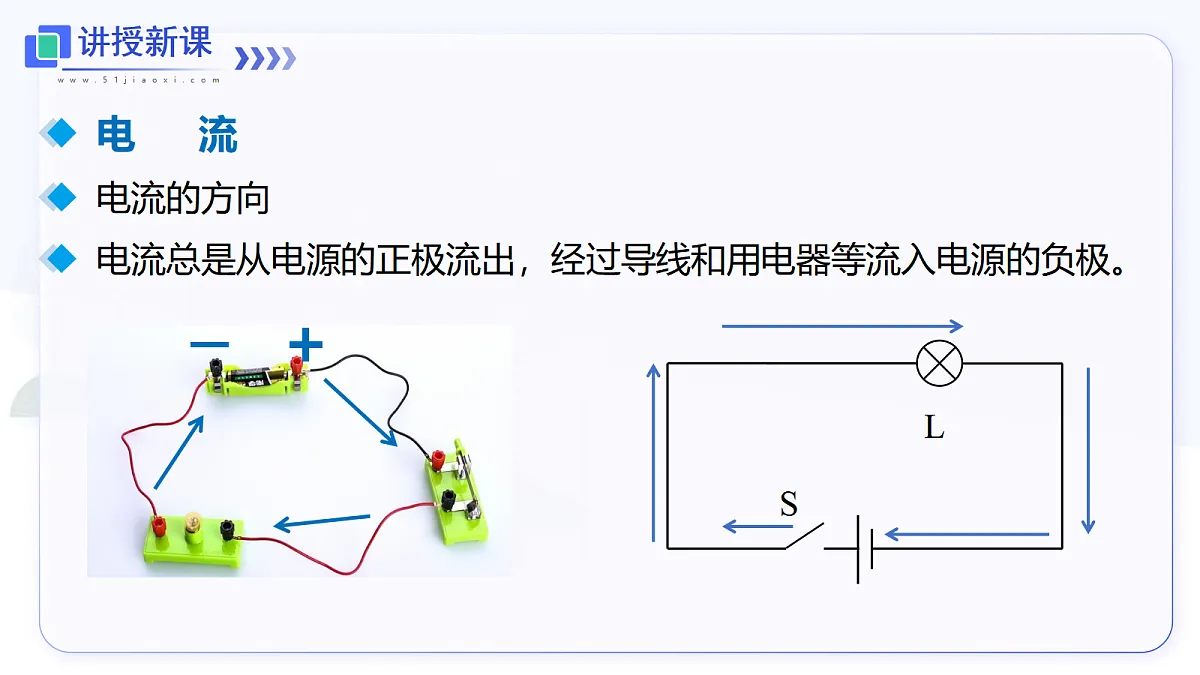

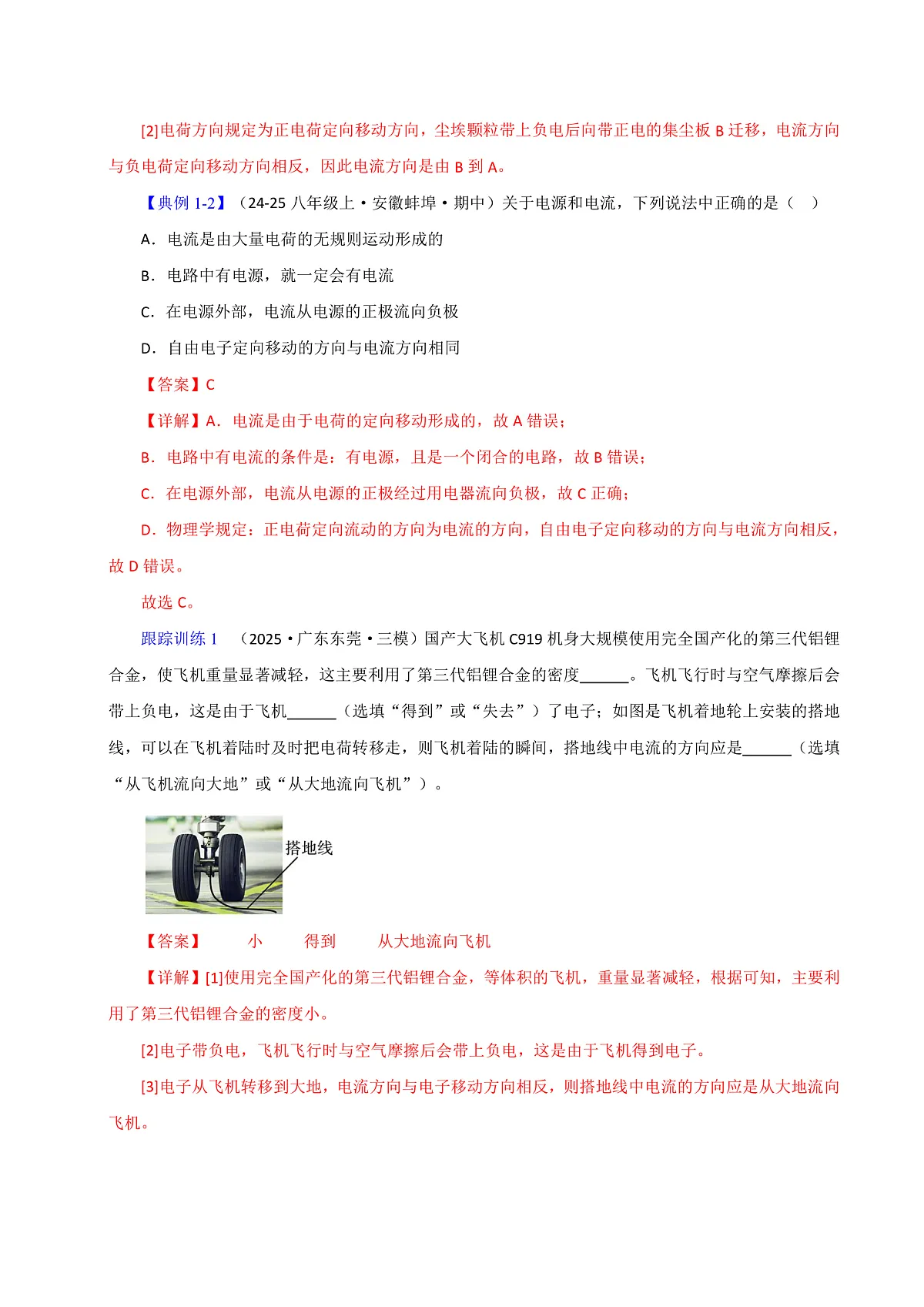

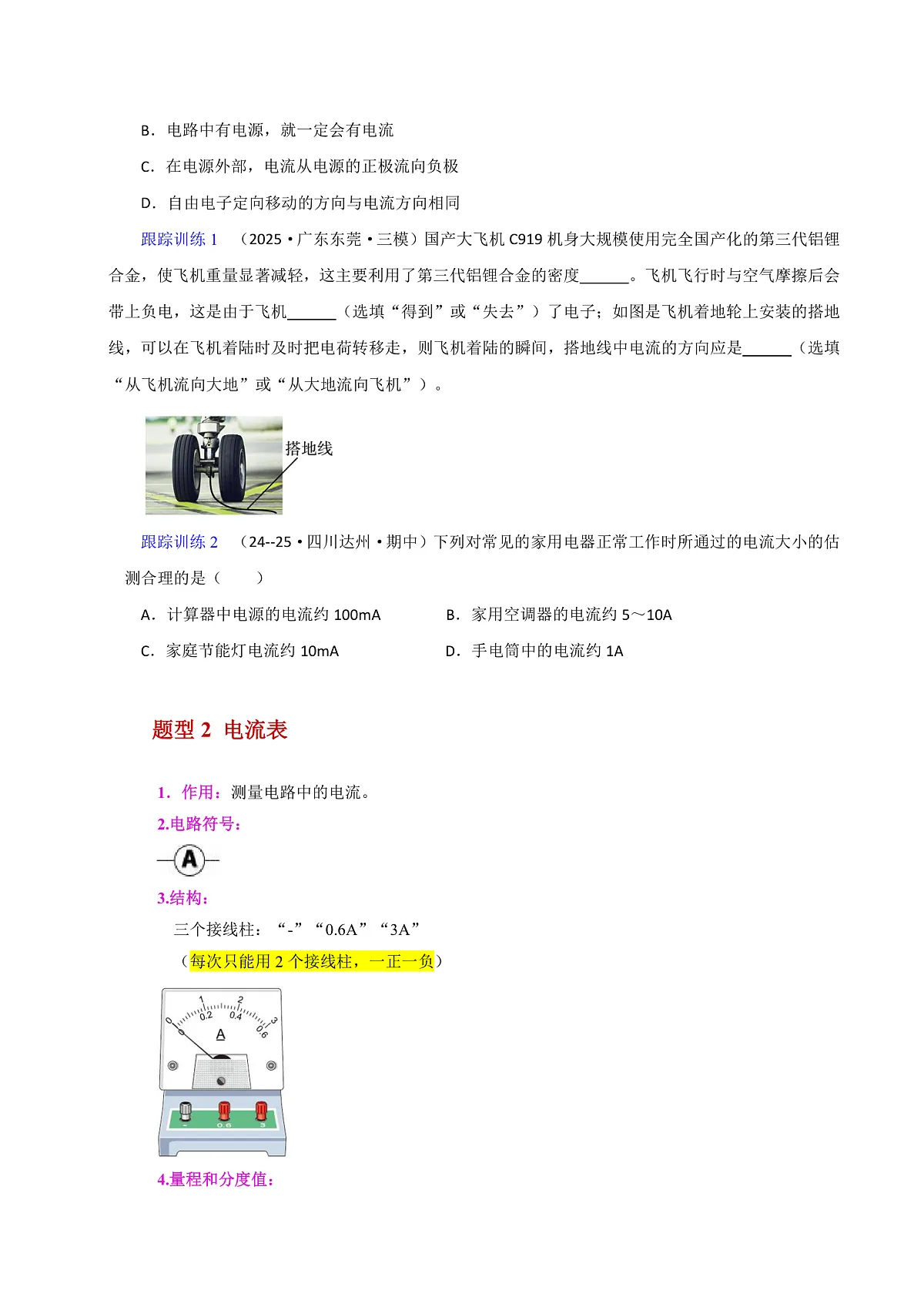

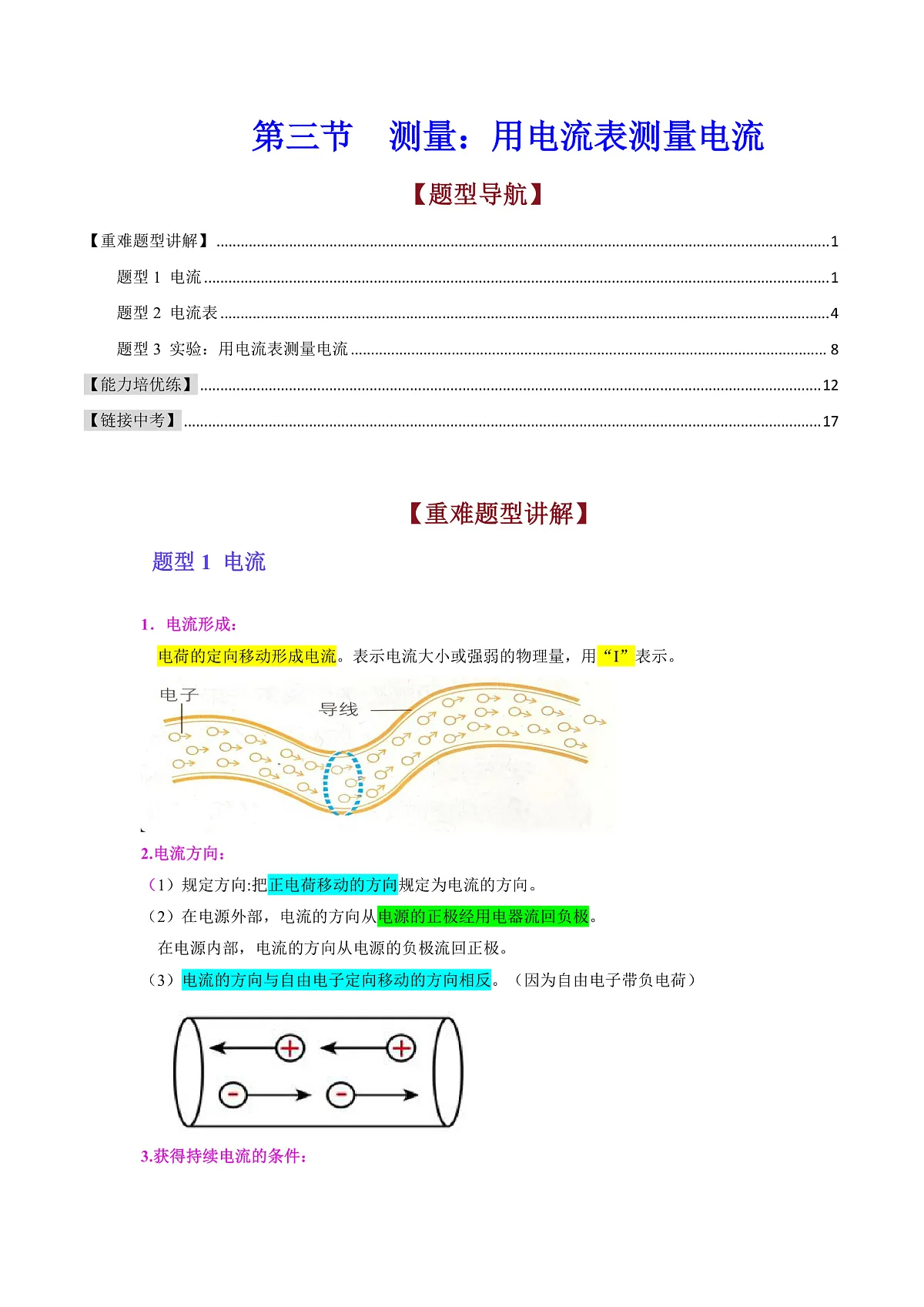

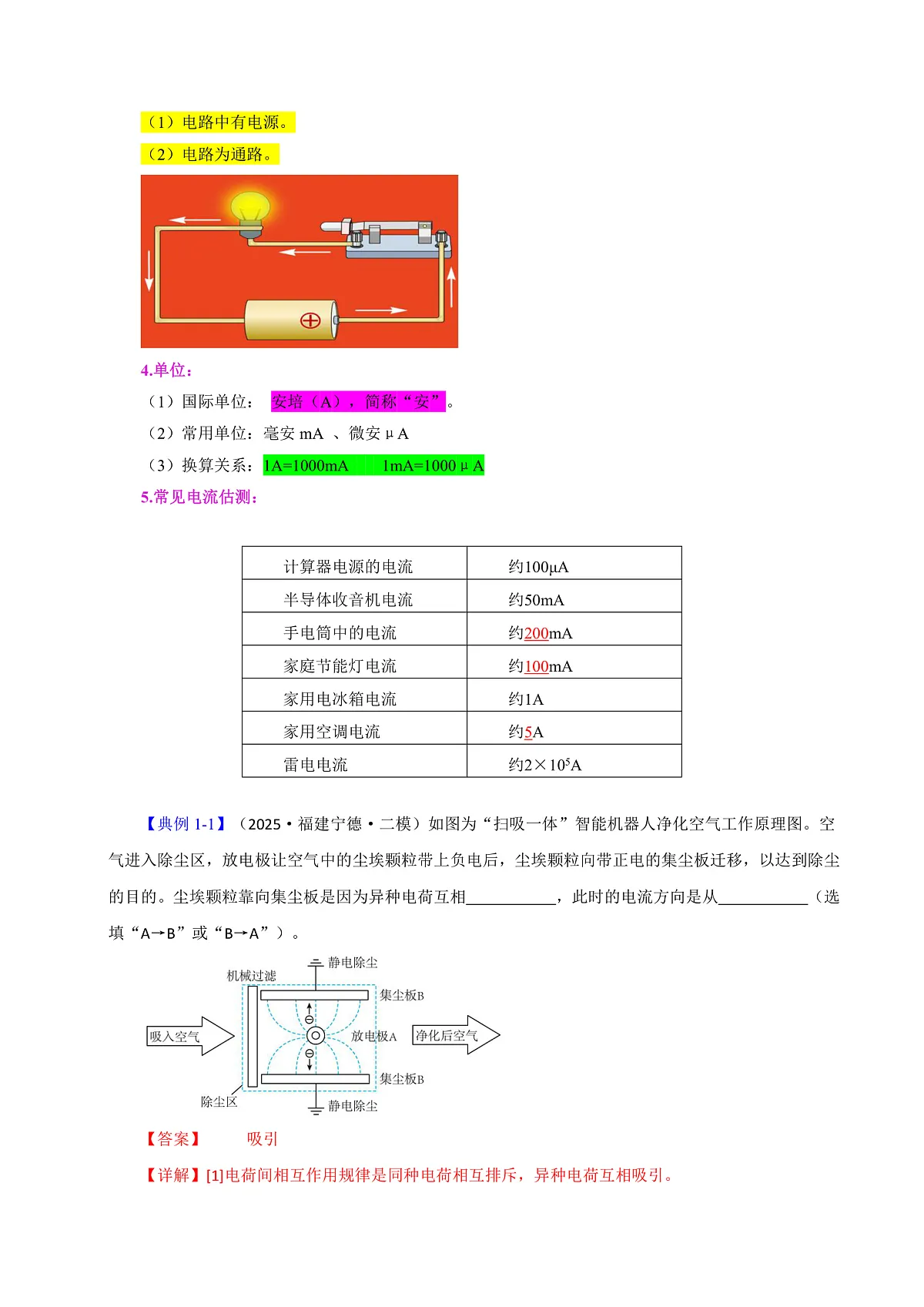

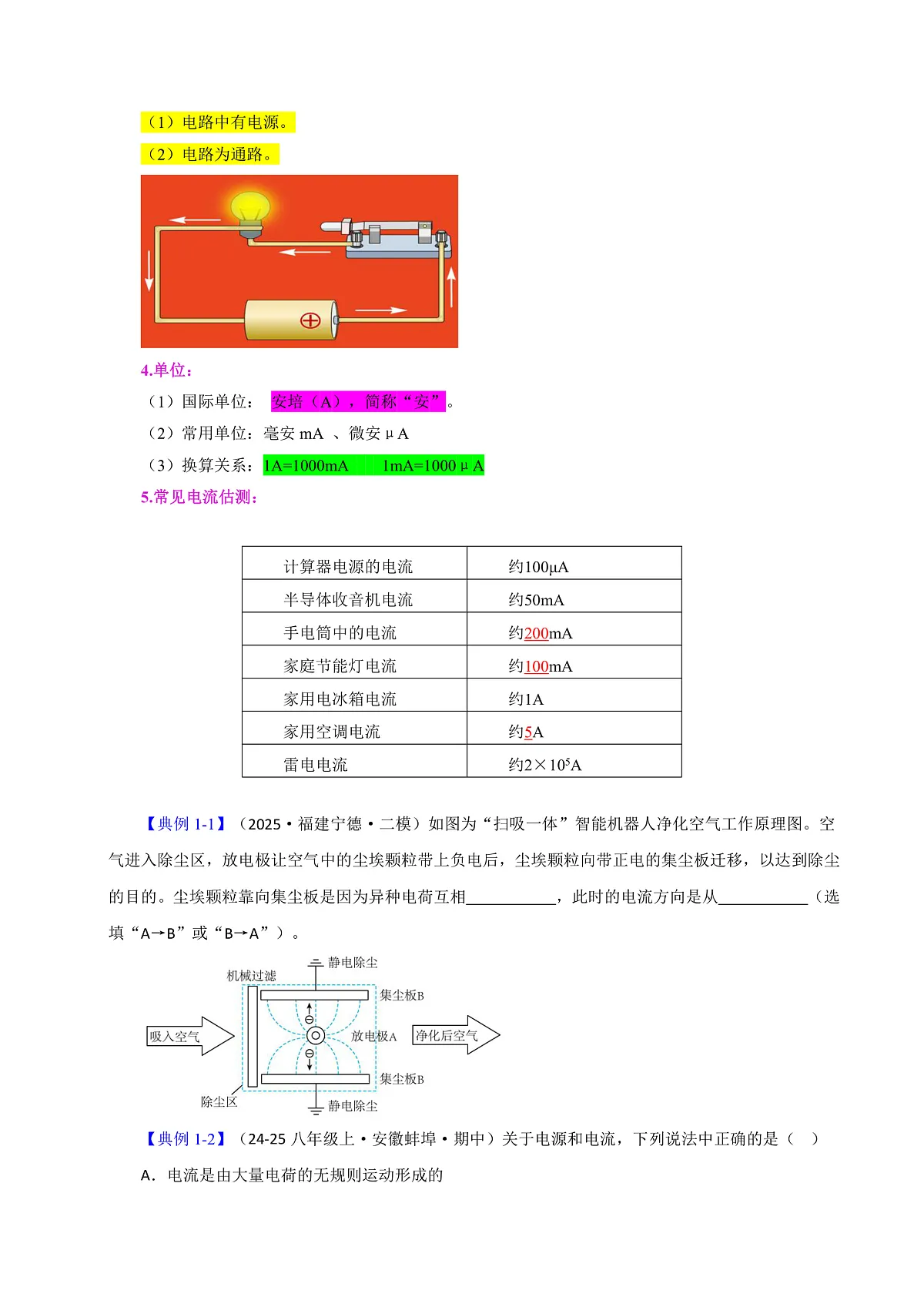

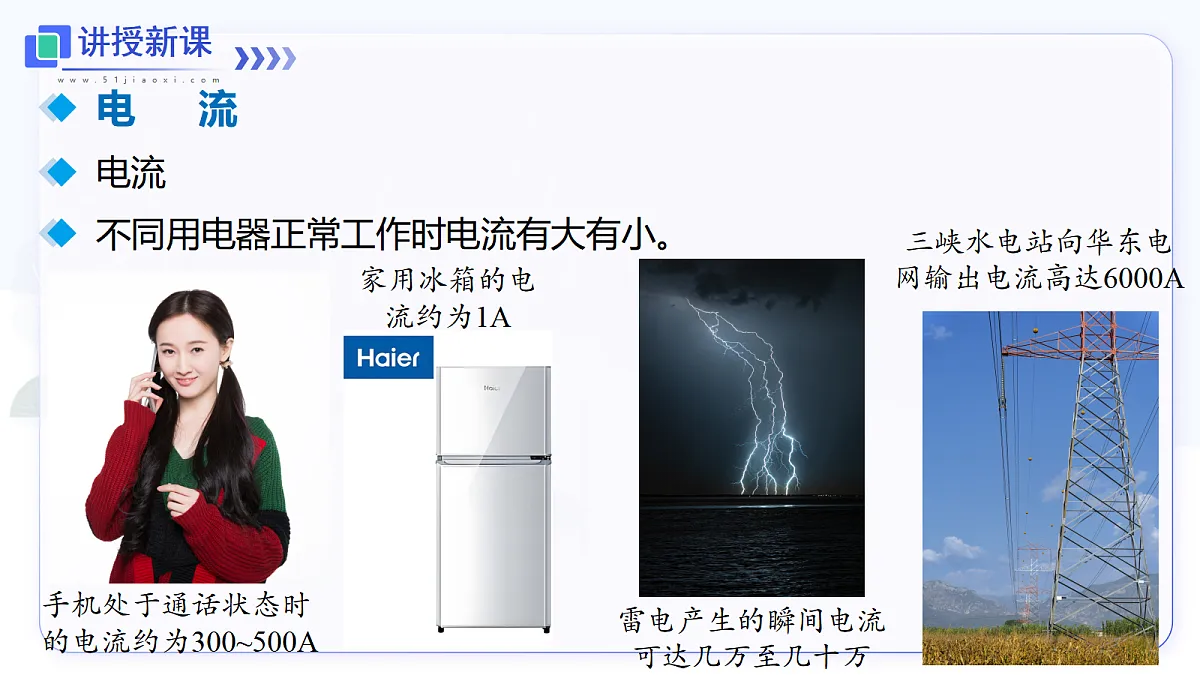

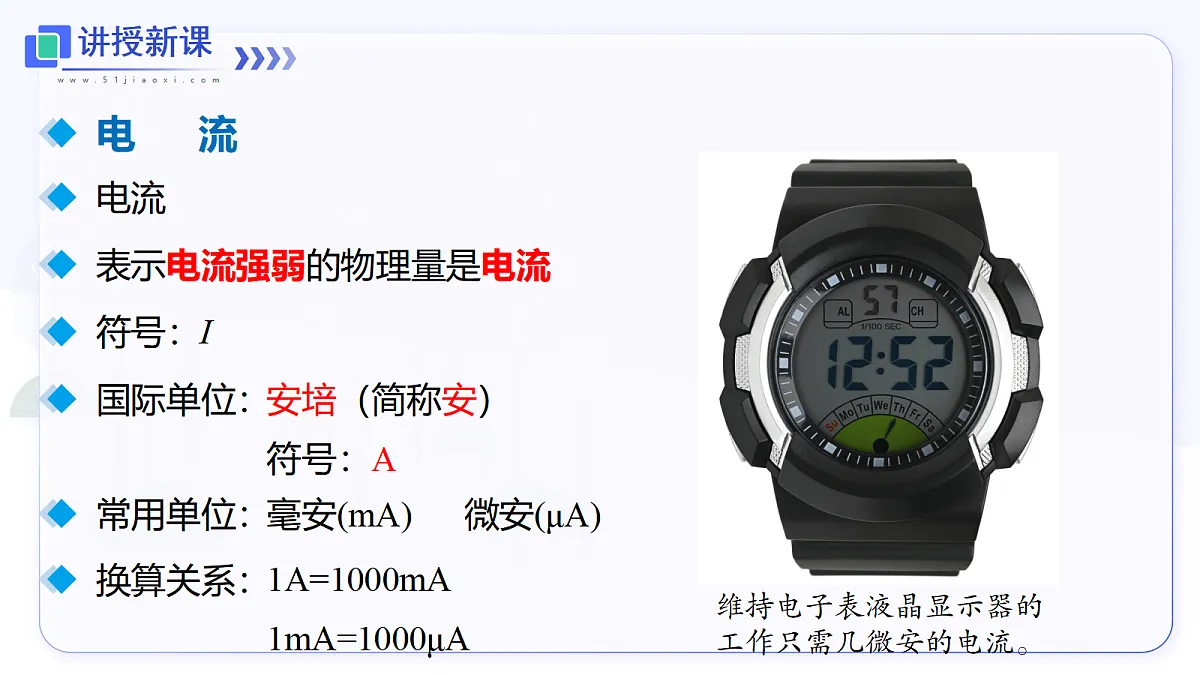

15.3 测量：用电流表测量电流1. 能完成“用电流表测量电流”的实验；2. 会正确选择电流表量程；3. 能将电流表正确接入电路进行测量；4. 能正确读取电流表的示数；5. 能按要求完成实验报告。家庭中有许多用电器，它们铭牌上的电流大小相同吗？电流电流的方向电路闭合时，电路中的自由电荷会定向移动，形成持续的电流。正电荷定向移动的方向为电流的方向。电流方向与自由电子移动方向相反。电流电流的方向电流总是从电源的正极流出，经过导线和用电器等流入电源的负极。电流电流表示电流强弱的物理量是电流符号：I国际单位：安培（简称安）符号：A常用单位：毫安(mA) 微安(μA)换算关系：1A=1000mA1mA=1000μA维持电子表液晶显示器的工作只需几微安的电流。电流电流不同用电器正常工作时电流有大有小。电流表灵敏电流计与电流表电路中的电流大小可以使用电流表测量电路图元件符号：A学生电流表灵敏电流计电流表灵敏电流计与电流表灵敏电流计用于测量微小电流。电流表灵敏电流计与电流表刻度盘数值单位指针调零螺母红色为正接线柱黑色为负接线柱量程为0~0.6A量程为0~3A学生电流表用于测量实验中的一般电流电流表电流表的使用 电流表使用前需要调零调零前调零后电流表电流表的使用(1) 电流表必须与被测用电器串联，让电流从正接线柱流入，从负接线柱流出。电流从红色的正接线柱流入电流从黑色的负接线柱流出电流表电流表的使用(1) 电流表必须与被测用电器串联，让电流从正接线柱流入，从负接线柱流出。在电路中，电流表可以被视为一根导线。当电流表与用电器并联时，电流从电流表流过而不经过用电器，此时用电器被短路，无法测量通过用电器的电流大小，若电路内无其他用电器，电流表会被烧坏。电流表电流表的使用(1) 电流表必须与被测用电器串联，让电流从正接线柱流入，从负接线柱流出。电流表的正负接线柱接反会使电流表倒转，会损坏电流表。电流表电流表的使用(2) 被测电流的大小不能超过电流表量程。电路内的电流大小：0.223A电流表指针位置电流表示数大于0.6A电流表被烧坏电流表电流表的使用(3) 不允许电流表直接接到电源的两极。电流表会被烧坏电流表电流表的使用“3A”正接线柱+负接线柱“0.6A”正接线柱+负接线柱0~3A0~0.6A1A0.2A0.1A0.02A电流表电流表的使用请读出下图中电流表的示数：量程：分度值：读数：0~3A0.1A0.2A量程：分度值：读数：0~0.6A0.02A0.5A读数：0.3A实验：用电流表测量电流【实验目的】1. 学习使用电流表。2. 用电流表测量电路中的电流。【实验器材】电池组、电流表、小灯泡、开关及导线。实验：用电流表测量电流【实验步骤】1. 选择电流表的合适量程，按照电路图将实验器材规范地连接起来，电流表串联在电路图的A处。实验：用电流表测量电流【实验步骤】若测量前无法估计待测电流的大小，可先选择电流表的较大量程接入电路，然后将开关闭合后迅速断开（试触），观察电流表指针的偏转情况。若电流表的示数在较小量程范围内，则选择较小量程。实验：用电流表测量电流【实验步骤】2. 闭合开关，待指针稳定后，根据所指的刻度读出被测电流的大小，记录在自己设计的记录表中。重复测量。3. 将电流表串联在电路图B处，重复步骤2。注意待测电流不能超过电流表的量程，不要把电流表的正、负接线柱接反，以免损坏电流表。实验准备及连线过程中都要断开开关。实验：用电流表测量电流【实验步骤】实验：用电流表测量电流【实验结论】流入小灯泡的电流与流出小灯泡的电流大小相等；被测电流的大小与电流表所在的位置无关。实验：用电流表测量电流【交流讨论】若是由两个灯泡组成的串联电路，电路中各处的电流大小是否相同？实验：用电流表测量电流【交流讨论】1. 电流表指针左偏：2. 电流表指针偏到最右端：3. 电流表指针右偏很小：4. 电流表读数相差5倍：电流表正负接线柱接反。电流表量程选小了。电流表量程选大了，为了测量准确，应换用小量程。错将小量程电流读成大量程。实验中出现下列情况的原因是什么？1. 小王家的一台电视机正常工作时的电流为500mA，相当于 A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 μA。2×10112. 为防止电流表损坏，若不能估计电流大小，在选择量程时，应先用 量程进行试触，同时观察电流表指针偏转情况，若指针的偏转角度过小，应选用 量程进行测量.（均选填“大”或“小”）。大小0.53. 如图所示电路，下列分析正确的是（　　）A．只闭合S1时，L1发光L2不发光，A1测L1电流B．闭合Sl、S2时，L1、L2短路，都不发光C．只闭合S2时，Ll发光、L2不发光，A2测Ll电流D．闭合S1、S2时，L1、L2并联，A1、A2示数相等A4. 在用电流表测电流的实验中：(1)闭合开关前发现电流表的指针偏情况如图甲所示，这是因为 ；电流表没有调零4. 在用电流表测电流的实验中：(2)连接的电路如图乙所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 A；(3)若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是__________。A．电流表内部断路B．开关处接触不良C．电流表被短路D．电源供电不足L20.7C测量：用电流表测量电流电流 使用前需要调零电流表灵敏电流计与电流表 单位：安培（A）、毫安（mA）、微安（μA）电流的方向：正电荷定向移动的方向电流电流表的使用电流表必须和被测的用电器串联 电流从正接线柱流入，负接线柱流出正确选择量程不允许把电流表直接连到电源的两极！实验：用电流表测量电流符号：I
