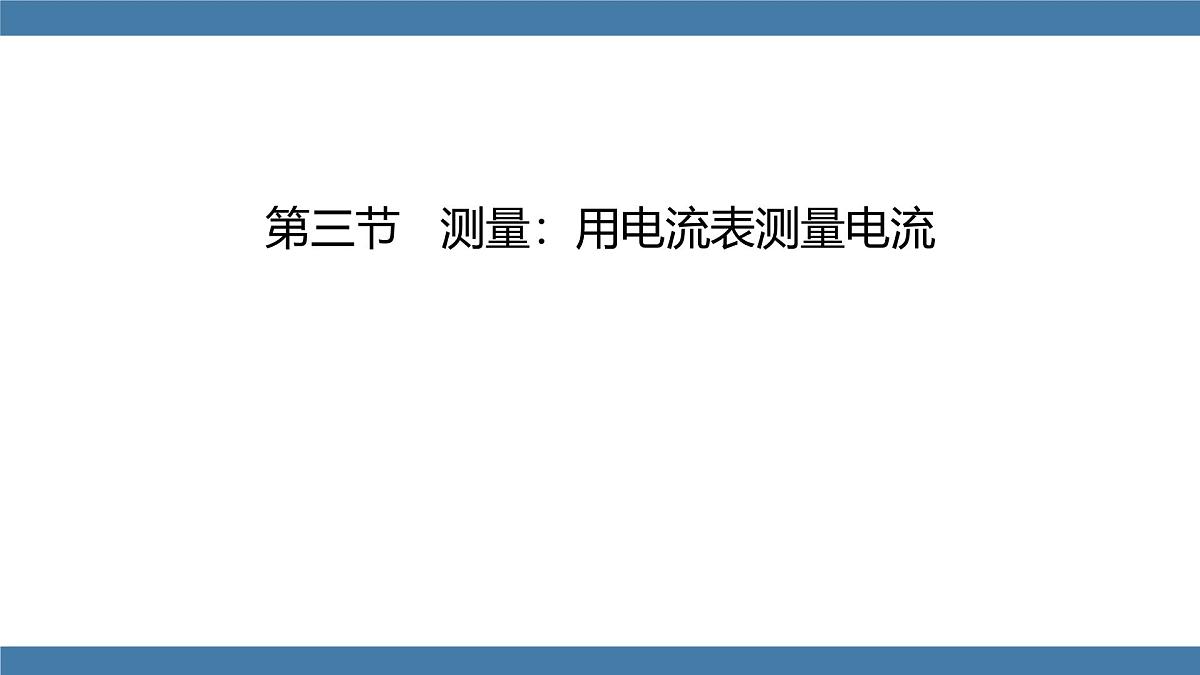

初中物理第十五章 电与电路第三节 测量：用电流表测量电流图文课件ppt

这是一份初中物理第十五章 电与电路第三节 测量：用电流表测量电流图文课件ppt，共24页。PPT课件主要包含了新课导入，强弱之分，学习目标，课堂探究，单位换算，高达6000A，电流强弱，毫安mA，微安μA，×103等内容，欢迎下载使用。

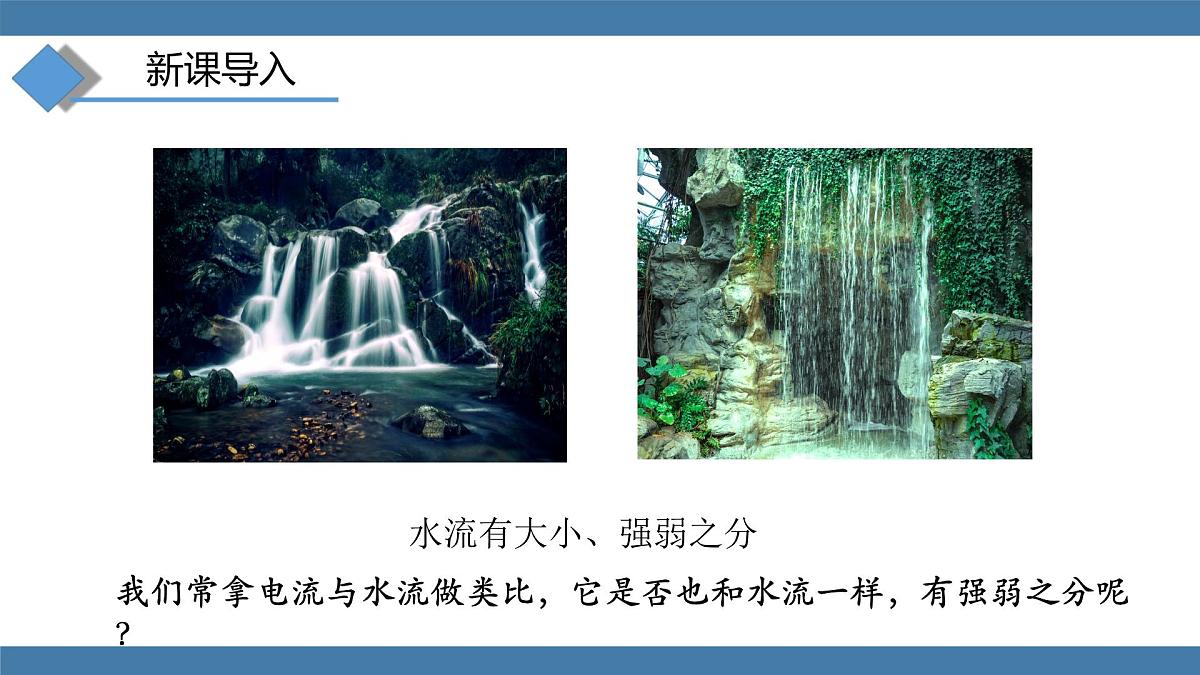

我们常拿电流与水流做类比，它是否也和水流一样，有强弱之分呢？

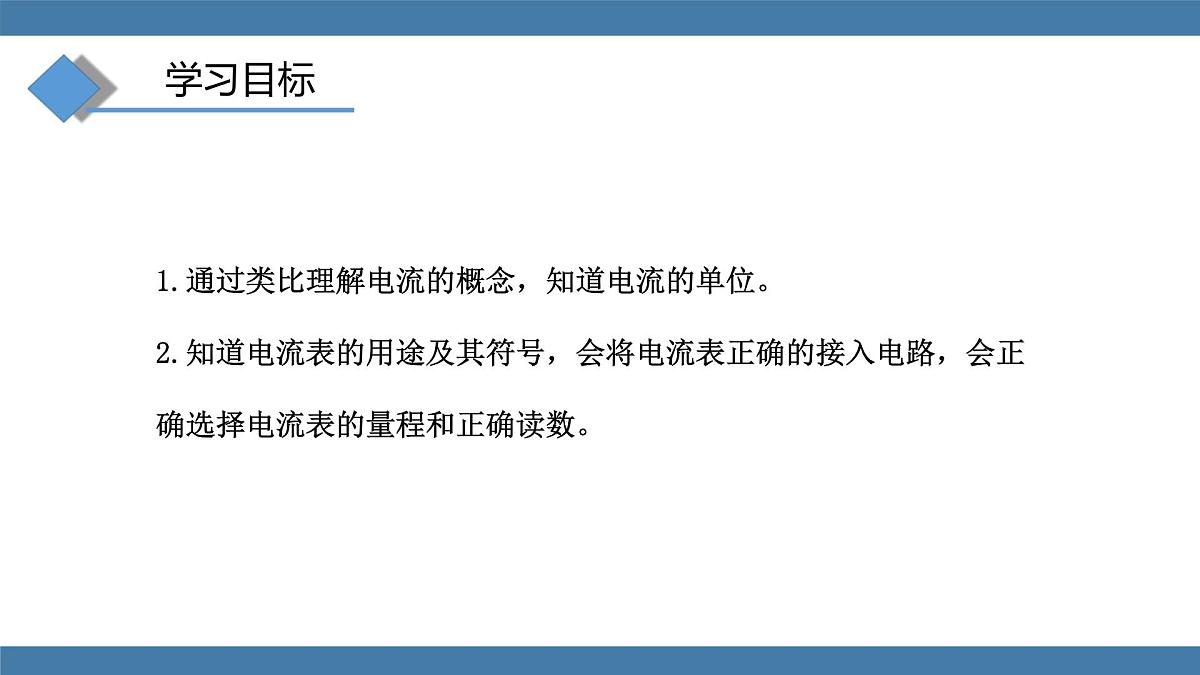

1.通过类比理解电流的概念，知道电流的单位。2.知道电流表的用途及其符号，会将电流表正确的接入电路，会正确选择电流表的量程和正确读数。

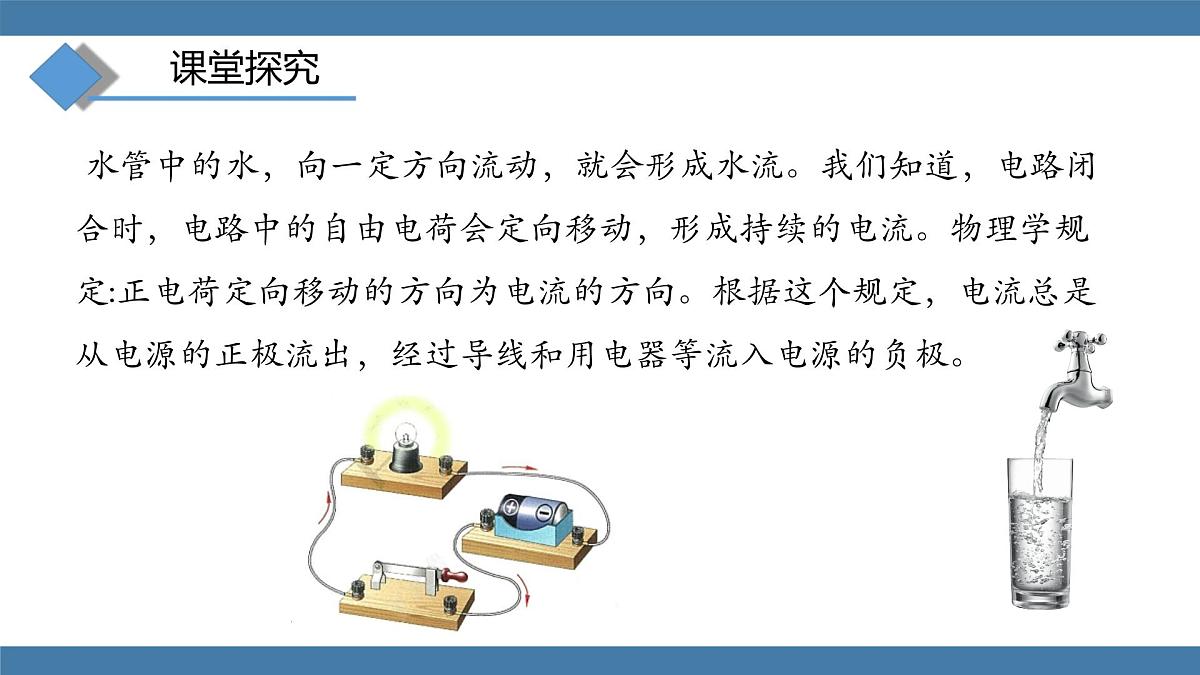

水管中的水，向一定方向流动，就会形成水流。我们知道，电路闭合时，电路中的自由电荷会定向移动，形成持续的电流。物理学规定:正电荷定向移动的方向为电流的方向。根据这个规定，电流总是从电源的正极流出，经过导线和用电器等流入电源的负极。

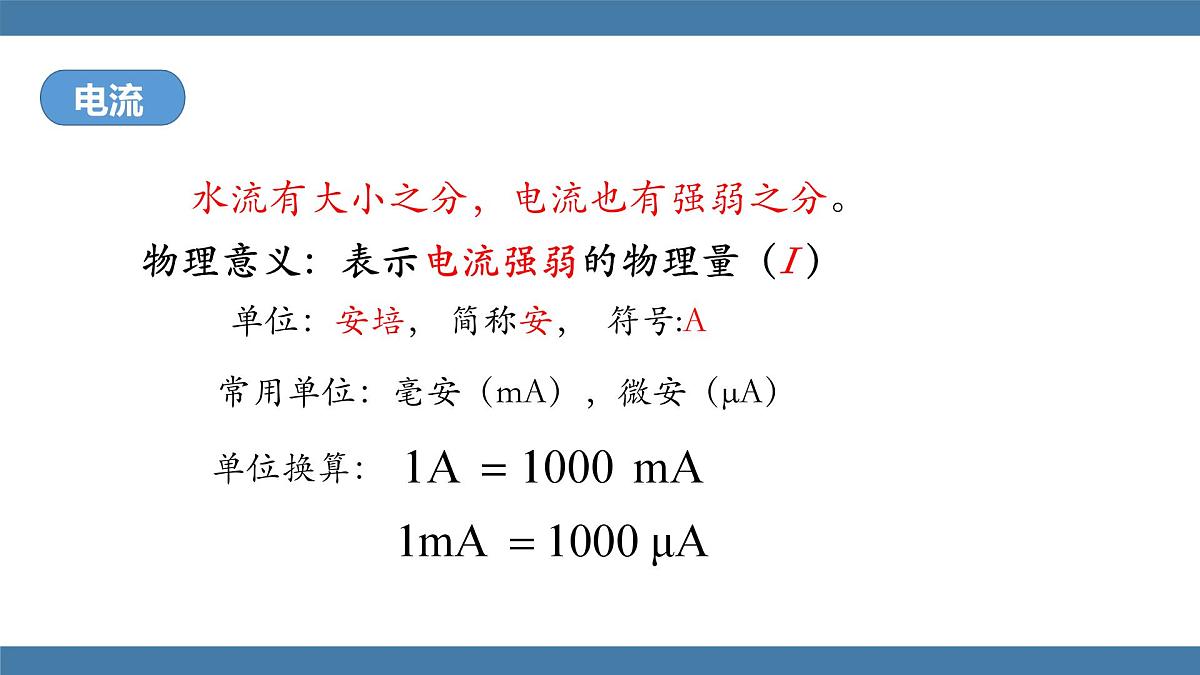

单位：安培， 简称安， 符号:A
常用单位：毫安（mA），微安（μA）
物理意义：表示电流强弱的物理量（I ）
水流有大小之分，电流也有强弱之分。
三峡水电站向华东电网输出电流

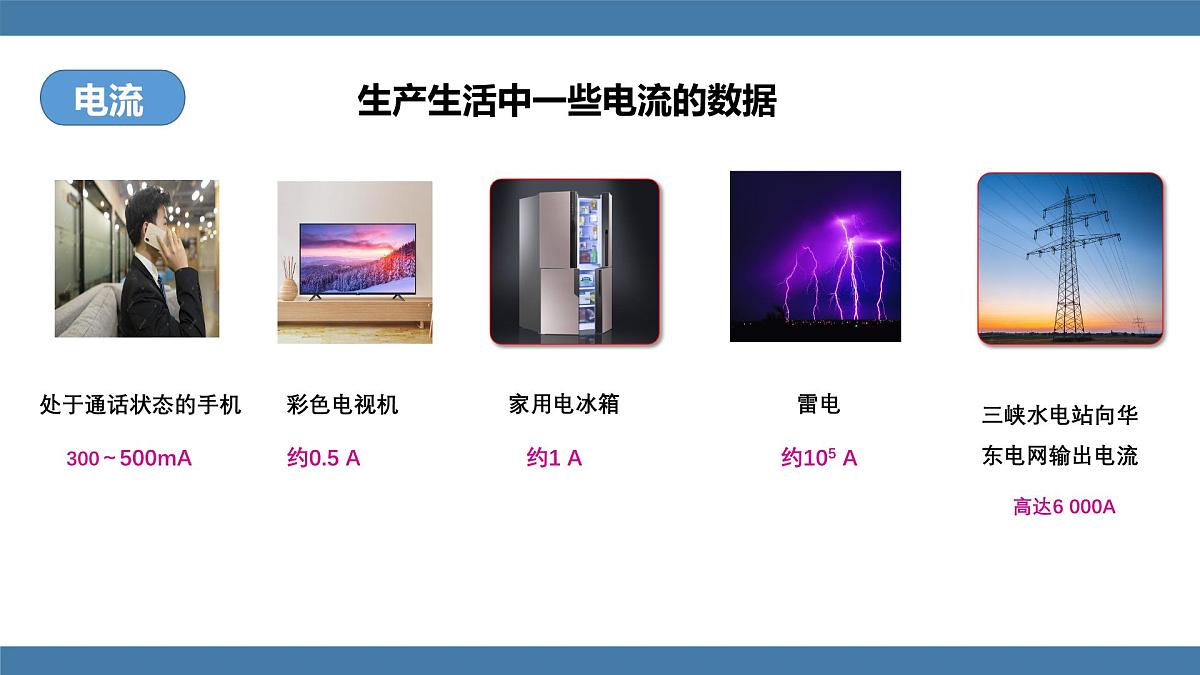

生产生活中一些电流的数据

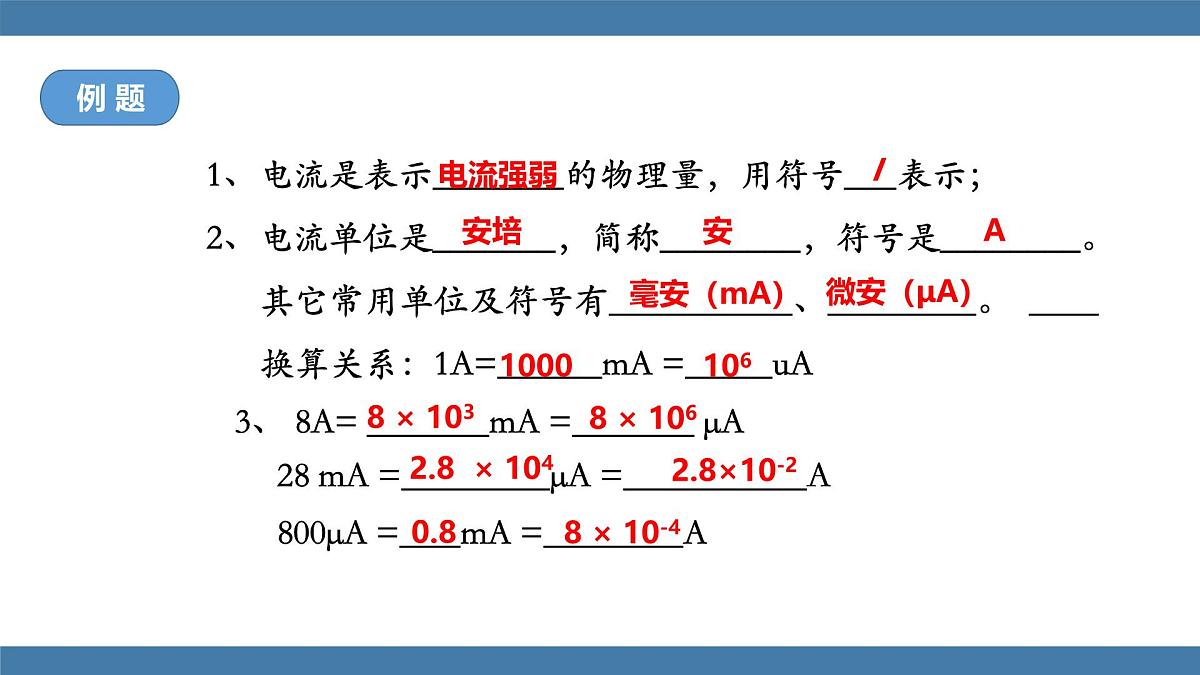

1、电流是表示 的物理量，用符号 表示；2、电流单位是_______，简称________，符号是________。 其它常用单位及符号有 、 。 换算关系：1A= mA = uA
3、 8A= mA = μA
28 mA = μA = A
800μA = mA = A
8 × 106
二、电流表的使用和读数
灵敏电流计用于测量微小电流，学生电流表用于测量实验中的一般电流。
（1）电流表必须和被测的用电器串联。（2）电流必须从正接线柱流入，从负接线柱流出。（3）必须正确选择量程。（4）不允许把电流表直接连到电源的两极！
观察电流表的连接是否正确
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。
使用前观察指针是否调零
三、实验：用电流表测量电流
1.学习使用电流表。2.用电流表测量电路中的电流。
电池组、电流表、小灯泡、开关及导线。
1.选择电流表的合适量程，按照电路图将实验器材规范地连接起来，电流表串联在电路图的A处。
2.闭合开关，待指针稳定后，根据所指的刻度读出被测电流的大小，记录在自己设计的记录表中。重复测量。3.将电流表串联在电路图的B处，重复步骤 2。
1.写出电流表分别串联在A处和B处测得的电流。2.总结得出流出和流入灯泡电流的关系。
若是由两个灯泡组成的串联电路，电路中各处的电流大小是否相同?
1、下图是用电流表测量通过灯泡L的电流的电路图，其中接法正确的是（　　）
2、关于电流表的使用，下列说法中不正确的（ ）A.使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B.电流表要并联在被测电路中C.当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程D.绝不允许不经过用电器把电流表直接接到电源的两极上
