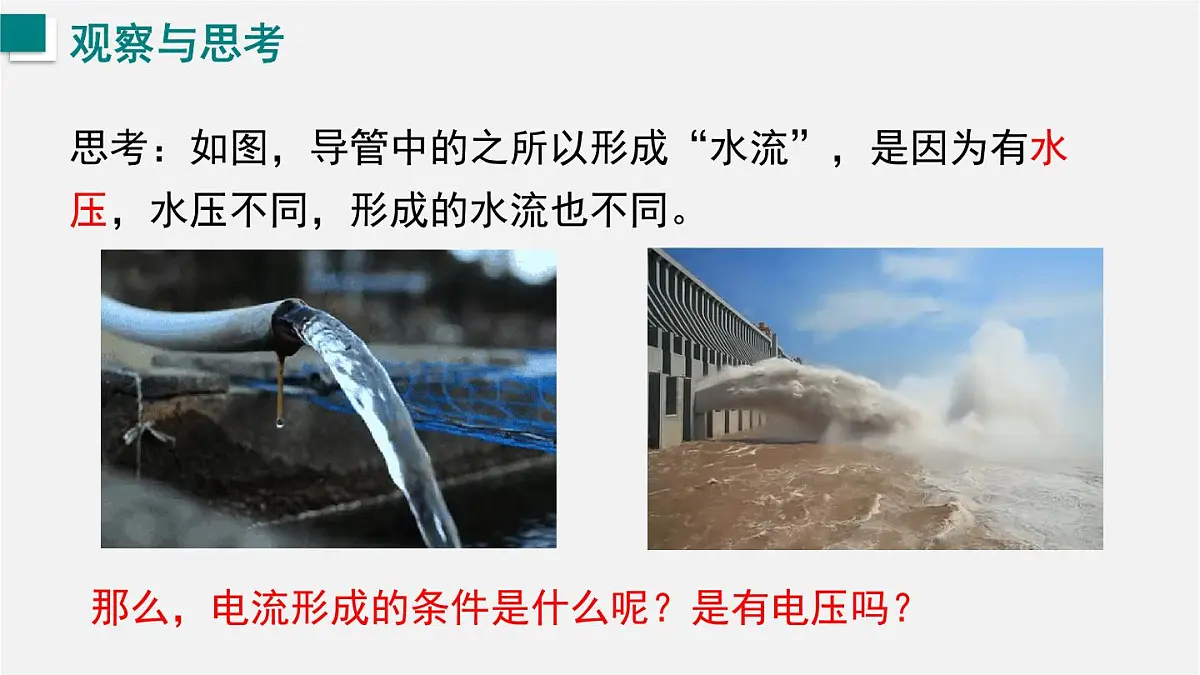

思考：如图，导管中的之所以形成“水流”，是因为有水压，水压不同，形成的水流也不同。
那么，电流形成的条件是什么呢？是有电压吗？

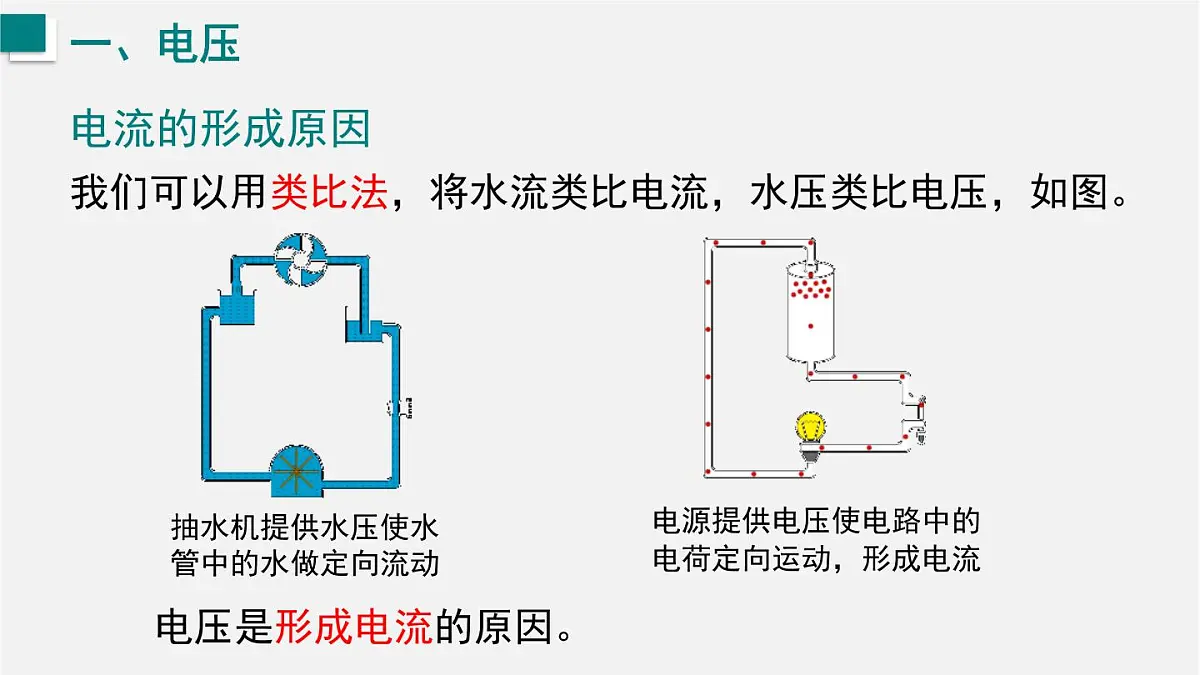

我们可以用类比法，将水流类比电流，水压类比电压，如图。
电压是形成电流的原因。

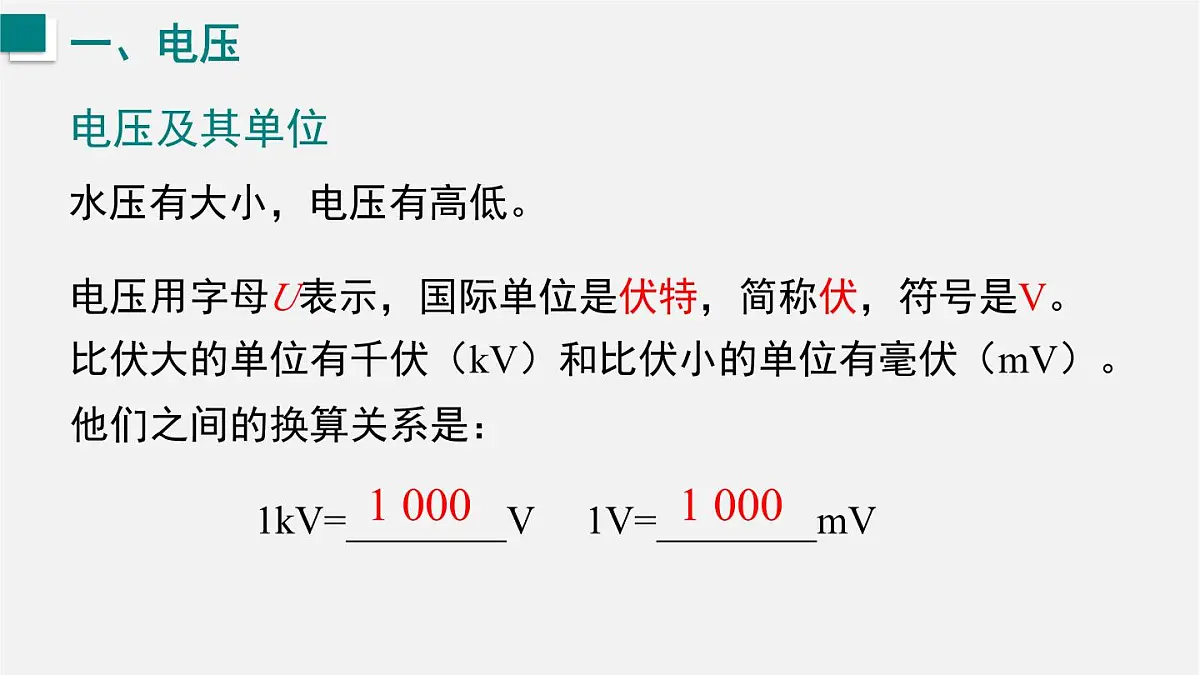

水压有大小，电压有高低。
电压用字母U表示，国际单位是伏特，简称伏，符号是V。比伏大的单位有千伏（kV）和比伏小的单位有毫伏（mV）。他们之间的换算关系是：
1kV=________V 1V=________mV

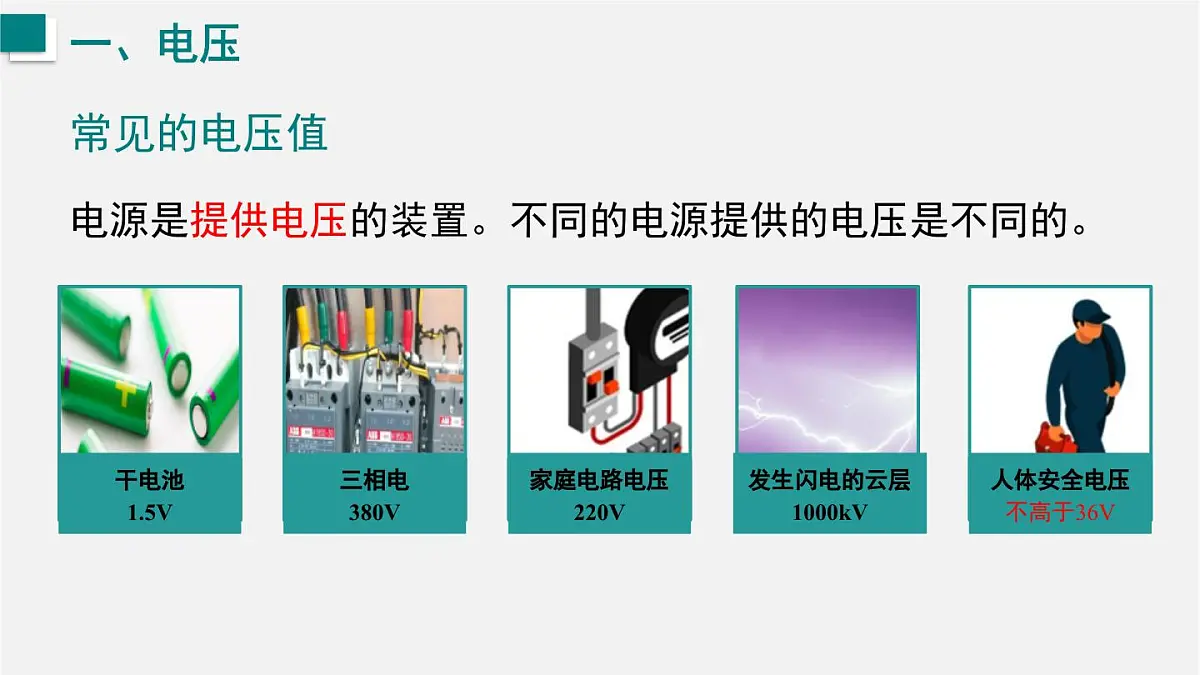

电源是提供电压的装置。不同的电源提供的电压是不同的。

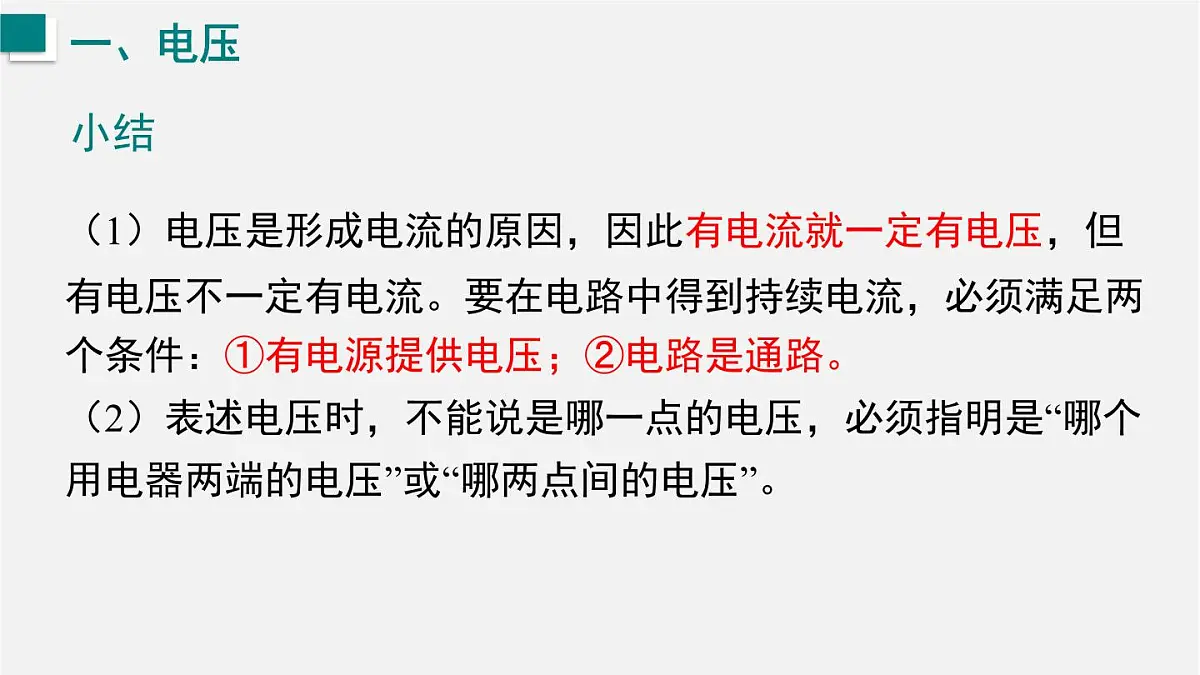

（1）电压是形成电流的原因，因此有电流就一定有电压，但有电压不一定有电流。要在电路中得到持续电流，必须满足两个条件：①有电源提供电压；②电路是通路。（2）表述电压时，不能说是哪一点的电压，必须指明是“哪个用电器两端的电压”或“哪两点间的电压”。

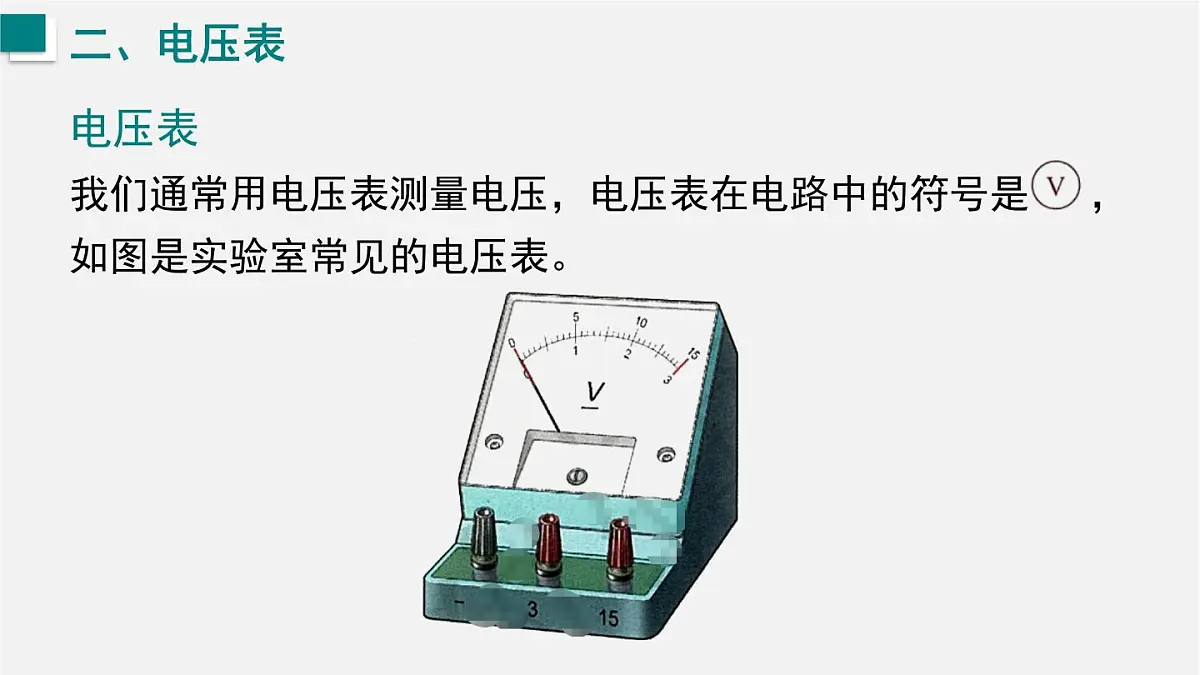

我们通常用电压表测量电压，电压表在电路中的符号是 ，如图是实验室常见的电压表。
正接线柱，量程是0~3V
正接线柱，量程是0~15V
电压表的标志，也表示表盘上的数值单位是V
使用前检查指针是否指零，若指针不指零刻度线，应该用螺丝刀调零。
使用时，电压表必须与被测用电器并联，让电流从正接线柱流进电压表，从负接线柱流出电压表。
被测电压不能超过电压表的量程。若违反以上规定，可能会损坏电压表。
注意：在量程合适时，电压表可以直接接到电源的两极，测量电源电压。
分度值：1 V/10＝0.1 V
0.1 V×5=0.5 V
2 V + 0.5 V=2.5 V
确定量程：0~15 V
分度值：5 V/10＝0.5 V
0.5 V×5=2.5 V
10 V + 2.5 V=12.5 V
从这两次读数中，你还发现了什么？
指针在同一处时，大量程读数是小量程的5倍
例 观察电压表的连接是否正确。
一个不能：不能超过电压表的测量范围。
两个必须：将电压表必须并联在所测量的部分电路两端；电 流必须从电压表的正接线柱进，负接线柱出。
三先三后：先调零后使用； 先看清分度值后读数； 先画图后连接。
1.学习使用电压表。2.测量电源电压和小灯泡发光时两端的电压。
电池、电池盒、电压表、小灯泡、开关及导线。
1.选择电压表的恰当量程，然后把电压表直接接在电源两端，如图。闭合开关，指针稳定后电压表的示数可视为电源的电压，记录测量数据。换成一节电池，重复实验。
思考：两节干电池时电源电压和接一节干电池时电压有什么关系？三节干电池呢？
U电源=n×U干电池=n×1.5 V
2.根据电源电压选择电压表的恰当量程。按照如图所示的电路图将实验器材连接起来，闭合开关，待指针稳定后，读出并记录电压表示数。
写出测得的电源电压和小灯泡两端的电压，记录在表格中。
从表格中的数据，你得出了什么结论？
相同点：①使用前都要调零； ②电流必须从正接线柱流入，负接线柱流出； ③注意选择量程时必须通过试触后确定。
测量：用电压表测量电压
电压是形成电流的原因，用字母U 表示。
单位：伏特（简称伏），符号是V。
换算关系：1 kV=1 000 V；1 V=1 000mV
电压表：测量电压的仪表。
使用前：调零，观察量程、分度值。
使用时：要并联在被测用电器两端，要正进负出；要选择合适的量程。
读数：先明确量程，再确定分度值， 视线正对刻度盘。
1.下列说法中正确是（ ）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压
2.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
