物理第十五章 电与电路第五节 探究：串、并联电路中电流、电压的特点课文配套ppt课件

这是一份物理第十五章 电与电路第五节 探究：串、并联电路中电流、电压的特点课文配套ppt课件，共60页。PPT课件主要包含了实验目的，实验器材，实验步骤，实验视频，实验数据，实验结论，大量实验表明，串联电路，并联电路等内容，欢迎下载使用。

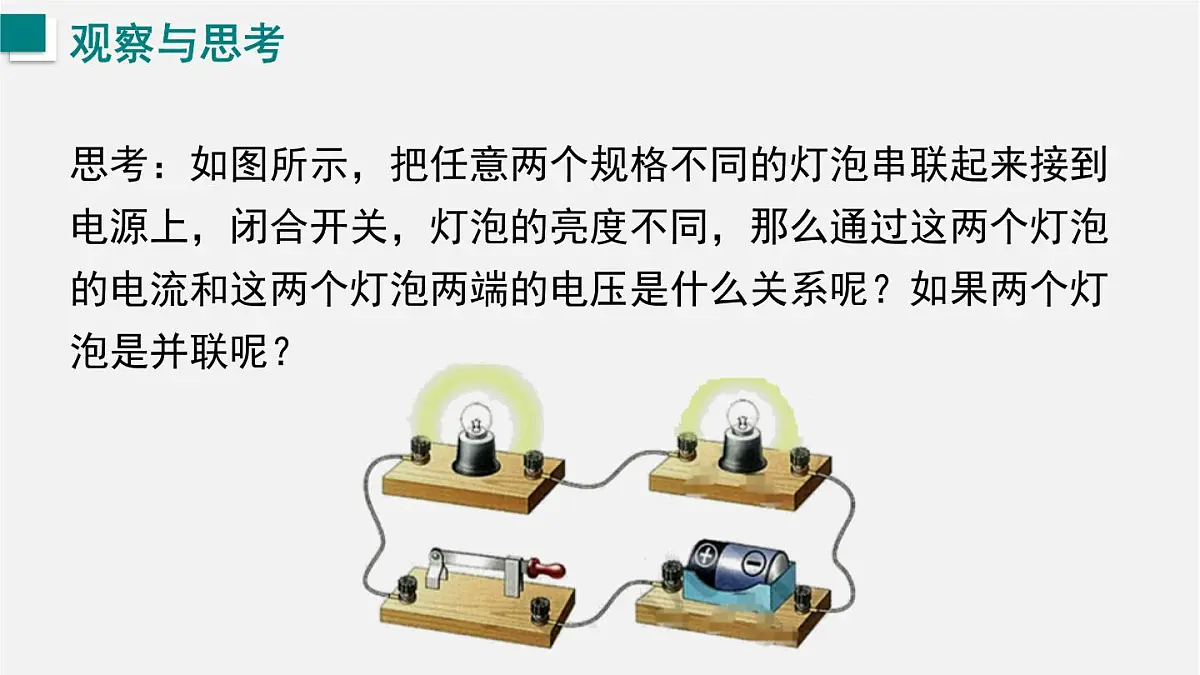

思考：如图所示，把任意两个规格不同的灯泡串联起来接到电源上，闭合开关，灯泡的亮度不同，那么通过这两个灯泡的电流和这两个灯泡两端的电压是什么关系呢？如果两个灯泡是并联呢？

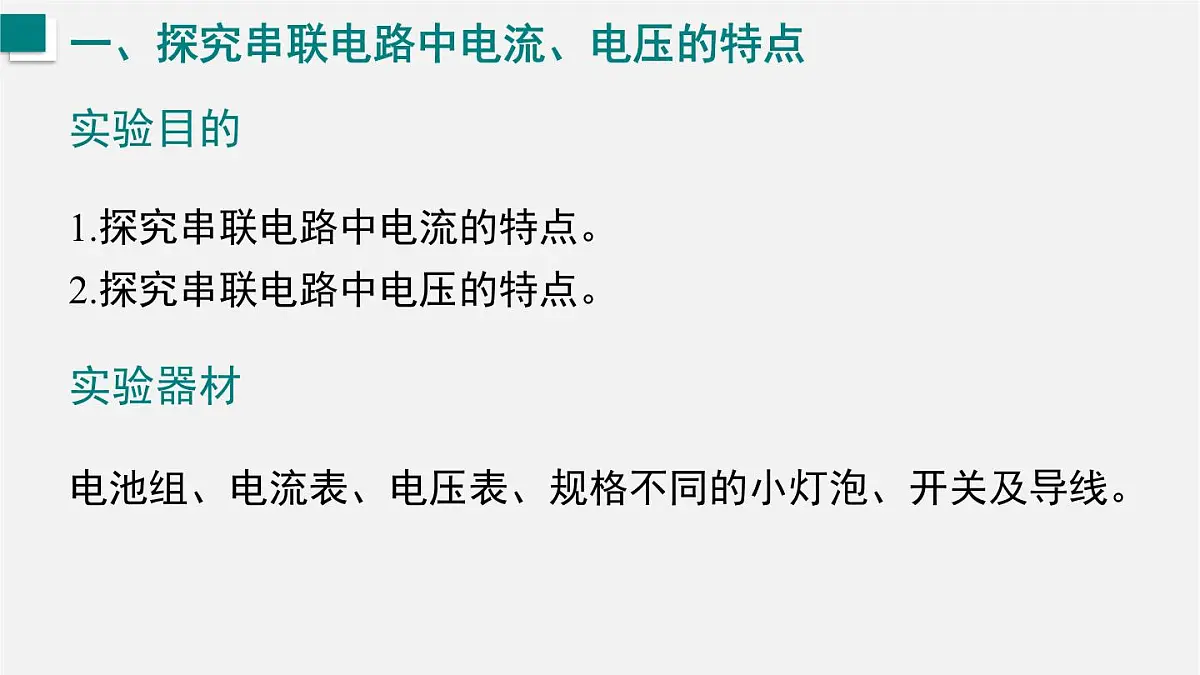

1.探究串联电路中电流的特点。2.探究串联电路中电压的特点。
电池组、电流表、电压表、规格不同的小灯泡、开关及导线。

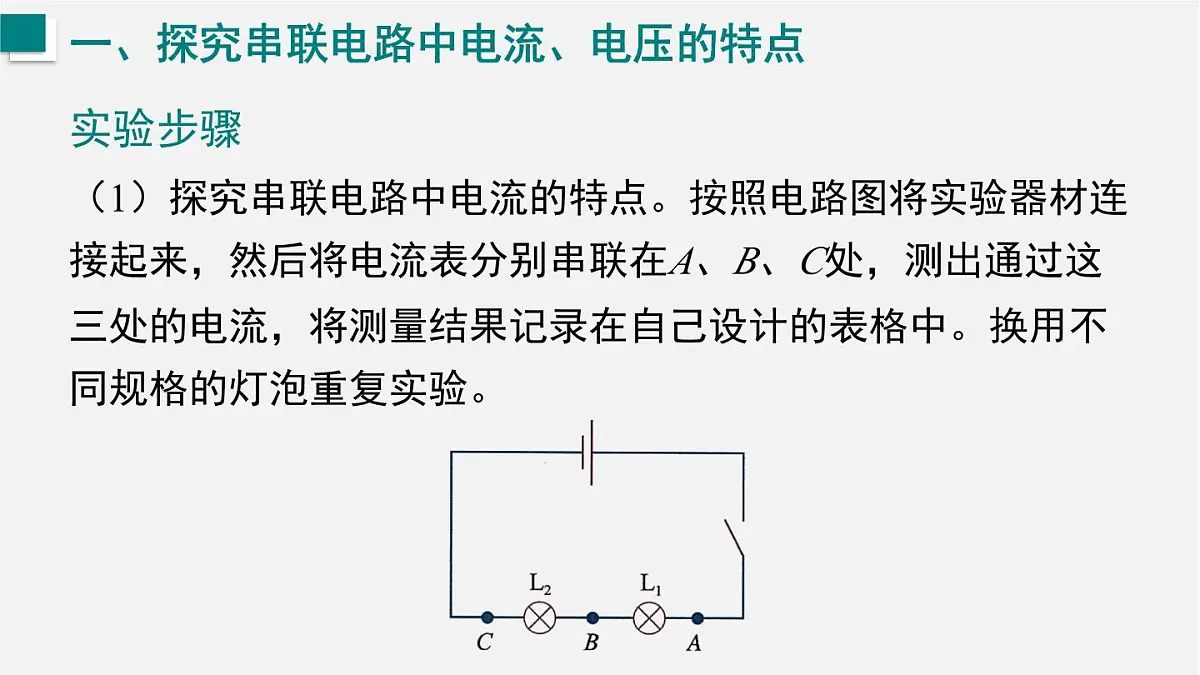

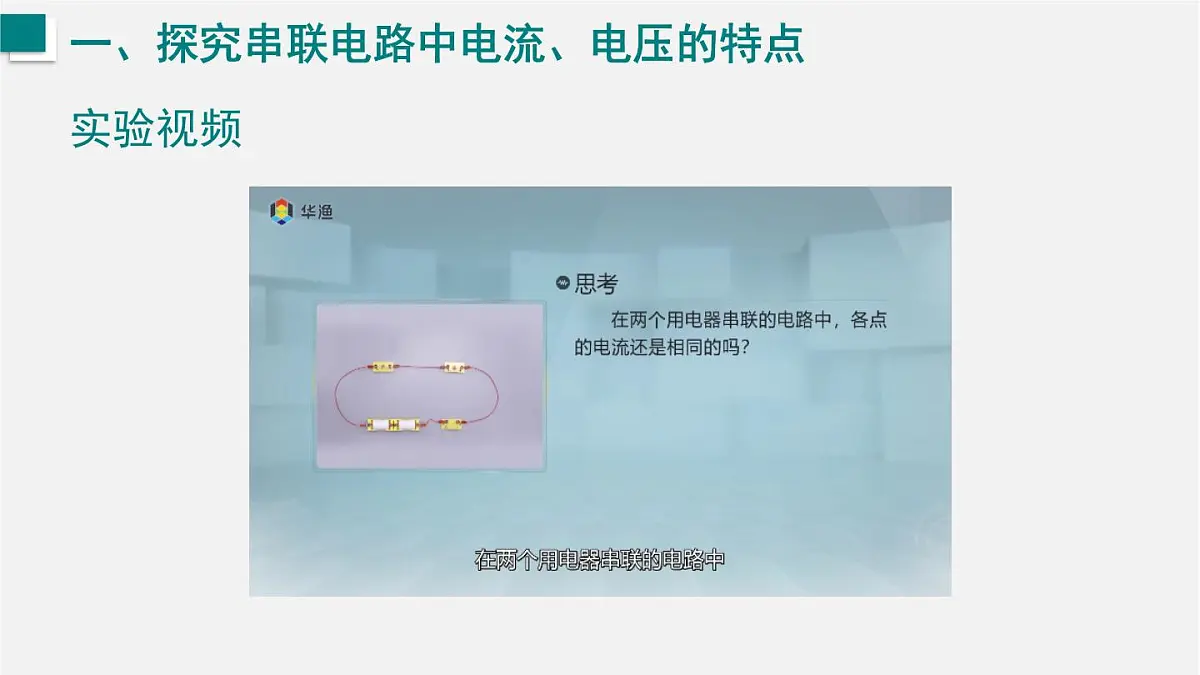

（1）探究串联电路中电流的特点。按照电路图将实验器材连接起来，然后将电流表分别串联在A、B、C处，测出通过这三处的电流，将测量结果记录在自己设计的表格中。换用不同规格的灯泡重复实验。

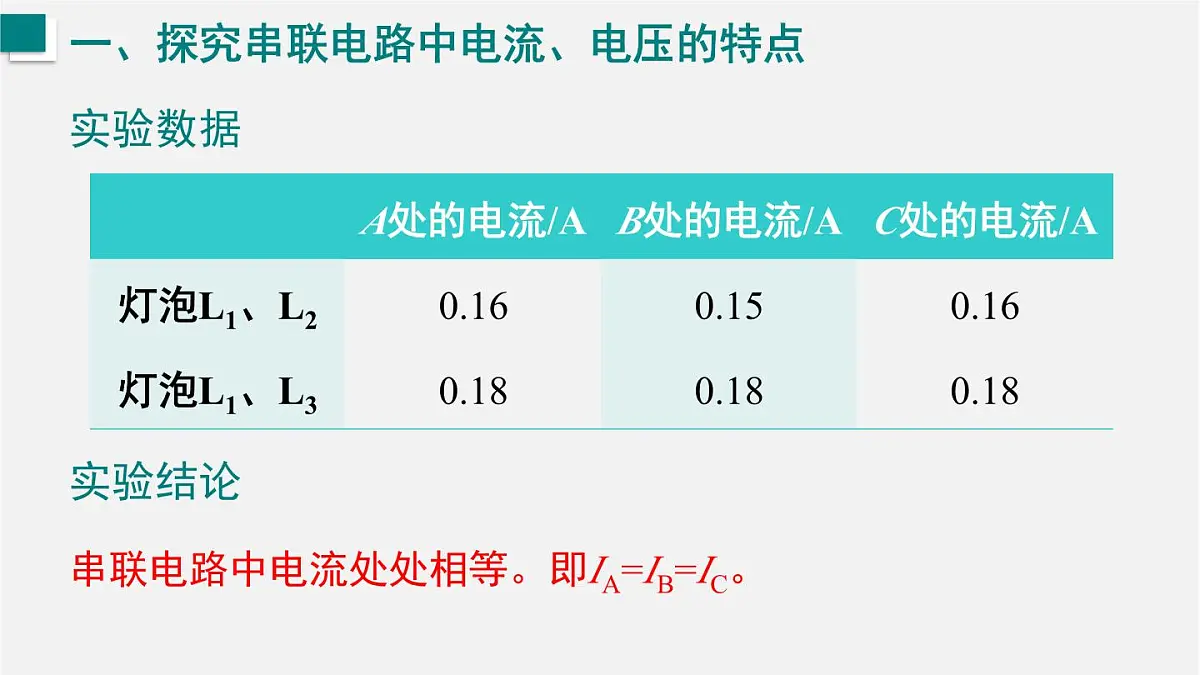

串联电路中电流处处相等。即IA=IB=IC。

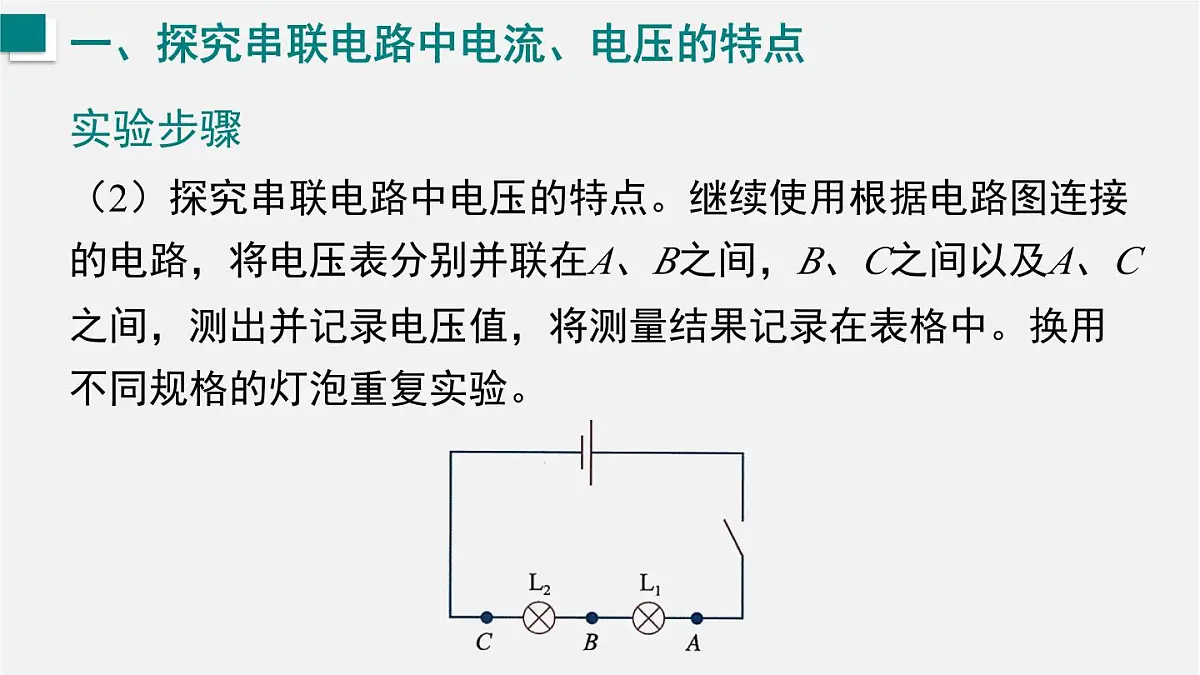

（2）探究串联电路中电压的特点。继续使用根据电路图连接的电路，将电压表分别并联在A、B之间，B、C之间以及A、C之间，测出并记录电压值，将测量结果记录在表格中。换用不同规格的灯泡重复实验。
串联两端的电压等于各部分两端电压之和。即UAC=UAB+UBC。
1.探究并联电路中电流的特点。2.探究并联电路中电压的特点。
（1）探究并联电路中电流的特点。按照电路图，将实验器材连接起来，然后将电流表分别串联在灯泡L1、L2所在支路和干路中，测得通过支路和干路的电流。换用不同规格的灯泡重复实验。将测量结果记录在自己设计的表格中。
并联电路中，干路电流等于各支路电流的中和。即I干=I1+I2。
（2）探究并联电路中电压的特点。继续使用根据电路图连接的电路，将电压表分别并联在灯泡L1、L2所在支路和电源两端，测出并记录电压值，将测量结果记录在表格中。换用不同规格的灯泡重复实验。
并联电路中，各支路两端的电压相等且等于电源两端的电压。即U总=U1=U2。
串联电路中各处的电流相等，串联电路两端的电压等于各部分电路两端电压之和。并联电路中，干路电流等于各支路电流的总和，各支路两端的电压相等。
探究：串、并联电路中电流、电压的特点
电流：串联电路中各处的电流相等。 即IA=IB=IC。
电压：串联电路两端的电压等于各部分电路两端电压之和。即UAC=UAB+UBC。
电流：干路电流等于各支路电流的总和。即I干=I1+I2。
电压：各支路两端的电压相等且等于电源电压。即U总=U1=U2。
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）A.L1中的电流较大B.L2中的电流较大C.L1和L2中的电流是相等的D.由于灯的亮暗不同，故无法比较电流大小
2.在如图所示的几种电路中，电流表只测L2电流的是（ ）
3.如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6 V，在表中记录数据后，下步应该做的是( 　)A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.改变电源电压，再测出几组电压值D.换用不同规格的小灯泡，再测出几组电压值
