一、 选择题（每小题7分，共42分）

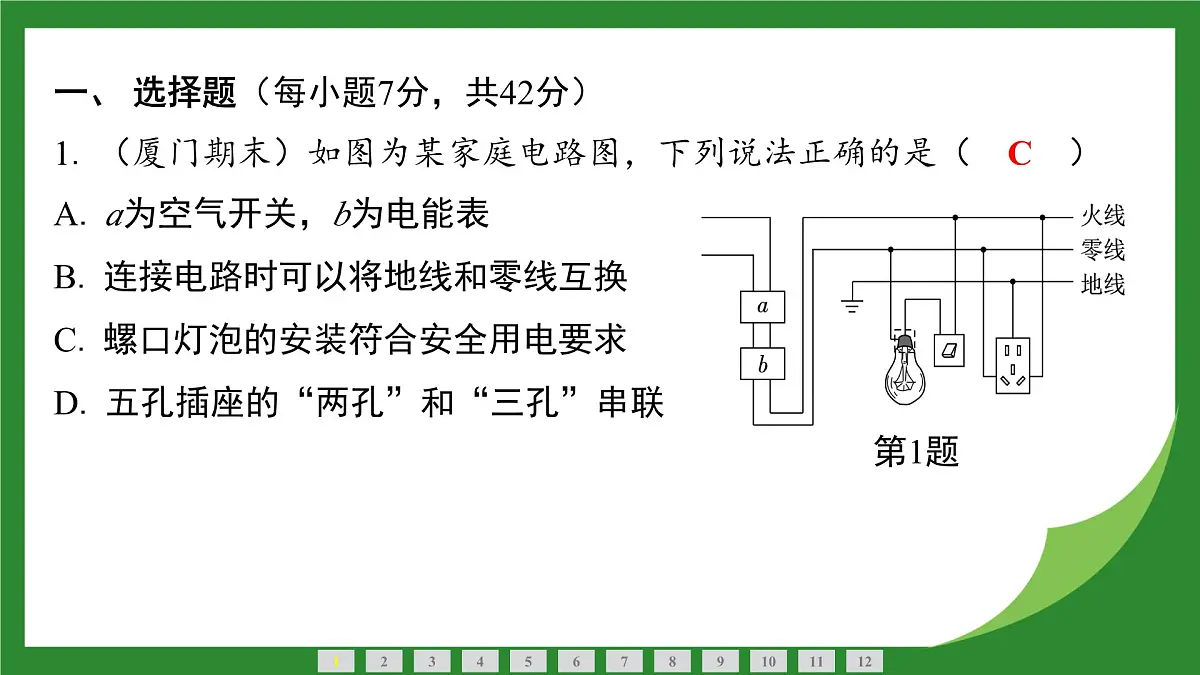

1. （厦门期末）如图为某家庭电路图，下列说法正确的是（　C　）

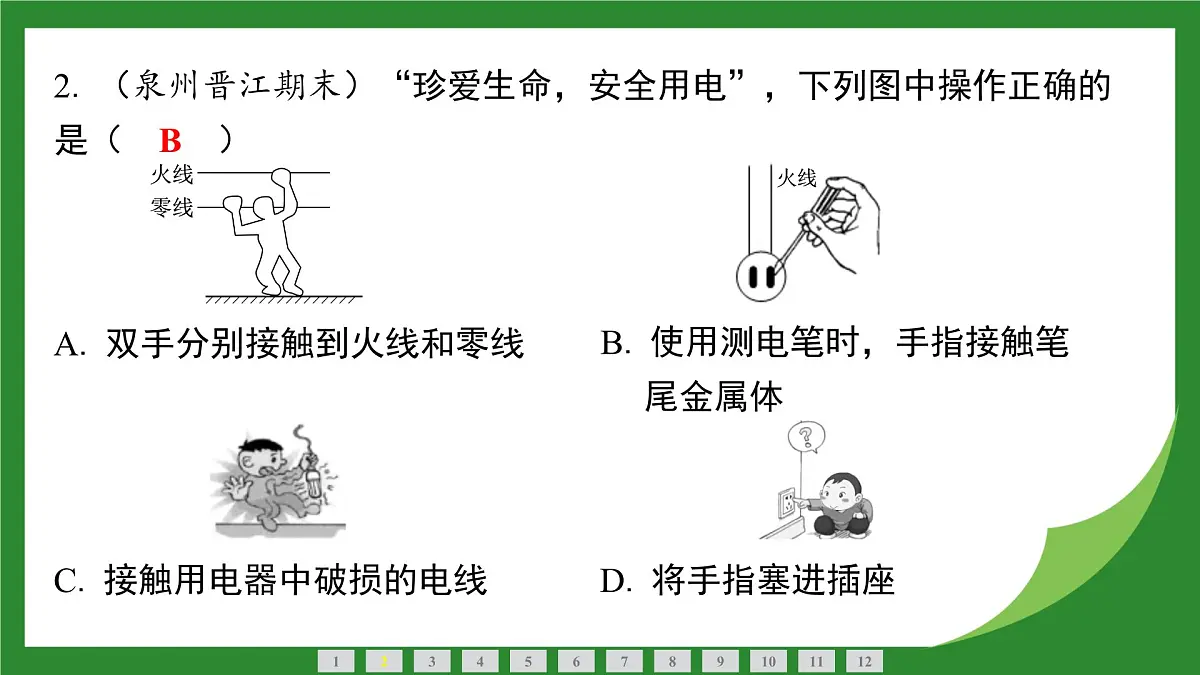

2. （泉州晋江期末）“珍爱生命，安全用电”，下列图中操作正确的是（　B　）

A. 双手分别接触到火线和零线
B. 使用测电笔时，手指接触笔 尾金属体

C. 接触用电器中破损的电线 D. 将手指塞进插座

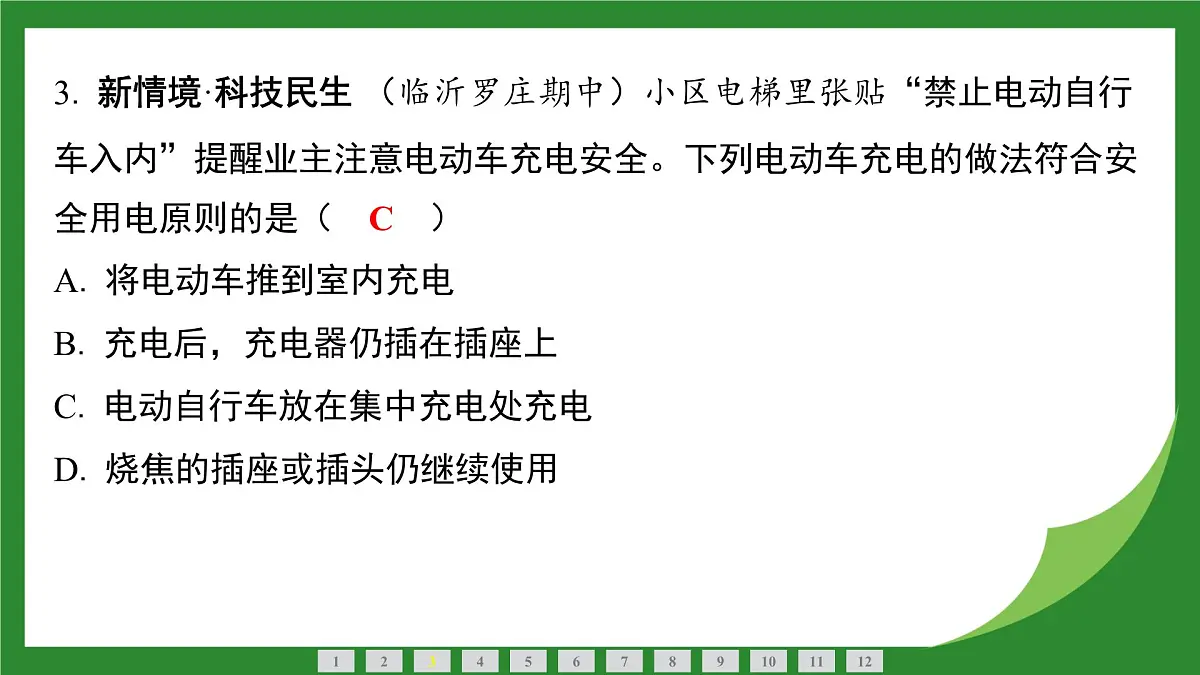

3. 新情境·科技民生 （临沂罗庄期中）小区电梯里张贴“禁止电动自行车入内”提醒业主注意电动车充电安全。下列电动车充电的做法符合安全用电原则的是（　C　）

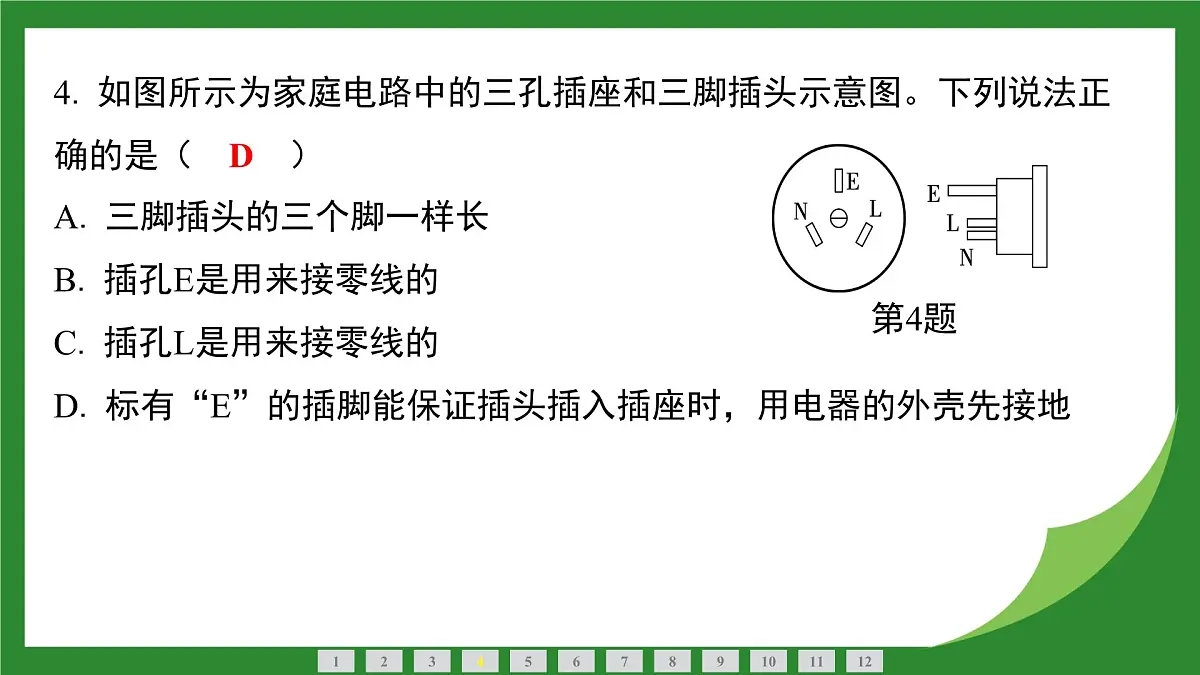

4. 如图所示为家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（　D　）
5. （临沂罗庄期中）节约是美德，小明总是随手关闭家里不必要使用的电灯等家用电器。每多关闭一个家用电器，家庭电路中（　A　）
6. ★小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来。当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象会导致的结果是（　C　）
二、 填空题（每空4分，共48分）7. 我国家庭电路的电压是 　220　V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 　后面　（选填“前面”“后面”或“前后都可以”）。8. 电给我们的生活带来了极大的便利，但是用电不当也会带来巨大的危害。家庭电路中的触电事故就是人体直接或间接地与 　火　线连通造成的，对人体安全的电压是 　不高于36　V。
9. 小华用测电笔检测家里墙上的插座里是否有电时，使测电笔氖管发光的是 　火　线；他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是 　防止触电　；如图所示是小华使用测电笔的两种方法，其中正确的是 　甲　（选填“甲”或“乙”）。

10. 家庭电路中电灯、电视、电风扇的连接方式是 　并联　（选填“串联”或“并联”）；如图所示，带有金属外壳的电热水壶用三脚插头，是为了使用时让金属外壳与 　大地　相连。
11. 电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，可能出现以下三种情况，试判断：
（1） L0不亮，说明该支路 　 开路　。
（2） L0正常发光，说明该支路 　 短路　。
（3） L0发光呈暗红色，说明该支路 　 正常　。
