物理第四节 家庭电路习题ppt课件

这是一份物理第四节 家庭电路习题ppt课件，共16页。PPT课件主要包含了电流过大，高阻值电阻，笔尾金属体，不高于36V等内容，欢迎下载使用。

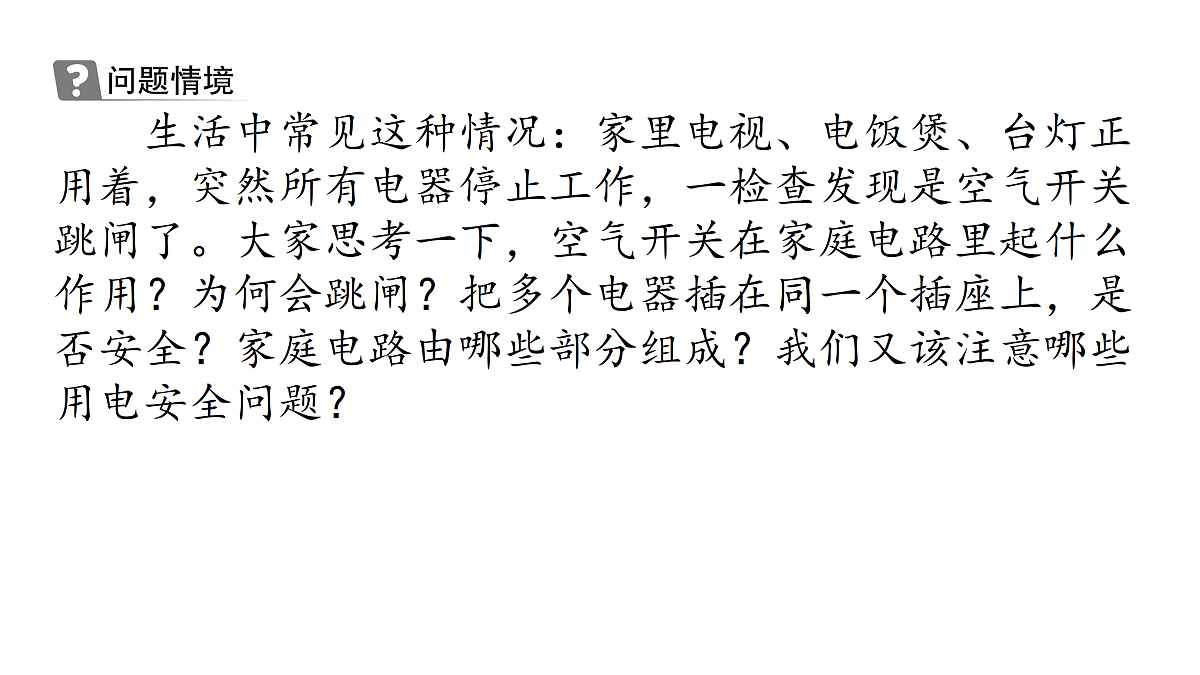

生活中常见这种情况：家里电视、电饭煲、台灯正用着，突然所有电器停止工作，一检查发现是空气开关跳闸了。大家思考一下，空气开关在家庭电路里起什么作用？为何会跳闸？把多个电器插在同一个插座上，是否安全？家庭电路由哪些部分组成？我们又该注意哪些用电安全问题？

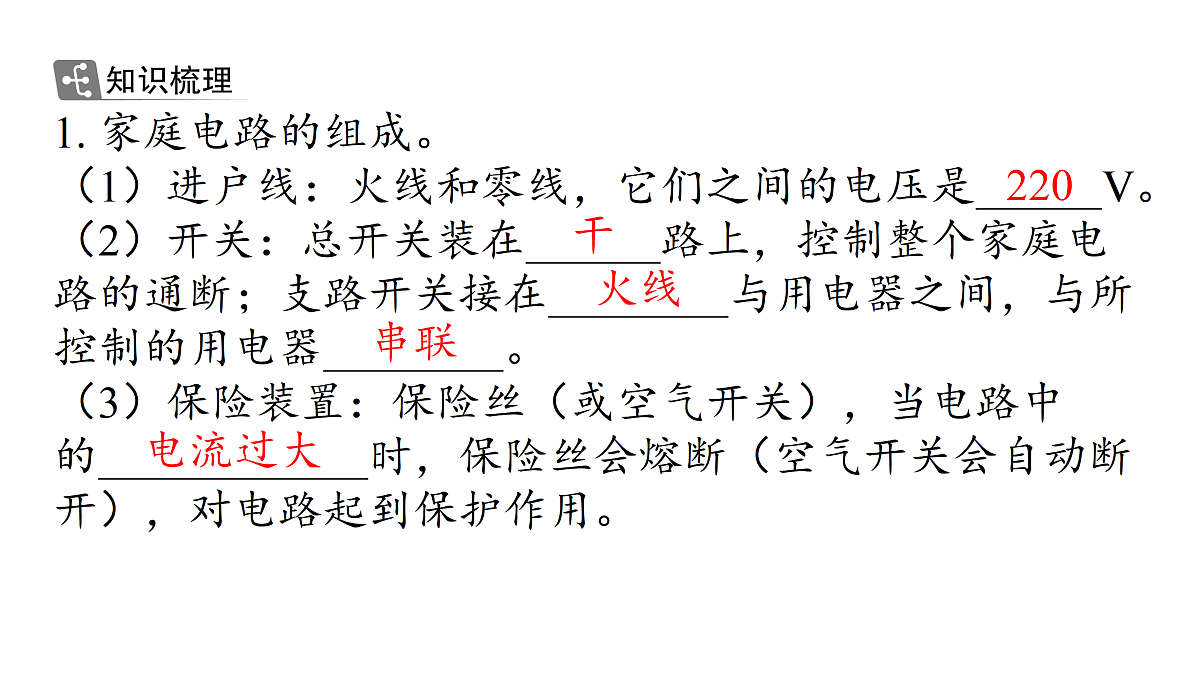

1. 家庭电路的组成。（1）进户线：火线和零线，它们之间的电压是 V。（2）开关：总开关装在 ⁠路上，控制整个家庭电路的通断；支路开关接在 ⁠与用电器之间，与所控制的用电器 ⁠。（3）保险装置：保险丝（或空气开关），当电路中的 ⁠时，保险丝会熔断（空气开关会自动断开），对电路起到保护作用。

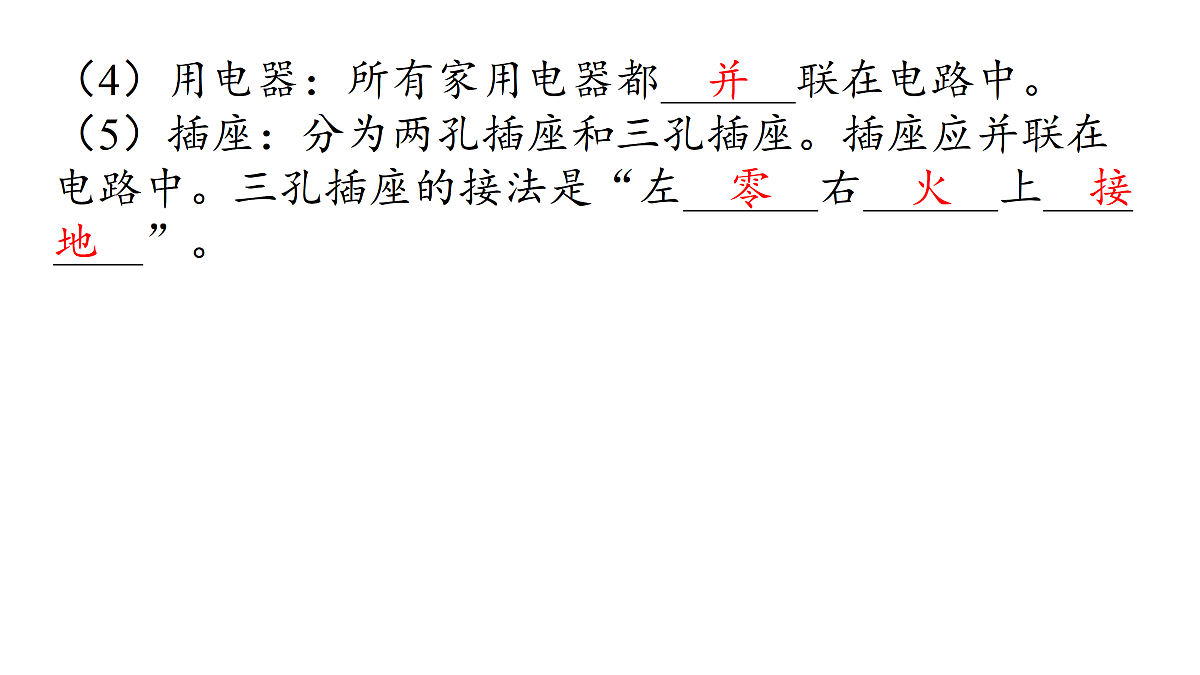

（4）用电器：所有家用电器都 ⁠联在电路中。（5）插座：分为两孔插座和三孔插座。插座应并联在电路中。三孔插座的接法是“左 右 上 ⁠ ”。

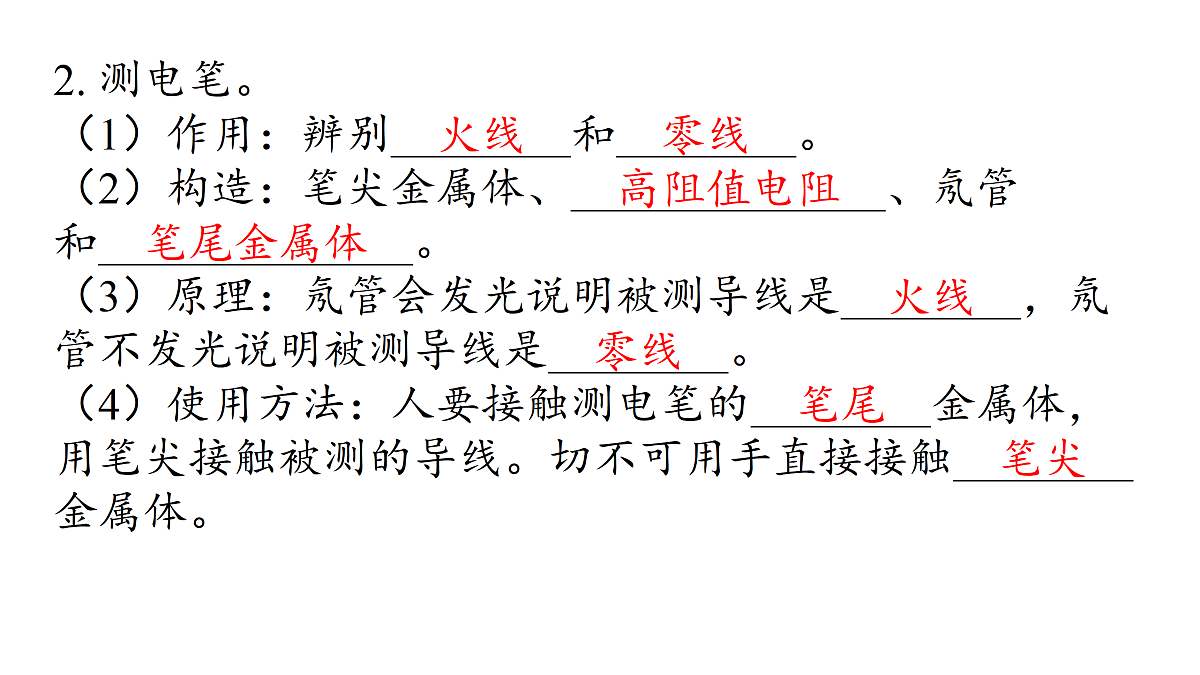

2. 测电笔。（1）作用：辨别 和 ⁠。（2）构造：笔尖金属体、 ⁠、氖管和 ⁠。（3）原理：氖管会发光说明被测导线是 ⁠，氖管不发光说明被测导线是 ⁠。（4）使用方法：人要接触测电笔的 ⁠金属体，用笔尖接触被测的导线。切不可用手直接接触 ⁠金属体。

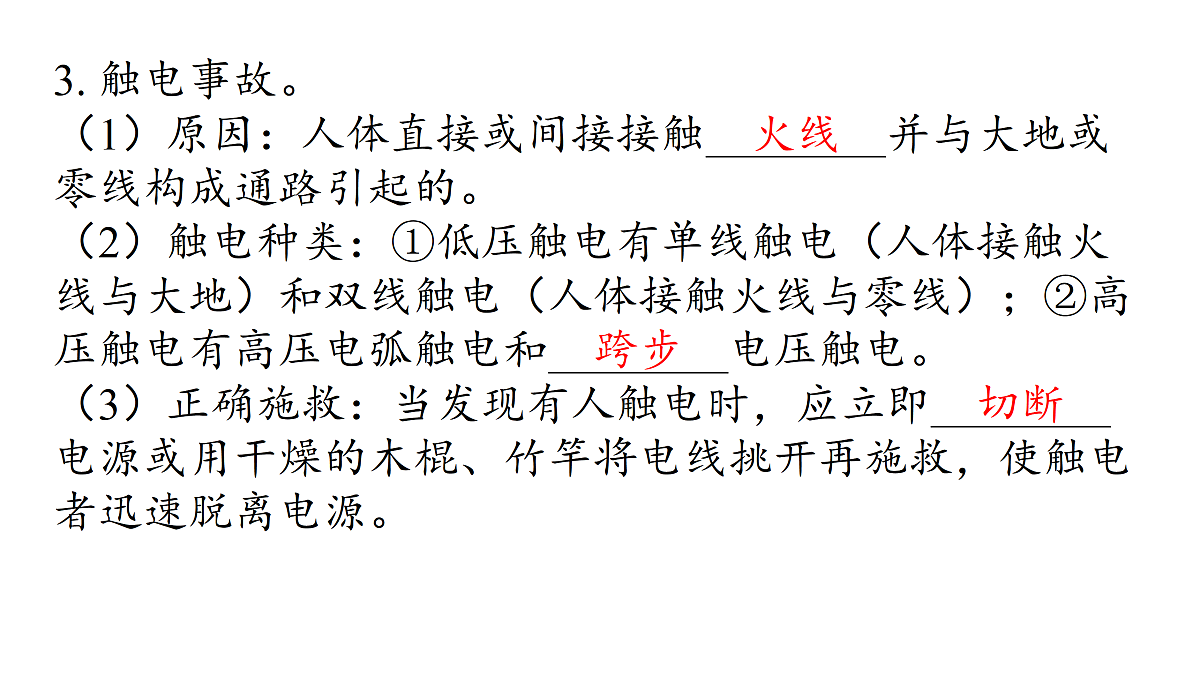

3. 触电事故。（1）原因：人体直接或间接接触 ⁠并与大地或零线构成通路引起的。（2）触电种类：①低压触电有单线触电（人体接触火线与大地）和双线触电（人体接触火线与零线）；②高压触电有高压电弧触电和 ⁠电压触电。（3）正确施救：当发现有人触电时，应立即 ⁠电源或用干燥的木棍、竹竿将电线挑开再施救，使触电者迅速脱离电源。

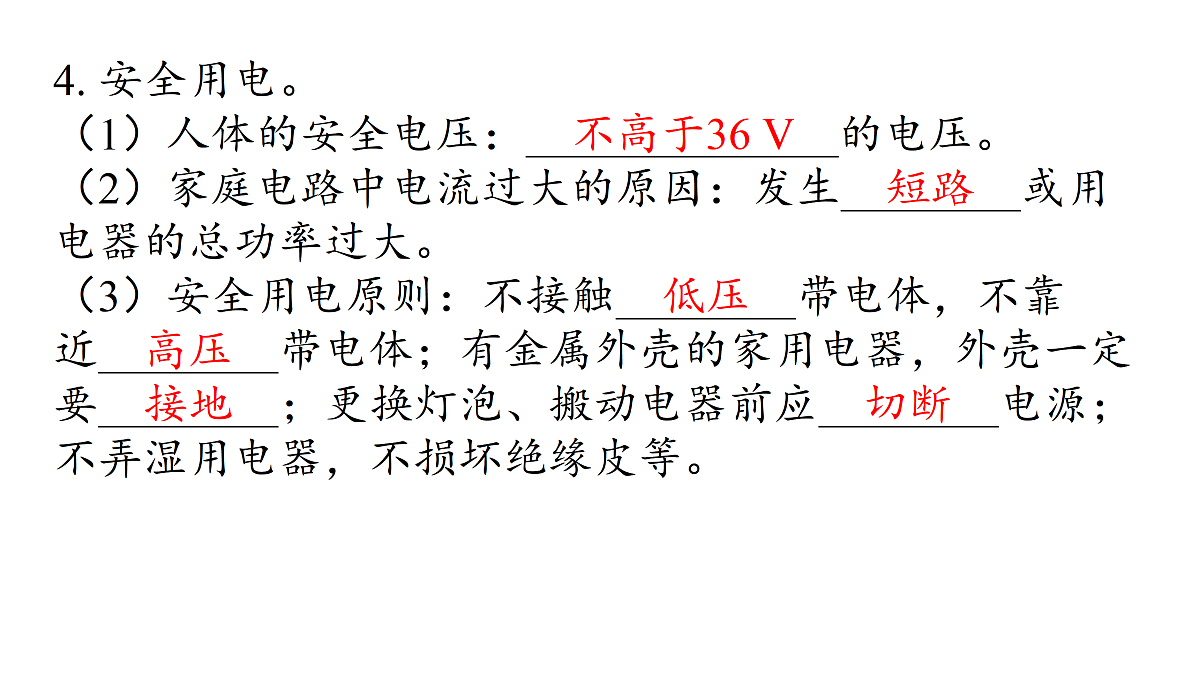

4. 安全用电。（1）人体的安全电压： ⁠的电压。（2）家庭电路中电流过大的原因：发生 ⁠或用电器的总功率过大。（3）安全用电原则：不接触 ⁠带电体，不靠近 ⁠带电体；有金属外壳的家用电器，外壳一定要 ；更换灯泡、搬动电器前应 ⁠电源；不弄湿用电器，不损坏绝缘皮等。
知识点一：家庭电路的连接

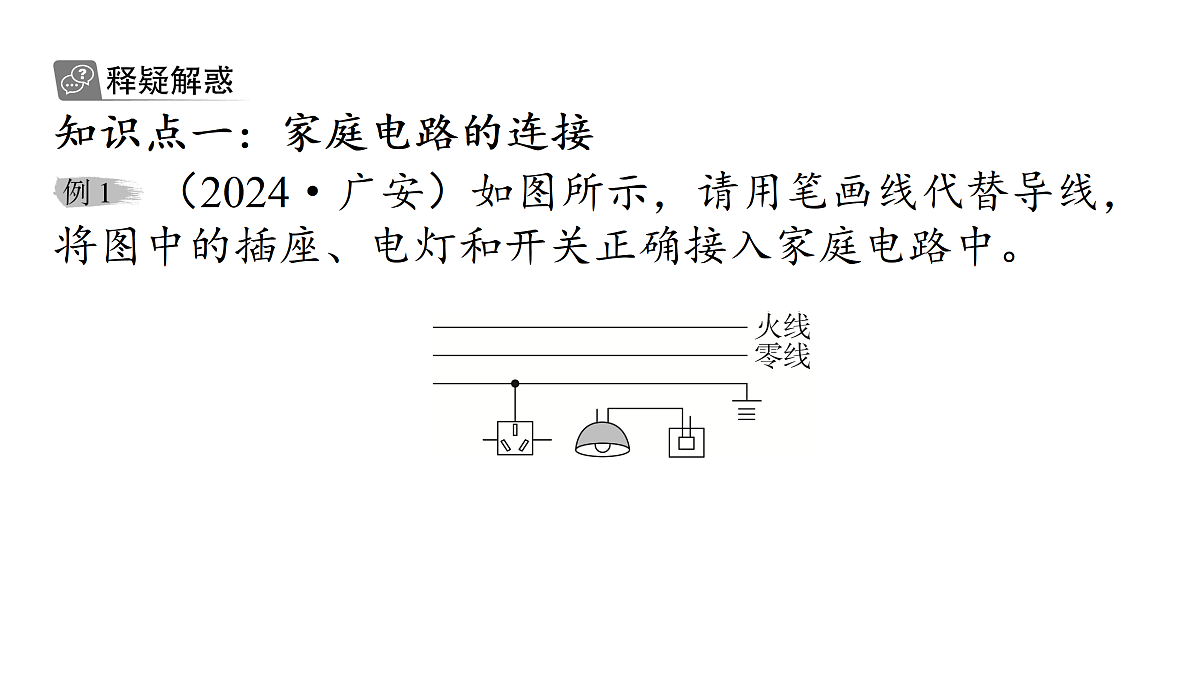

（2024·广安）如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接入家庭电路中。
插座：遵循 “左零右火上接地” 规则，左孔接零线，右孔接火线，上孔接地线。电灯和开关：电灯和开关串联，开关需接在火线与电灯之间；先将火线接入开关，再从开关引出导线连接电灯，电灯的另一端连接零线。
知识点二：家庭电路故障分析
（2023·常州）如图所示的家庭电路中，正常发光的灯L突然熄灭，用测电笔分别测a、b、c、d四点，发现测a、b两点时氖管都发光，测c、d两点时氖管都不发光，若电路只有一处故障，则可能是（　C　）
家庭电路故障题，可根据测电笔发光情况判断电路通断。氖管发光处与火线连通，不发光则与火线断开。再结合各点位置及用电器状态，推理故障位置。
1. （2024·内江）我国家用电冰箱，正常工作时电压为 V；电冰箱的压缩机和灯都能够独立工作，互不影响，则压缩机和灯之间的连接方式是 ⁠联。
2. 如图所示的家庭电路中，控制电灯的开关应接在 处；接地线应接在三孔插座的 ⁠插孔处。
3. （2024·福建）下列做法中，符合安全用电原则的是（　D　）
4. 如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　A　）
