16.4家庭电路（课件）2025-2026学年九年级物理全册沪科版（2024）

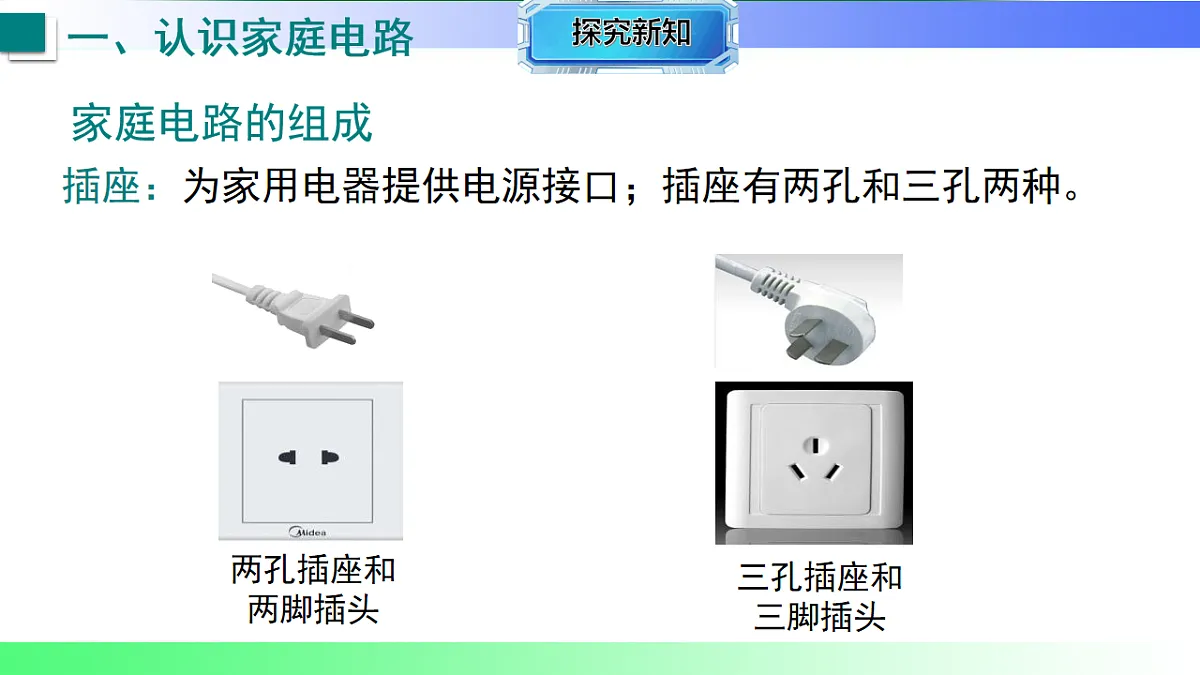

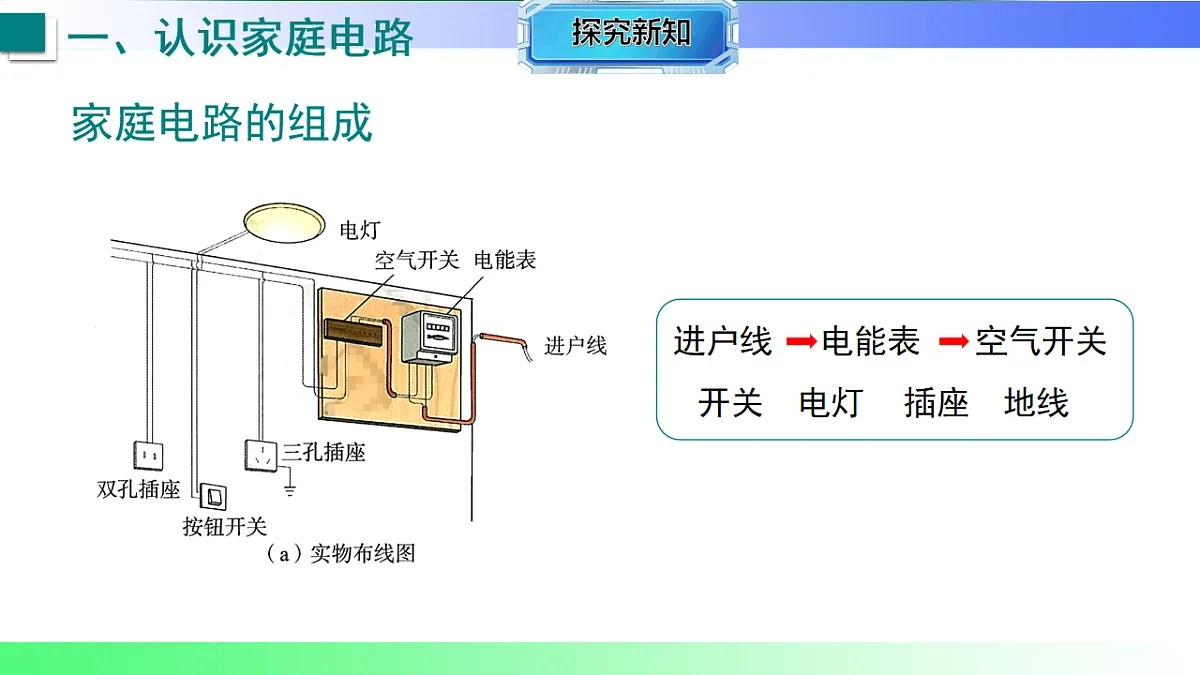

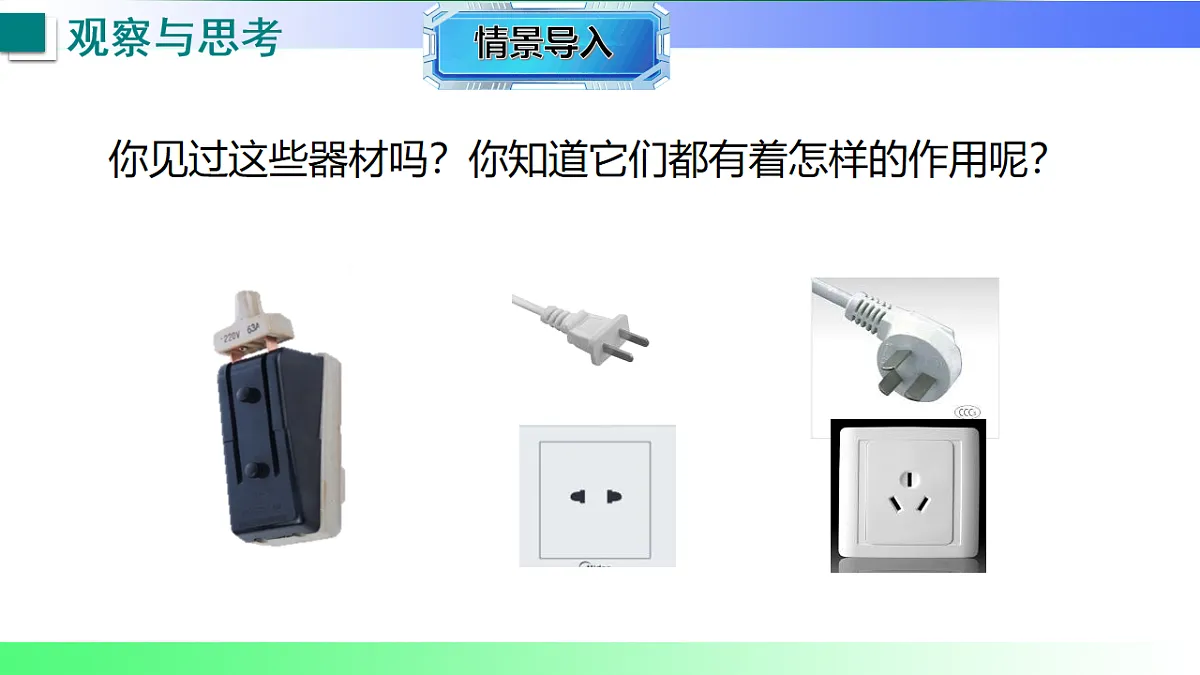

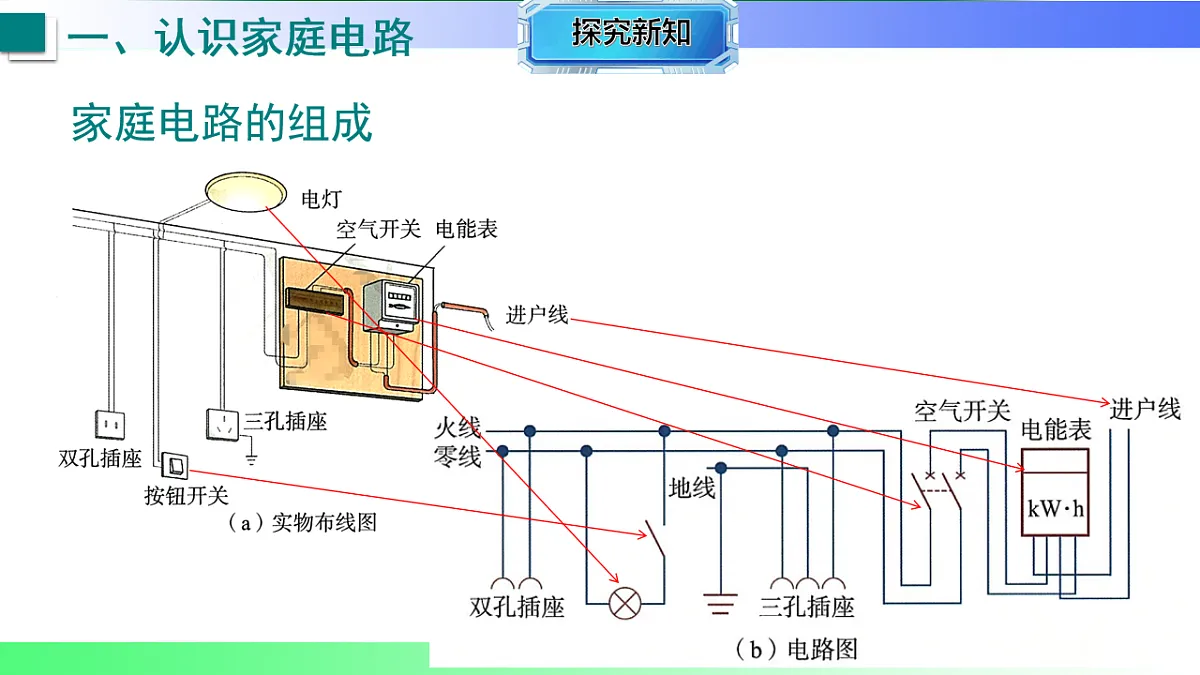

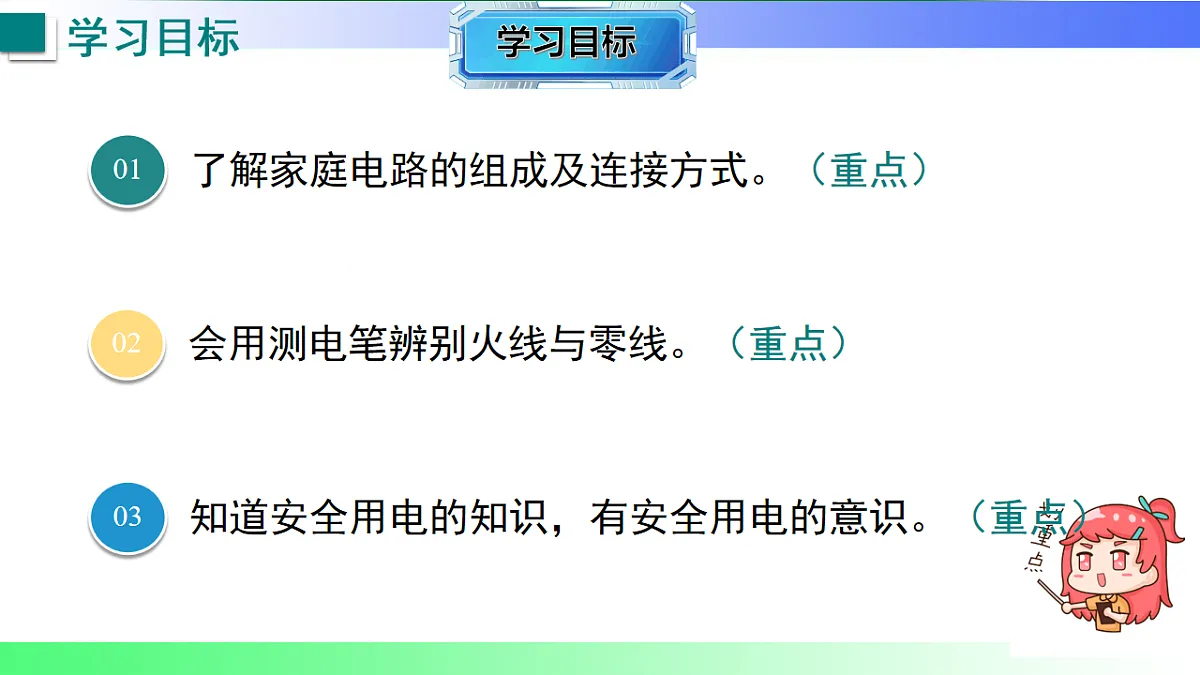

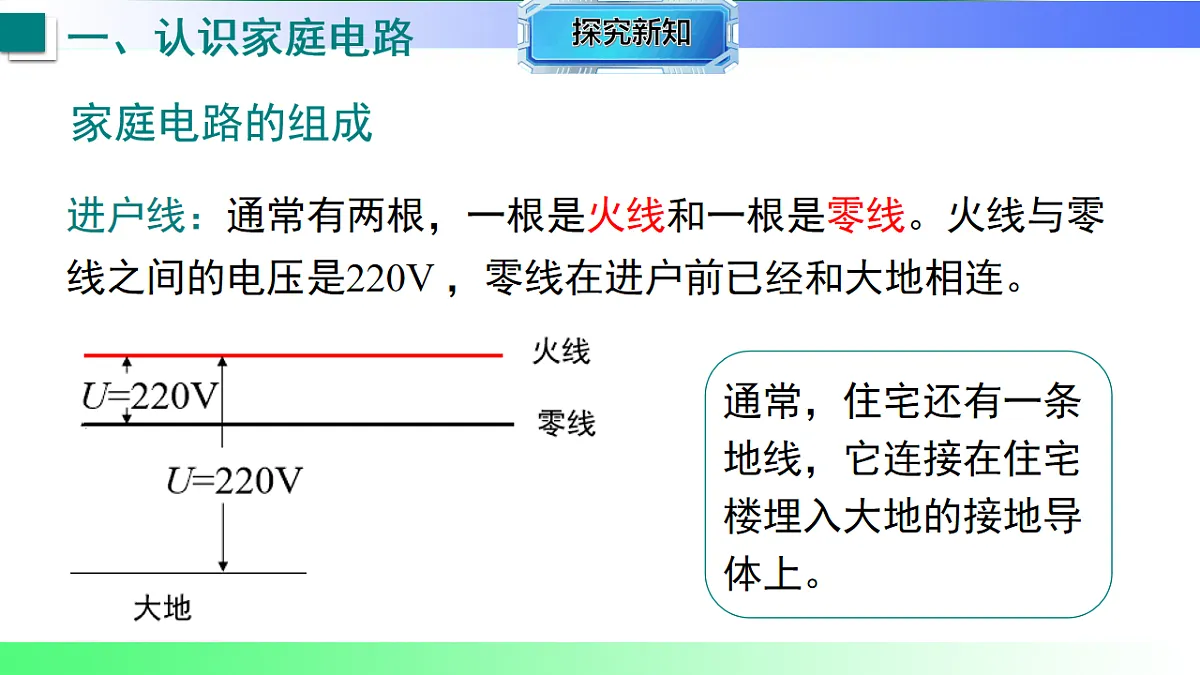

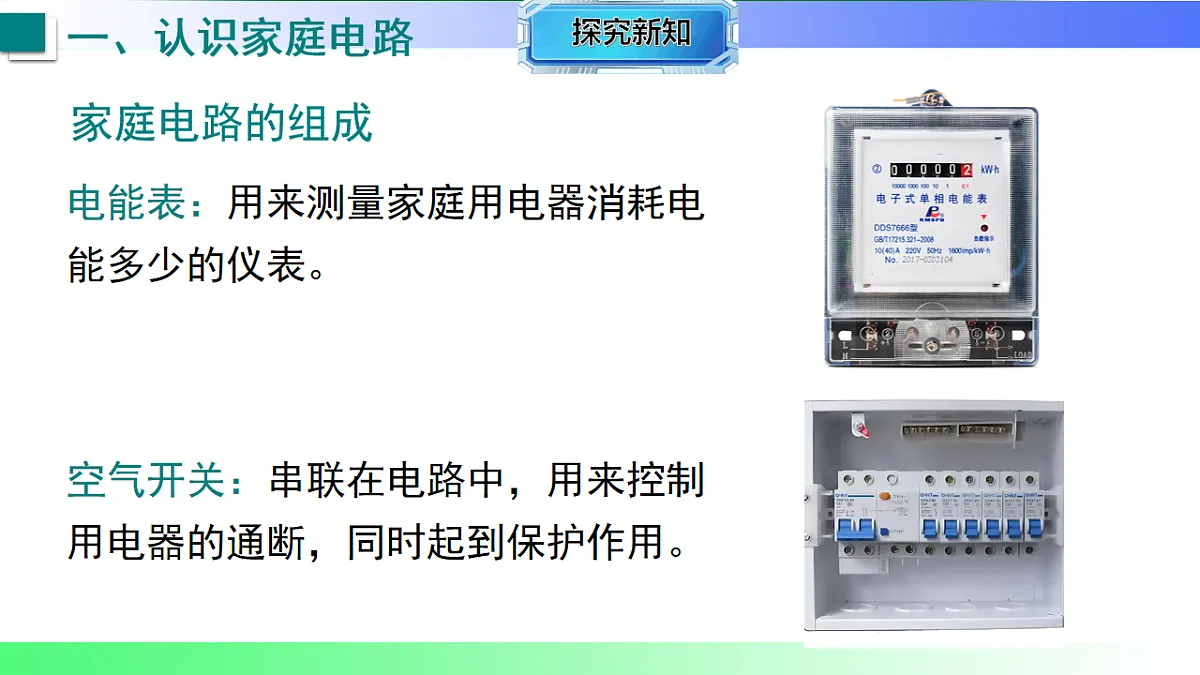

幻灯片 1：封面标题：16.4 家庭电路副标题：探秘家庭用电的 “脉络”姓名：[你的名字]日期：[具体日期]幻灯片 2：课程导入生活情境：我们每天都在使用电灯、电视、冰箱、洗衣机等家用电器，这些电器都是通过家庭电路来获取电能的。你是否好奇家庭电路是由哪些部分组成的？电流是如何从发电厂输送到家中的各个电器的？问题引导：家庭电路中的用电器是串联还是并联的？为什么关闭一个用电器不会影响其他用电器的工作？家庭电路中又有哪些安全装置来保护我们的用电安全呢？引出主题：本节课我们就来深入学习家庭电路的组成、连接方式以及安全用电的相关知识，揭开家庭用电的神秘面纱。幻灯片 3：家庭电路的组成组成部分：家庭电路主要由进户线、电能表、总开关、保险装置、用电器、导线等组成。各部分作用：进户线：由火线和零线组成，火线与零线之间的电压为 220V，是家庭电路的电源来源。火线带电，零线通常不带电。电能表：测量家庭电路在一段时间内消耗电能的仪表，安装在进户线之后，记录用户的用电量，是供电部门收取电费的依据。电能表上标有额定电压和额定电流等参数，如 “220V 10A” 表示额定电压为 220V，允许通过的最大电流为 10A。总开关：控制整个家庭电路的通断，通常采用空气开关，当电路出现故障时，可手动断开总开关切断电源，便于检修电路。保险装置：包括保险丝或空气开关，当电路中电流过大时，保险装置会自动切断电路，保护电路中的用电器和导线不被损坏。用电器：如电灯、电视、冰箱等，是消耗电能的装置。导线：连接电路中的各个元件，输送电能，导线的规格应根据电路中的最大电流选择，以确保安全。组成示意图：展示家庭电路的组成示意图，标注各部分的位置和名称，让学生直观了解家庭电路的结构。幻灯片 4：火线和零线火线与零线定义：火线是电路中输送电能的导线，与零线之间有 220V 的电压；零线是与大地相连的导线，通常情况下零线与大地之间的电压为 0V。试电笔的使用：构造：试电笔由笔尖金属体、电阻、氖管、弹簧和笔尾金属体组成。使用方法：使用试电笔时，手要接触笔尾的金属体，笔尖接触被测导线。如果笔尖接触的是火线，氖管会发光；如果接触的是零线，氖管不发光。注意事项：使用试电笔时，绝对不能用手接触笔尖的金属体，以免触电。图片展示：展示试电笔的实物图片和正确使用方法的示意图，强调使用试电笔的规范操作。幻灯片 5：家庭电路的连接方式用电器的连接：家庭电路中的用电器都是并联在电路中的。这种连接方式的优点是各用电器两端的电压都等于电源电压（220V），都能正常工作，且各用电器之间互不影响，某个用电器关闭或损坏，其他用电器仍能正常工作。开关与用电器的连接：控制用电器的开关必须与用电器串联，并且开关要接在火线和用电器之间。这样当开关断开时，用电器与火线断开连接，人接触用电器不会触电，保证用电安全。插座的连接：插座用于给可移动用电器供电，插座也并联在电路中。两孔插座的左孔接零线，右孔接火线；三孔插座的左孔接零线，右孔接火线，上孔接地线，接地线与用电器的金属外壳相连，可防止用电器漏电时发生触电事故。连接示意图：展示用电器、开关、插座在家庭电路中的连接示意图，清晰标注火线、零线和接地线的连接方式。幻灯片 6：保险装置保险丝：材料：保险丝由电阻率大、熔点低的铅锑合金制成。原理：当电路中电流过大时，保险丝会因温度升高而熔断，自动切断电路，起到保护电路的作用。选择：保险丝的额定电流应等于或稍大于电路中的最大正常工作电流，不能用铜丝、铁丝等代替保险丝，因为铜丝、铁丝的熔点高，电流过大时不会熔断，起不到保险作用。空气开关：原理：空气开关是一种新型的保险装置，它是利用电流的磁效应工作的。当电路中电流过大时，空气开关会自动断开，切断电路，保护电路安全。优点：空气开关断开后，只需手动复位即可重新使用，比保险丝更方便。图片展示：展示保险丝和空气开关的实物图片，说明它们在家庭电路中的安装位置和作用。幻灯片 7：电路中电流过大的原因短路：短路是指火线和零线直接相连，此时电路中的电阻非常小，根据欧姆定律\(I=\frac{U}{R}\)，电路中的电流会非常大，容易烧坏电源和导线，甚至引发火灾。例如，电线绝缘皮破损、用电器内部火线和零线直接接触等都可能导致短路。总功率过大：家庭电路中同时使用的用电器过多，总功率过大，根据\(P=UI\)（家庭电路电压\(U\)一定），总电流\(I=\frac{P}{U}\)会过大。当总电流超过电路的最大允许电流时，保险装置会自动切断电路。例如，同时使用多个大功率用电器（如空调、电热水器、电暖器等），容易导致总功率过大。示意图展示：展示短路和总功率过大时的电路示意图，分析电流过大的原因和危害。幻灯片 8：安全用电常识触电原因：人体是导体，当人体直接或间接接触火线时，电流会通过人体流入大地，造成触电事故。通过人体的电流越大、通电时间越长，对人体的伤害越大。安全用电原则：不接触低压带电体，不靠近高压带电体。更换灯泡、搬动电器前要断开电源开关。不弄湿用电器，不损坏绝缘层，保持电器外壳干燥。保险装置、插座、导线、家用电器等达到使用寿命应及时更换。触电急救：如果发生触电事故，应立即切断电源或用干燥的木棍、竹竿等绝缘体将电线挑开，使触电者脱离电源，然后再进行急救。图片展示：展示正确和错误的用电行为图片，通过对比强调安全用电的重要性。幻灯片 9：家庭电路的故障分析常见故障及判断：用电器不工作，保险丝熔断或空气开关跳闸：可能是电路中发生了短路，也可能是总功率过大。可先断开所有用电器，闭合总开关，如果保险丝不再熔断或空气开关不再跳闸，说明是总功率过大；如果仍然熔断或跳闸，说明电路中存在短路故障，需检查导线和用电器。某一用电器不工作，其他用电器正常工作：说明该用电器所在的支路发生了故障，可能是用电器本身损坏、开关接触不良或导线断路等。可通过试电笔检测或更换用电器、开关等方法排查故障。插座不能供电，其他用电器正常工作：可能是插座本身损坏、插座与导线连接松动或断路等。故障排查方法：介绍使用试电笔、电流表等工具排查家庭电路故障的基本方法，强调排查故障时要断开总开关，确保安全。幻灯片 10：课堂练习题目展示：家庭电路的电源是_____V 的交流电，进户线包括_____和_____。家庭电路中，用电器之间是_____联的，开关与被控制的用电器之间是_____联的，开关应接在_____线和用电器之间。三孔插座比两孔插座多的一个孔是接_____线的，其作用是防止用电器漏电时发生_____事故。造成家庭电路中电流过大的原因有两个：一是_____，二是_____。下列做法符合安全用电要求的是（ ）A. 用湿手触摸正在工作的电器开关B. 保险丝熔断后，用铜丝代替C. 雷雨天在大树下避雨D. 发现有人触电，立即切断电源答案讲解：结合家庭电路的组成、连接方式和安全用电常识，逐一分析题目，讲解答案。幻灯片 11：课堂小结知识回顾：回顾家庭电路的组成部分及各部分的作用，家庭电路的连接方式（用电器和插座并联，开关与用电器串联且接火线），保险装置的作用和原理，电路中电流过大的原因以及安全用电常识。核心要点：家庭电路以 220V 交流电为电源，用电器并联工作，安全用电的关键是避免接触火线，防止短路和总功率过大。思维导图展示：以思维导图形式呈现本节课的知识框架，包括家庭电路的组成、连接、安全用电等内容。幻灯片 12：课后作业作业布置：完成课本上关于家庭电路的练习题。观察自己家中的家庭电路，找出电能表、总开关、保险装置的位置，观察插座和开关的连接方式（在家长指导下进行，注意安全）。撰写一篇关于 “家庭安全用电” 的短文，列举家庭生活中常见的不安全用电行为和正确的做法。幻灯片 13：结束页总结语：本节课我们学习了家庭电路的组成、连接方式和安全用电知识，这些知识与我们的日常生活息息相关，掌握它们能帮助我们安全、合理地使用电能。鼓励语：希望同学们在生活中能时刻注意安全用电，养成良好的用电习惯，同时也能运用所学知识解决家庭电路中的简单问题！2024沪科版物理九年级全册16.4家庭电路第十六章 探究电路授课教师： . 班 级： . 时 间： . 你见过这些器材吗？你知道它们都有着怎样的作用呢？家庭电路的组成家庭电路的组成进户线：通常有两根，一根是火线和一根是零线。火线与零线之间的电压是220V ，零线在进户前已经和大地相连。家庭电路的组成电能表：用来测量家庭用电器消耗电能多少的仪表。空气开关：串联在电路中，用来控制用电器的通断，同时起到保护作用。家庭电路的组成插座：为家用电器提供电源接口；插座有两孔和三孔两种。 家庭电路的组成三孔插座接入电路的原则是“左零右火上接地”。三孔插座和三脚插头：三线插头有一个长脚，当把用电器上的三脚插头插入三孔插座后，除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来，这样可以避免人触电。家庭电路的组成如图是电路检测中常用到测电笔。测电笔中的电阻器是一个阻值在1 MΩ以上的高阻值电阻，因此通过人体的电流很小。使用前，应检查测电笔是否损坏。使用时，手要接触笔尾金属体，不能接触笔尖的金属体。测电笔的使用：测电笔测电笔如图，若笔尖接触的是火线，电流会经过笔尖、氖管、笔尾、人体最后流入大地而形成闭合回路，此时氖管就会发光；接零线时因电流没有形成闭合回路，则氖管不会发光。视频——练习使用测电笔电是人们的好帮手，但若不注意用电安全，可能会发生触电事故，轻则被电击，重则危及生命。那么什么是触电呢？触电通常所说的触电，是指一定大小的电流通过人体所引起的伤害事故。当流过人体的电流超过2 mA时，人就会产生麻的感觉；超过100 mA的电流则有可能致人死亡。注意：使用测电笔时，也有电流流过人体，但电流大小通常远小于2 mA，人体几乎没有感觉。家庭常见的触电类型1.家庭电路中的触电事故都是人体直接或间接接触火线引起的。2.人体的安全电压是不高于36 V。3.家庭电路的电压是220 V，动力电路的电压是380 V，都超过了安全电压值。家庭常见的触电类型防止触电在家庭中怎样才能防止触电，保证用电安全呢？首先，家庭电路的安装要符合安全用电的要求，如图。防止触电同时，要注意不要弄湿用电器；保护好用电器的绝缘体；不裸漏电线。对于有金属外壳的家用电器，其外壳要接地，如图。❌防止触电在户外，不要靠近高压带电体，如图。❌❌如果遇到触电事故，我们该如何救援呢？首先，不能直接去碰触电的人，否则施救者也会触电。应当赶快切断电源，或者用干燥的木棍将电线挑开，使触电的人迅速脱离电源。发生火灾时，要首先切断电源，绝不能带电泼水救火。知识点11．图中(1)(2)(3)内的元件分别是(　　)A．电能表、保险盒、总开关B．电能表、总开关、保险盒C．总开关、电能表、保险盒D．保险盒、总开关、电能表B家庭电路2．家庭电路中连接户外供电电路通常有两根电线，和大地之间没有电压的一根叫______线，另一根与大地之间有220 V电压的叫______线，这两根电线之间的电压是________V。零火22013143. [原创题]下面是三孔插座和三脚插头的图示和对话，请你补全。(1)插座：我有三个孔。请在图中标出接线名称。(2)插头：我有三只脚，当我的最长脚________(填“E”“L”或“N”)插入插座插孔时，就将用电器外壳与__________相连，能够有效预防触电事故的发生。地零火E大地13144．[2025年1月六安期末]如图所示，用测电笔辨别火线和零线时，图中执笔方式正确的是______。用测电笔辨别火线与零线时，使测电笔发光的是________线。乙火13145．如图所示的是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。(其中开关只控制电灯)13146．[2024·安徽中考]关于安全用电，下列说法错误的是(　　)A．绝缘皮破损的电线，需要及时更换B．家用电器工作时起火，可以直接用水浇灭C．发生触电事故时，不能直接用手去拉触电者D．手机充电结束后，要把充电器从插座上及时拔下B知识点2安全用电13147. [立德树人·五育并举]下图是关于是否会触电的几种图示。(1)甲站在地上，乙站在干燥的木凳上，则甲____触电，乙______触电。(均填“会”或“不会”)(2)丙会触电，电流通过的路径是________→________→________(以上均填“人体”“火线”“零线”或“大地”)。遇到触电事故时，若无法及时切断电源，你在救助过程中，可使用的物体是________。A．干木棍 B．铁棍C．橡胶手套 D．徒手(3)家庭电路中的触电事故都是直接或间接接触________(填“零线”或“火线”)造成的。会不会火线人体零线AC火线13148．[2025年1月滁州期末]如图所示的为家庭电路的简化图，若该电路中各处的连接都是正确的，下列关于该家庭电路的说法中正确的是(　　)A．a线是零线，b线是火线B．灯泡和开关的位置可以互换C．当有人触电时空气开关会“跳闸”D．电视机接入电路时，与灯泡是并联关系D易错点睛：有人触电时空气开关不会“跳闸”，电路中短路或过载时才“跳闸”。13149．在如图所示的卡通画中，两只小鸟落在裸露的电线上，则当开关闭合时，________小鸟不会触电，另一只小鸟会触电的原因是它的两脚间有一定的电压，有________通过它的身体，所以它会触电。乙1314电流10．[2024·宿州二模]如图所示，闭合开关S，灯泡L不发光，用测电笔检查电路时，发现只有接在a点时测电笔的氖管不发光，测电笔接b、c、d点时氖管均发光，则电路故障是______________(填“ab之间断路”“bc之间断路”或“cd之间断路”)。ab之间断路131411．[2025年1月池州期末]如图甲所示的是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的______(填“C”或“D”)插脚接火线，若插入插座，闭合开关S时，发现家里的灯全部熄灭，经检查是熔丝熔断，由此可能判断是________(填“插座”“插头”或“灯座”)发生了短路。火D1314灯座12．如图所示的是一般住宅户内配电系统方框图，电能表应接在________(填“G”或“H”)处，电路连接错误之处为__________________________________。H控制电灯的开关接在了零线上131413. [新考法]测电笔是日常生活中用来辨别火线和零线的工具。如图甲所示，其金属体笔尖和金属体笔尾间________联着一个高阻值的电阻。若测电笔内的电阻为1 MΩ，如图乙所示，小明正用测电笔接触家庭电路中的火线，这时火线、测电笔、人体和大地形成通路，不计人体和其他部位的电阻值，通过小明身体的电流为____________A。串2.2×10－4131414．[2025·阜阳月考]如图甲所示的为小明家墙上安装的一个三孔带开关的插座，此插座的优点是_______________________________________________________，图乙中部分电路已接好请用笔画线代替导线将电路补充完整。操作方便、安全，只需将插座上的开关断开就可以安全切断电源1314家庭电路进户线、电能表、空气开关、用电器、开关、插座三孔插座、三脚插头、测电笔常见的触电事故安全用电措施谢谢观看！
