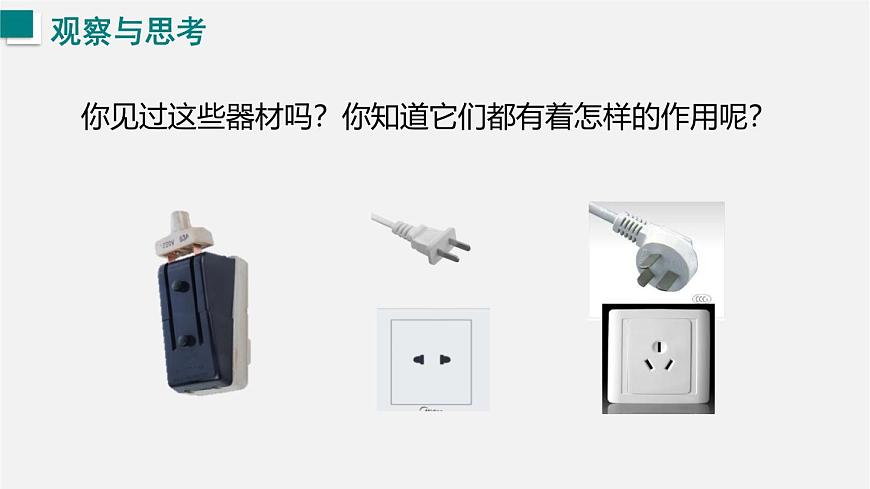

你见过这些器材吗？你知道它们都有着怎样的作用呢？

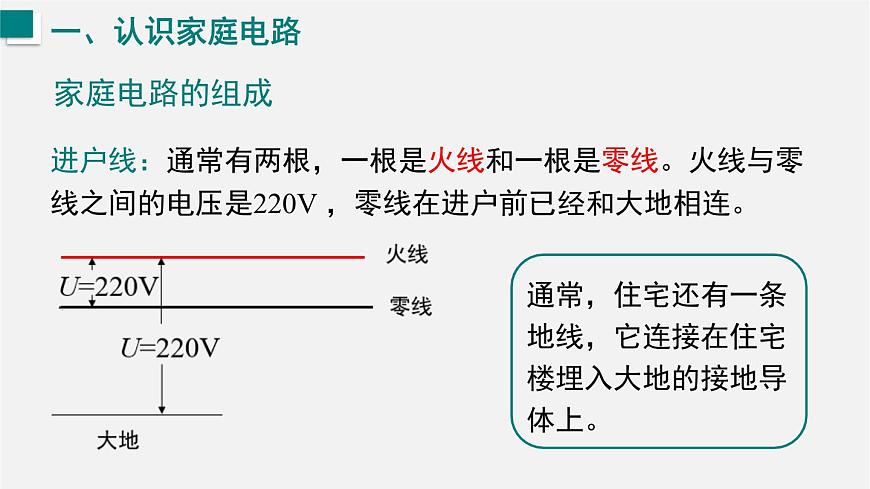

进户线：通常有两根，一根是火线和一根是零线。火线与零线之间的电压是220V ，零线在进户前已经和大地相连。

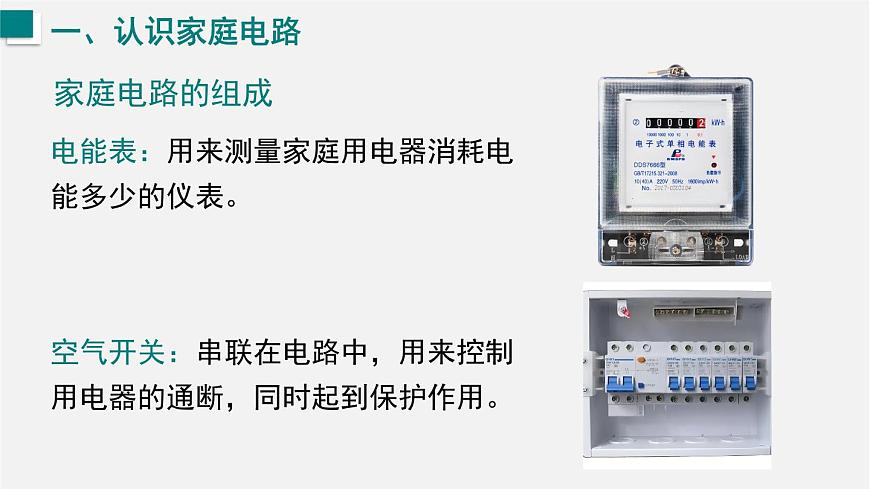

电能表：用来测量家庭用电器消耗电能多少的仪表。
空气开关：串联在电路中，用来控制用电器的通断，同时起到保护作用。

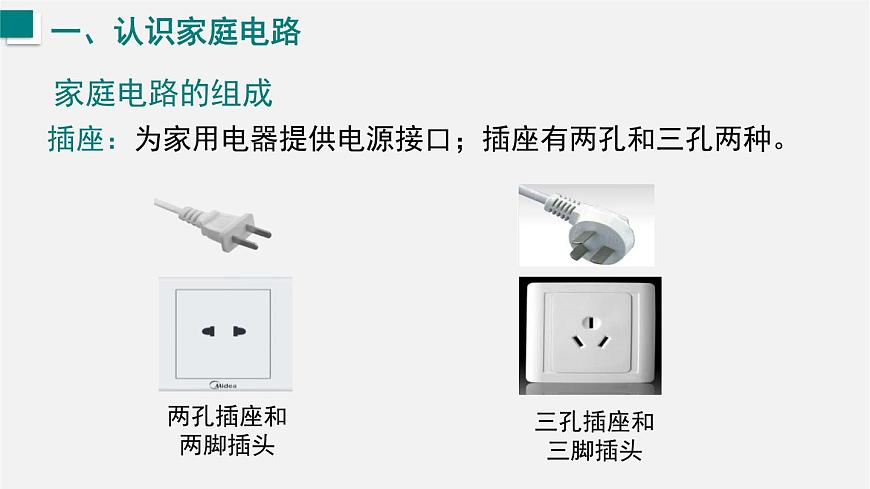

插座：为家用电器提供电源接口；插座有两孔和三孔两种。
三孔插座接入电路的原则是“左零右火上接地”。
三孔插座和三脚插头：三线插头有一个长脚，当把用电器上的三脚插头插入三孔插座后，除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来，这样可以避免人触电。
如图是电路检测中常用到测电笔。测电笔中的电阻器是一个阻值在1 MΩ以上的高阻值电阻，因此通过人体的电流很小。
使用前，应检查测电笔是否损坏。使用时，手要接触笔尾金属体，不能接触笔尖的金属体。
如图，若笔尖接触的是火线，电流会经过笔尖、氖管、笔尾、人体最后流入大地而形成闭合回路，此时氖管就会发光；接零线时因电流没有形成闭合回路，则氖管不会发光。
视频——练习使用测电笔
电是人们的好帮手，但若不注意用电安全，可能会发生触电事故，轻则被电击，重则危及生命。那么什么是触电呢？
通常所说的触电，是指一定大小的电流通过人体所引起的伤害事故。当流过人体的电流超过2 mA时，人就会产生麻的感觉；超过100 mA的电流则有可能致人死亡。注意：使用测电笔时，也有电流流过人体，但电流大小通常远小于2 mA，人体几乎没有感觉。
1.家庭电路中的触电事故都是人体直接或间接接触火线引起的。
2.人体的安全电压是不高于36 V。
3.家庭电路的电压是220 V，动力电路的电压是380 V，都超过了安全电压值。
在家庭中怎样才能防止触电，保证用电安全呢？
首先，家庭电路的安装要符合安全用电的要求，如图。
同时，要注意不要弄湿用电器；保护好用电器的绝缘体；不裸漏电线。对于有金属外壳的家用电器，其外壳要接地，如图。
在户外，不要靠近高压带电体，如图。
如果遇到触电事故，我们该如何救援呢？
首先，不能直接去碰触电的人，否则施救者也会触电。应当赶快切断电源，或者用干燥的木棍将电线挑开，使触电的人迅速脱离电源。发生火灾时，要首先切断电源，绝不能带电泼水救火。

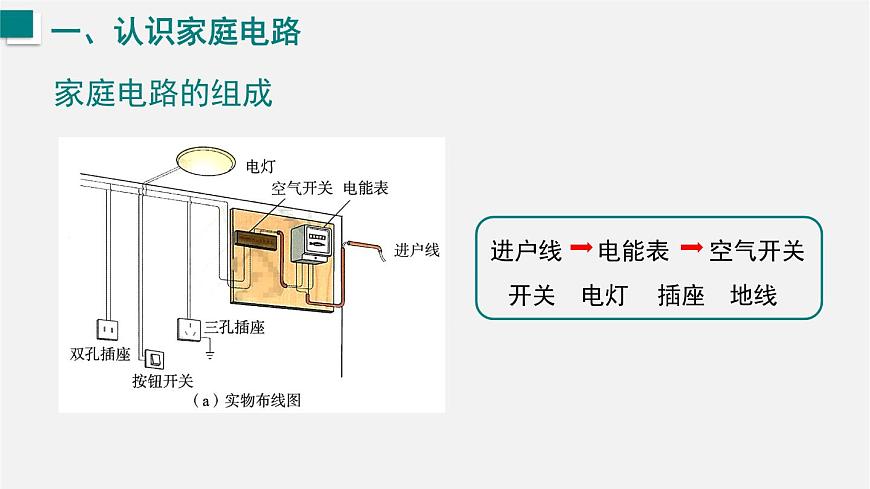

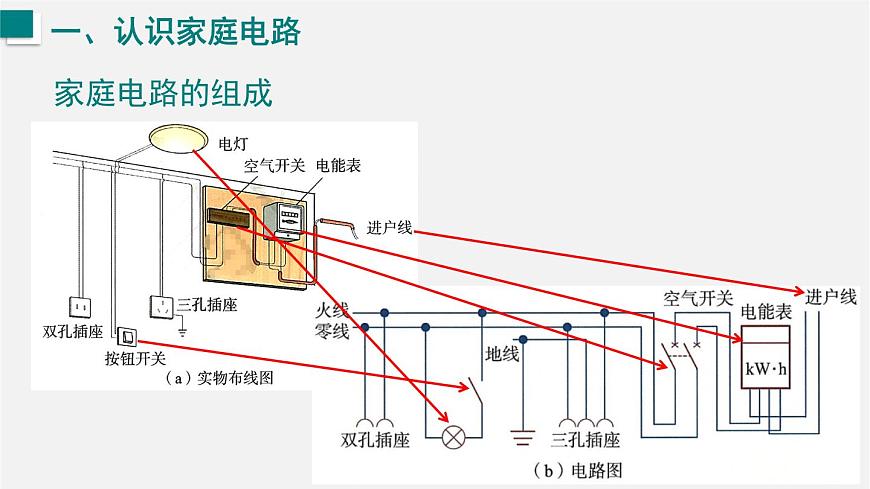

进户线、电能表、空气开关、用电器、开关、插座
三孔插座、三脚插头、测电笔
1.如图在家庭电路中，螺丝口灯泡的灯座及开关连接正确的是( )
2.下列四幅图中，符合安全用电的是（ ）
D.用电器金属外壳接地
