一、 选择题（每小题8分，共32分）

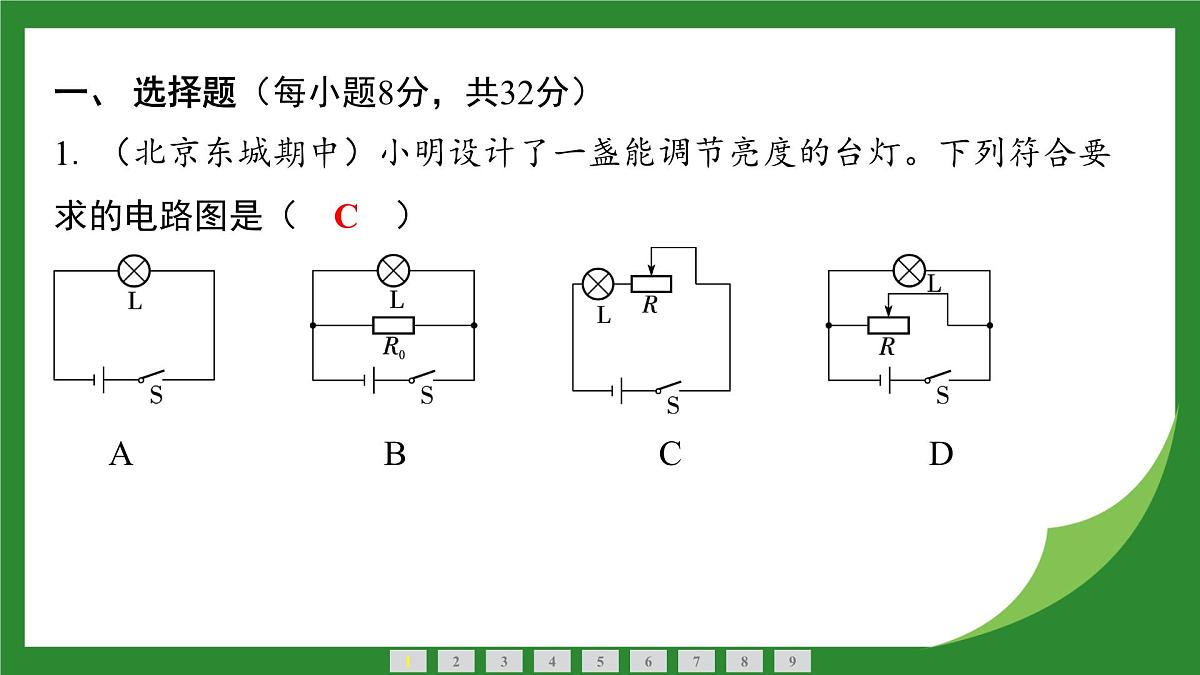

1. （北京东城期中）小明设计了一盏能调节亮度的台灯。下列符合要求的电路图是（　C　）

A B C D

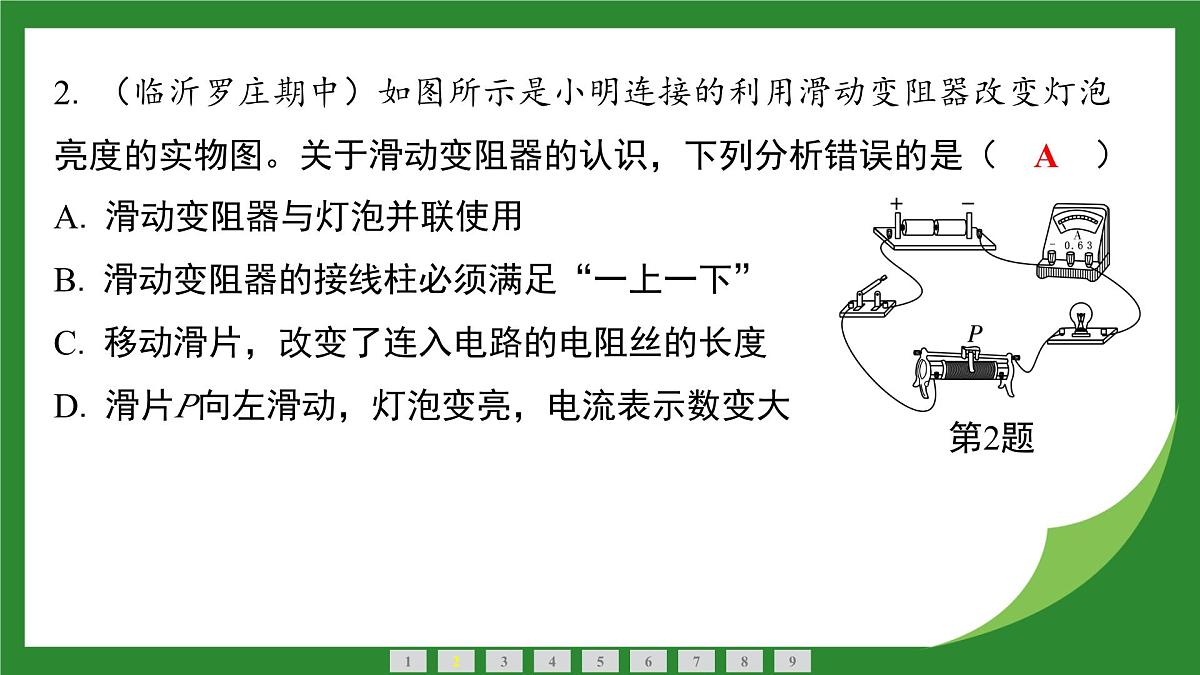

2. （临沂罗庄期中）如图所示是小明连接的利用滑动变阻器改变灯泡亮度的实物图。关于滑动变阻器的认识，下列分析错误的是（　A　）

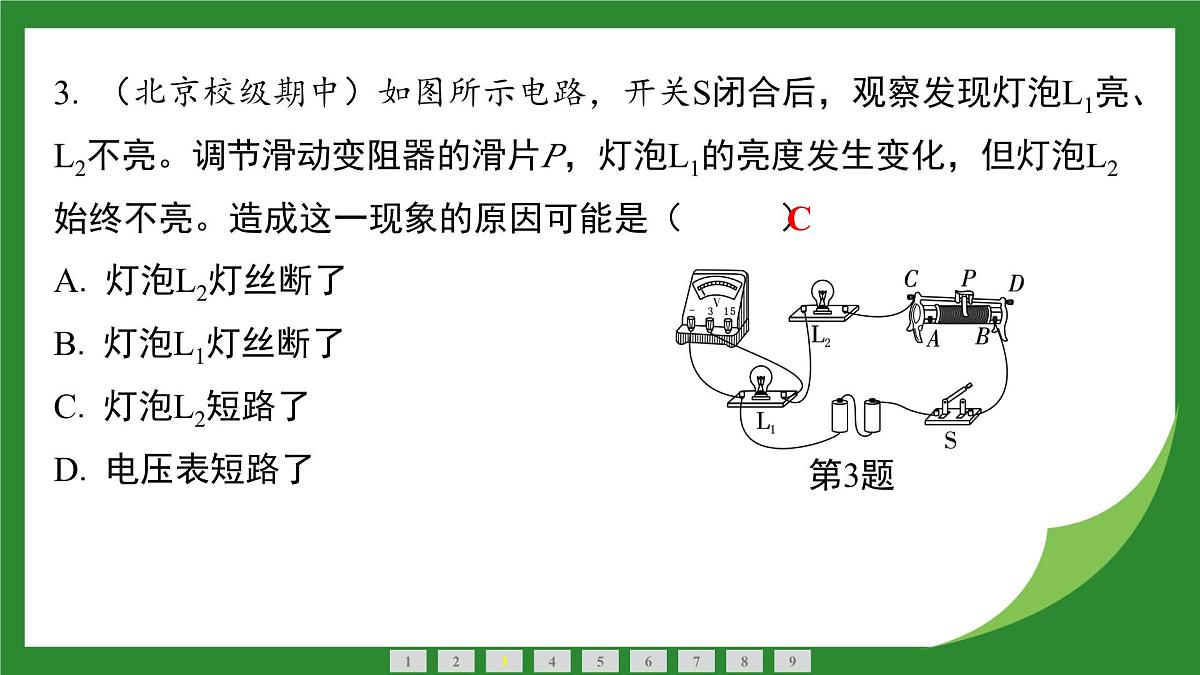

3. （北京校级期中）如图所示电路，开关S闭合后，观察发现灯泡L1亮、L2不亮。调节滑动变阻器的滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。造成这一现象的原因可能是（　C　）

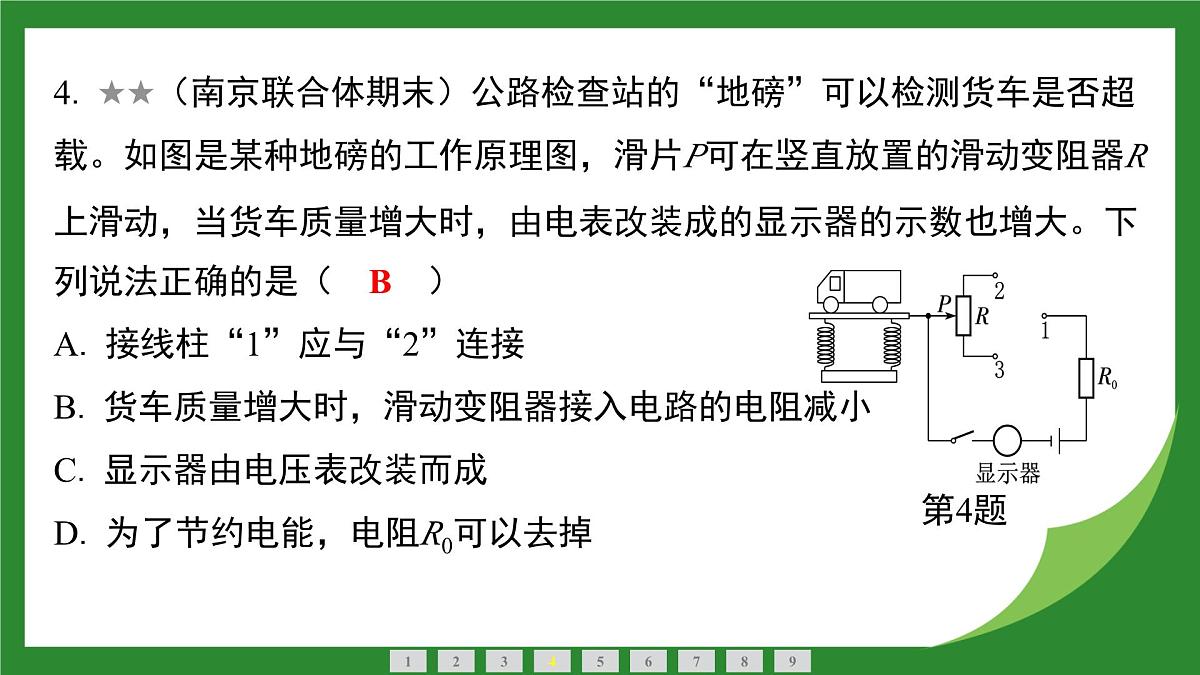

4. ★★（南京联合体期末）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的滑动变阻器R上滑动，当货车质量增大时，由电表改装成的显示器的示数也增大。下列说法正确的是（　B　）
二、 填空题（每空4分，共8分）

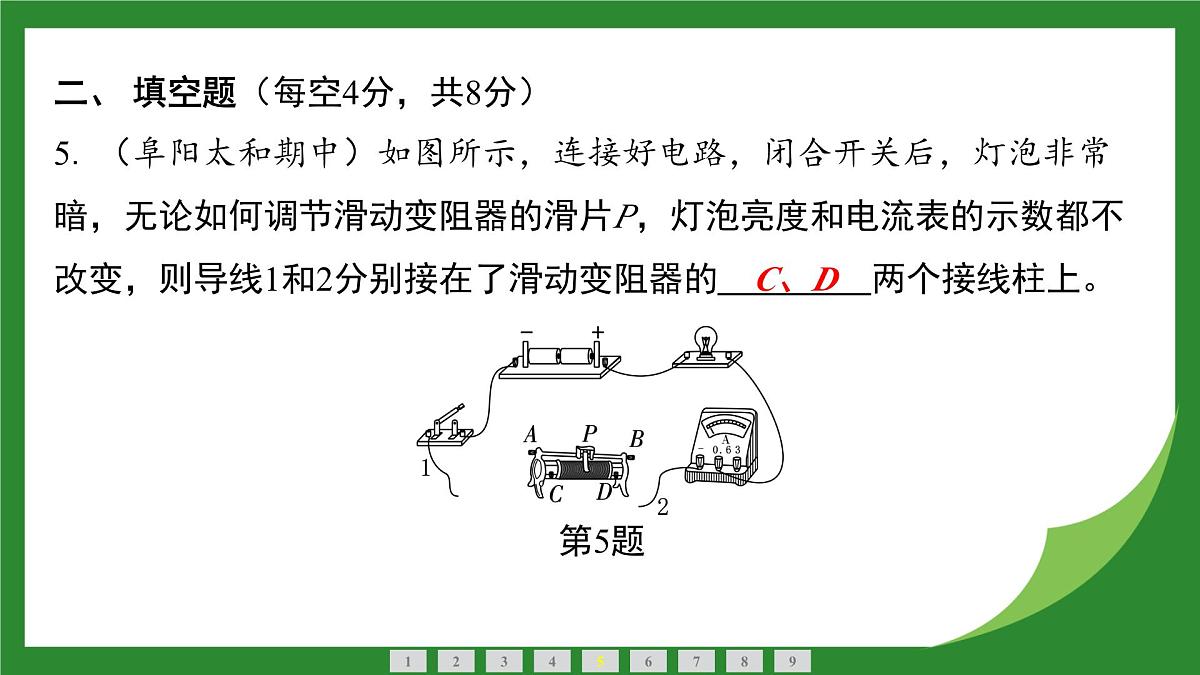

5. （阜阳太和期中）如图所示，连接好电路，闭合开关后，灯泡非常暗，无论如何调节滑动变阻器的滑片P，灯泡亮度和电流表的示数都不改变，则导线1和2分别接在了滑动变阻器的 　C、D　两个接线柱上。

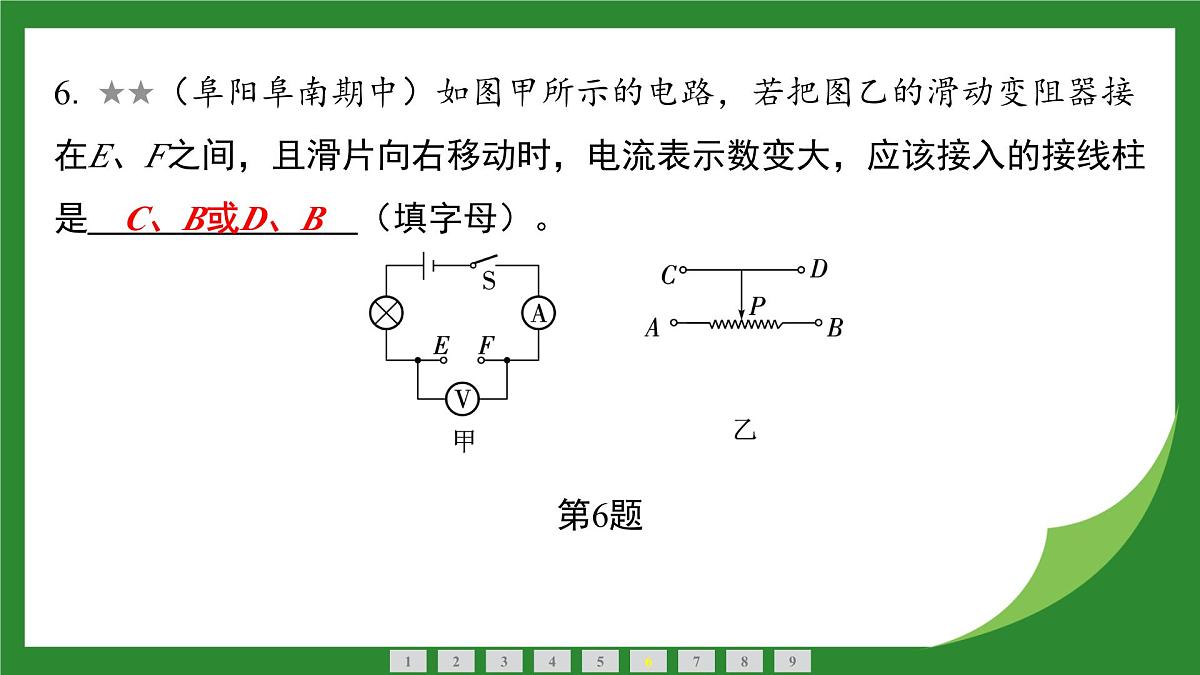

6. ★★（阜阳阜南期中）如图甲所示的电路，若把图乙的滑动变阻器接在E、F之间，且滑片向右移动时，电流表示数变大，应该接入的接线柱是 　C、B或D、B　（填字母）。

三、 作图题（共20分）

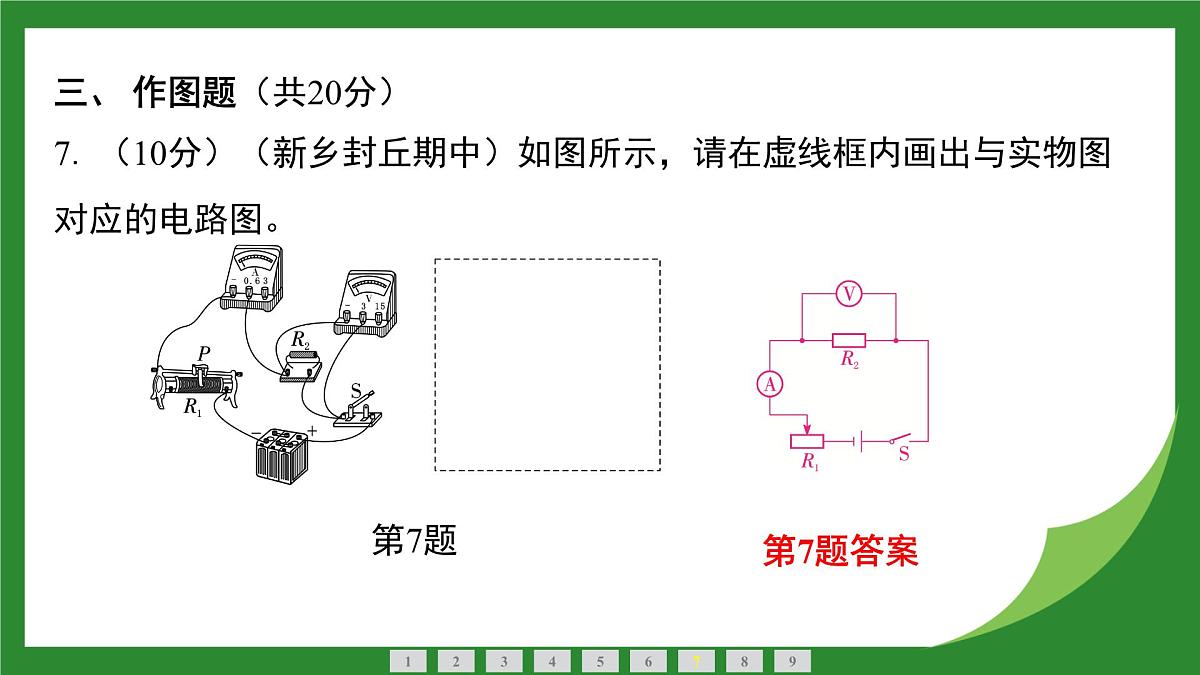

7. （10分）（新乡封丘期中）如图所示，请在虚线框内画出与实物图对应的电路图。

8. （10分）（开封祥符期中）按照电路图完成实物图的电路连接。

四、 实验题（40分）
9. （阆中期中）如图所示，在“用滑动变阻器改变灯泡亮度”的实验中：
（1） 连接电路时，闭合开关前，应将滑动变阻器的滑片移到 　 A（选填“A”或“B”）端。闭合开关后，要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向 　右　（选填“左”或“右”）端移动，此过程电流表的示数将 　变大　（选填“变大”“变小”或“不变”）。
（2） 甲同学连接好电路，闭合开关后，发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器同时连接了 　 A、B　（填字母）两个接线柱。（3） 乙同学连接电路时，当接完最后一根导线，灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处（滑动变阻器选择了一上一下两个接线柱）：①  　 连接电路时开关没有断开　；②  　没有将滑动变阻器的阻值调至最大　。
连接电路时开关没有断开　
滑动变阻器的阻值调至最大　
专题 欧姆定律在动态电路中的应用
1. （合肥瑶海期末）如图所示，电源电压保持不变，闭合开关S1后，将开关S2由1掷到2，下列分析判断正确的是（　D　）
2. （临沂罗庄期中）如图所示电路，闭合开关后，将滑动变阻器的滑片向左滑动的过程中（　B　）
3. ★跨学科实践·工程实践 （重庆校级期末）如图甲是红外线测温枪，图乙是其工作原理图，其中电源电压保持不变，R为热敏电阻用于靠近人体测温，定值电阻R0为保护电阻。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　D　）

4. ★★（开封祥符期中）（多选题）如图甲所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片从最右端移到最左端，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图像，下列说法错误的是（　CD　）

二、 填空题（每空4分，共24分）
5. （福州校级期中）如图所示，电源电压不变，只闭合开关S1，电流表的示数为0.3A；断开开关S1，将电流表和电压表的位置互换，再将开关S1、S2均闭合，电流表的示数为1.2A，电压表的示数为6V，则R1与R2的电阻之比是 　1∶3　，电源电压是 　6　V。
6. 如图所示的电路，电源电压保持不变，R0为定值电阻。闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V。则电源电压U＝ 　7.5　V，电阻R0＝ 　3　Ω。
7. ★（福州长乐期中）如图所示是简易电子秤的原理图，电源电压恒为4.5V，定值电阻R0＝10Ω。当开关S闭合后，称量的物体质量越大，电压表的示数 　越大　（选填“越大”或“越小”）；当秤盘上放置质量为2kg的物体时，滑片P刚好位于滑动变阻器R的a点，电压表的示数为2V，则此时变阻器R接入电路的阻值是 　8　Ω。
三、 计算题（共44分）
8. （22分）如图所示，R1是阻值为0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A。则：
（1） R2的阻值和变阻器R1接入电路的电阻分别是多大？
解：（1） 12Ω　6Ω
（2） 电流表A1的量程是0～3A，电流表A2的量程是0～0.6A，为使电表不损坏，滑动变阻器接入电路的电阻至少要多大？
