初中物理人教版（2024）九年级全册（2024）第4节 电流的测量示范课课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第4节 电流的测量示范课课件ppt，共16页。PPT课件主要包含了电流强弱，06A，02A，“+”，“-”，负接线，柱接反了，如图所示，零刻度线等内容，欢迎下载使用。

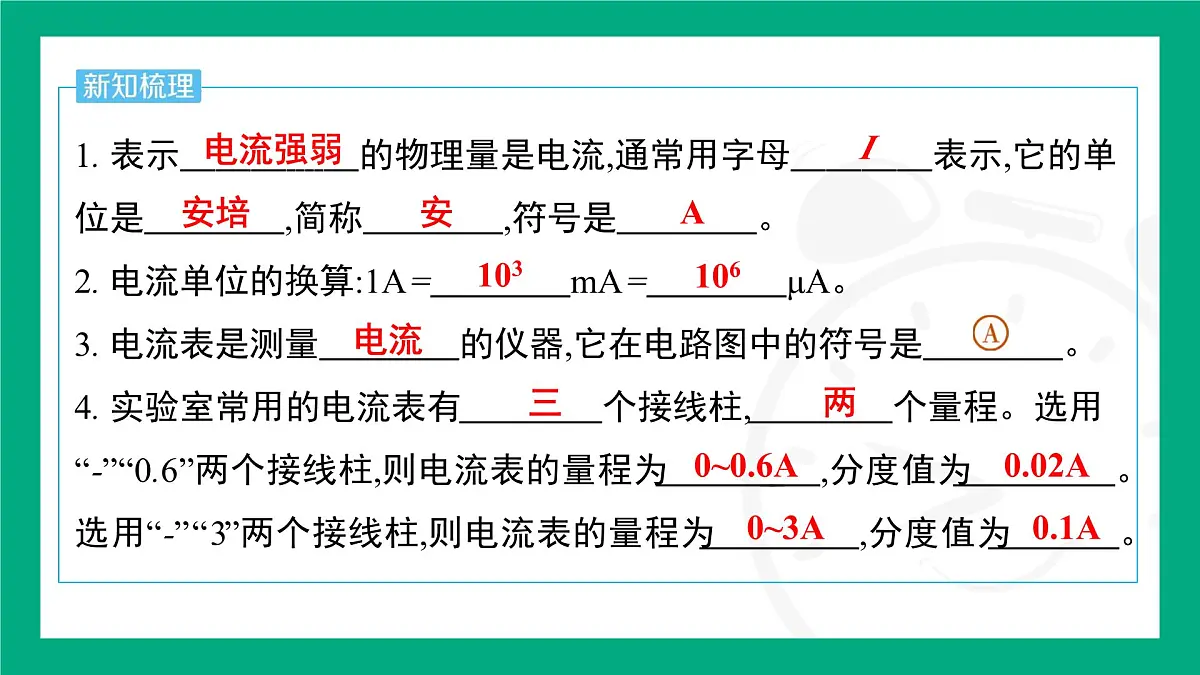

1. 表示　　　 　的物理量是电流,通常用字母　　　　表示,它的单位是　　　　,简称　　　　,符号是　　　　。 2. 电流单位的换算:1A=　　　　mA=　　　　μA。 3. 电流表是测量　　　　的仪器,它在电路图中的符号是　　　　。 4. 实验室常用的电流表有　　　　个接线柱,　　　　个量程。选用“-”“0.6”两个接线柱,则电流表的量程为　　　 　,分度值为　　　　。选用“-”“3”两个接线柱,则电流表的量程为　　　　,分度值为　　　。

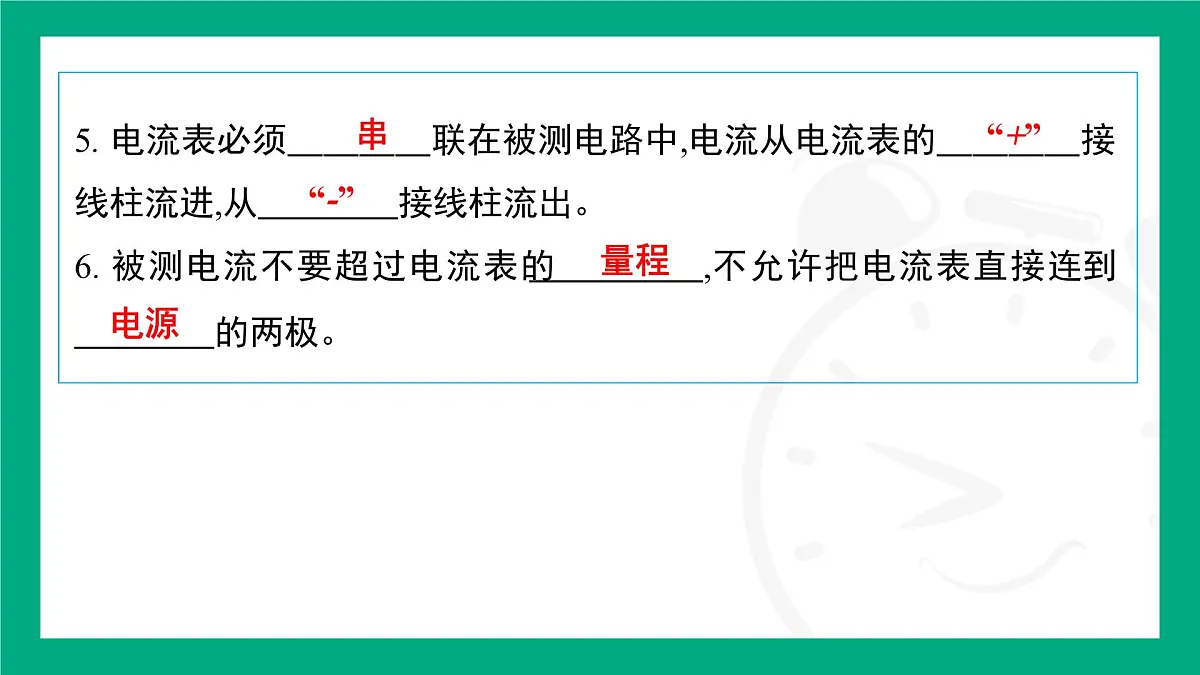

5. 电流表必须　　　　联在被测电路中,电流从电流表的　　　　接线柱流进,从　　　　接线柱流出。 6. 被测电流不要超过电流表的　　　　,不允许把电流表直接连到　　　　的两极。

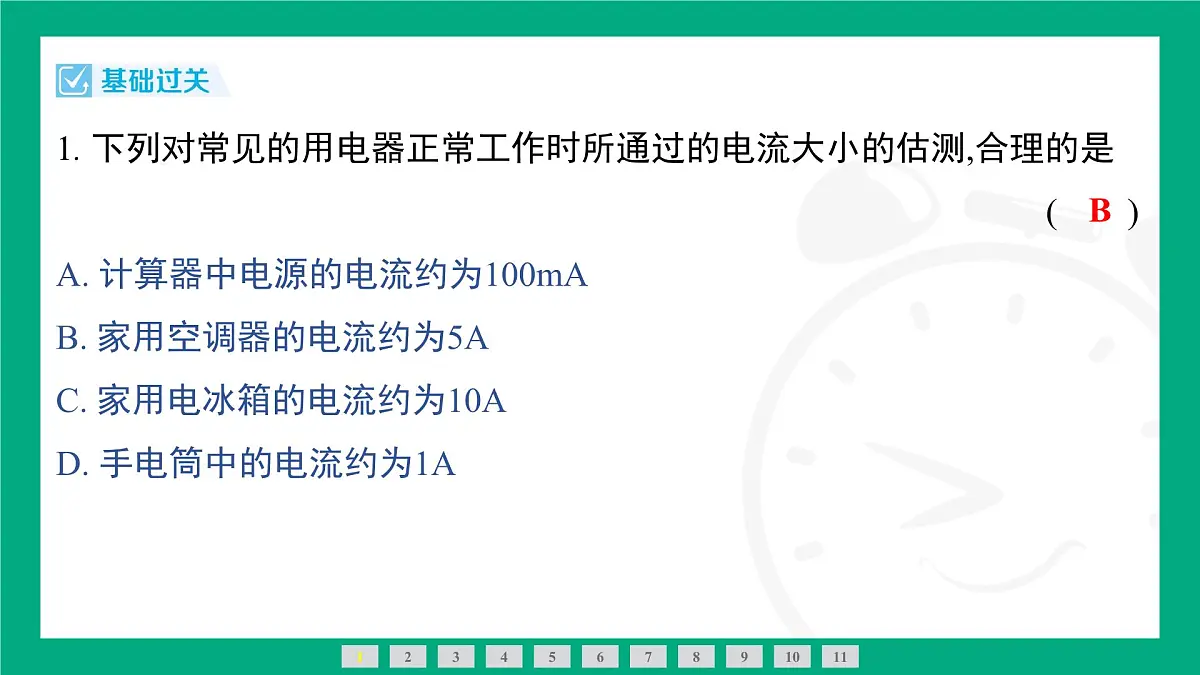

1. 下列对常见的用电器正常工作时所通过的电流大小的估测,合理的是 (　　)A. 计算器中电源的电流约为100mAB. 家用空调器的电流约为5AC. 家用电冰箱的电流约为10AD. 手电筒中的电流约为1A

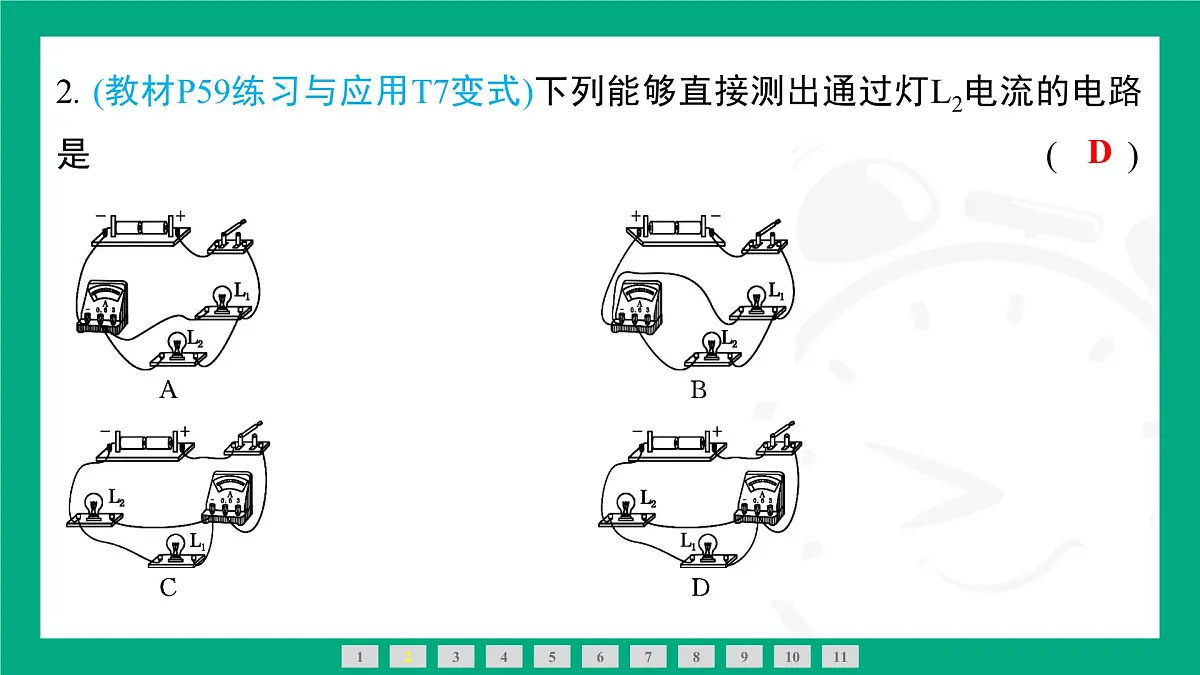

2. (教材P59练习与应用T7变式)下列能够直接测出通过灯L2电流的电路是(　　)

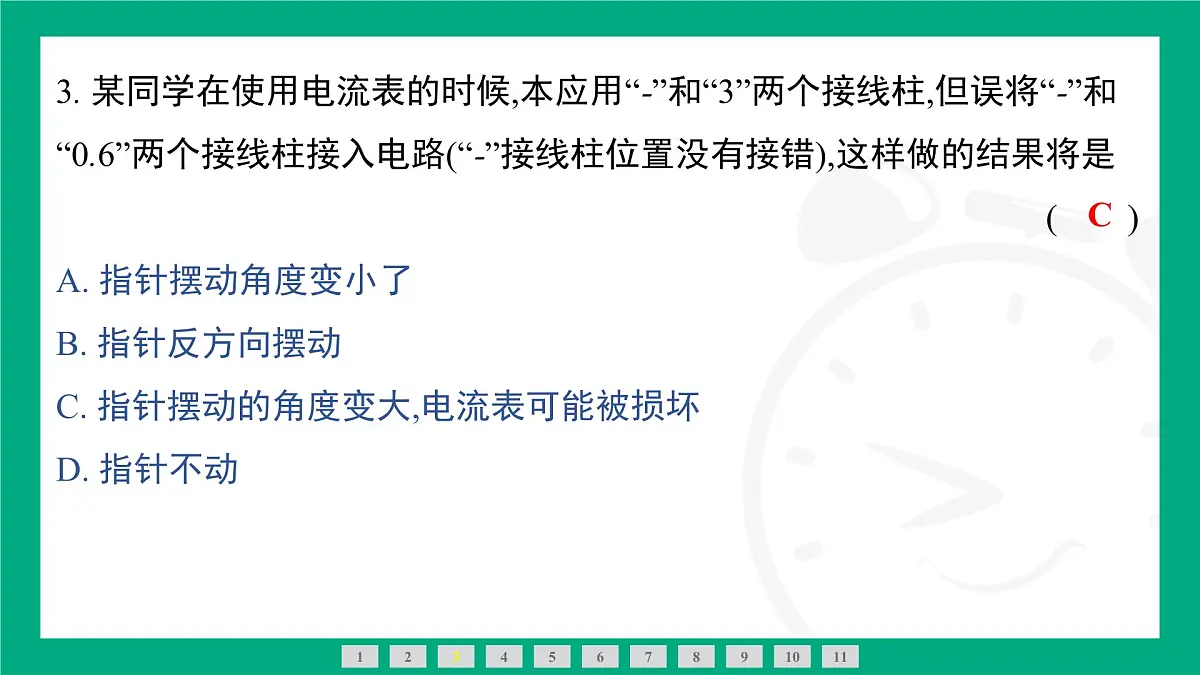

3. 某同学在使用电流表的时候,本应用“-”和“3”两个接线柱,但误将“-”和“0.6”两个接线柱接入电路(“-”接线柱位置没有接错),这样做的结果将是 (　　)A. 指针摆动角度变小了B. 指针反方向摆动C. 指针摆动的角度变大,电流表可能被损坏D. 指针不动

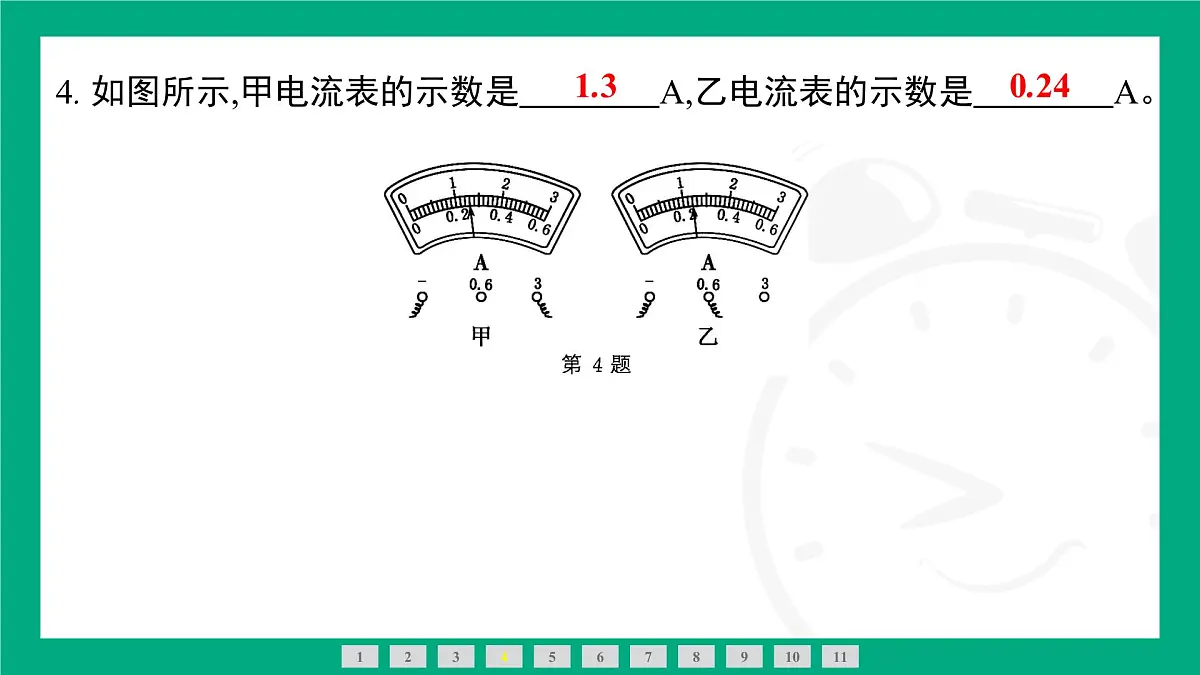

4. 如图所示,甲电流表的示数是　　　　A,乙电流表的示数是　　　　A。

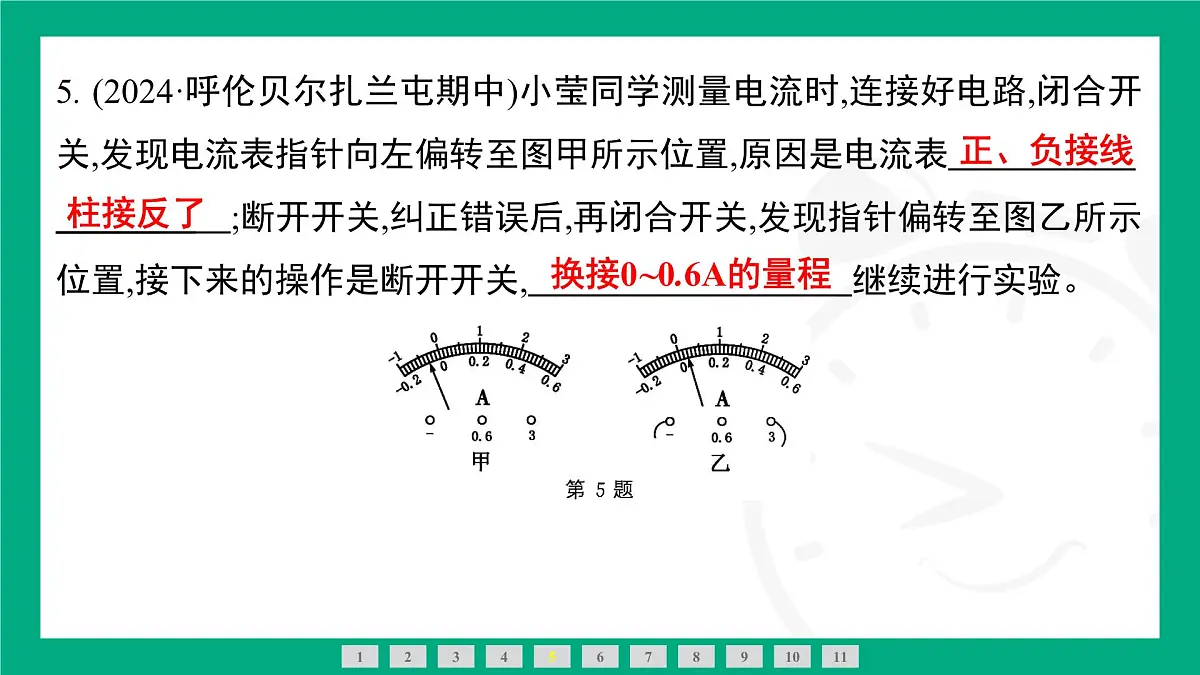

5. (2024·呼伦贝尔扎兰屯期中)小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表　  　　　　　;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是断开开关,　　 　　　　　　继续进行实验。
换接0~0.6A的量程
6. 如图是“用电流表测通过小灯泡的电流”实验的部分电路。若电路中电流约为0.4A,为使测得的结果更精确,则电流表的量程应选用　　　　A。请用笔画线代替导线,将电路连接完整。
7. 如图所示,根据给定器材将L1、L2连成并联电路,电流表A测通过L1的电流。已知通过L1的电流为0.5A,试在虚线框中画出实验电路图并连接实物图。
8. 在“练习使用电流表”的实验中,小明将电流表的“-”和“3”两个接线柱接入电路中,读数时发现0~3A量程刻度标识不清,于是按0~0.6A量程读得示数为0.24A。根据电流表的量程特点,推理得出被测电流的实际值为 (　　)A. 0.24AB. 0.72AC. 1.2AD. 2.4A
9. 如图所示为某次实验连接的电路,下列说法正确的是 (　　)A. 开关S2是干路开关,控制整个电路B. 灯L1和L2是串联的C. 只闭合开关S2时,电流表测量的是通过灯L1的电流D. 同时闭合S1、S2,电流表测量的是通过L2的电流
10. (2024·赤峰段考)如图所示,在虚线框内分别接入小灯泡L1或电流表,闭合开关S后两灯均能发光,电流表有示数。则小灯泡L1与L2是　　　　联连接的,且电流表测的是通过　　　　(填 “L1”或“L2”)的电流。
解析:电流表应与被测用电器串联,如果虚线框2的位置为电流表,会造成电路短路,则虚线框1的位置应为电流表,虚线框2的位置应为小灯泡L1,如图所示。由图可知,两灯是并联关系,电流表测的是通过L2的电流。
11. 如图为“用电流表测量电流”的实验,请回答以下问题:(1) 使用电流表前,应检查指针是否对准　　 　,如有偏差,便需要“　　　　”。 (2) 连接电路时,开关应　　 　　,电流表应先选用最大的量程,并用　　　　法判断电流的大小,然后根据情况,再选用合适的量程。
