初中教科版（2024）第2节 电压背景图课件ppt

这是一份初中教科版（2024）第2节 电压背景图课件ppt，共14页。

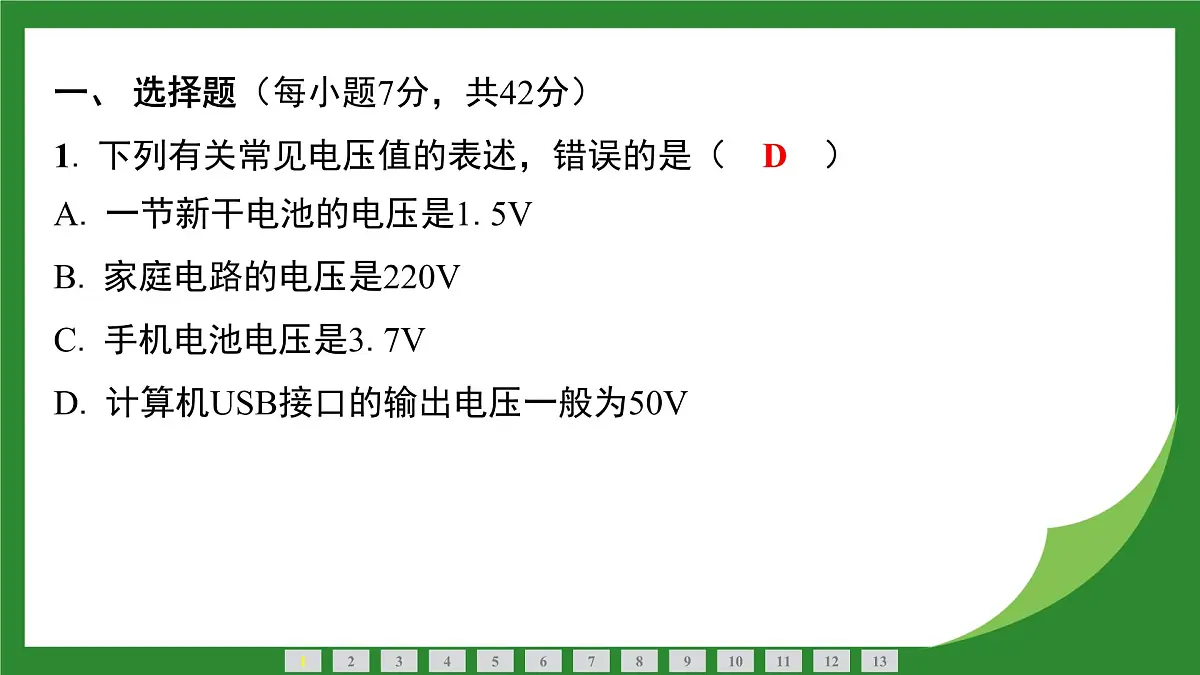

一、 选择题（每小题7分，共42分）1. 下列有关常见电压值的表述，错误的是（　D　）

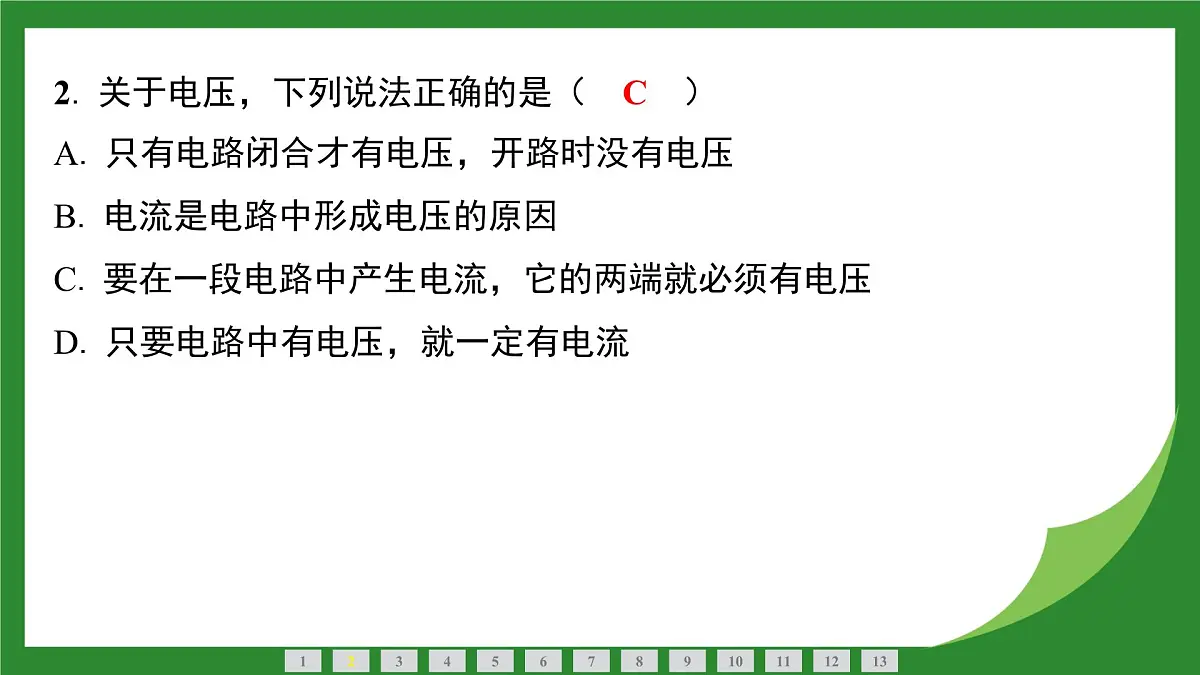

2. 关于电压，下列说法正确的是（　C　）

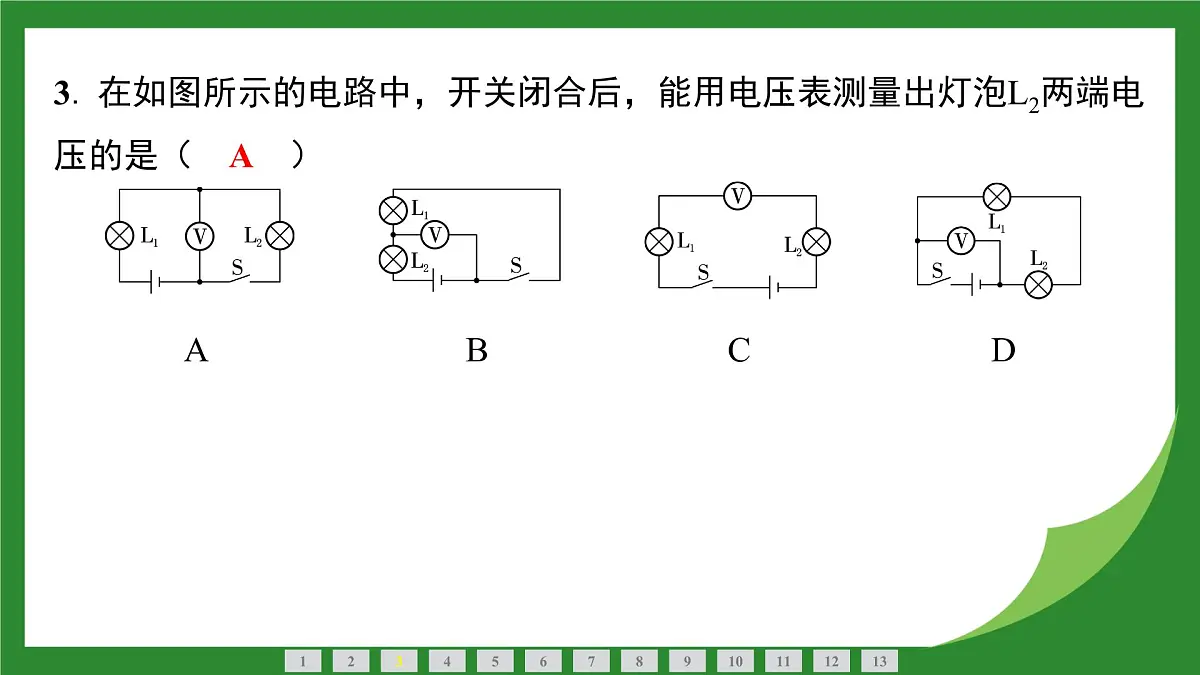

3. 在如图所示的电路中，开关闭合后，能用电压表测量出灯泡L2两端电压的是（　A　）

A B C D

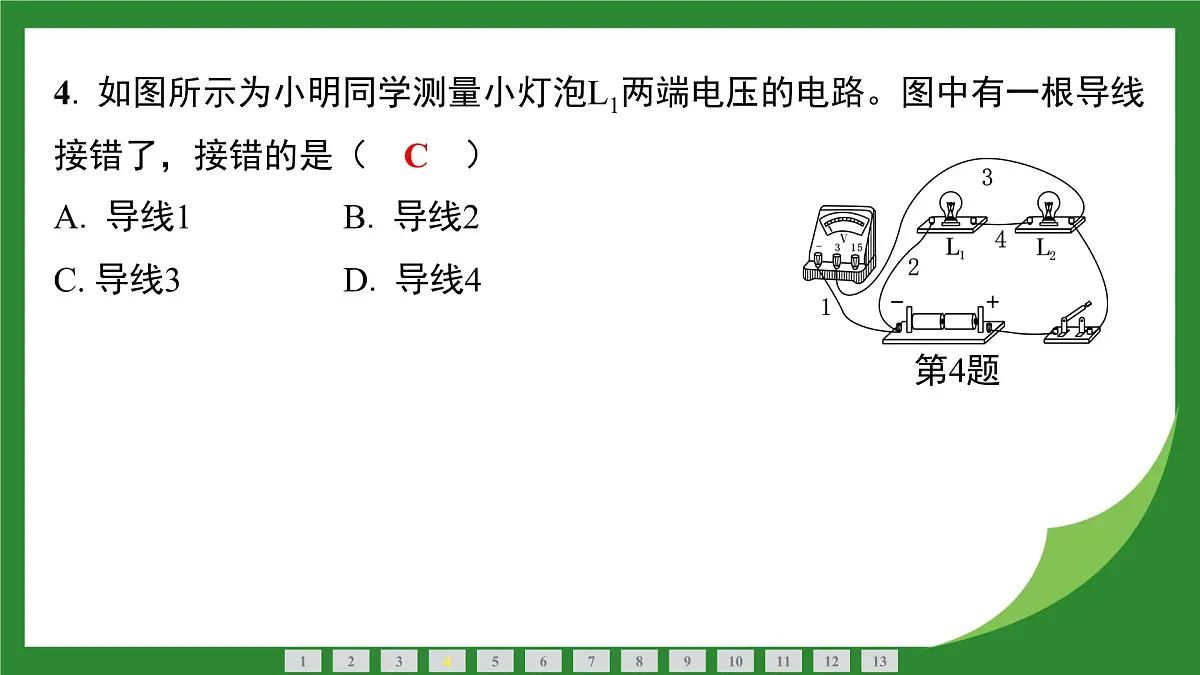

4. 如图所示为小明同学测量小灯泡L1两端电压的电路。图中有一根导线接错了，接错的是（　C　）

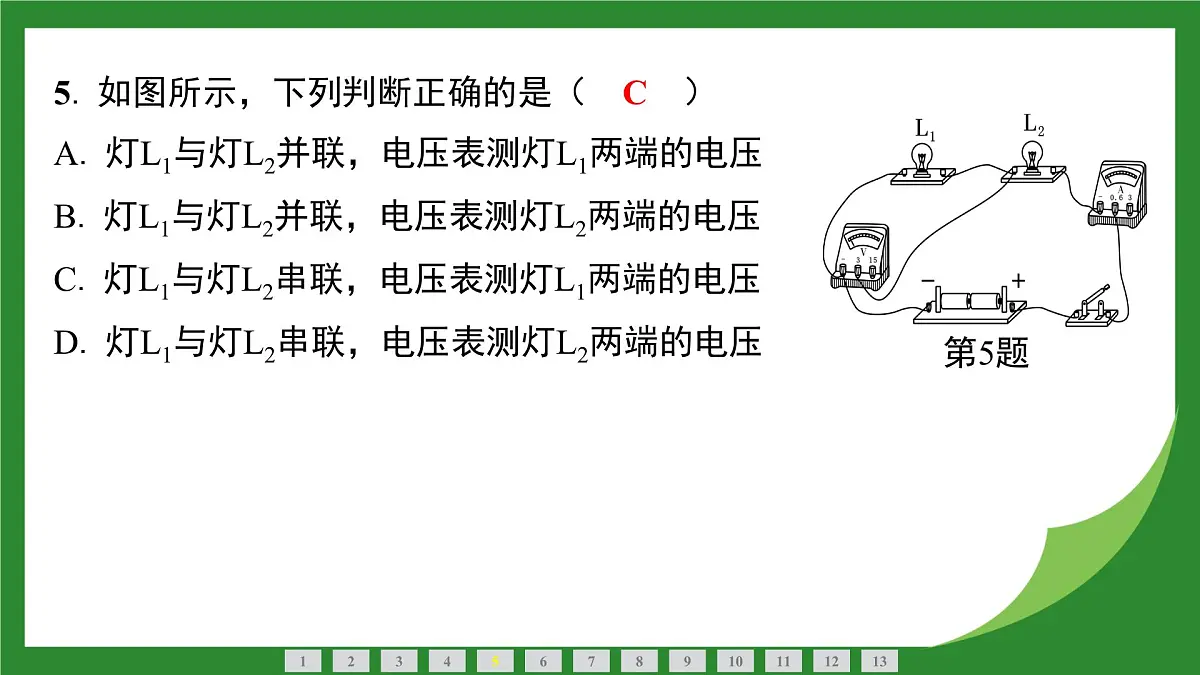

5. 如图所示，下列判断正确的是（　C　）

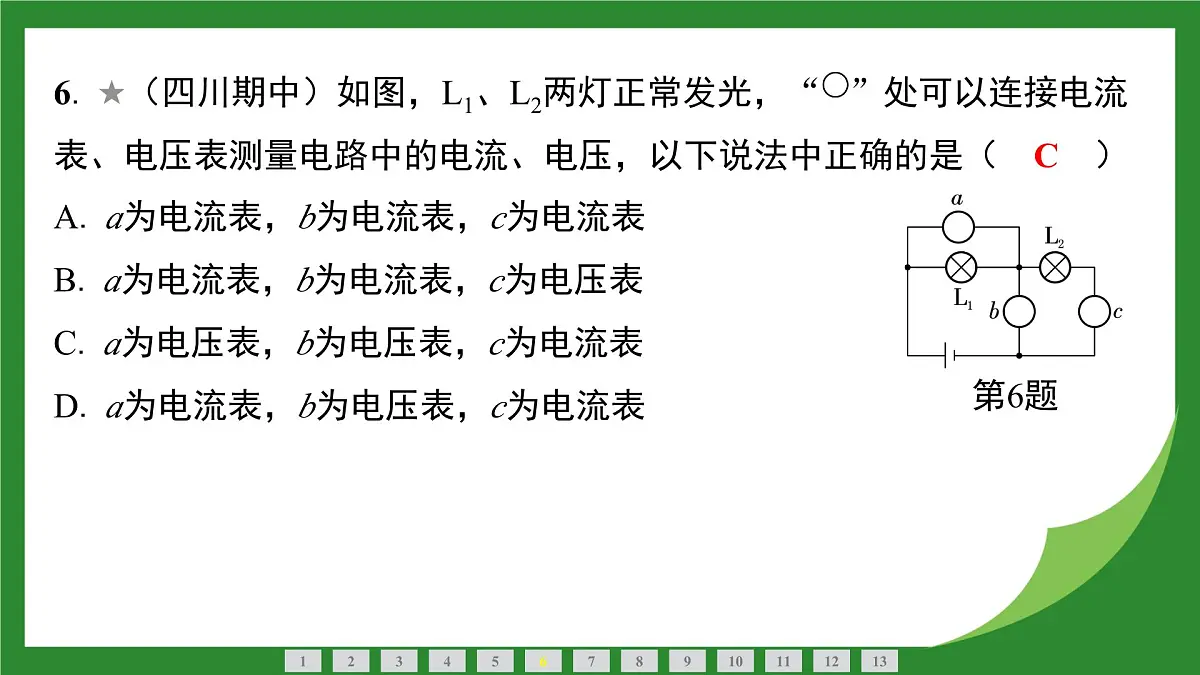

6. ★（四川期中）如图，L1、L2两灯正常发光，“ ”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（　C　）
二、 填空题（每空3分，共39分）
7. 电路和水路有许多相似之处，如图所示，在电路中 　电源　的作用与水路中水泵的作用相似。水流通过水轮机，使水轮机转动起来， 　电流　流过灯丝，使灯泡发光，这种研究问题的方法为 　类比法　。
8. （阜新中考）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 　电流　表，乙是 　电压　表。（选填“电流”或“电压”）
9. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，如图所示，这个电池的电压是 　0.5　V，电池的正极是 　铜片　（选填“锌片”或“铜片”）。
10. 使用都已调零的电压表测量不同用电器两端的电压时，闭合开关后，电压表分别出现了如图甲、乙、丙所示的三种情况，试分析出现这种情况的原因。甲： 　电压表正、负接线柱接反了　；乙： 　所测电压过大（或电压表所选量程过小）　；丙： 　电压表所选量程过大　。
电压表正、负接线柱接反了　
过大（或电压表所选量程过小）　
11. 当电路闭合后，图甲中电压表测量的是 　L1　两端的电压；图乙中电压表测量的是 　L2　两端的电压；图丙中电压表测量的是 　L1　两端的电压。
　　 　　
三、 作图题（共19分）
12. （9分）在如图所示的“ ”内填上电流表或电压表的符号，并标明电表的正、负接线柱。
