初中物理教科版（2024）九年级上册（2024）第1节 电流复习课件ppt

这是一份初中物理教科版（2024）九年级上册（2024）第1节 电流复习课件ppt，共13页。

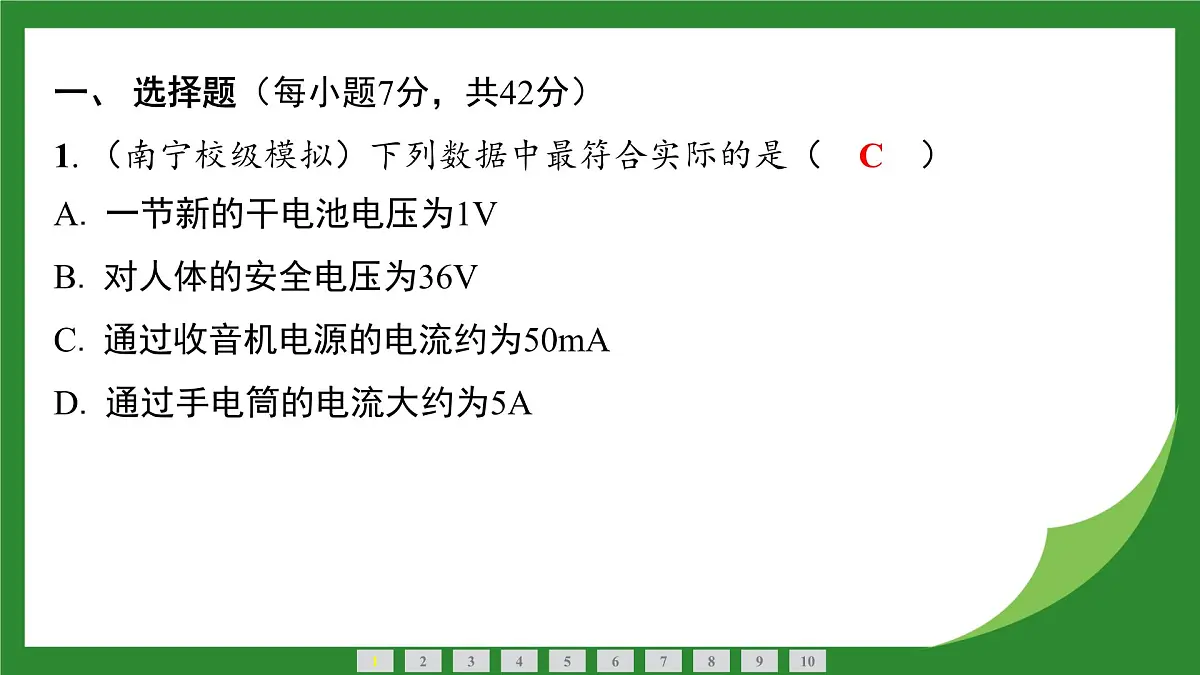

一、 选择题（每小题7分，共42分）1. （南宁校级模拟）下列数据中最符合实际的是（　C　）

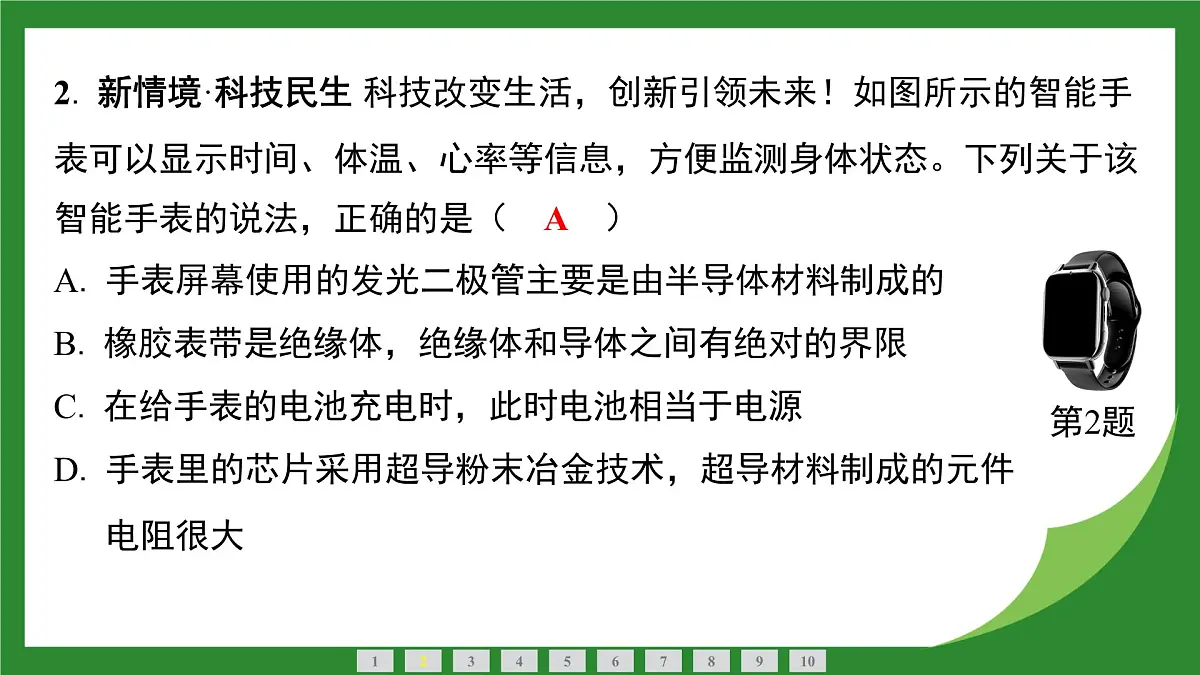

2. 新情境·科技民生 科技改变生活，创新引领未来！如图所示的智能手表可以显示时间、体温、心率等信息，方便监测身体状态。下列关于该智能手表的说法，正确的是（　A　）

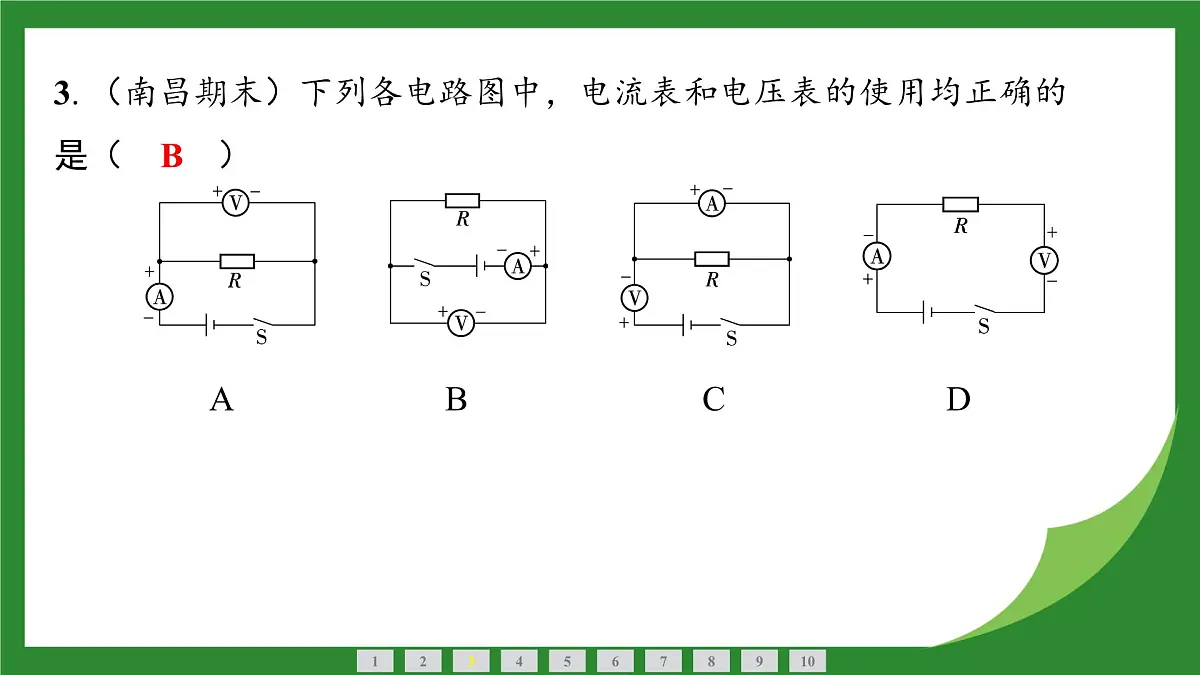

3. （南昌期末）下列各电路图中，电流表和电压表的使用均正确的是（　B　）

A B C D

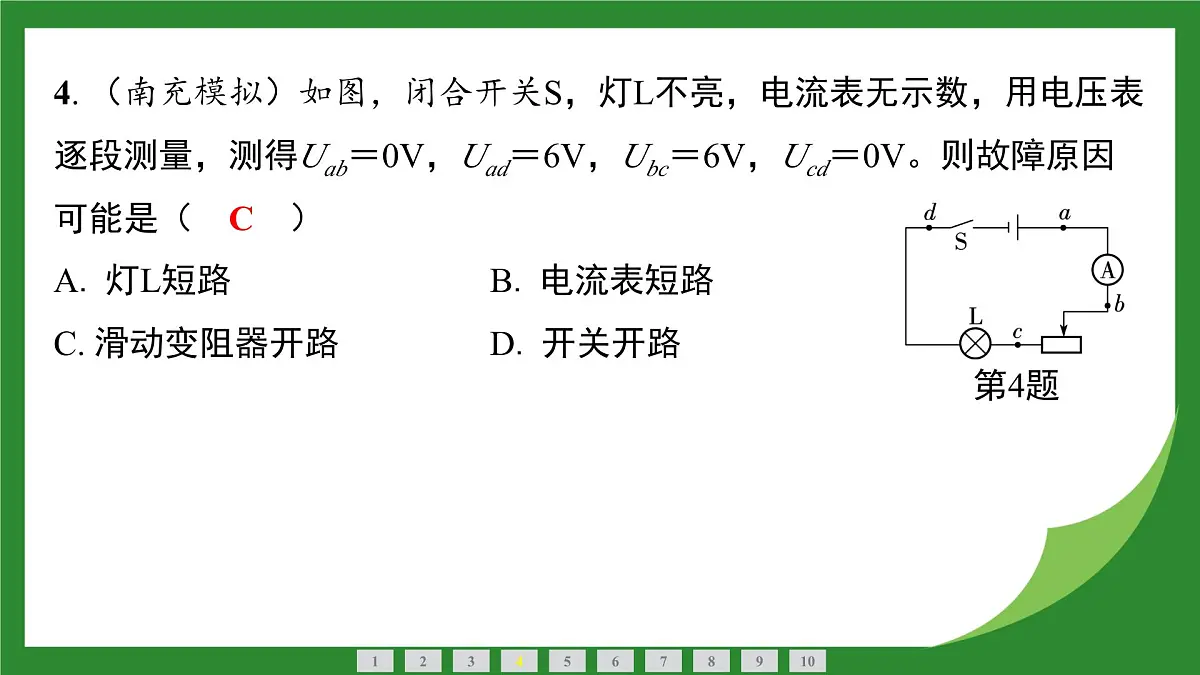

4. （南充模拟）如图，闭合开关S，灯L不亮，电流表无示数，用电压表逐段测量，测得Uab＝0V，Uad＝6V，Ubc＝6V，Ucd＝0V。则故障原因可能是（　C　）

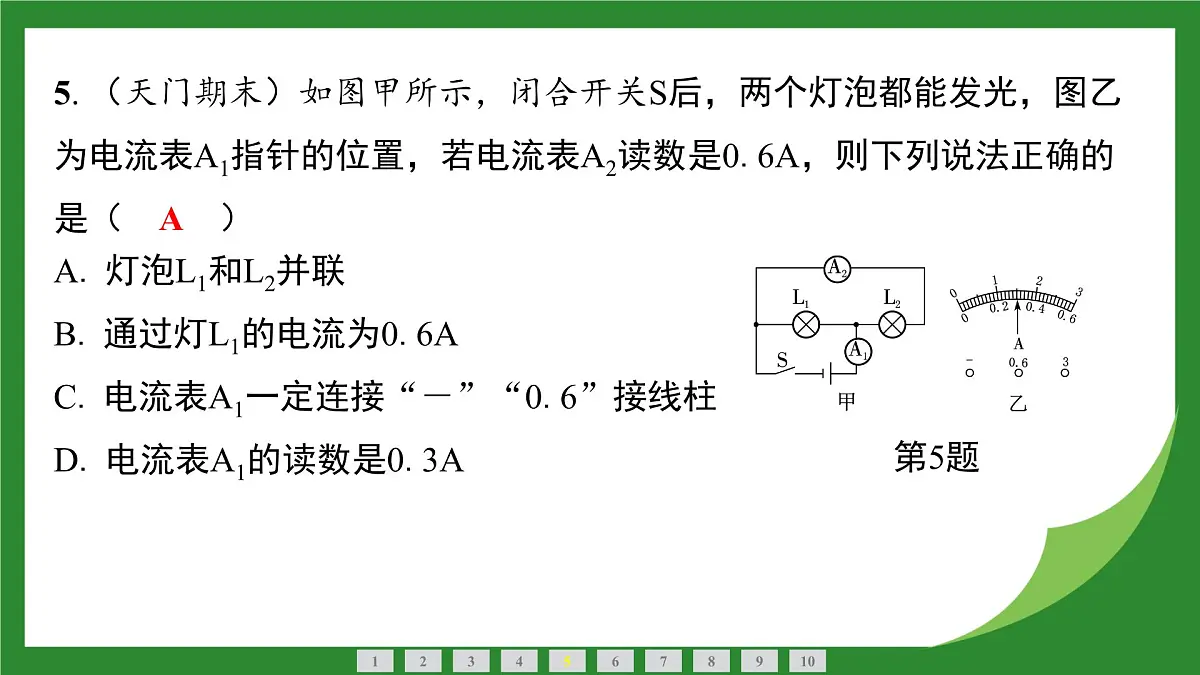

5. （天门期末）如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，若电流表A2读数是0.6A，则下列说法正确的是（　A　）

6. 如表所示为不同规格的金属线，为了研究导体的电阻与材料是否有关，应选取做实验的金属线是（　B　）
二、 填空题（每空7分，共49分）
7. 如图所示，若将开关闭合，电流表A1的读数为1.1A，电流表A2的读数为0.2A，则通过L2的电流是 　0.9　A，若电压表示数为3V，则L1两端的电压是 　3　V。
8. （扬州期末）如图甲所示电路，闭合开关后，两个电压表的指针偏转情况均如图乙所示，则R1两端的电压为 　4.8　V；通过R1的电流 　等于　（选填“大于”“小于”或“等于”）通过R2的电流；开关断开时，电压表V2的示数为 　6　V。

9. ★R1是一块合金导体，将其按照图甲的方式连入电路中，闭合开关，电流表的示数为I，将另一块相同的导体R2与R1按照图乙方式接入电路，闭合开关，此时电流表的示数 　小于　（选填“大于”“小于”或“等于”）I。将导体R1按照图丙中不同的方式连入电路，电阻最小的接法是 　上下　（选填“前后”“左右”或“上下”）。
三、 实验探究题（9分）
10. （北京模拟）如图所示，小灯泡L1、L2与滑动变阻器组成串联电路，其中，小灯泡L1、L2两端的电压分别用U1、U2表示，小灯泡L1、L2串联后两端的总电压用U表示。小华想用此电路证明：“小灯泡L1、L2串联后，L1、L2两端的总电压等于每个小灯泡两端电压之和，即U＝U1＋U2。”请你根据实验目的回答下列问题：
（1） 实验中的因变量是 　L1、L2两端的总电压　。
（2） 实验中滑动变阻器可以起到保护电路的作用，还可以 　改变U1和U2大小　。
L1、L2两端的总电压
