初中教科版（2024）第1节 电流教学演示ppt课件

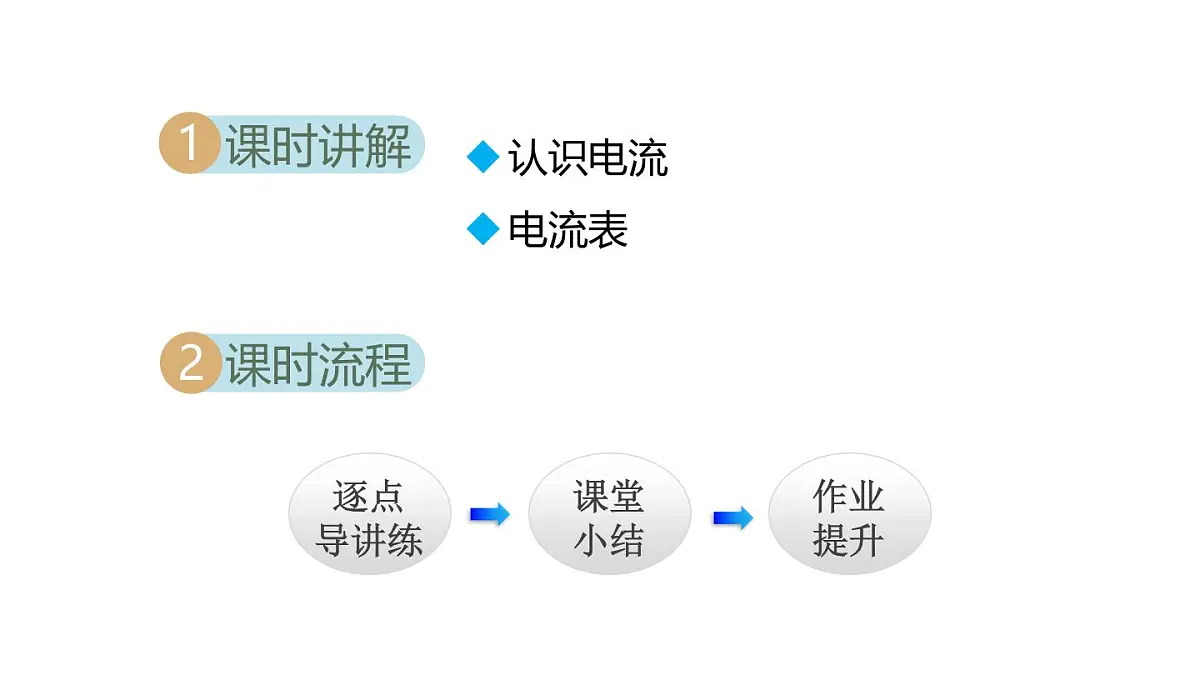

这是一份初中教科版（2024）第1节 电流教学演示ppt课件，共60页。PPT课件主要包含了逐点导讲练，课堂小结，作业提升，学习目标，课时讲解，课时流程，认识电流电流表，知识点，认识电流，感悟新知等内容，欢迎下载使用。

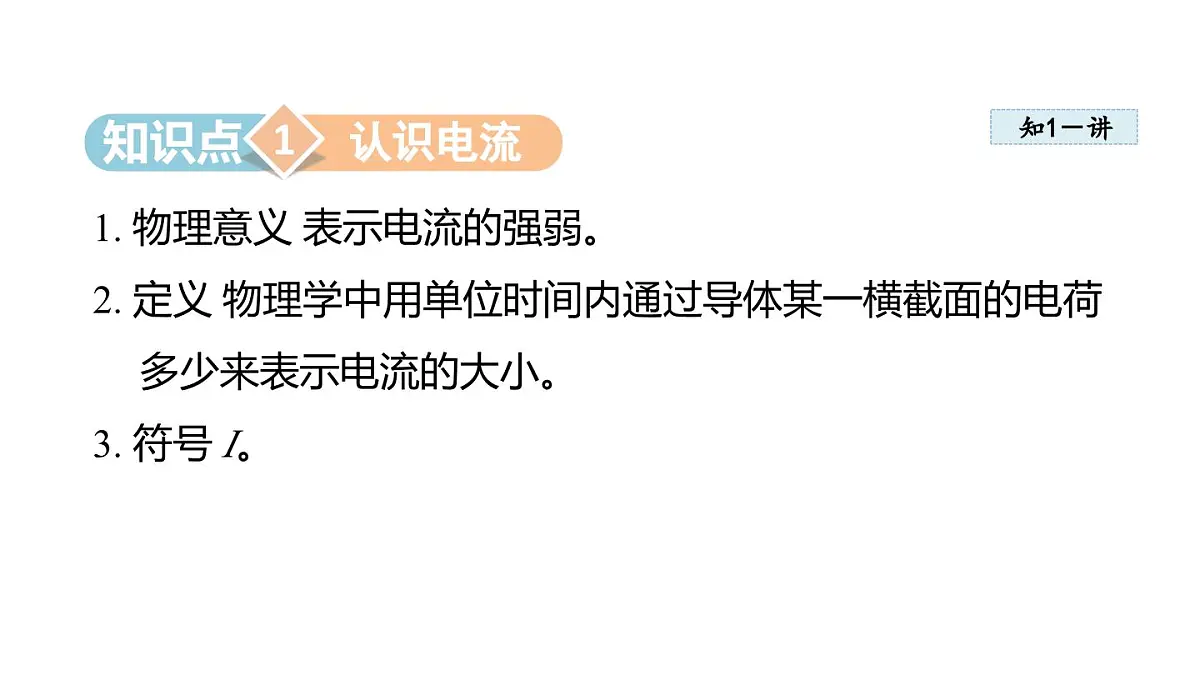

1. 物理意义 表示电流的强弱。2. 定义 物理学中用单位时间内通过导体某一横截面的电荷多少来表示电流的大小。3. 符号 I。

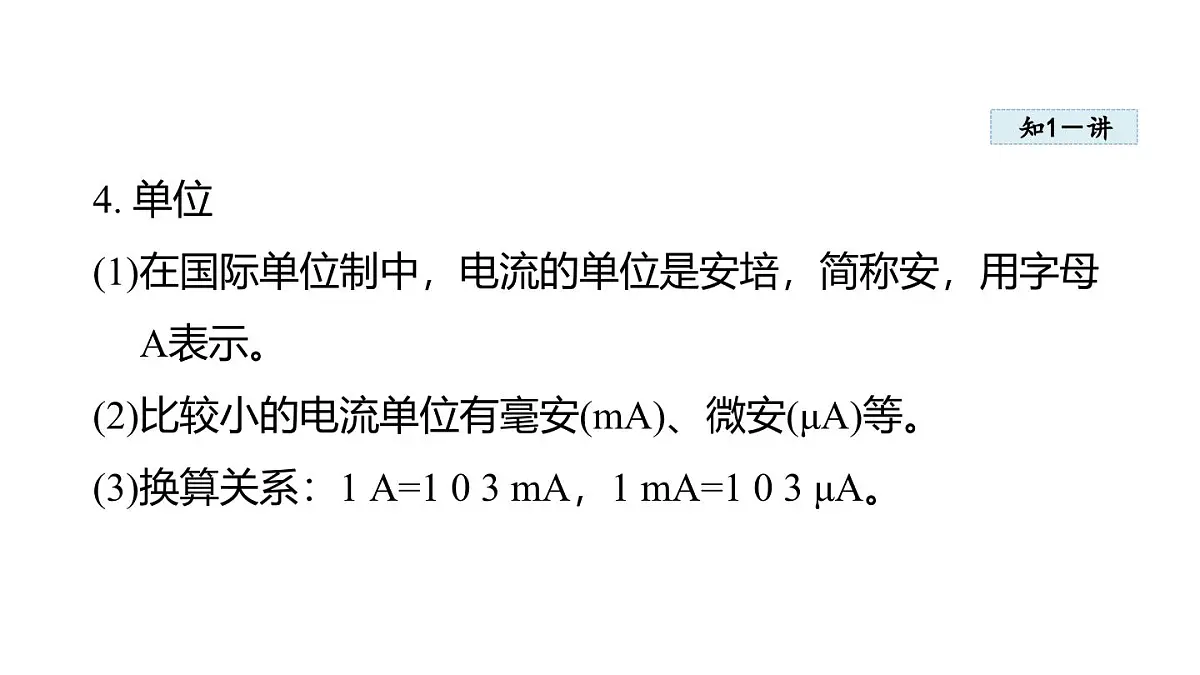

4. 单位(1)在国际单位制中，电流的单位是安培，简称安，用字母A表示。(2)比较小的电流单位有毫安(mA)、微安(μA)等。(3)换算关系：1 A=1 0 3 mA，1 mA=1 0 3 μA。

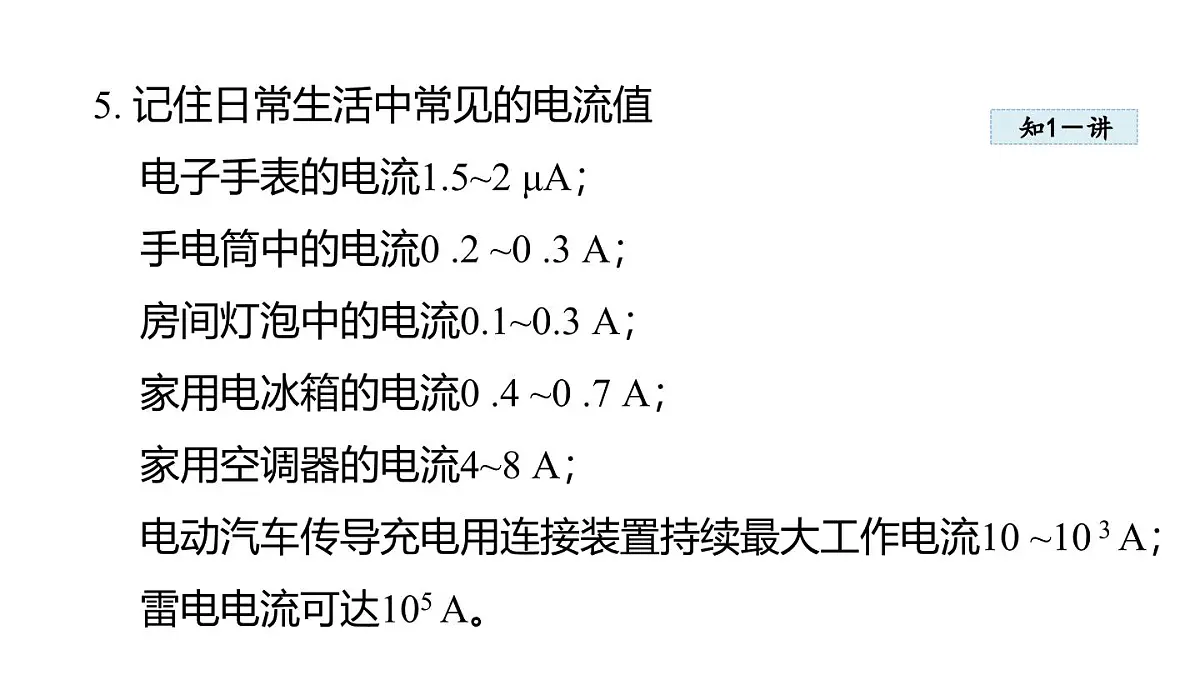

5. 记住日常生活中常见的电流值电子手表的电流1.5~2 μA；手电筒中的电流0 .2 ~0 .3 A；房间灯泡中的电流0.1~0.3 A；家用电冰箱的电流0 .4 ~0 .7 A；家用空调器的电流4~8 A；电动汽车传导充电用连接装置持续最大工作电流10 ~10 3 A；雷电电流可达105 A。

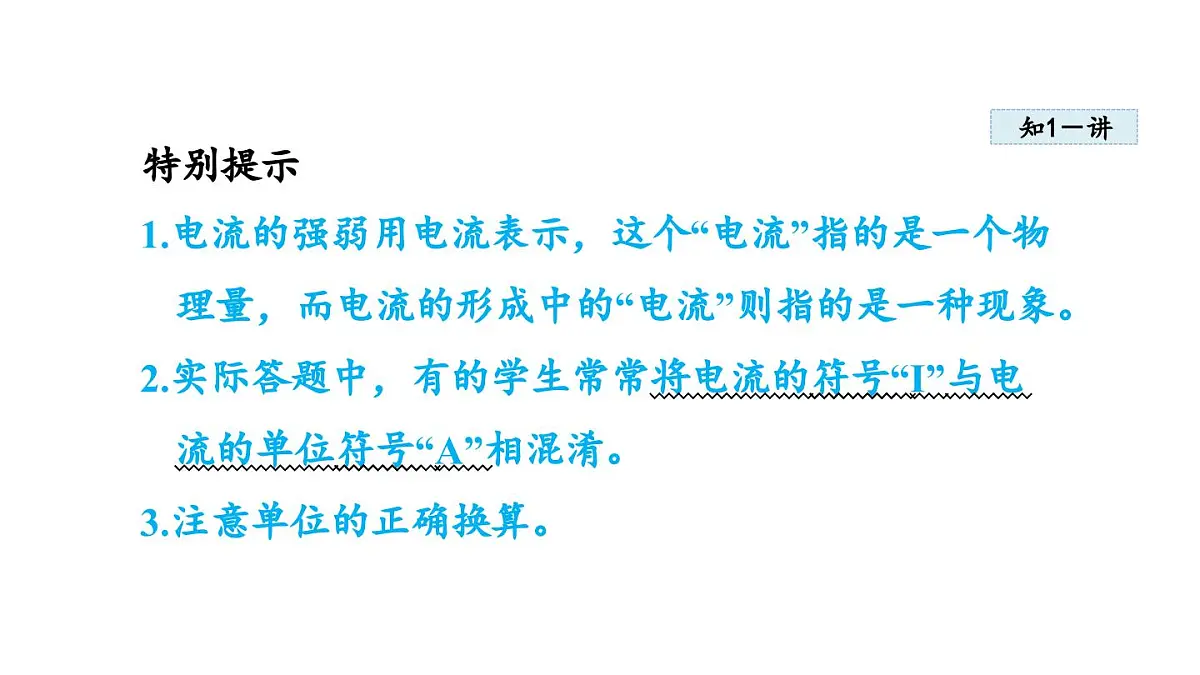

特别提示1.电流的强弱用电流表示，这个“电流”指的是一个物理量，而电流的形成中的“电流”则指的是一种现象。2.实际答题中，有的学生常常将电流的符号“I”与电流的单位符号“A”相混淆。3.注意单位的正确换算。

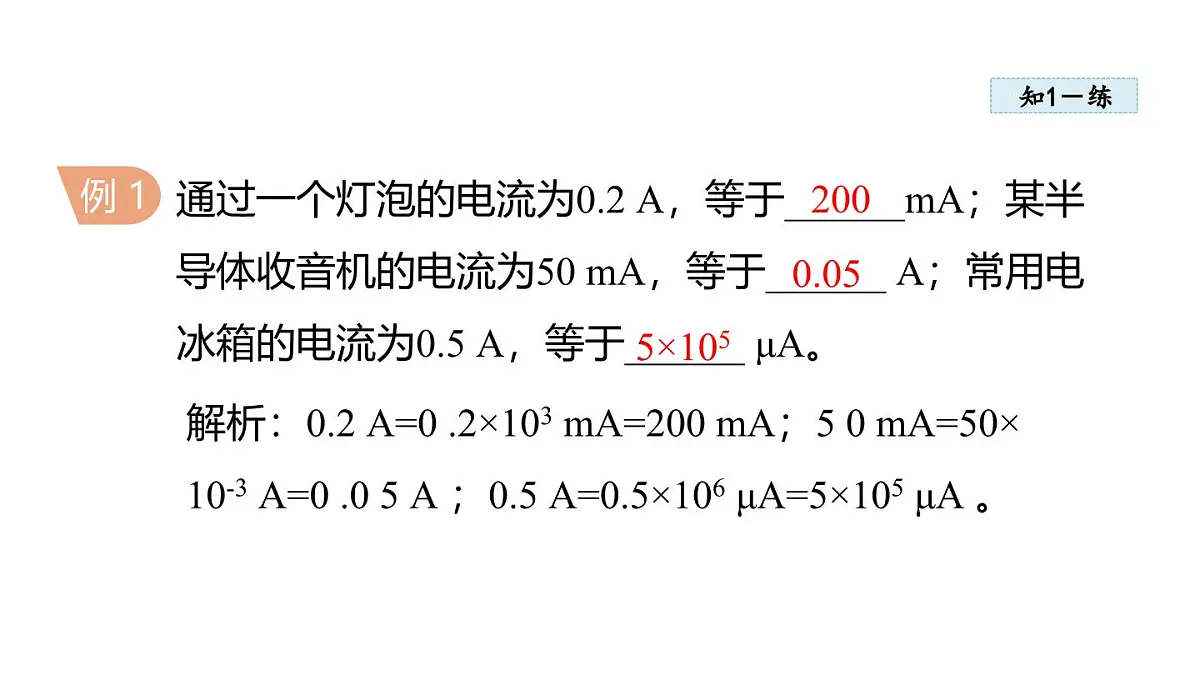

通过一个灯泡的电流为0.2 A，等于______mA；某半导体收音机的电流为50 mA，等于______ A；常用电冰箱的电流为0.5 A，等于______ μA。
解析：0.2 A=0 .2×103 mA=200 mA；5 0 mA=50×10-3 A=0 .0 5 A ；0.5 A=0.5×106 μA=5×105 μA 。

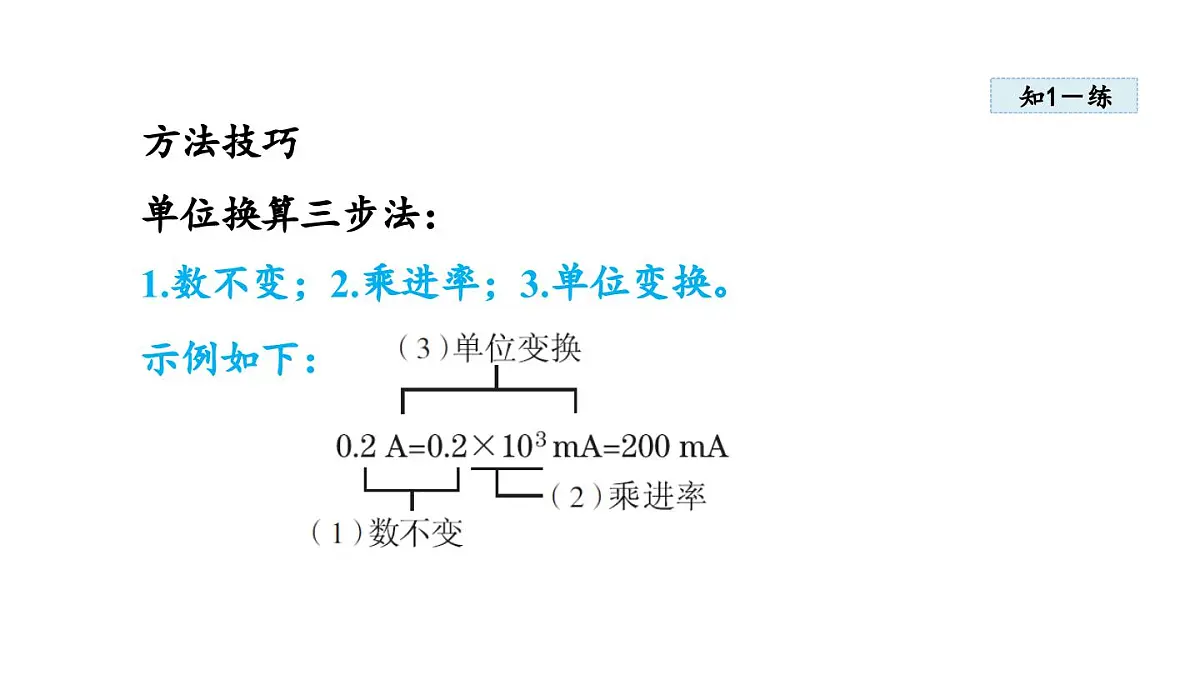

方法技巧单位换算三步法：1.数不变；2.乘进率；3.单位变换。示例如下：
1. 电流表的作用 电流表是测量电路中电流大小的仪器，电流表的符号是 。
2. 电流表的构造 实验室中常用的电流表如图1 所示。(1) 表盘上有两排示数，表示电流表有两个量程，分别是0 ~0 .6 A 和0 ~3 A。(2) 有三个接线柱，分别是“-”“ 0 .6”和“3 ”。“ -”是负接线柱，“0 .6”和“3”是两个“+”接线柱(注意不是“+”极和“-”极)。
4. 电流表的读数方法(1)明确选用的量程。(2)确定分度值。(3)接通电路，当指针稳定(不左右摆动)后读数。看清指针转过多少小格，电流的大小= 分度值× 小格数。
若使用的是“0~0.6 A”的量程，则分度值是0.02 A；若使用的是“0~3 A”的量程，则分度值是0.1 A。
知识链接◆用试触法选择电流表的量程，有两种方法:方法一：将电流表较大量程的一个接线柱接入电路，用另一个接线头迅速试触电流表另一个接线柱。方法二：将电流表的较大量程接入电路中，通过快速闭合和断开开关的方法进行试触。◆量程的选择原则：(1)若电流表指针指示的刻度在较小量程范围内，则选用较小量程；(2)若示数在较小量程与较大量程之间，则选用较大量程；(3)若指针偏转超过较大量程，则需换更大量程的电流表。
请根据图2 甲所示的电路图，用笔画线代替导线，将图2 乙中的实物图连接起来。
解析：先根据电路图得出电流的路径：开关闭合后，电流从电源正极出发，经过开关S 后分成两路，一路经过灯泡L2和电流表，另一路经过灯泡L1，两路电流汇合后回到电源负极；再用笔画线代替导线将实物图连接起来。
实验操作技巧正确连接含有电流表的电路：分析电路的连接方式时，应该将电流表作为导线来看，但是连接电路时又应该将电流表作为一个用电器来看。1. 对于串联电路，将电流表和其他各元件一起，按顺序依次进行连接。2. 对于并联电路，测量支路电流时，将电流表与该支路的用电器作为一个整体看，然后按并联电路的连接方法进行连接。若电流表处于干路，则可把它作为串联在干路上的用电器来连接。
