一、 选择题（每小题7分，共28分）

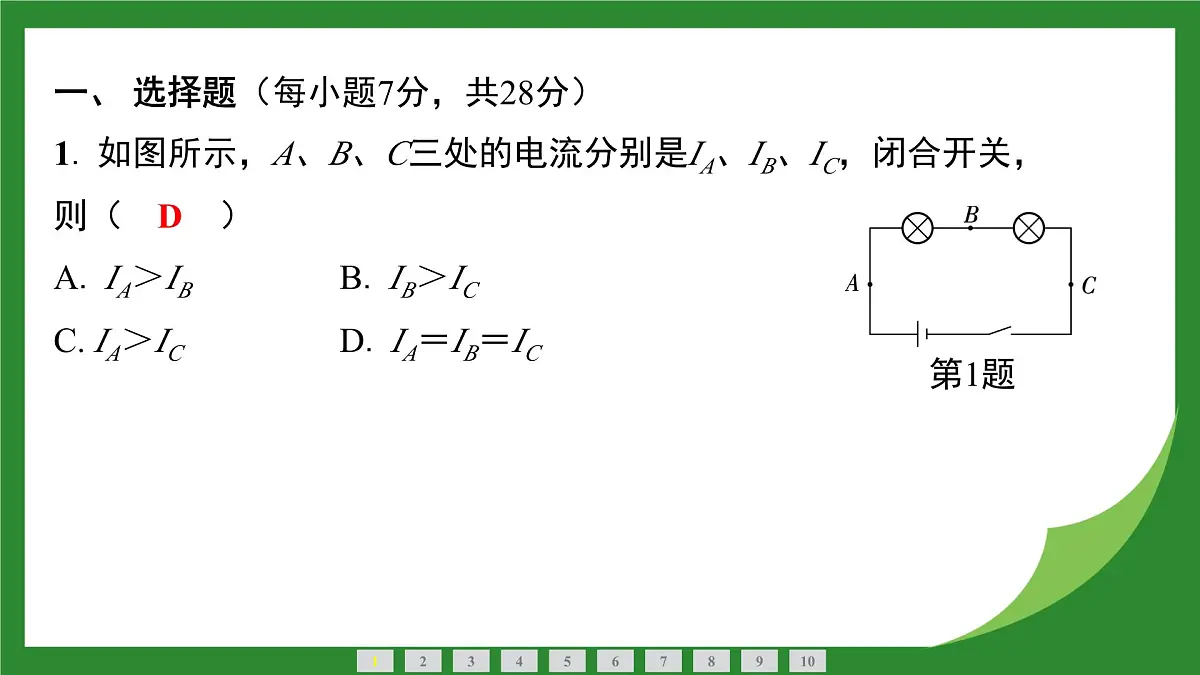

1. 如图所示，A、B、C三处的电流分别是IA、IB、IC，闭合开关，则（　D　）

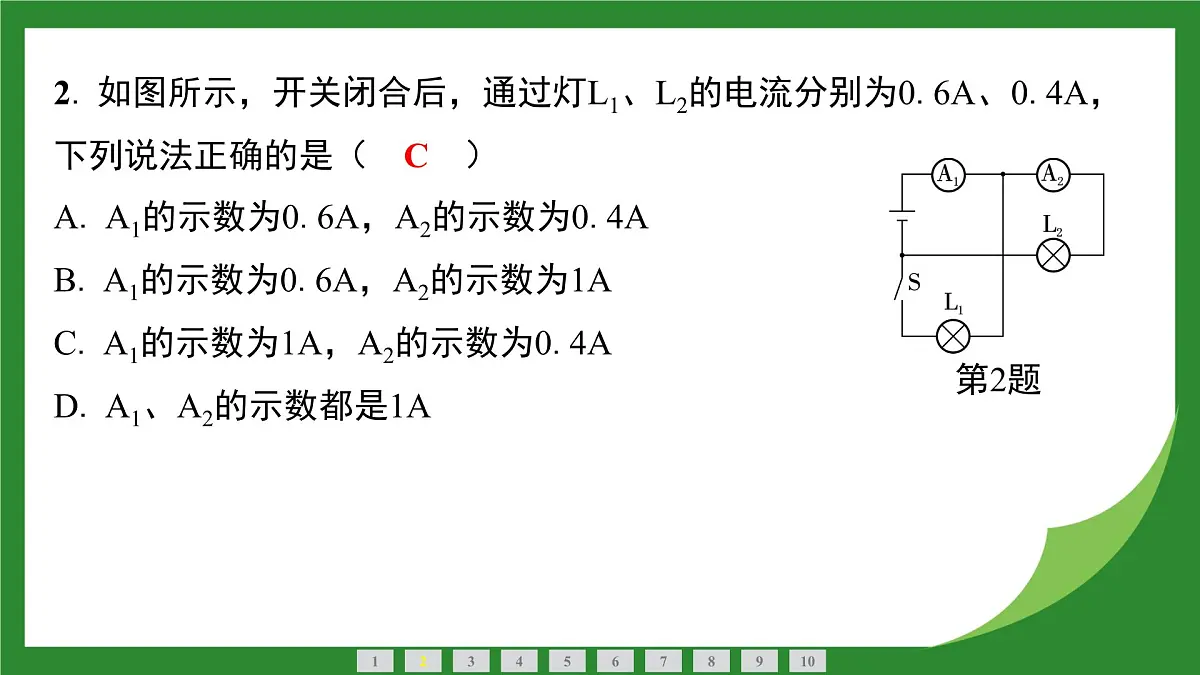

2. 如图所示，开关闭合后，通过灯L1、L2的电流分别为0.6A、0.4A，下列说法正确的是（　C　）

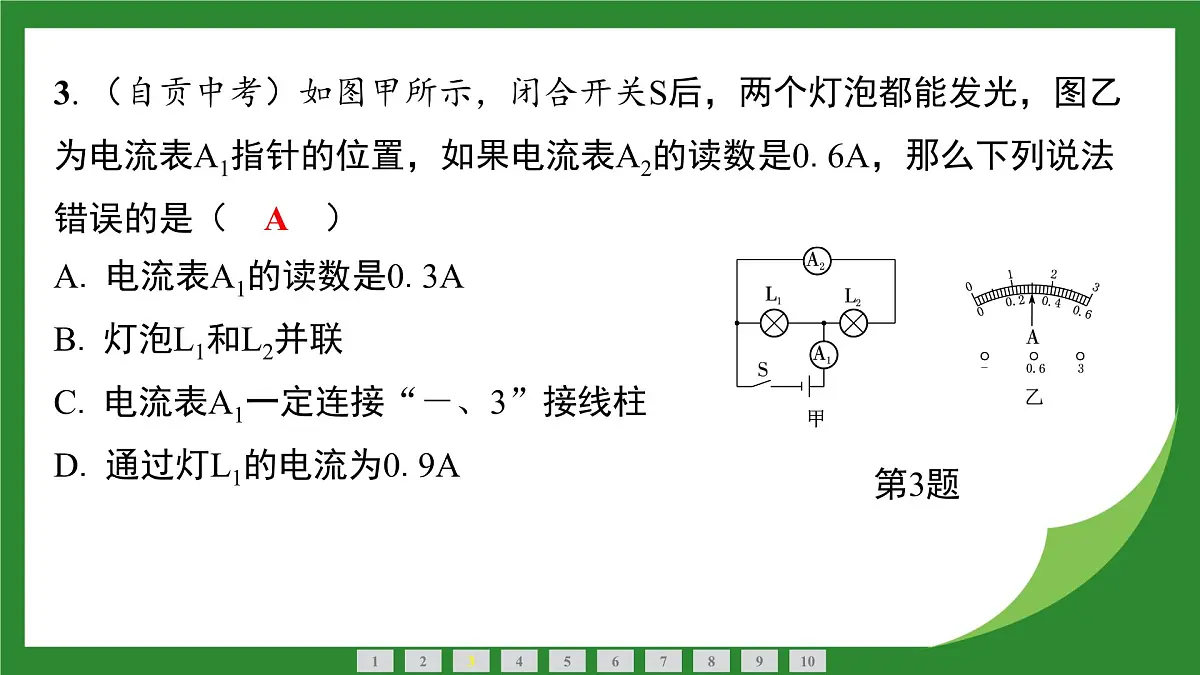

3. （自贡中考）如图甲所示，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2的读数是0.6A，那么下列说法错误的是（　A　）
　　

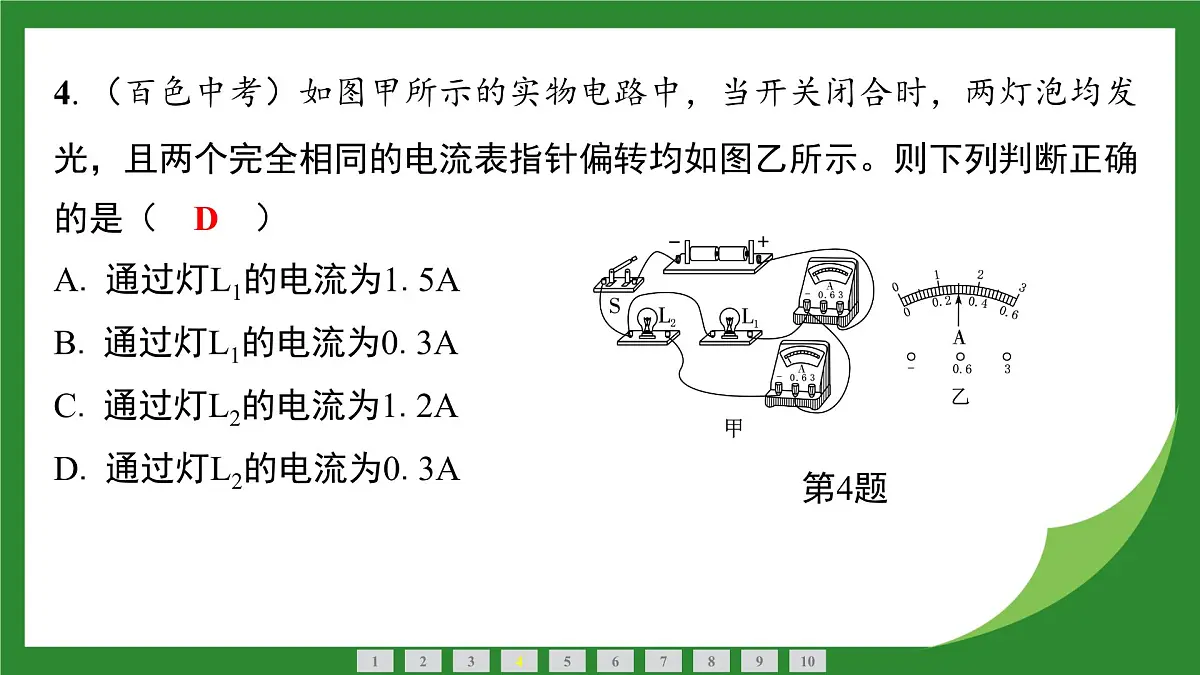

4. （百色中考）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　D　）

二、 填空题（每空3分，共33分）

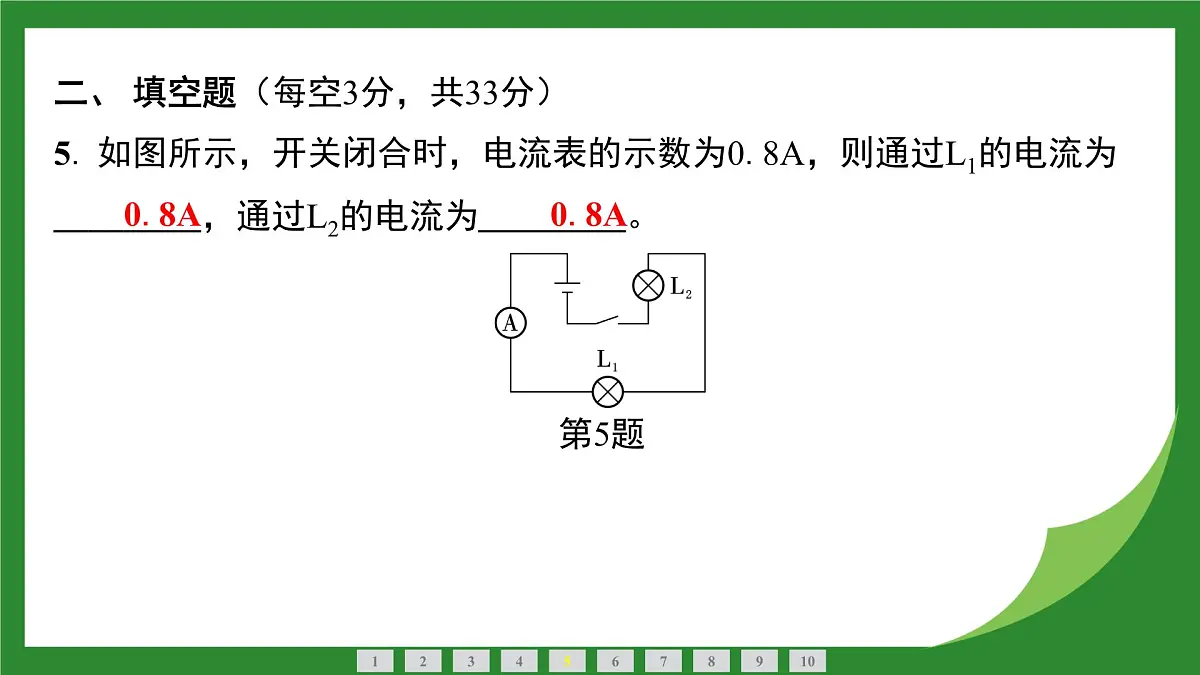

5. 如图所示，开关闭合时，电流表的示数为0.8A，则通过L1的电流为 　0.8A　，通过L2的电流为 　0.8A　。

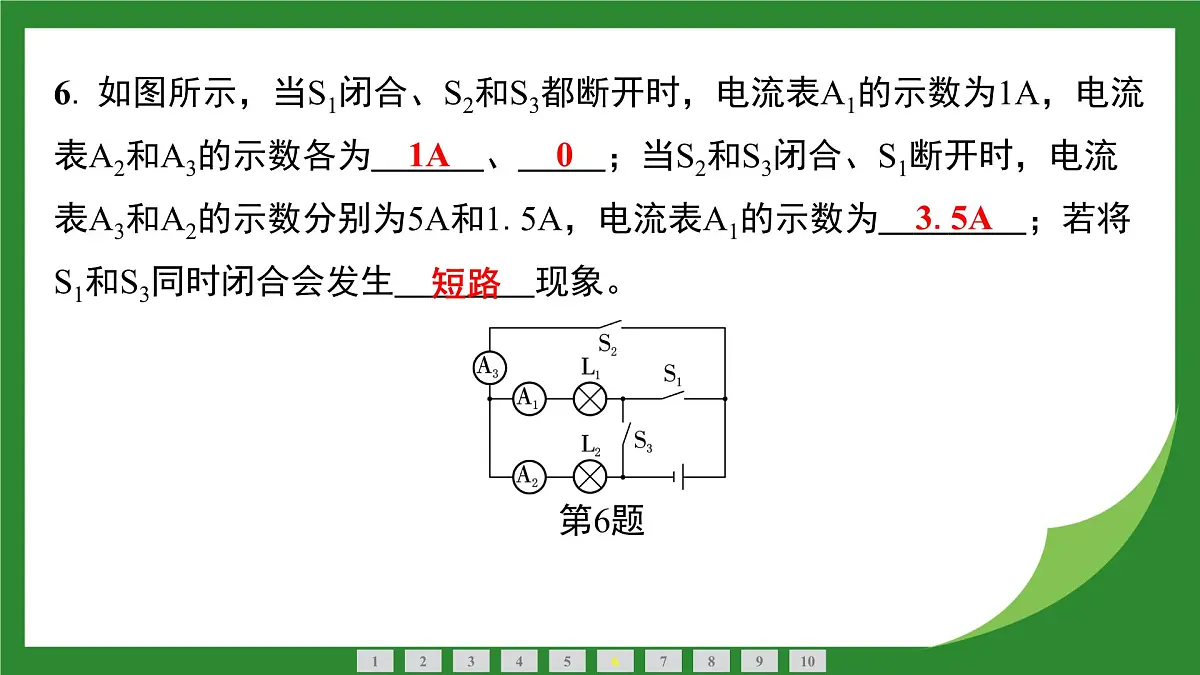

6. 如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为 　1A　、 　0　；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为5A和1.5A，电流表A1的示数为 　3.5A　；若将S1和S3同时闭合会发生 　短路　现象。
7. （济宁中考）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流 　等于　（选填“大于”“小于”或“等于”）通过较暗灯泡的电流，判断的依据是 　串联电路中电流处处相等　。

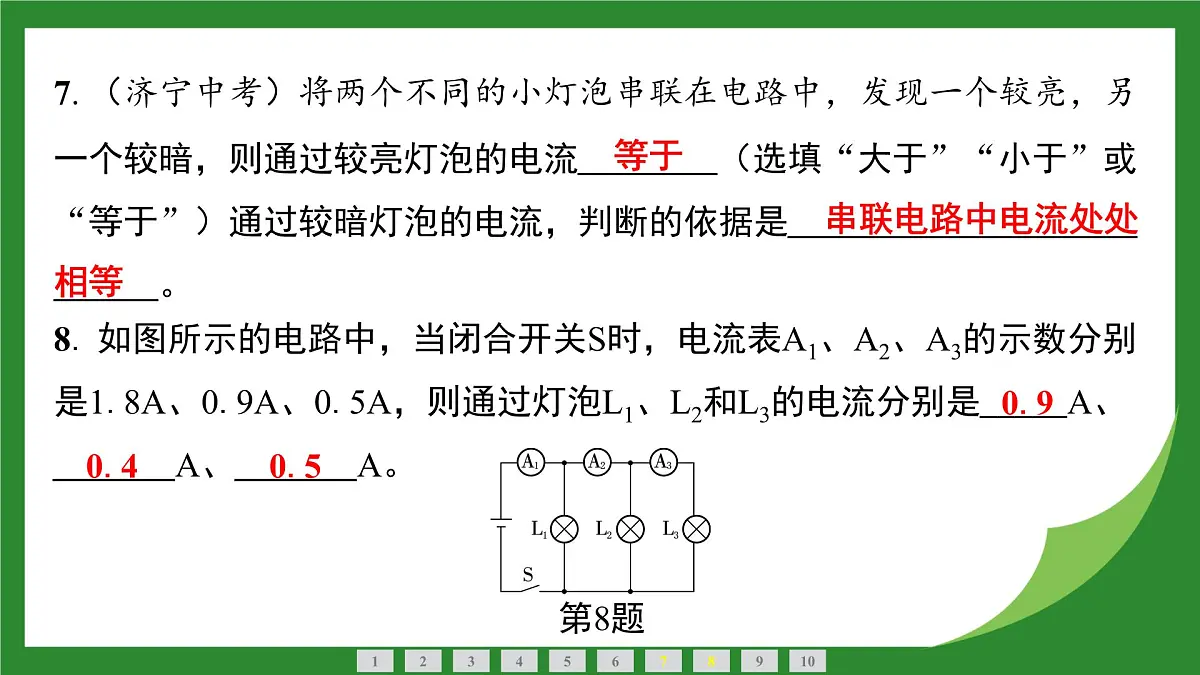

8. 如图所示的电路中，当闭合开关S时，电流表A1、A2、A3的示数分别是1.8A、0.9A、0.5A，则通过灯泡L1、L2和L3的电流分别是 0.9　A、 　0.4　A、 　0.5　A。
三、 实验探究题（共39分）
9. （15分）如图所示为“探究串联电路电流特点”的实验电路图：
（1） 实验前，在连接电路元件过程中，开关应 　断开　（选填“断开”或“闭合”）。
（2） 闭合开关，发现电流表指针向左偏，原因是 　电流表的正负接线柱接反了　。
（3） 如表所示为某同学在实验中测出的几组电流值：指出表格所记录的数据中，明显错误的数值是 　1.5　，造成错误的原因是 　电流表选用小量程却按大量程读数了　。
用小量程却按大量程读数了　
（4） 实验中某同学发现两个串联的小灯泡中，L1发光，L2不发光，可能的原因是 　D　。
10. ★（24分）（贺州中考）在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1） 实验中，小明应该选择两个规格 　不相同　（选填“相同”或“不相同”）的小灯泡。
（2） 请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（4） 小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是 　灯L1开路　（选填“灯L1开路”或“灯L1短路”）。
（3） 小明在连接电路时，开关应处于 　断开　（选填“闭合”或“断开”）状态。
（5） 排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ 　0.2　A、I＝ 　1　A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 　I＝I1＋I2　（写关系式即可）。
（6） 本次实验的不足之处是 　只做一次实验，结论具有偶然性　。
只做一次实验，结论具有偶然性　
3　简单电路中电流、电压的特点第2课时　串联、并联电路中电压的特点
第4章　电流、电压和电阻
一、 选择题（每小题8分，共40分）
1. 如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（　B　）
2. 如图所示的电路，开关闭合后两灯发光。下列说法正确的是（　A　）
3. 如图甲所示的电路中，当开关闭合后，两个电压表指针偏转均如图乙所示，则灯泡L1和L2两端的电压分别为（　D　）
4. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　D　）
5. 如图所示的电路中，电源电压不变，当开关S断开时，V1的示数为6V，V2的示数为8V；当开关S闭合时，V1的示数为12V，V2的示数为4V。下列说法正确的是（　D　）
二、 填空题（每空4分，共36分）
6. 小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为 　2　V，L1两端的电压为 　8　V。
7. （贺州中考）如图甲所示的电路中，L1两端的电压U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝ 　2.3　V，电源电压U＝ 　6　V。
　
8. 如图所示，电源是由三节新干电池组成的，S闭合后，则电压表V的示数为 　4.5　V，电压表V1的示数为 　4.5　V，电压表V2的示数为 　4.5　V，用电流表测A处的电流为0.5A，B处的电流为0.2A，则通过L1的电流为 　0.3　A，通过L2的电流为 　0.2　A。
三、 实验探究题（共24分）
9. ★（15分）小明用如图所示的电路正确连接后用来探究串联电路的电压特点。
（1） 连接电路时，开关必须 　断开　。
（2） 实验中应选择规格 　不相同　（选填“相同”或“不相同”）的灯泡。
（3） 小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量两端电压，他不能测出L2两端的电压，理由是 　电压表的正负接线柱接反了　。
（4） 改正错误后，用电压表分别测出灯L1和L2两端的电压及串联总电压的值分别为U1、U2、U3，经过多次实验，得到的数据记录如表所示。分析实验数据，可得到串联电路两端的总电压等于 　各个部分电路电压之和　（用文字叙述）。
（5） 进行多次实验的主要目的是 　寻找普遍规律　（选填“寻找普遍规律”或“减小实验误差”）。
10. （9分）探究并联电路中电压规律的器材：干电池组、电压表、多个小灯泡、开关、导线若干。
（1） 用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量小灯泡L1两端的电压。
