初中物理教科版（2024）九年级全一册（2024）第3节 简单电路中电流、电压的特点课文内容ppt课件

这是一份初中物理教科版（2024）九年级全一册（2024）第3节 简单电路中电流、电压的特点课文内容ppt课件，共46页。PPT课件主要包含了电压表指针反向偏转，辨析比较等内容，欢迎下载使用。

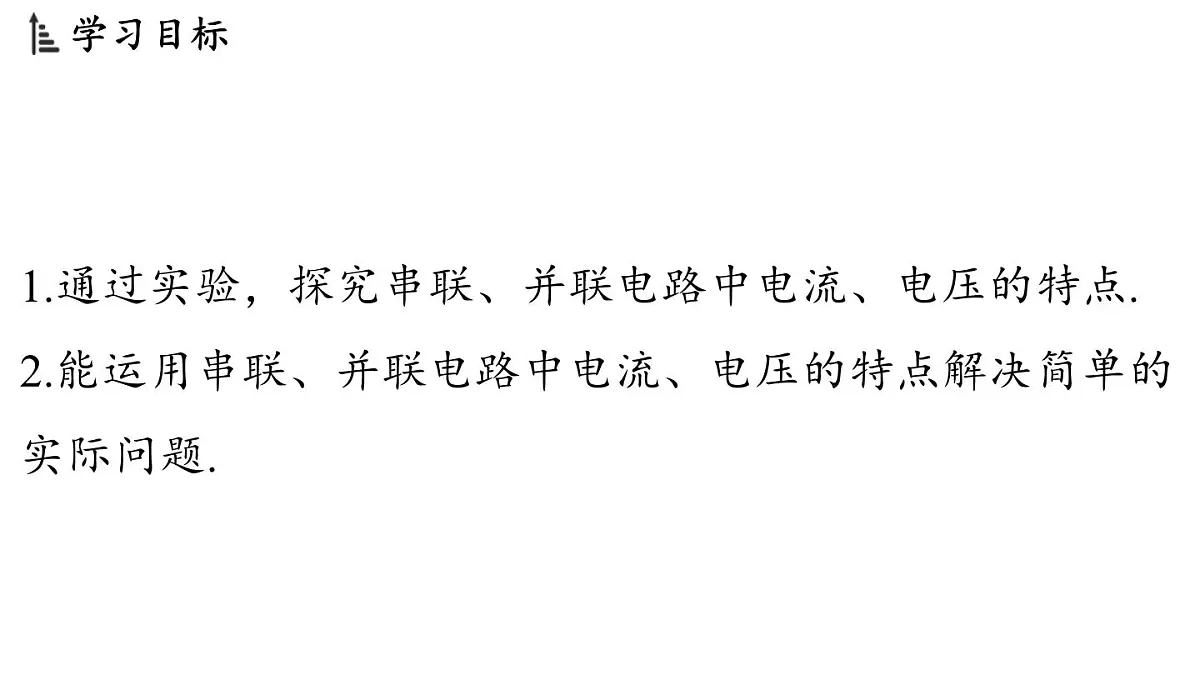

1.通过实验，探究串联、并联电路中电流、电压的特点.2.能运用串联、并联电路中电流、电压的特点解决简单的实际问题.

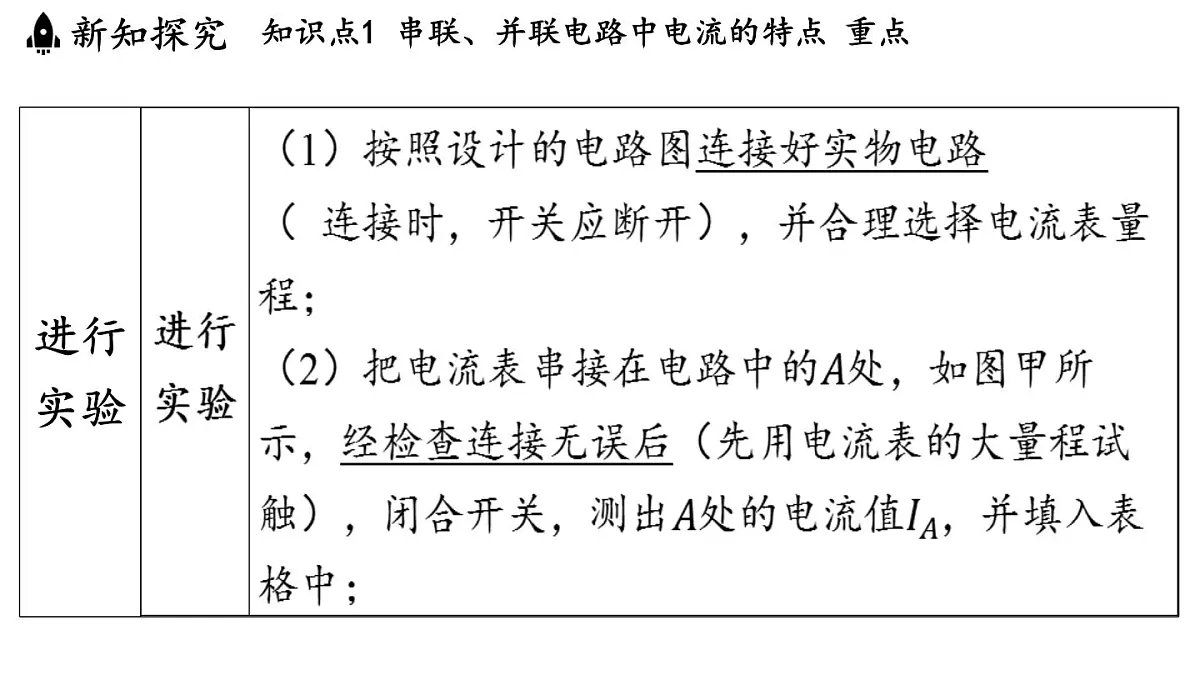

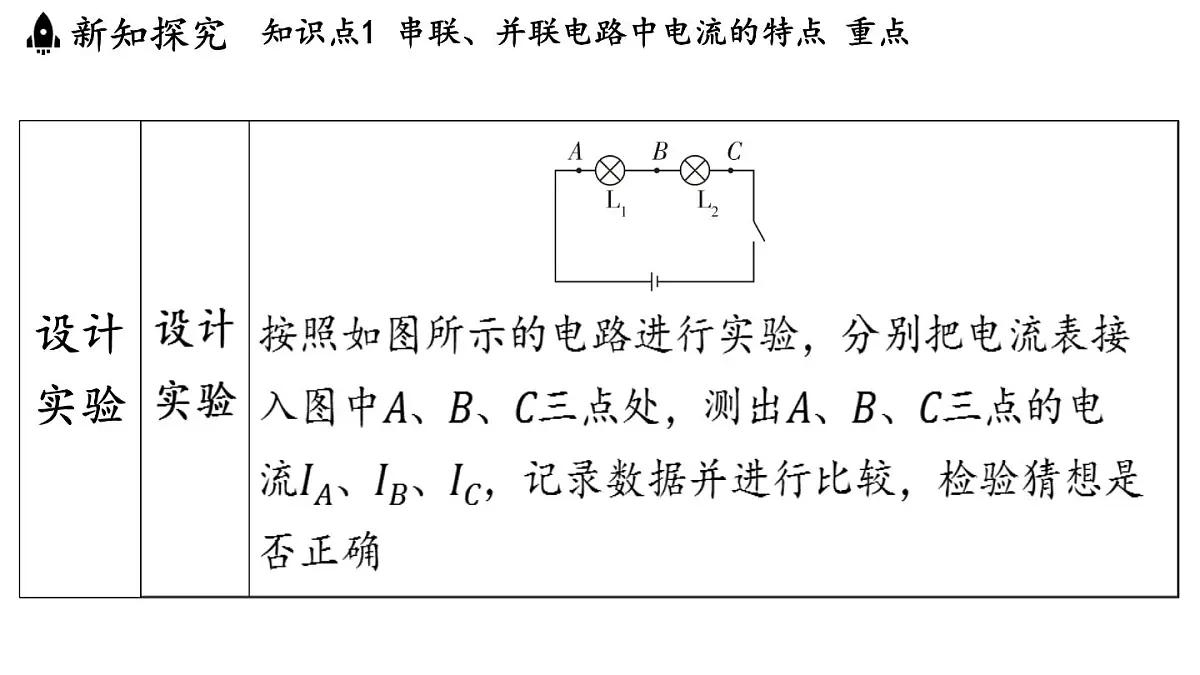

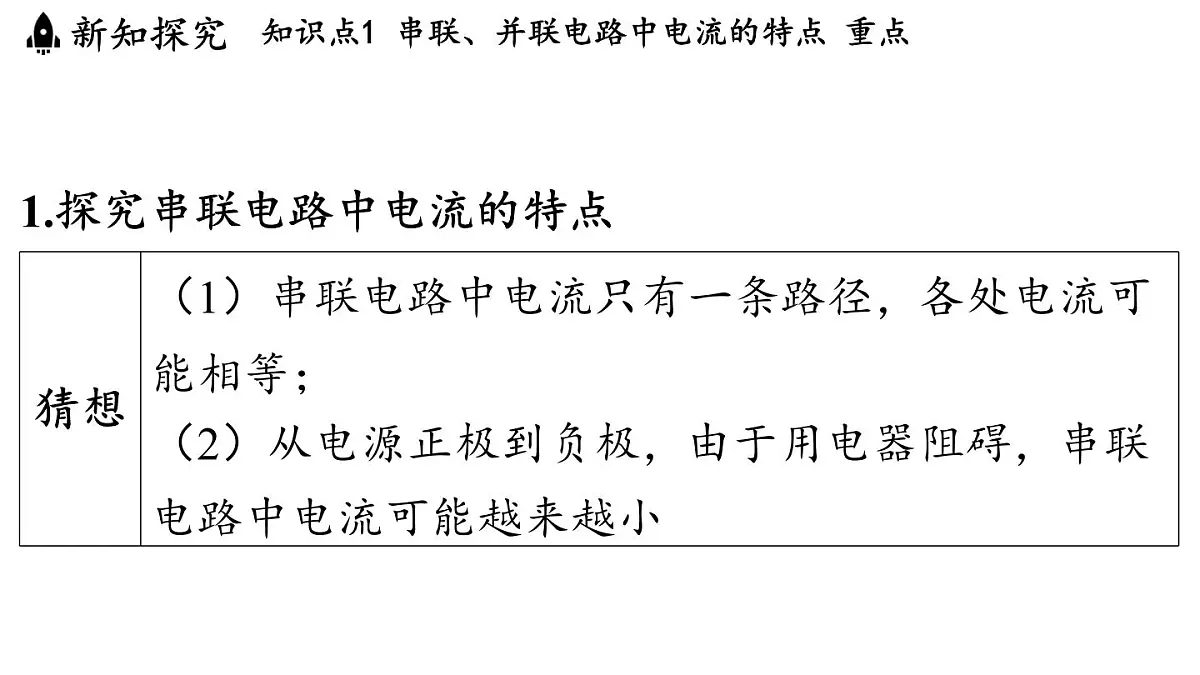

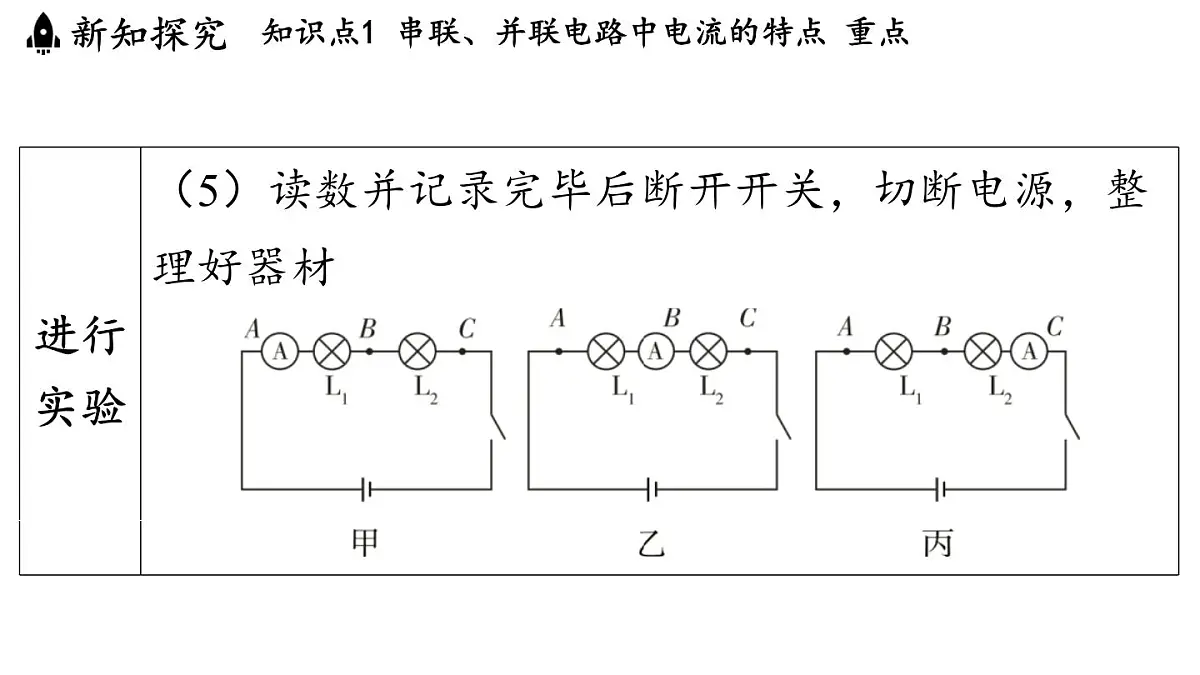

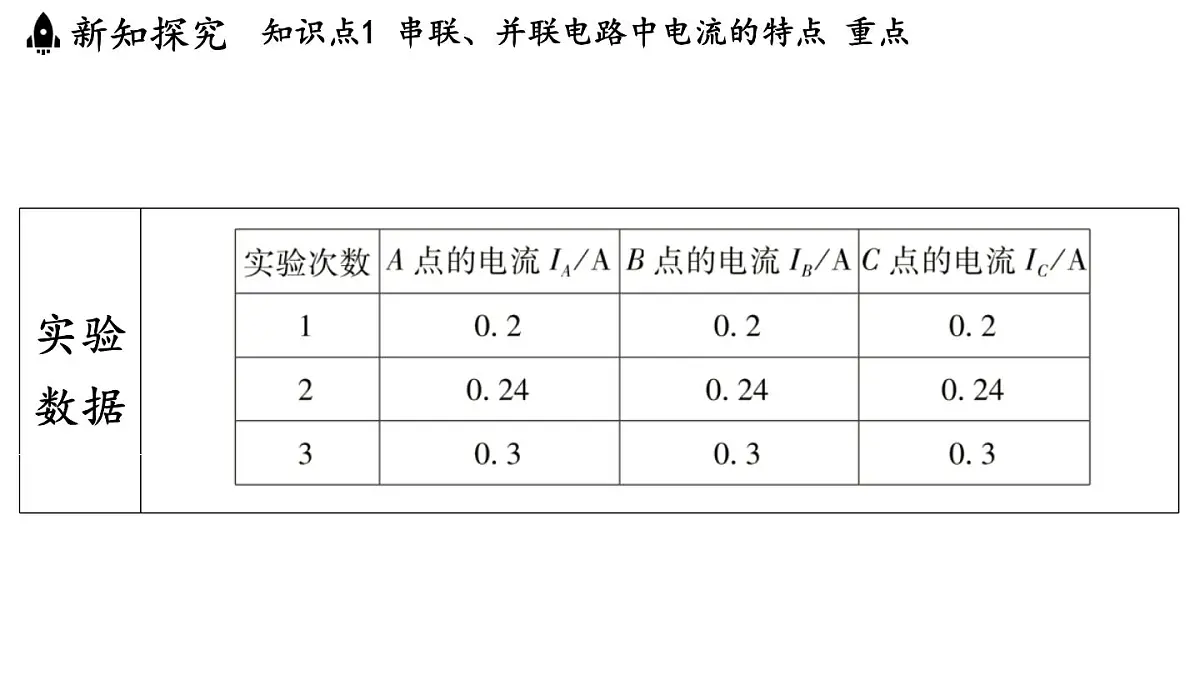

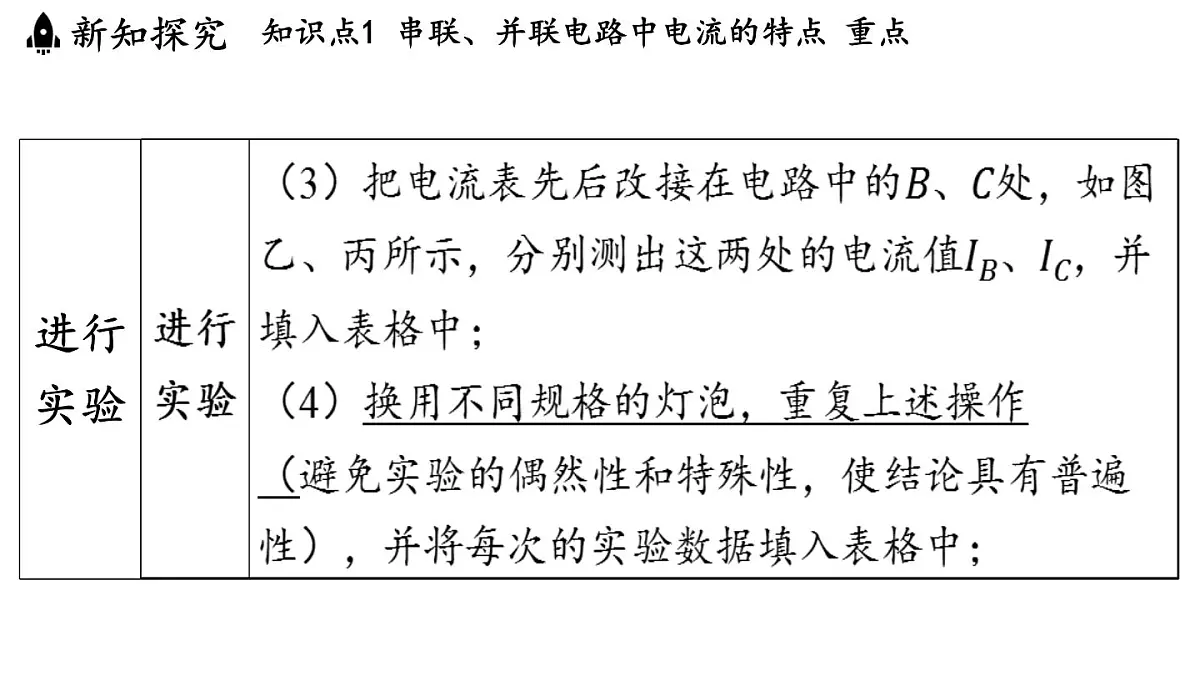

1.探究串联电路中电流的特点
特别提醒 （1）记录数据要真实,不得随意修改实验数据,在误差允许范围内得出结论.（2）同一次实验过程中，每个灯泡的亮度可能不同，甚至有的灯泡不亮，但这不能说明各处电流不相等，因为灯泡的规格不同.
典例1 （ 盐城期末 ） 用如图所示电路探究串联电路中电流特点.关于实验，下列说法中正确的是( )
2.探究并联电路中电流的特点
A.整个实验过程，开关可以保持闭合状态B.闭合开关前，电流表指针如图乙所示，说明电流表的正、负接线柱接反C.为了使实验结论具有普遍性，应选取规格不同的灯泡进行多次实验D.分析表格数据可得：并联电路中，干路电流一定大于各支路电流之和
1.探究串联电路中电压的特点
. .
. .
教材拓展串联分压的推论1.电源电压不变，串联电路中再串联一个用电器时,其他用电器两端电压都会减小,即串联电路有分压作用.2.当串联电路中各用电器的规格相同时,各用电器所分电压相等
典例3 （ 南京期末 ）小明用图甲所示电路做“探究串联电路电压的特点”实验.
甲 乙
断开开关，换接电压表小量程
根据一组数据得出的结论有偶然性
2.探究并联电路中电压的特点
特别提醒电压相等不一定并联并联电路中各支路用电器两端的电压相等，但同一电路中两端电压相等的用电器不一定并联，也可能是规格相同的
典例4 （ 平顶山期中 ）某探究小组按照正确的操作步骤进行了“探究并联电路电压特点”实验，电路图及实验数据记录表格如下，你认为以下观点最合理的是( )
[解析] 由于测量数据时有误差，应换用不同规格灯泡多次实验，探究时要尊重实验事实，不能随意更改实验数据.
