初中物理教科版（2024）九年级上册（2024）第4节 电阻说课课件ppt

这是一份初中物理教科版（2024）九年级上册（2024）第4节 电阻说课课件ppt，共24页。PPT课件主要包含了半导体，镍铬合金丝，灯泡亮度，灯泡串联接，入电路可以保护电路，第2题，能发生短路，第8题，第9题答案等内容，欢迎下载使用。

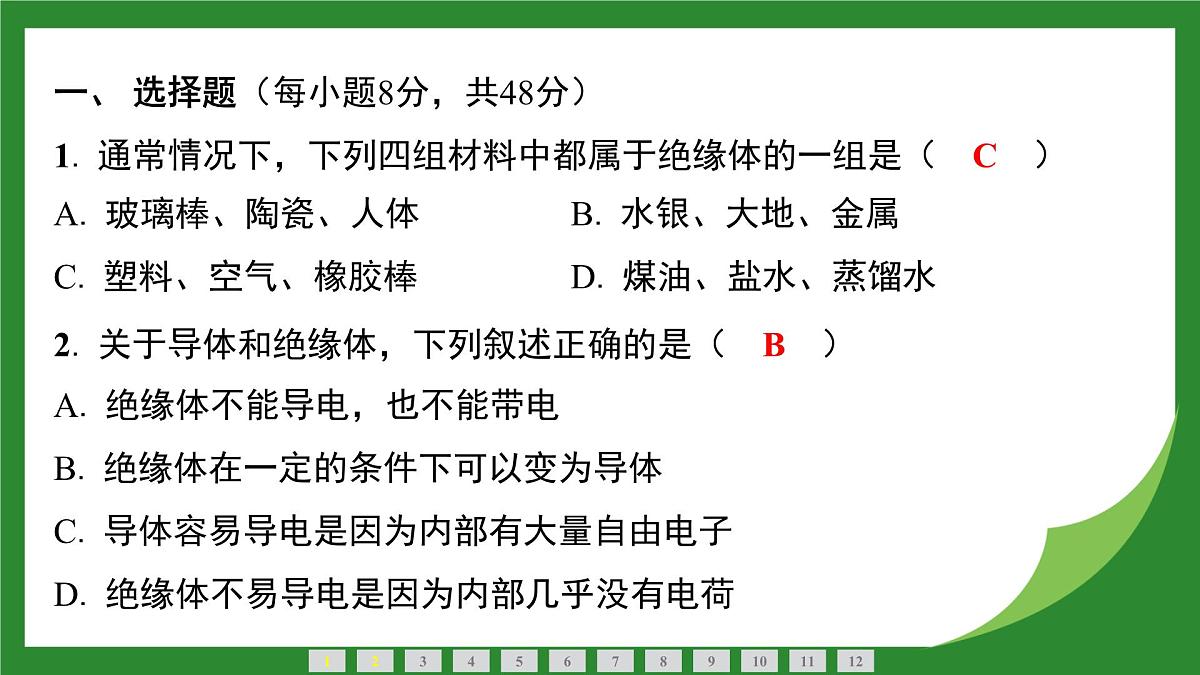

一、 选择题（每小题8分，共48分）1. 通常情况下，下列四组材料中都属于绝缘体的一组是（　C　）
2. 关于导体和绝缘体，下列叙述正确的是（　B　）

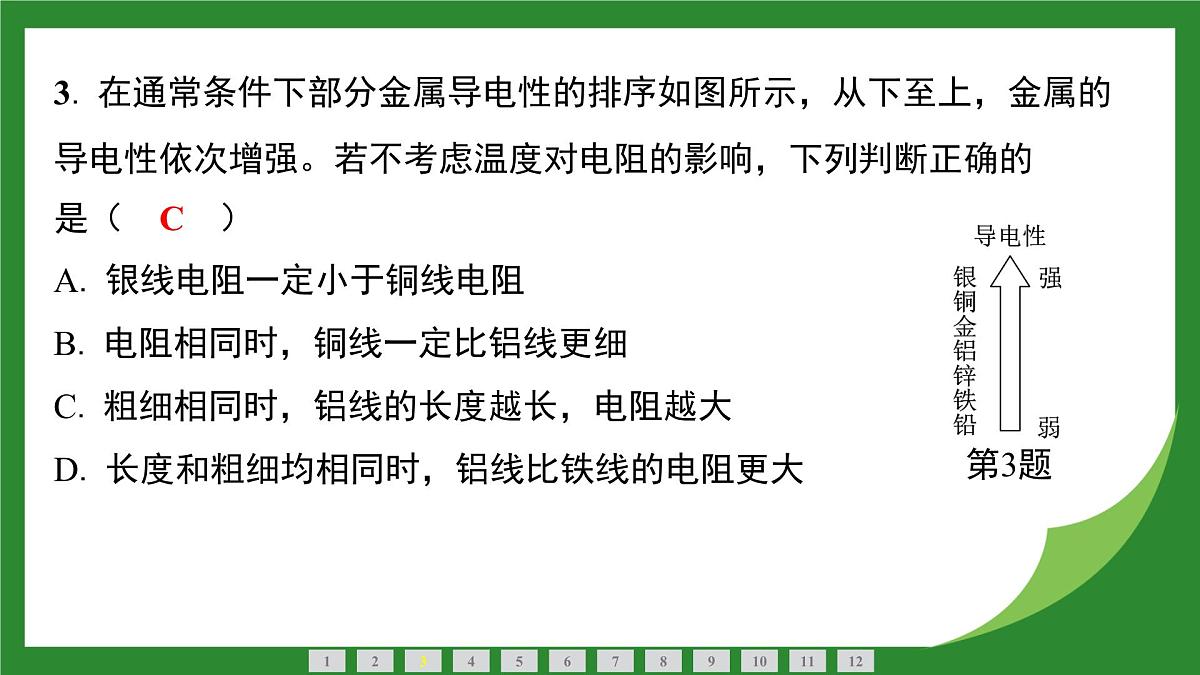

3. 在通常条件下部分金属导电性的排序如图所示，从下至上，金属的导电性依次增强。若不考虑温度对电阻的影响，下列判断正确的是（　C　）

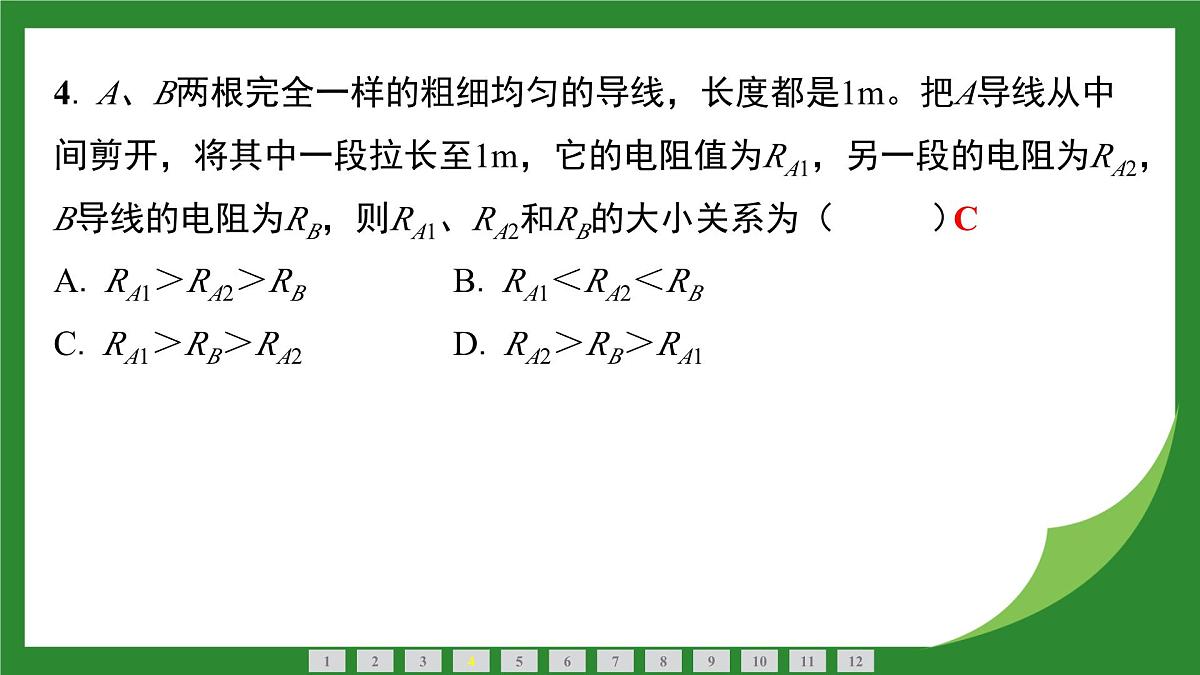

4. A、B两根完全一样的粗细均匀的导线，长度都是1m。把A导线从中间剪开，将其中一段拉长至1m，它的电阻值为RA1，另一段的电阻为RA2，B导线的电阻为RB，则RA1、RA2和RB的大小关系为（　C　）

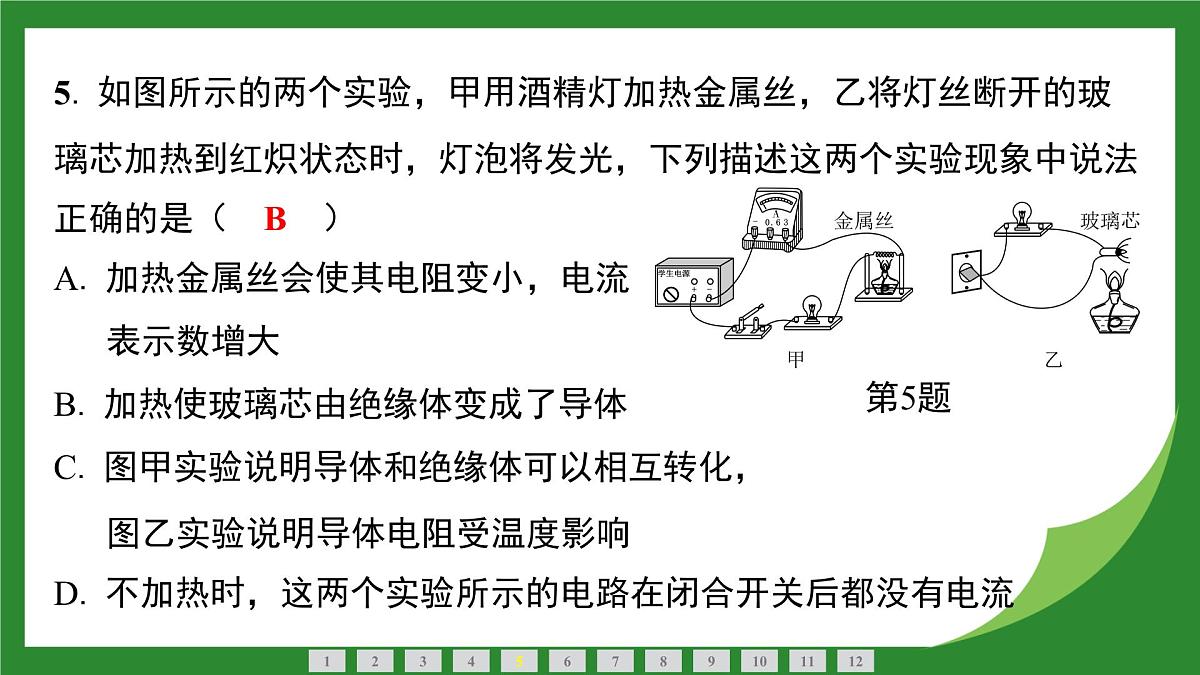

5. 如图所示的两个实验，甲用酒精灯加热金属丝，乙将灯丝断开的玻璃芯加热到红炽状态时，灯泡将发光，下列描述这两个实验现象中说法正确的是（　B　）

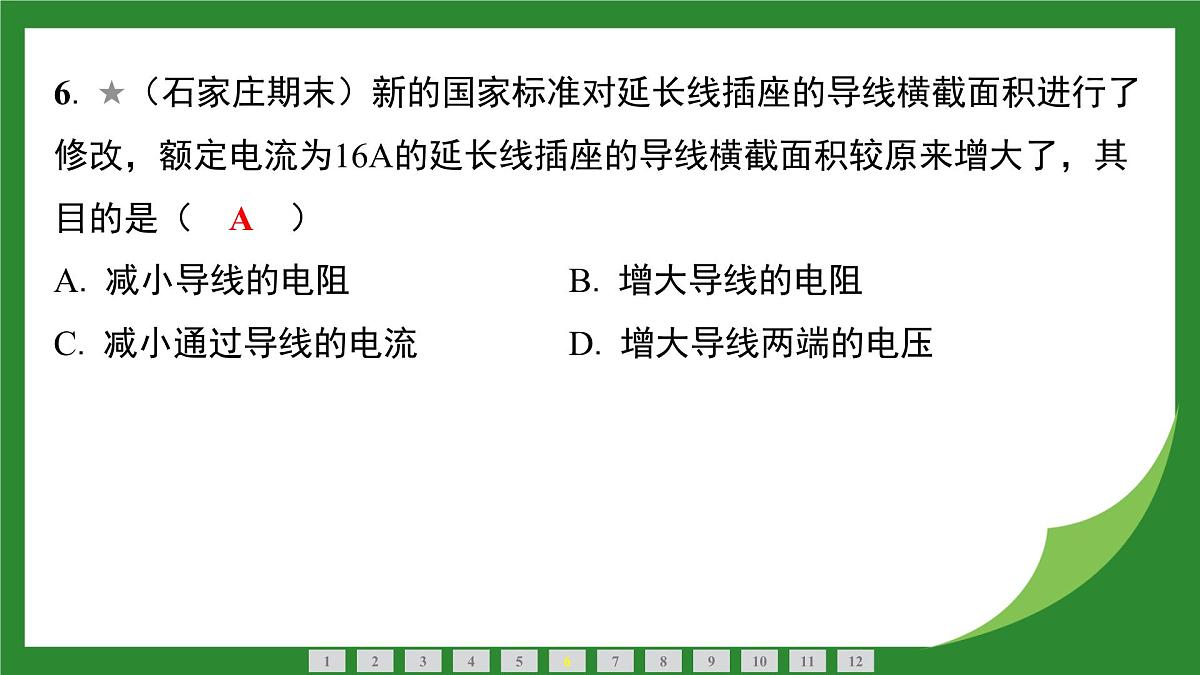

6. ★（石家庄期末）新的国家标准对延长线插座的导线横截面积进行了修改，额定电流为16A的延长线插座的导线横截面积较原来增大了，其目的是（　A　）
二、 填空题（每空3分，共36分）

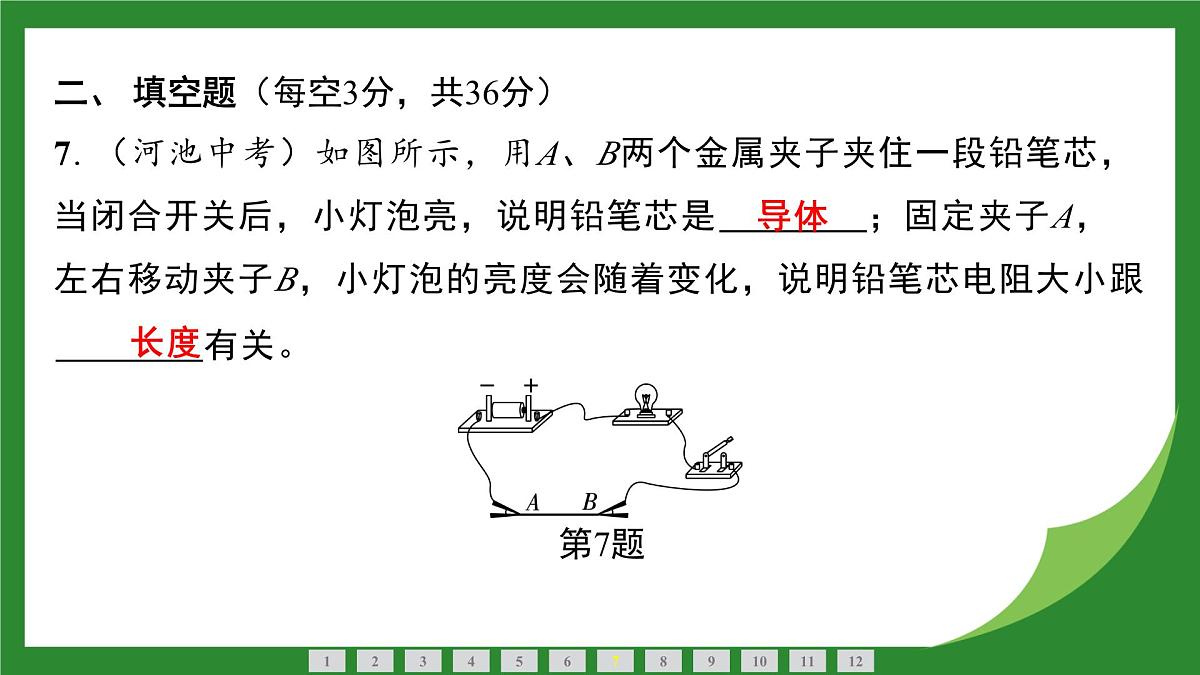

7. （河池中考）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 　导体　；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 　长度　有关。

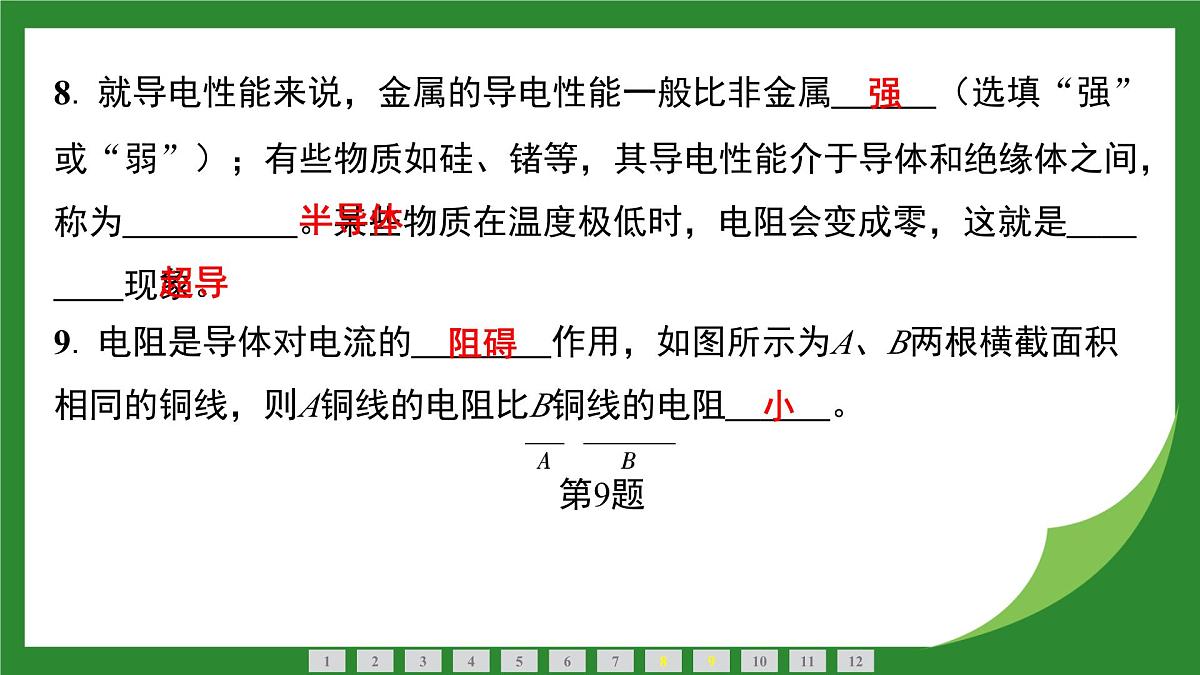

8. 就导电性能来说，金属的导电性能一般比非金属 　强　（选填“强”或“弱”）；有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为 　半导体　。某些物质在温度极低时，电阻会变成零，这就是 　超导　现象。
9. 电阻是导体对电流的 　阻碍　作用，如图所示为A、B两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻 　小　。
10. 把长短和粗细均相同的铜丝和镍铬合金丝，分别接入如图所示的电路中，当把 　铜丝　接入电路后，闭合开关，小灯泡会更亮一些，这说明 　镍铬合金丝　的电阻更大。在这两种材料中， 　镍铬合金丝　更适合制作电阻加热元件。（选填“铜丝”或“镍铬合金丝”）
11. 如图所示，多芯线是生产、生活中常用的导线，由多根细导线制成。多芯线的电阻 　小于　（选填“大于”“小于”或“等于”）每根细导线的电阻，因为多芯线中各根细导线之间的连接方式是 　并联　。
三、 实验探究题（16分）
12. ★某实验小组在“探究影响导体电阻大小的因素”的实验中，利用如图所示的电路探究“导体电阻跟它的材料、长度、横截面积是否有关”。实验中使用3根电阻丝，规格、材料如表所示。
（1） 利用图示电路，实验中通过观察 　灯泡亮度　来比较导体电阻的大小。
（2） 小明选择电阻丝b和c分别接入图示电路中，是为了探究导体电阻大小与 　长度　的关系。实验中发现：灯泡的亮度分别是较亮和较暗，由此可得的初步结论是 　当材料和横截面积相同时，长度越长，电阻越大　 。
当材料和横截面积相同时，长度越长，电阻
（3） 小明和小华对图中的电路设计提出了自己的观点。为更明显地比较导体电阻的大小，小明认为需将小灯泡换为电流表接入电路进行实验，而小华却认为需在原电路中再串联一个电流表进行实验，你赞同 　小华　（选填“小明”或“小华”）的观点，理由是 　灯泡串联接入电路可以保护电路　。
专项提升 含电表、电阻的电路连接与分析
1. （8分）在“用滑动变阻器改变小灯泡的亮度”的实验课上，老师给出的实验器材如图所示。闭合开关后，将滑片P向右滑动时，灯变亮，连入电路中的接线柱应是（　B　）
2. （8分）（哈尔滨期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　C　）

3. （8分）（济南期末）如图所示的电路，若想电路中各元件均能同时正常工作，对于甲、乙、丙三个电表的判断，下列选项正确的是（　B　）
4. （8分）如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式中正确的是（　B　）
5. （8分）（绵阳一模）如图所示的电路中，在定值电阻R1或滑动变阻器R2中，仅有一个发生故障。为研究故障的原因，设计了两个方案：其一，通过移动滑动变阻器的滑片P来判断出故障的原因；其二，用一个完好的电阻R0来替换R1以判断发生的故障。则下列判断错误的是（　D　）
6. （12分）如图，在练习使用滑动变阻器的实验中，若将滑片向左移动，小灯泡的亮度将会 　变亮　（选填“变亮”“变暗”或“不变”），该实验设计能否将灯泡去掉，电流表直接与滑动变阻器相连，实验时去观察电流表的示数？请简要说明： 　不能，因为移动滑片时可能发生短路　。
不能，因为移动滑片时可
7. （12分）（天津一模）如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由 　电流　表改装而成的，当油面上升时，电路中的电阻将 　减小　 （选填“增大”或“减小”）。
8. ★（18分）电路如图甲所示，正常工作时，两个相同电压表的指针偏转角度相同（如图乙所示），则R1和R2 　串联　（选填“串联”或“并联”）在电路中，R2两端的电压是 　8　V，电源电压是 　10　V。
　
9. （9分）在如图电路中的 处填入电表符号，使之成为正确的电路。
