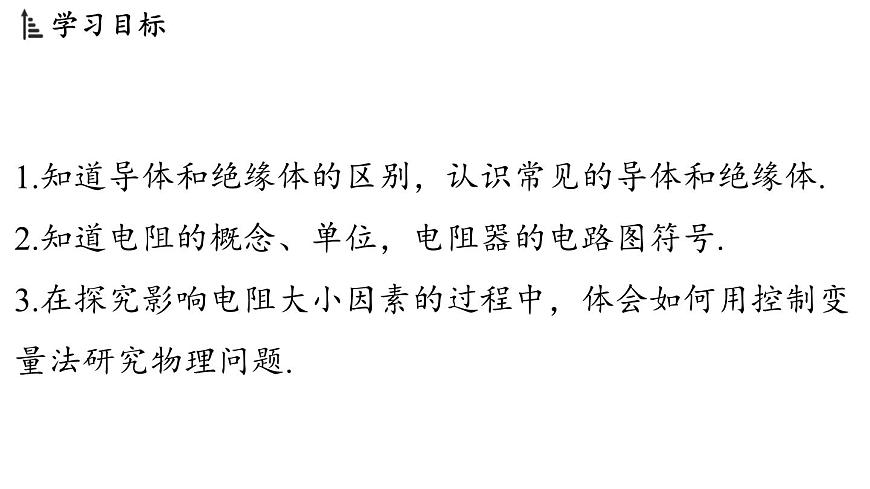

1.知道导体和绝缘体的区别，认识常见的导体和绝缘体.2.知道电阻的概念、单位，电阻器的电路图符号.3.在探究影响电阻大小因素的过程中，体会如何用控制变量法研究物理问题.

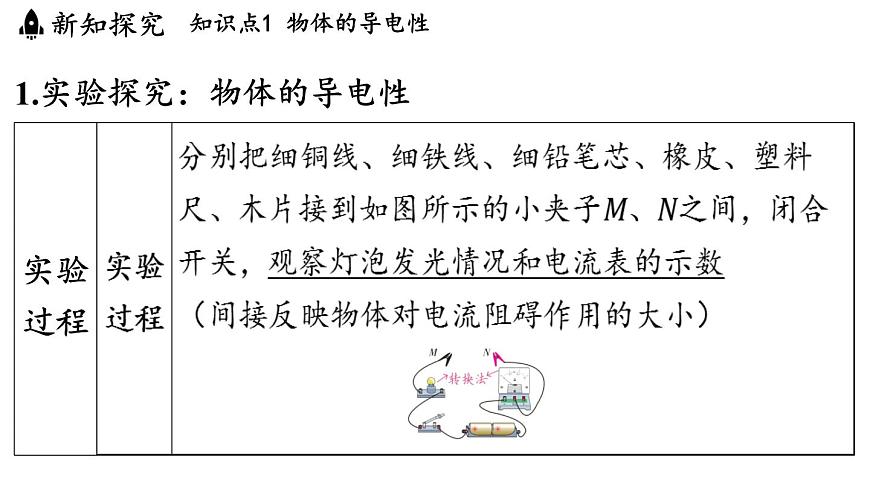

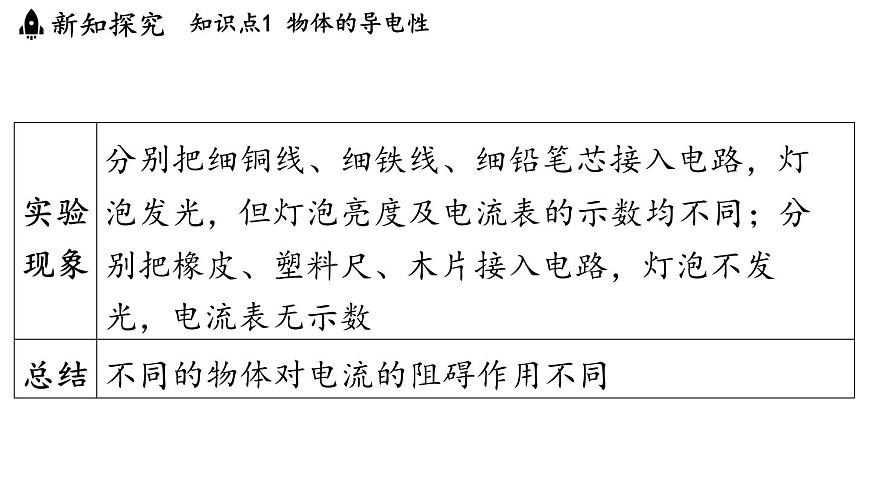

1.实验探究：物体的导电性

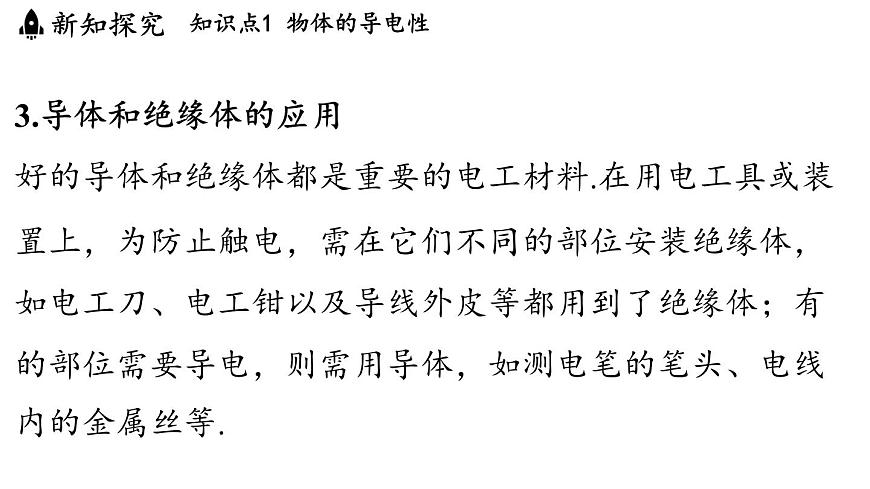

3.导体和绝缘体的应用好的导体和绝缘体都是重要的电工材料.在用电工具或装置上，为防止触电，需在它们不同的部位安装绝缘体，如电工刀、电工钳以及导线外皮等都用到了绝缘体；有的部位需要导电，则需用导体，如测电笔的笔头、电线内的金属丝等.

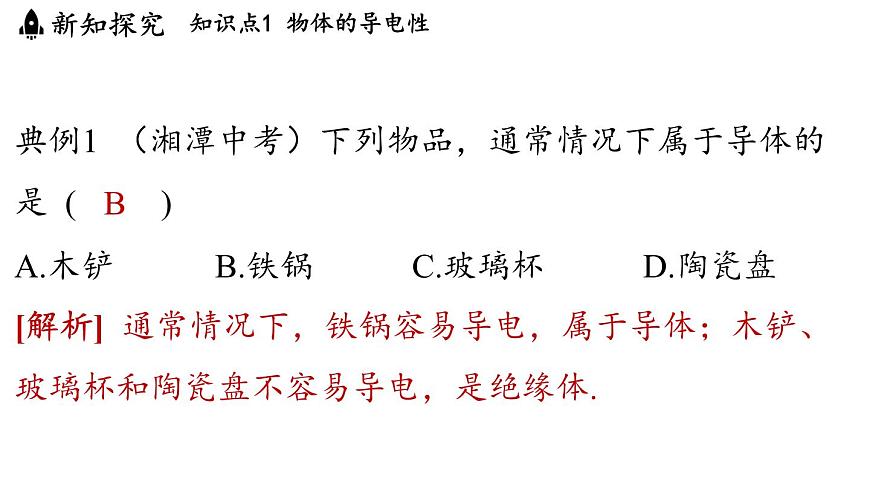

典例1 （湘潭中考）下列物品，通常情况下属于导体的是 ( )
A.木铲B.铁锅C.玻璃杯D.陶瓷盘
[解析] 通常情况下，铁锅容易导电，属于导体；木铲、玻璃杯和陶瓷盘不容易导电，是绝缘体.
实验中常用的铜导线电阻很小，通常可以忽略.电流表自身电阻很小,相当于一根导线;而电压表自身电阻很大,近似于开路.
电流表示数越大，导体电阻越小
____________进行判断.若两个导体的电阻差异不大，则可以将________（填仪表名称）接入电路再进行判断. 判断方法是______________________________.
1.实验探究：导体的电阻大小与什么因素有关
教材拓展探究导体电阻与温度有什么关系如图所示，用酒精灯给日光灯丝加热，随着灯丝温度升高，电流表的示数变小，灯泡变暗.结论：导体电阻的大小与导体的温度有关.
大多数金属导体的电阻随温度的升高而增大,某些合金（如锰铜）的电阻随温度变化较小，少数物质（如碳）的电阻随温度的升高
而减小.常温下，常见金属导体的电阻随温度变化不大.在初中阶段，若无特别说明均不考虑电阻随温度的变化.
（1）因为电阻是受多个因素影响的，比较两段导体电阻大小时，没有一定的前提条件，是无法比较的．
（2）只有一根电阻丝，其他器材足够时，可以研究电阻与长度、横截面积、温度的关系，不能研究电阻与材料的关系．
（3）下面两个实验装置很类似，现象和结论是不同的．
A.可以通过灯泡的亮度反映铅笔芯电阻的大小B.可以探究铅笔芯的电阻大小与横截面积是否有关C.可以探究铅笔芯的电阻大小与长度是否有关D.可以用电压表代替小灯泡反映铅笔芯电阻的大小
[解析] 电源电压一定时，导体电阻越大，电路中电流越小，灯泡越暗，故A正确；要探究电阻大小与横截面积是否有关，需要横截面积不同、长度和材料均相同的导体，故B正确；通过改变夹子的位置能改变接入导体的长度，能探究电阻大小与长度的关系，故C正确；用电压表代替小灯泡，此时电压表测量电源电压，示数保持不变，不能通过电压表示数判断电阻的大小，故D错误.
1.电阻器（1）作用：用于控制电流和电压的大小，使电路正常工作.（2）简称电阻，在电路图中的符号是“ ”.
2.电阻器分类按阻值特性可分为：固定电阻（如色环电阻）、可调电阻（如滑动变阻器）、敏感电阻.
