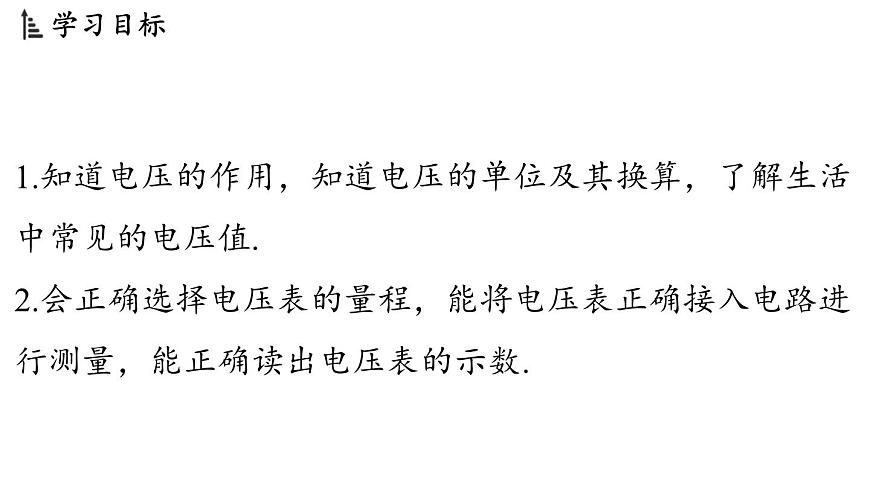

1.知道电压的作用，知道电压的单位及其换算，了解生活中常见的电压值.2.会正确选择电压表的量程，能将电压表正确接入电路进行测量，能正确读出电压表的示数.

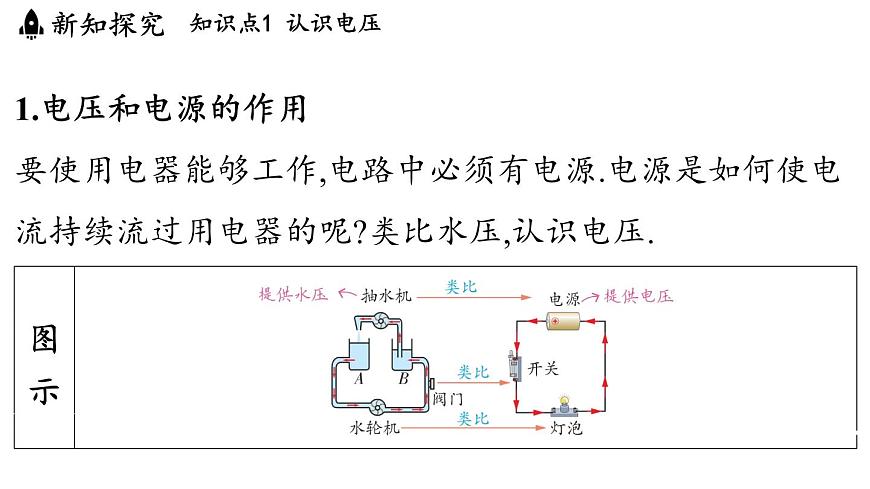

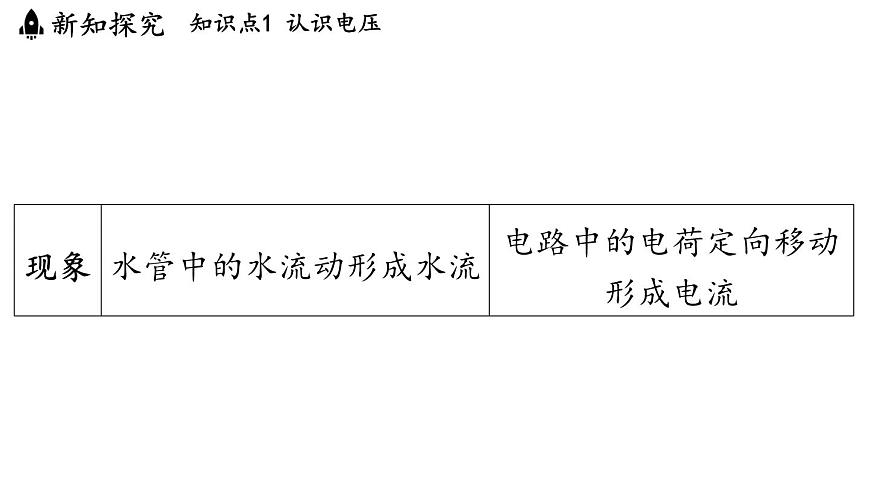

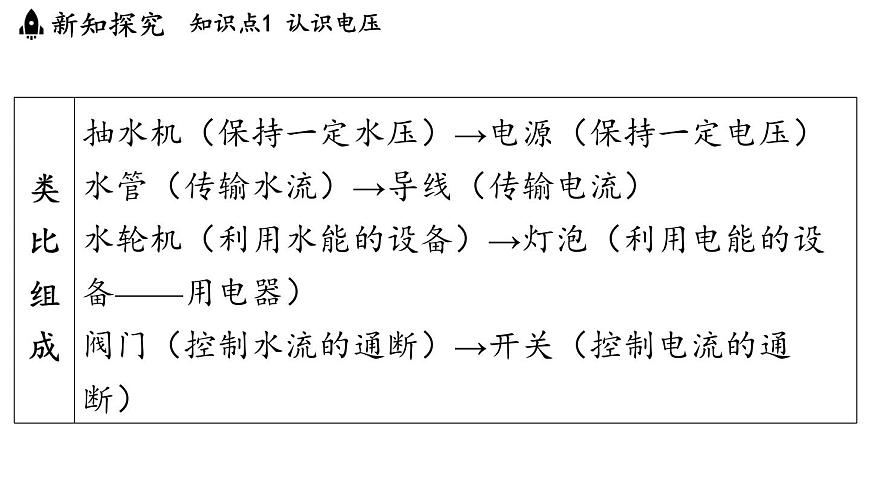

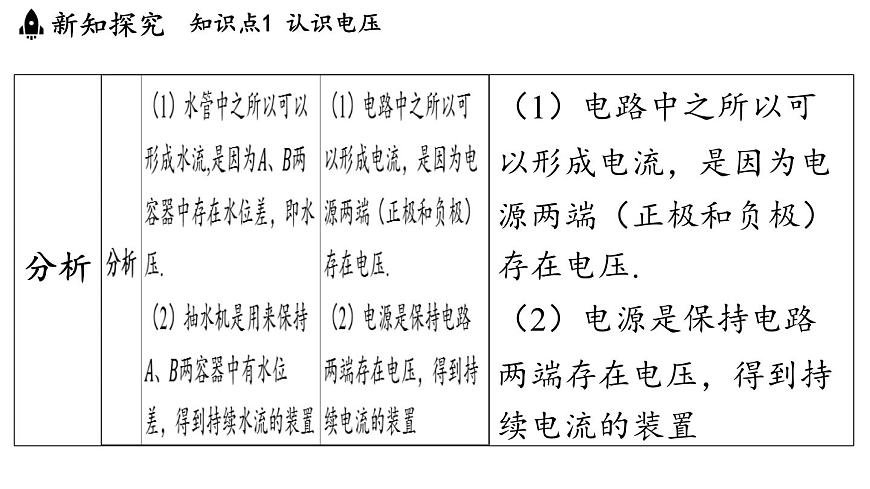

1.电压和电源的作用要使用电器能够工作,电路中必须有电源.电源是如何使电流持续流过用电器的呢?类比水压,认识电压.

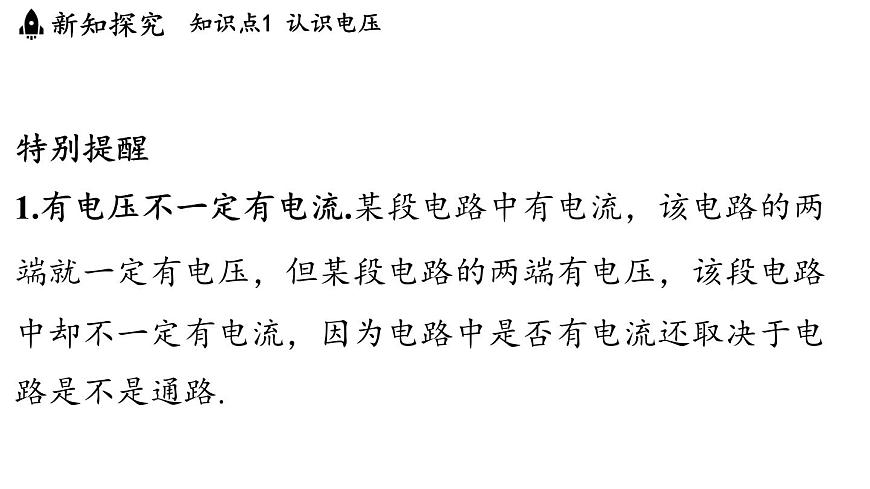

特别提醒1.有电压不一定有电流.某段电路中有电流，该电路的两端就一定有电压，但某段电路的两端有电压，该段电路中却不一定有电流，因为电路中是否有电流还取决于电路是不是通路.
2.表述电压：不能说电路中哪一点存在电压，必须指明电路中“哪一部分电路（或哪个用电器）两端的电压”，或“哪两点间的电压”.
一节干电池（1号、2号、5号、7号）
典例1 关于电压，下列说法正确的是 ( )
A.电路两端只要有电压，电路中就一定有电流B.电路断开,无电流因此无电压C.只要电路中有电流，电路两端就一定有电压D.电池没有接入电路中时，电流为零，电池两端的电压也为零
特别提醒用“试触法”选择电压表量程用试触法选择电压表量程可能会遇到的四种情况及应对方法：
3.电压表的读数（1）“三步”读出电压表的示数
[解析] 使用电压表前，指针不在零刻度位置，说明没有调零.
若某次实验时，闭合开关前出现如图乙所示的情况，则原因是__________.
