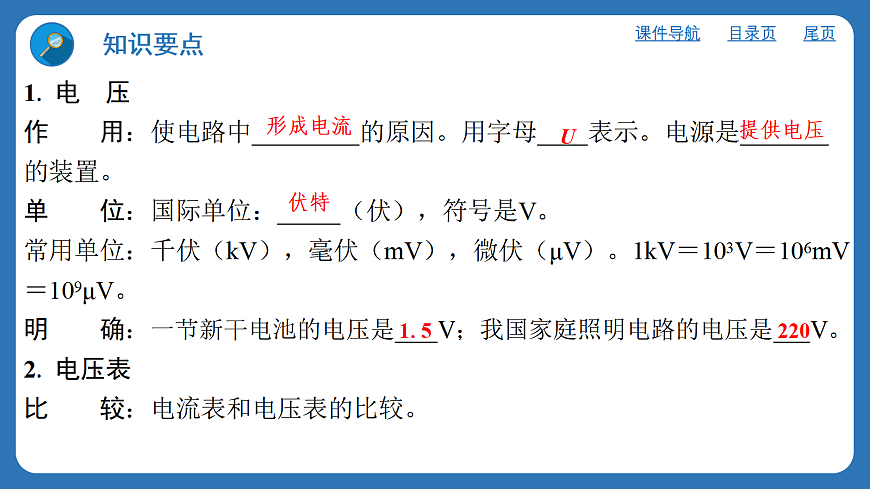

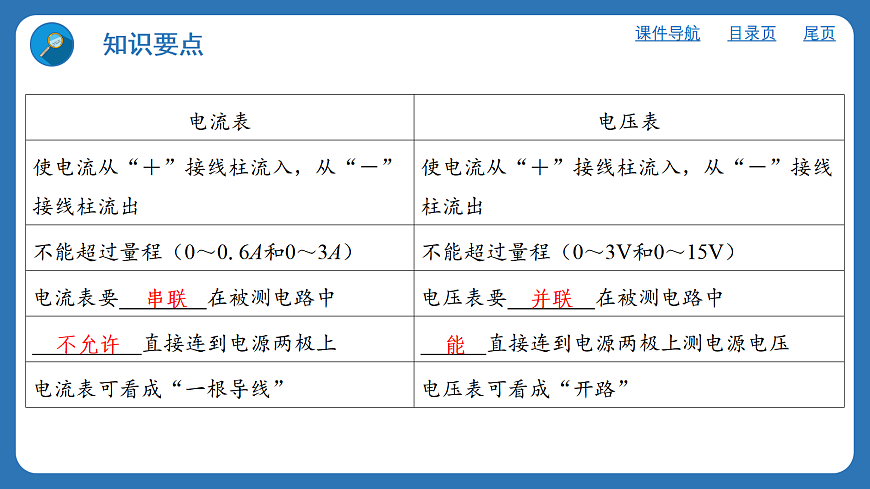

1. 电　压作　　用：使电路中 的原因。用字母 表示。电源是 ⁠的装置。单　　位：国际单位： （伏），符号是V。常用单位：千伏（kV），毫伏（mV），微伏（μV）。1kV＝103V＝106mV＝109μV。明　　确：一节新干电池的电压是 V；我国家庭照明电路的电压是 V。2. 电压表比　　较：电流表和电压表的比较。

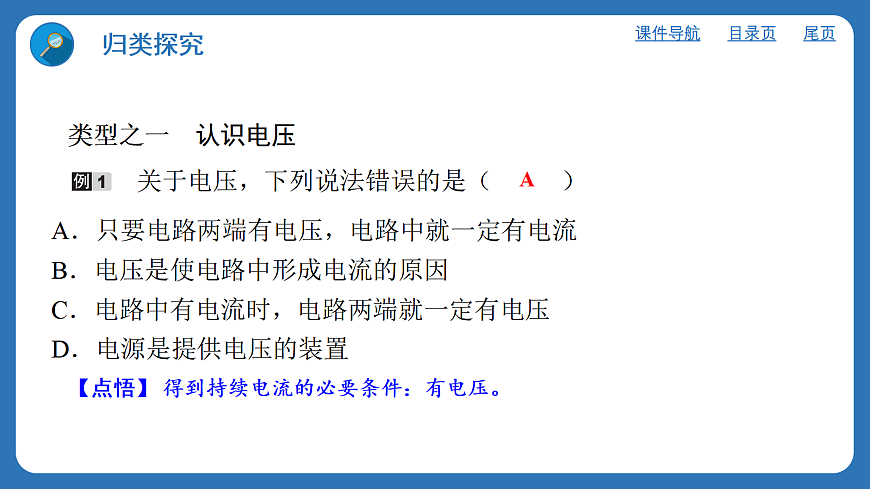

　　类型之一　认识电压 　关于电压，下列说法错误的是（　A　）
【点悟】 得到持续电流的必要条件：有电压。
A．只要电路两端有电压，电路中就一定有电流B．电压是使电路中形成电流的原因C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置

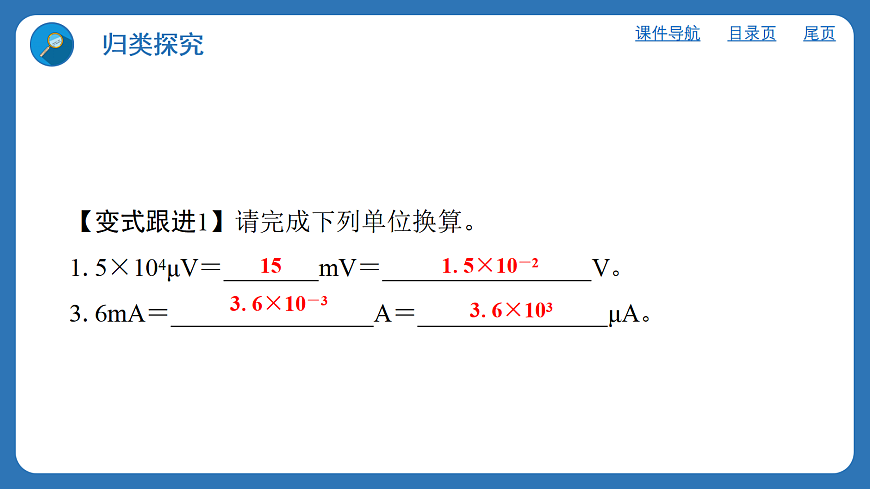

【变式跟进1】请完成下列单位换算。1.5×104μV＝ mV＝ V。3.6mA＝ A＝ μA。

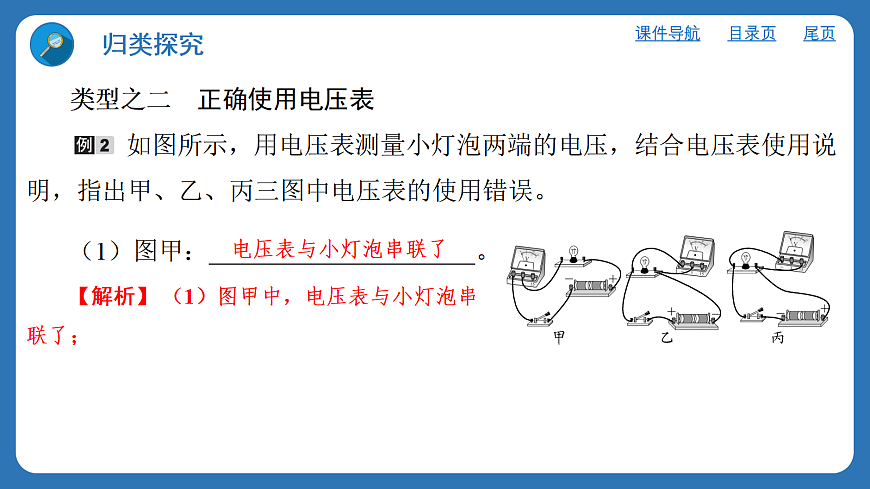

类型之二　正确使用电压表 如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙三图中电压表的使用错误。
（1）图甲： 。
【解析】 （1）图甲中，电压表与小灯泡串 联了；
电压表与小灯泡串联了　
（2）图乙： ⁠。
【解析】 （2）图乙中，电流从电压表负接 线柱流入了，即电压表正负接线柱接反了；
（3）图丙： ⁠。
【解析】 （3）丙图中，电源电压为3V，电压表应选用小量程，故电压表选用的 量程过大。
电压表正负接线柱接反了　
电压表选用的量程过大　
【变式跟进2】关于电压表的使用，下列说法正确的是（　 　）
A．测量前，先估计测量值的范围，再选量程B．使用前，不用检查指针是否对准零刻度线C．接入电路时，将电压表与被测用电器串联D．接入电路时要使电流从负接线柱流入，正接线柱流出
类型之三　判断电压表的测量对象
　如图所示，闭合开关，图甲中电压表测量的是 两端的电压；图乙中电压表测量的是 两端的电压；图丙中电压表测量的是 两端的电压。
【变式跟进3】[2024·思明区模拟]如图所示的实物图中，当开关闭合时，下列判断正确的是（　 　）
A．灯泡L1与L2并联B．电流表测量灯L2中的电流C．电压表测量灯L2两端的电压D．电压表测量电源电压
类型之四　电压表和电流表的读数 读出如图所示的各电表的读数：甲： A；乙： V。
【解析】由图甲知，电流表选择的是0～0.6A量程，分度值是0.02A，此时的示数为0.52A；由图乙知，电压表选择的是0～15V量程，对应的分度值为0.5V，此时的示数为13V。
