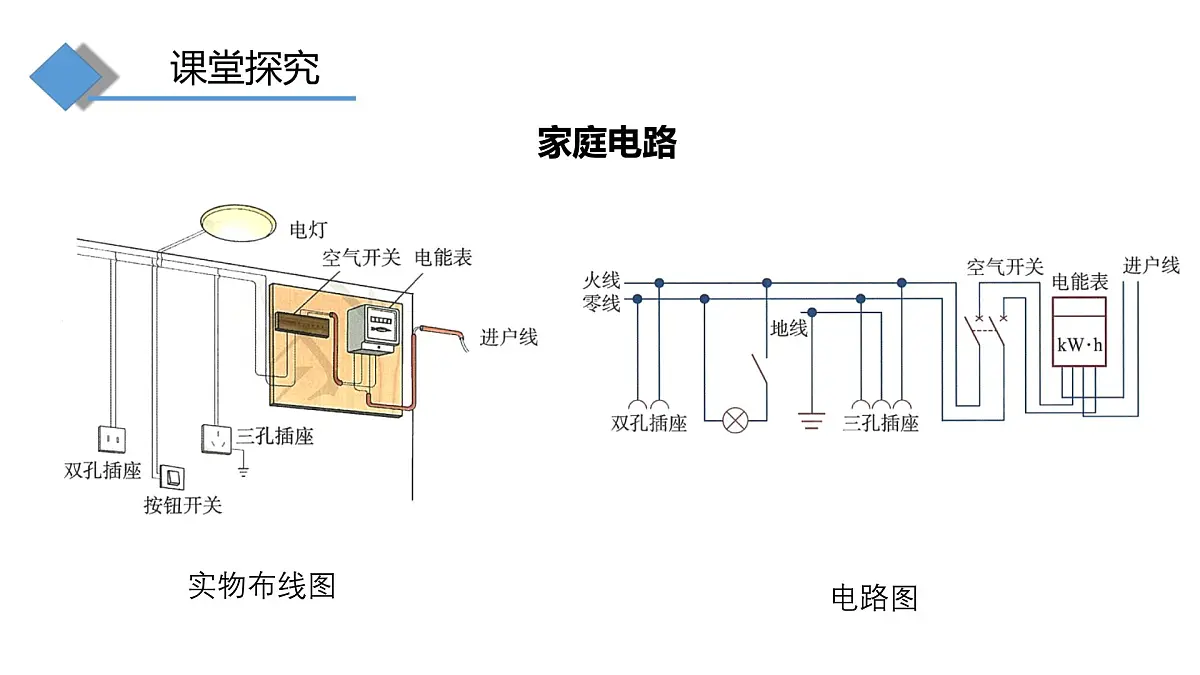

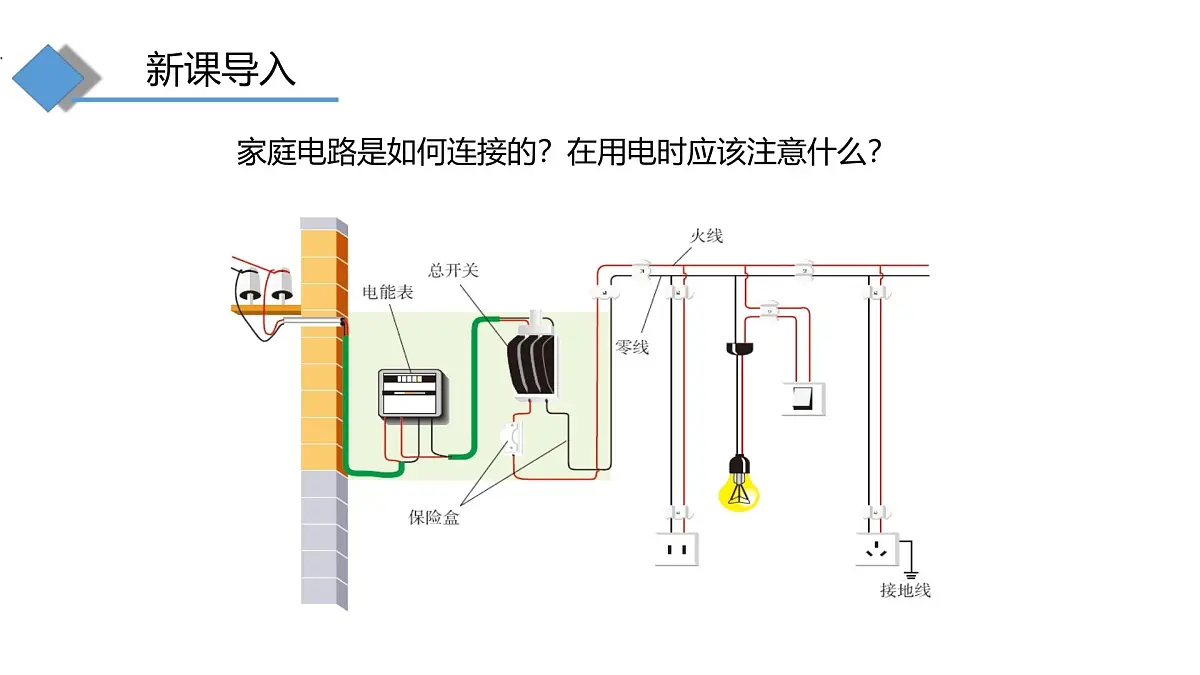

家庭电路是如何连接的？在用电时应该注意什么？

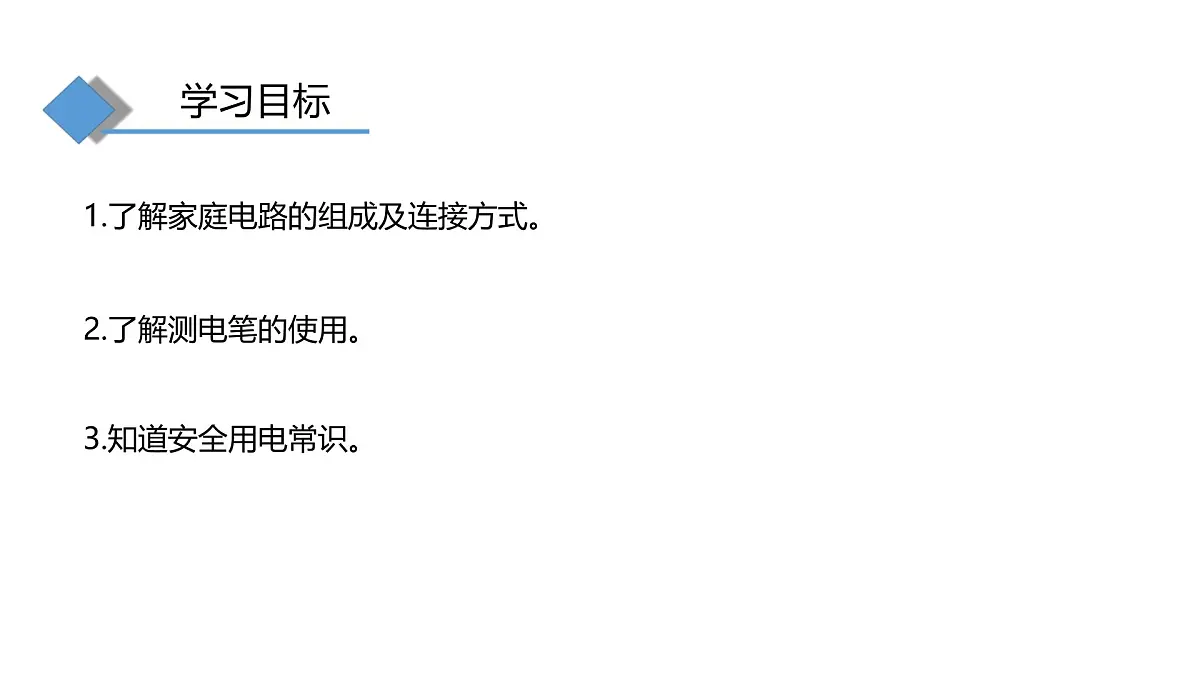

1.了解家庭电路的组成及连接方式。
2.了解测电笔的使用。
3.知道安全用电常识。

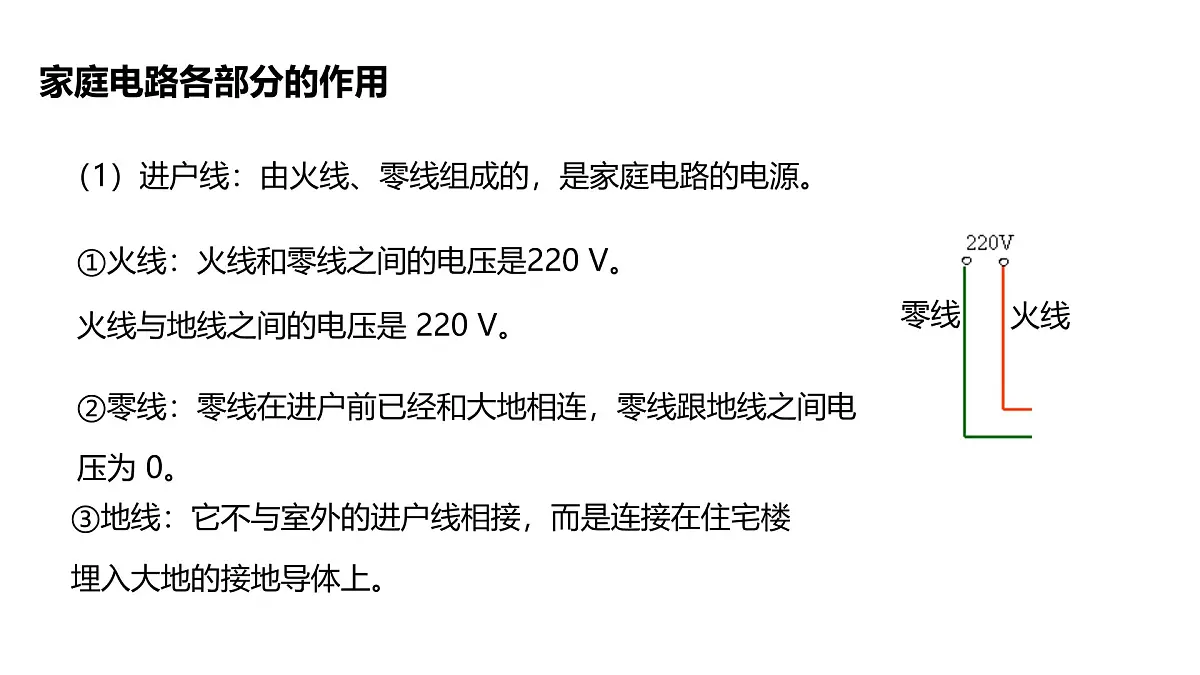

（1）进户线：由火线、零线组成的，是家庭电路的电源。
①火线：火线和零线之间的电压是220 V。 火线与地线之间的电压是 220 V。
②零线：零线在进户前已经和大地相连，零线跟地线之间电压为 0。
③地线：它不与室外的进户线相接，而是连接在住宅楼埋入大地的接地导体上。

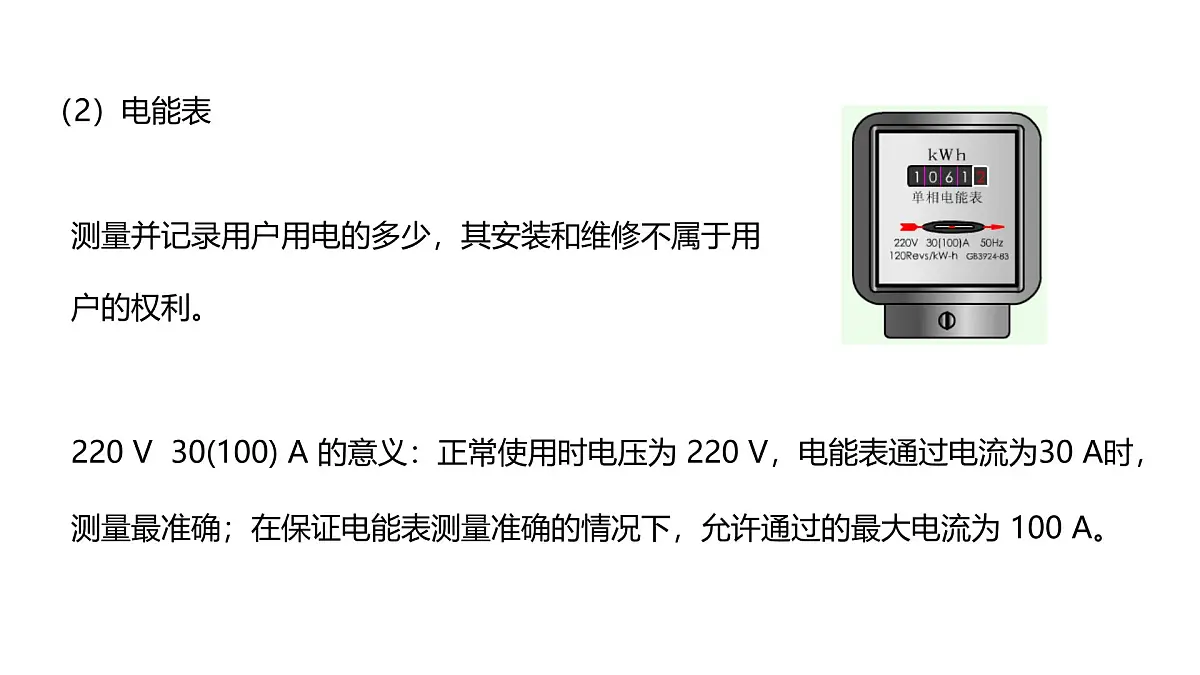

测量并记录用户用电的多少，其安装和维修不属于用户的权利。
220 V 30(100) A 的意义：正常使用时电压为 220 V，电能表通过电流为30 A时，测量最准确；在保证电能表测量准确的情况下，允许通过的最大电流为 100 A。

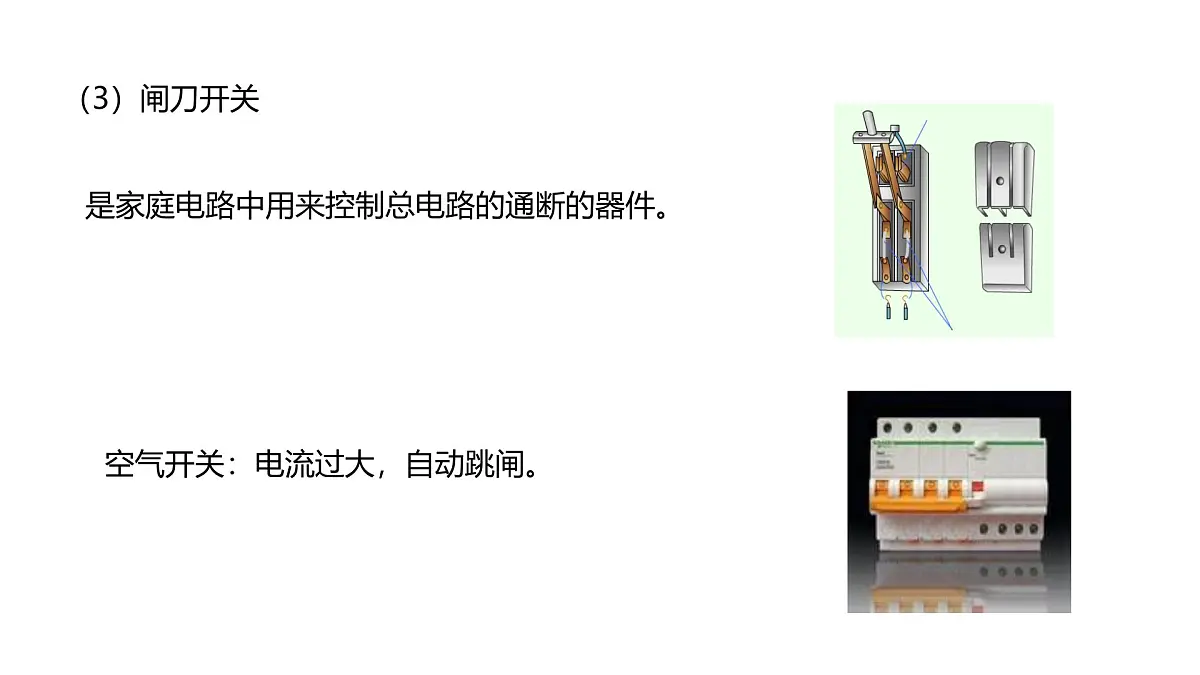

是家庭电路中用来控制总电路的通断的器件。
空气开关：电流过大，自动跳闸。
构成：由电阻率较大而熔点较低的铅锑合金制成的。
作用：在电路中的电流过大时，（产生较多的热量达到保险丝的熔点，于是保险丝熔断，）自动切断电路，起到保险的作用。
使用注意：保险丝应安装在干路上。保险盒、闸刀开关、保险管中都有。家庭电路中千万不能用铁丝、铜丝代替保险丝，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。
三孔式插座和三脚式插头
说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。
国家标准规定:带有金属外壳的家用电器，其金属外壳必须接地。
（1）作用：辨别火线和零线
（3）使用方法: 手指要与测电笔的笔尾金属体接触、金属体笔尖接触被测电路。若氖管发光，则接触的是火线，否则为零线。
使用测电笔前，应注意听从教师指导，检查测电笔是否损坏。测量时，手不能接触笔尖金属体，注意用电安全。
用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中；
（2）控制用电器的开关要连接在火线和用电器之间；
（3）螺丝口灯泡的连接:灯泡的尾部中心接火线;灯泡的螺旋接零线。
（4）插座：用来接可移动的用电器，并联的电路中。
a:两孔插座 “左零右火”让带有双脚插头的用电器使用
b:三孔插座 三孔插座：“左零右火上接地”,除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来,防止发生漏电而使电器金属外壳带电造成的触电事故
1.关于家庭电路的说法不正确的是（　　） A.洗衣机使用三孔插座能防止人触电 B.电灯的开关应安装在零线上 C.使用测电笔可以辨别家庭电路中的火线和零线 D.保险丝应串联接在火线上
2.引起保险丝熔断的原因是 （ ）A．保险丝太粗不合规格 B．所有用电器同时工作 C．一定是由于短路现象造成的D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载
电流对人体的伤害有三种：电击、电伤和电磁场伤害。
电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。
电伤是指电流的热效应、化学效应和机械效应对人体的伤害；主要是指电弧烧伤、熔化金属溅出烫伤等。
电磁场伤害是指在高频磁场的作用下，人会出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症状。
一般认为：电流通过人体的心脏、肺部和中枢神经系统的危险性比较大，特别是电流通过心脏时，危险性最大。
触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。
（1）不接触低压带电体
强大电流通过人体可能使心跳、呼吸停止。若发生触电事故，要立即切断电源，必要时进行人工呼吸，同时打120通知医务人员抢救。
（2）不靠近高压带电体
（3）低压勿摸，高压勿近！
1.为了辨别家庭电路中的火线与零线，应该用测电笔去辨别，决不能用手直接去接触电线，这是因为（ ） A.手接触火线时，手不会发光，无法辨别火线 B.手接触零线时，通过人体的电流很大，人体会触电 C.氖管发光时，一定不会有电流通过人体 D.氖管发光时，通过人体的电流很小，人体不会触电
2.下列四种做法，符合安全用电要求的是( ) A.将开关安装在灯泡和零线之间B.发生触电事故后，先切断电源再救人C.用湿抹布擦拭正亮着的台灯灯泡D.使用测电笔时，手与笔尖金属体接触
