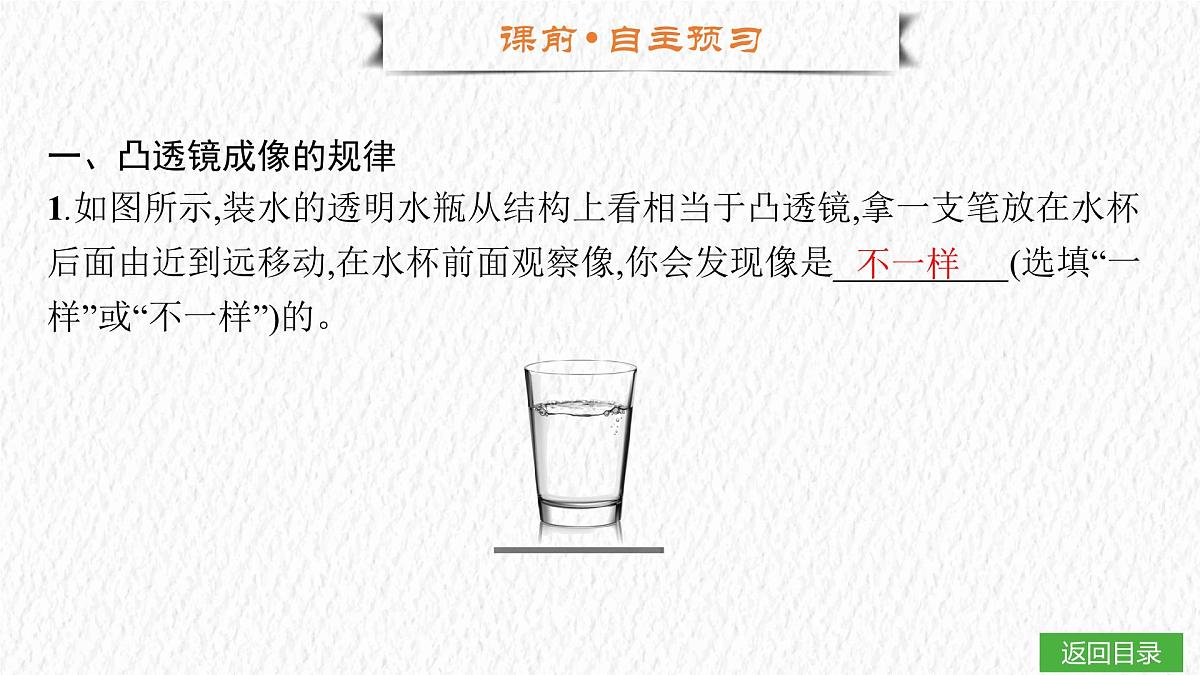

一、凸透镜成像的规律1.如图所示,装水的透明水瓶从结构上看相当于凸透镜,拿一支笔放在水杯后面由近到远移动,在水杯前面观察像,你会发现像是__________(选填“一样”或“不一样”)的。

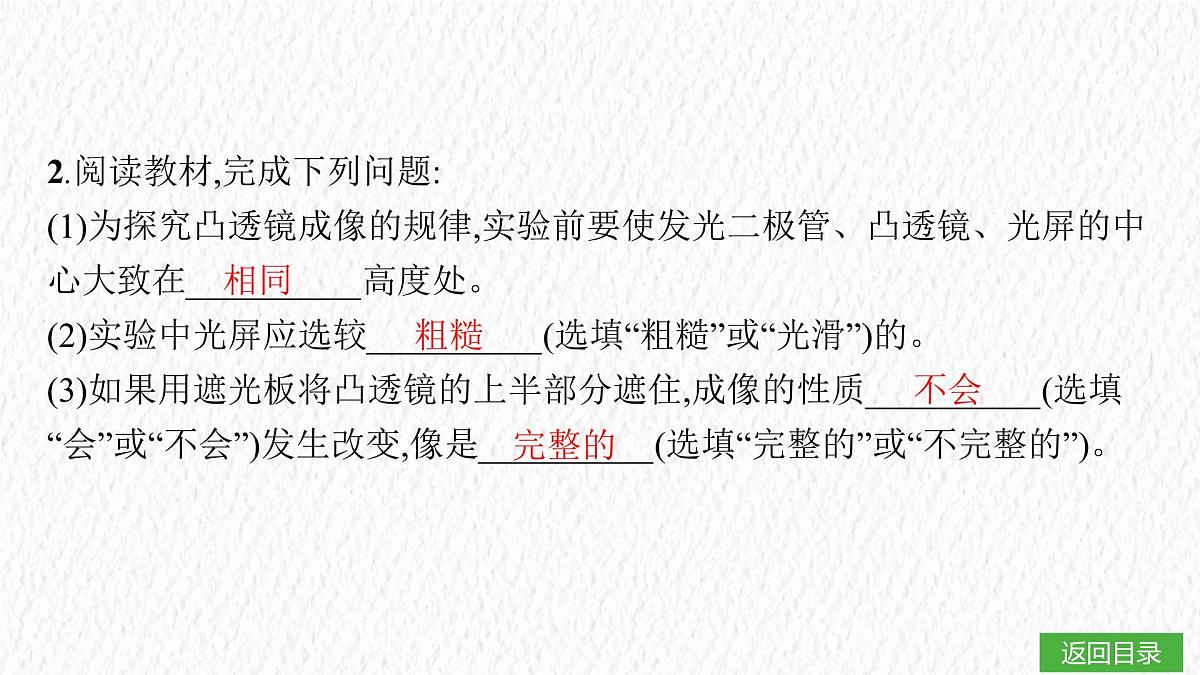

2.阅读教材,完成下列问题:(1)为探究凸透镜成像的规律,实验前要使发光二极管、凸透镜、光屏的中心大致在__________高度处。 (2)实验中光屏应选较__________(选填“粗糙”或“光滑”)的。 (3)如果用遮光板将凸透镜的上半部分遮住,成像的性质__________(选填“会”或“不会”)发生改变,像是__________(选填“完整的”或“不完整的”)。

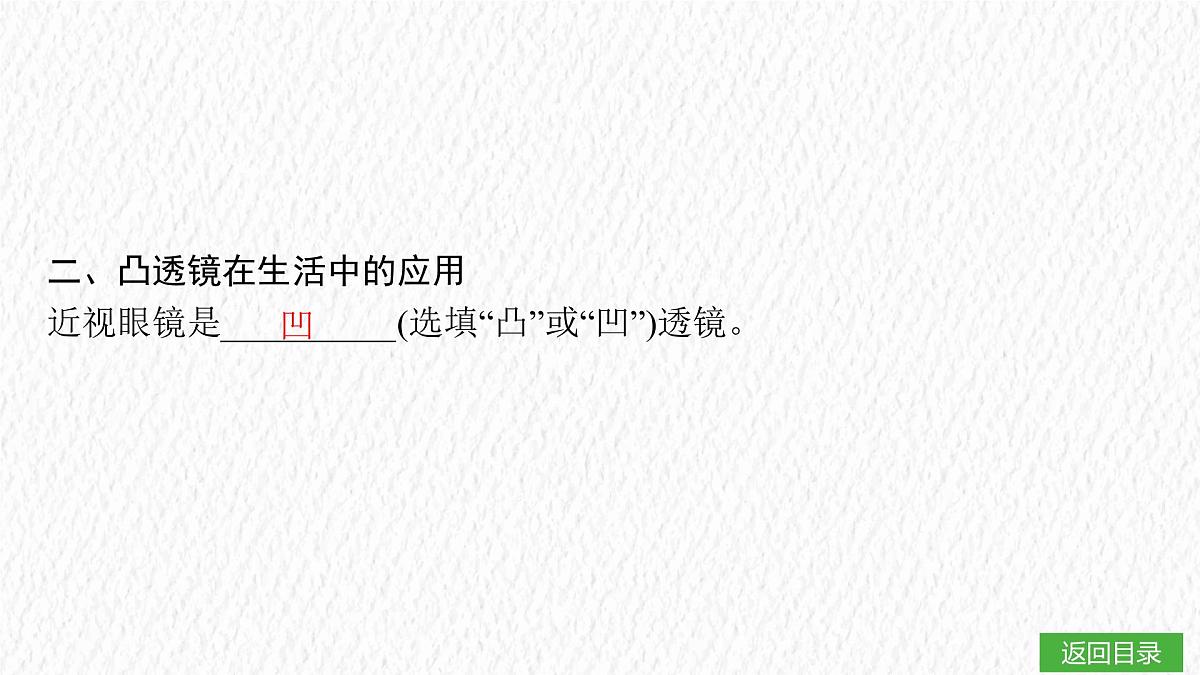

二、凸透镜在生活中的应用近视眼镜是__________(选填“凸”或“凹”)透镜。

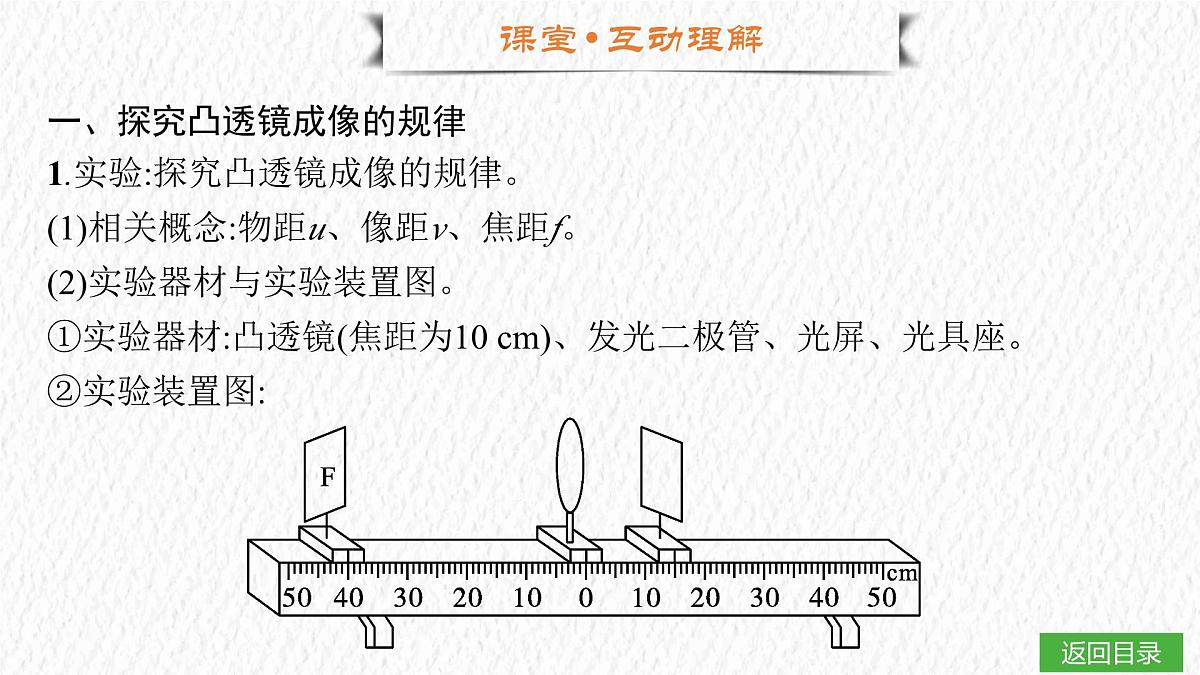

一、探究凸透镜成像的规律1.实验:探究凸透镜成像的规律。(1)相关概念:物距u、像距v、焦距f。(2)实验器材与实验装置图。①实验器材:凸透镜(焦距为10 cm)、发光二极管、光屏、光具座。②实验装置图:
(3)实验步骤。①把发光二极管、凸透镜和光屏依次安装在光具座上。②调节发光二极管、透镜和光屏,使三者中心大致在同一高度,目的是使像成在光屏的中央。③调整发光二极管的位置,使物距大于2倍焦距,调节光屏位置,使发光二极管在光屏上成清晰的像,观察像的位置及像的性质,将数据填入表格。④继续调整发光二极管的位置,使物距分别等于2倍焦距、大于焦距且小于2倍焦距、等于焦距和小于焦距,重复上面的步骤。并将数据记录在表格中。
2.凸透镜成像规律。(1)当u>2f时,成倒立、缩小的实像,像距f
