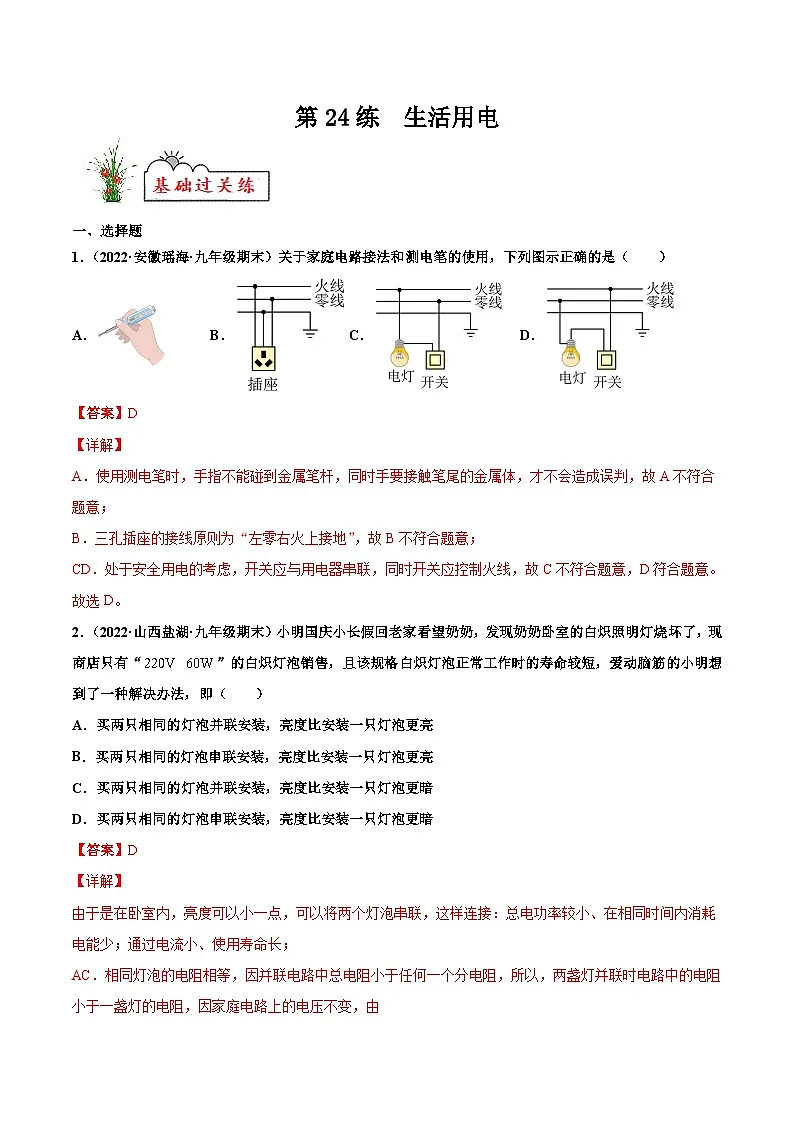

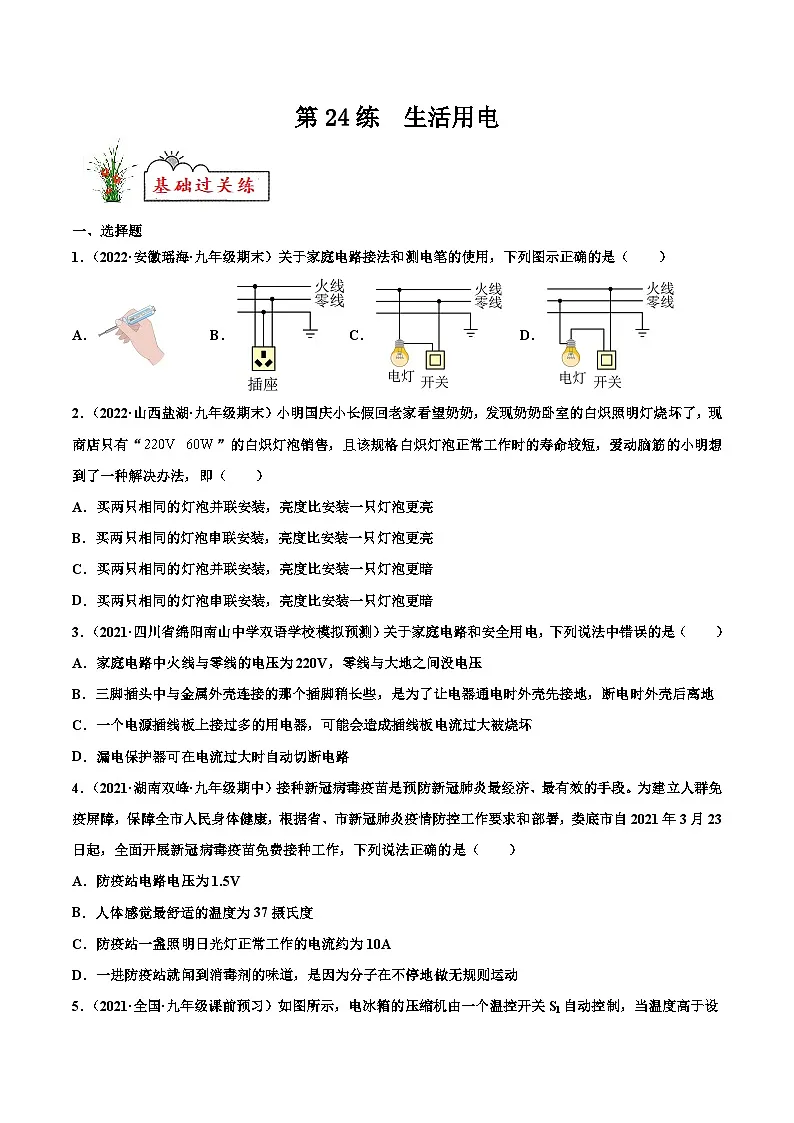

人教版九年级物理寒假分层练习第24练 生活用电-（2份，原卷版+解析版）

这是一份人教版九年级物理寒假分层练习第24练 生活用电-（2份，原卷版+解析版），文件包含人教版九年级物理寒假分层练习第24练生活用电-原卷版docx、人教版九年级物理寒假分层练习第24练生活用电-解析版docx等2份试卷配套教学资源，其中试卷共21页， 欢迎下载使用。
一、选择题
1．（2022·安徽瑶海·九年级期末）关于家庭电路接法和测电笔的使用，下列图示正确的是（ ）
A．B．C．D．
【答案】D
【详解】
A．使用测电笔时，手指不能碰到金属笔杆，同时手要接触笔尾的金属体，才不会造成误判，故A不符合题意；
B．三孔插座的接线原则为“左零右火上接地”，故B不符合题意；
CD．处于安全用电的考虑，开关应与用电器串联，同时开关应控制火线，故C不符合题意，D符合题意。
故选D。
2．（2022·山西盐湖·九年级期末）小明国庆小长假回老家看望奶奶，发现奶奶卧室的白炽照明灯烧坏了，现商店只有“ ”的白炽灯泡销售，且该规格白炽灯泡正常工作时的寿命较短，爱动脑筋的小明想到了一种解决办法，即（ ）
A．买两只相同的灯泡并联安装，亮度比安装一只灯泡更亮
B．买两只相同的灯泡串联安装，亮度比安装一只灯泡更亮
C．买两只相同的灯泡并联安装，亮度比安装一只灯泡更暗
D．买两只相同的灯泡串联安装，亮度比安装一只灯泡更暗
【答案】D
【详解】
由于是在卧室内，亮度可以小一点，可以将两个灯泡串联，这样连接：总电功率较小、在相同时间内消耗电能少；通过电流小、使用寿命长；

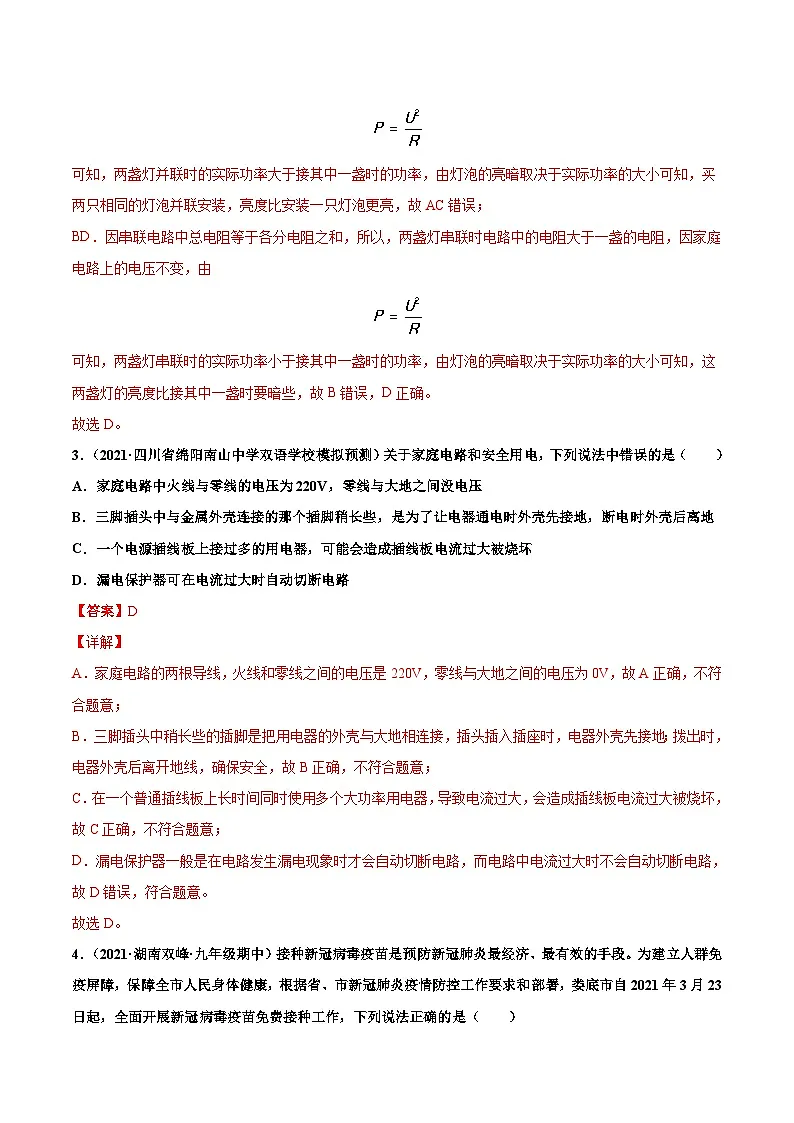

AC．相同灯泡的电阻相等，因并联电路中总电阻小于任何一个分电阻，所以，两盏灯并联时电路中的电阻小于一盏灯的电阻，因家庭电路上的电压不变，由
可知，两盏灯并联时的实际功率大于接其中一盏时的功率，由灯泡的亮暗取决于实际功率的大小可知，买两只相同的灯泡并联安装，亮度比安装一只灯泡更亮，故AC错误；
BD．因串联电路中总电阻等于各分电阻之和，所以，两盏灯串联时电路中的电阻大于一盏的电阻，因家庭电路上的电压不变，由
可知，两盏灯串联时的实际功率小于接其中一盏时的功率，由灯泡的亮暗取决于实际功率的大小可知，这两盏灯的亮度比接其中一盏时要暗些，故B错误，D正确。
故选D。
3．（2021·四川省绵阳南山中学双语学校模拟预测）关于家庭电路和安全用电，下列说法中错误的是（ ）
A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压
B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地
C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏
D．漏电保护器可在电流过大时自动切断电路
【答案】D
【详解】
A．家庭电路的两根导线，火线和零线之间的电压是220V，零线与大地之间的电压为0V，故A正确，不符合题意；
B．三脚插头中稍长些的插脚是把用电器的外壳与大地相连接，插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线，确保安全，故B正确，不符合题意；
C．在一个普通插线板上长时间同时使用多个大功率用电器，导致电流过大，会造成插线板电流过大被烧坏，故C正确，不符合题意；
D．漏电保护器一般是在电路发生漏电现象时才会自动切断电路，而电路中电流过大时不会自动切断电路，故D错误，符合题意。
故选D。

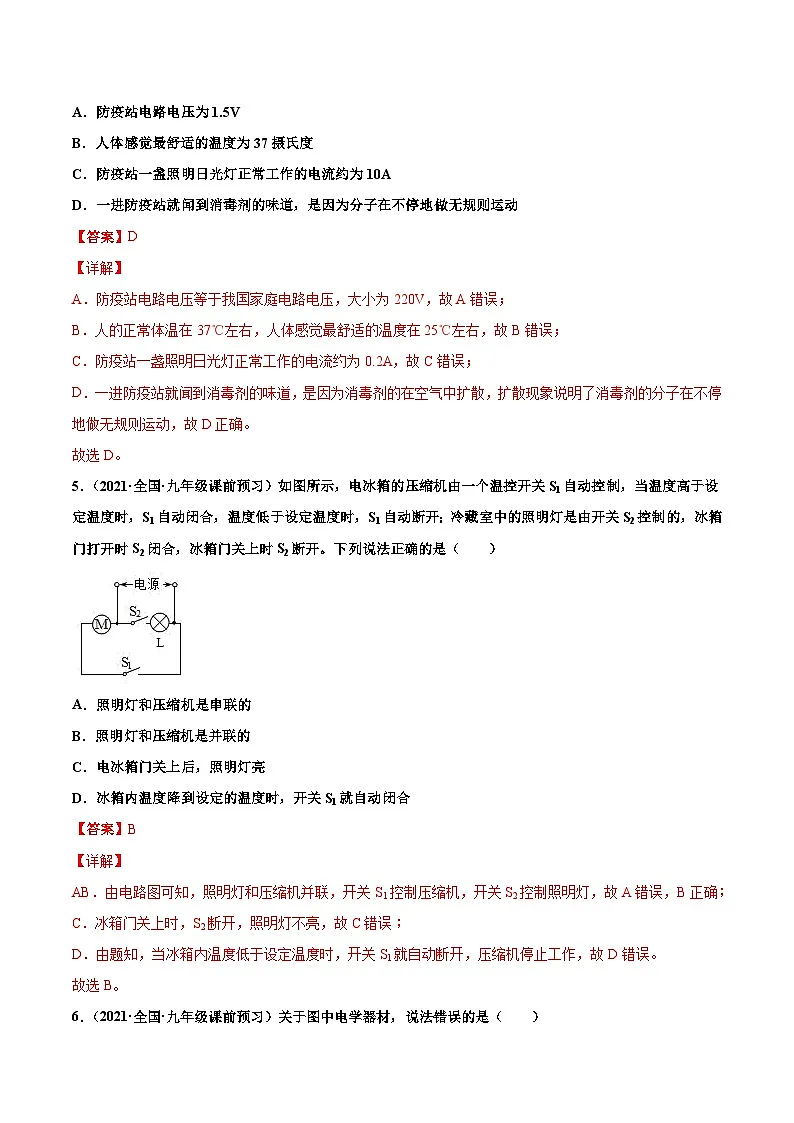

4．（2021·湖南双峰·九年级期中）接种新冠病毒疫苗是预防新冠肺炎最经济、最有效的手段。为建立人群免疫屏障，保障全市人民身体健康，根据省、市新冠肺炎疫情防控工作要求和部署，娄底市自2021年3月23日起，全面开展新冠病毒疫苗免费接种工作，下列说法正确的是（ ）
A．防疫站电路电压为1.5V
B．人体感觉最舒适的温度为37摄氏度
C．防疫站一盏照明日光灯正常工作的电流约为10A
D．一进防疫站就闻到消毒剂的味道，是因为分子在不停地做无规则运动
【答案】D
【详解】
A．防疫站电路电压等于我国家庭电路电压，大小为220V，故A错误；
B．人的正常体温在37℃左右，人体感觉最舒适的温度在25℃左右，故B错误；
C．防疫站一盏照明日光灯正常工作的电流约为0.2A，故C错误；
D．一进防疫站就闻到消毒剂的味道，是因为消毒剂的在空气中扩散，扩散现象说明了消毒剂的分子在不停地做无规则运动，故D正确。
故选D。

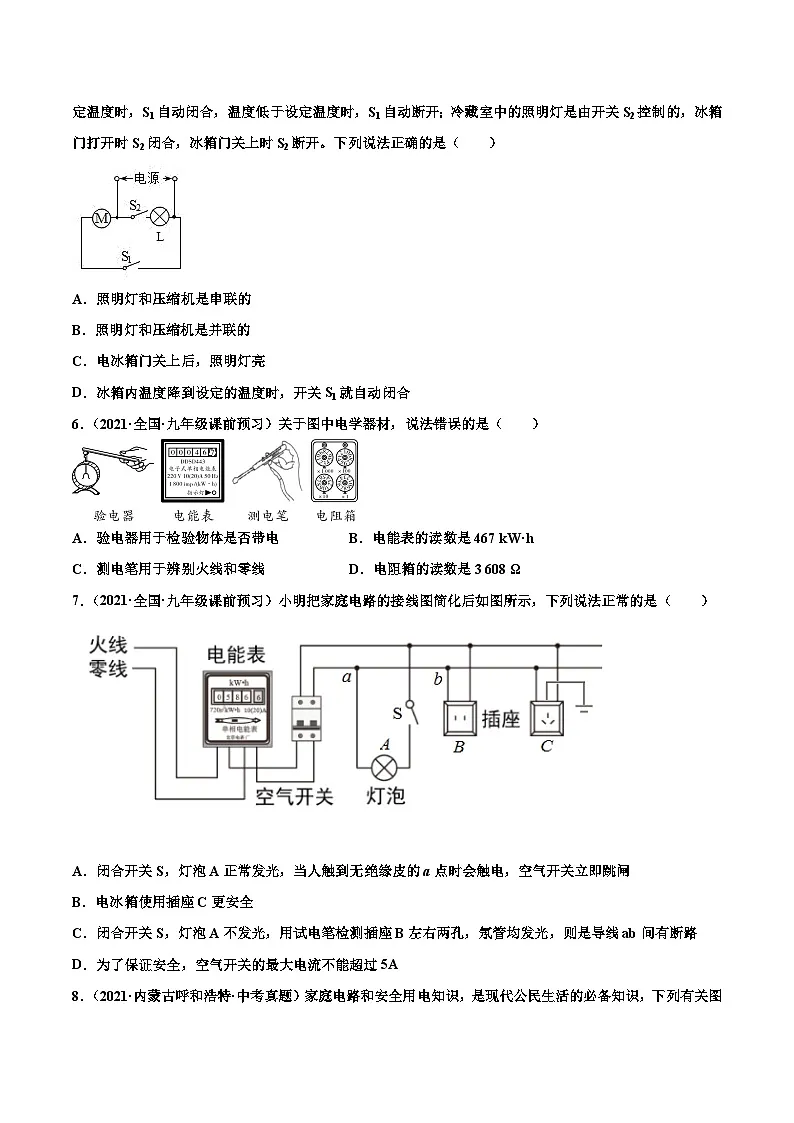

5．（2021·全国·九年级课前预习）如图所示，电冰箱的压缩机由一个温控开关S1自动控制，当温度高于设定温度时，S1自动闭合，温度低于设定温度时，S1自动断开；冷藏室中的照明灯是由开关S2控制的，冰箱门打开时S2闭合，冰箱门关上时S2断开。下列说法正确的是（ ）
A．照明灯和压缩机是串联的
B．照明灯和压缩机是并联的
C．电冰箱门关上后，照明灯亮
D．冰箱内温度降到设定的温度时，开关S1就自动闭合
【答案】B
【详解】
AB．由电路图可知，照明灯和压缩机并联，开关S1控制压缩机，开关S2控制照明灯，故A错误，B正确；
C．冰箱门关上时，S2断开，照明灯不亮，故C错误；
D．由题知，当冰箱内温度低于设定温度时，开关S1就自动断开，压缩机停止工作，故D错误。
故选B。
6．（2021·全国·九年级课前预习）关于图中电学器材，说法错误的是（ ）
A．验电器用于检验物体是否带电B．电能表的读数是467 kW·h
C．测电笔用于辨别火线和零线D．电阻箱的读数是3 608 Ω
【答案】B
【详解】
A．验电器是根据同种电荷相互排斥工作的，用于检验物体是否带电，故A正确，不符合题意；
B．电能表最后一位数字是小数，故电能表的读数是46.7 kW·h，故B错误，符合题意；
C．使用测电笔时，手指按住笔卡，用笔尖接触被测的导线，若氖管发光，则接触的是火线，若不光，则接触的是零线，故测电笔用于辨别火线和零线，故C正确，不符合题意 ；
D．电阻箱的读数是
故D正确，不符合题意。
故选B。
7．（2021·全国·九年级课前预习）小明把家庭电路的接线图简化后如图所示，下列说法正常的是（ ）
A．闭合开关S，灯泡A正常发光，当人触到无绝缘皮的a点时会触电，空气开关立即跳闸
B．电冰箱使用插座C更安全
C．闭合开关S，灯泡A不发光，用试电笔检测插座B左右两孔，氖管均发光，则是导线ab间有断路
D．为了保证安全，空气开关的最大电流不能超过5A
【答案】B
【详解】
A．由简化图可知，人触到无绝缘皮的a点时，由于a点接的是零线，所以人不会触电，故A错误；
B．电冰箱属于金属外壳的用电器，电冰箱使用三孔插座，在电冰箱漏电时，人接触电冰箱，地线把人体短路，防止触电事故发生，故B正确；
C．若闭合开关S灯泡A不发光，说明灯泡所在的电路是断开的，用试电笔检测插座B左右两孔，氖管均发光，说明插座所在电路是正常的，a、b都在零线上，插座B正常，说明ab之间没有断路，故C错误；
D．因空气开关“跳闸”和保险丝烧坏是一样的作用，应选用电流值稍大于家庭电路中电能表上标的5(20)A就跳闸的空气开关，故D错误。
故选B。

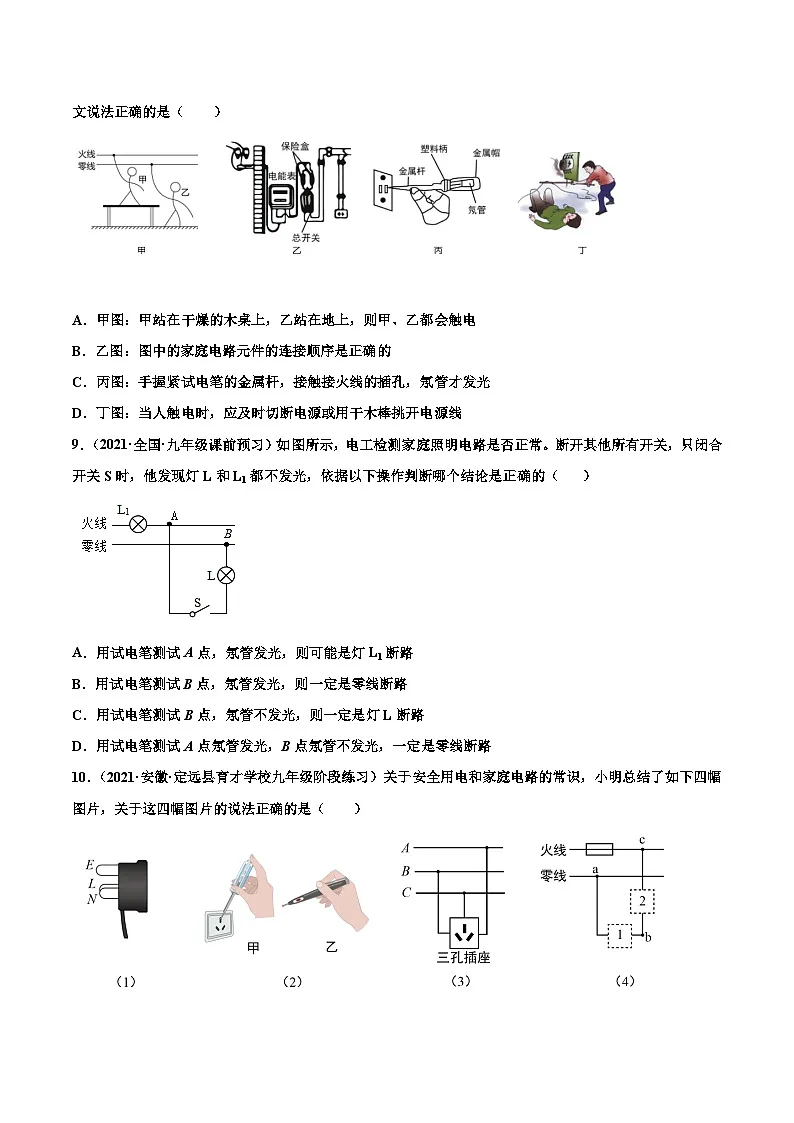

8．（2021·内蒙古呼和浩特·中考真题）家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（ ）
A．甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．乙图：图中的家庭电路元件的连接顺序是正确的
C．丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D．丁图：当人触电时，应及时切断电源或用干木棒挑开电源线
【答案】D
【详解】
A．甲图中甲站在干燥的木桌上触摸火线时，构不成通路，不会发生触电事故，乙站在地上触摸零线，也不会发生触电事故，故A错误；
B．乙图中家庭电路元件的连接顺序是错误的，总开关的位置和保鲜盒的位置应该变换一下才是正确的，故B错误；
C．丙图中手握紧试电笔的金属杆（电流没有经过试电笔内的大电阻），接触接火线的插孔，会发生触电事故，正确使用应该是手接触试电笔的金属笔尾，故C错误；
D．丁图中当人触电时，为避免二次触电，在安全的情况下应及时切断电源或用干木棒挑开电源线，再实施救援，故D正确。
故选D。
9．（2021·全国·九年级课前预习）如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，依据以下操作判断哪个结论是正确的（ ）
A．用试电笔测试A点，氖管发光，则可能是灯L1断路
B．用试电笔测试B点，氖管发光，则一定是零线断路
C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
【答案】B
【详解】
A．用试电笔测试A点，氖管发光，说明火线是连通的，灯L1在火线上，所以不可能是灯L1断路，故A错误；
B．用试电笔测试B点，氖管发光，说明B点与火线相连，那么零线一定是断路的，否则会造成短路，故B正确；
C．用试电笔测试B点，氖管不发光，可能是灯L断路，也可能是火线断路，故C错误；
D．用试电笔测试A点氖管发光，B点氖管不发光，可能是零线断路，也可能是小灯泡断路，故D错误。
故选B。
10．（2021·安徽·定远县育才学校九年级阶段练习）关于安全用电和家庭电路的常识，小明总结了如下四幅图片，关于这四幅图片的说法正确的是（ ）
A．图（1）中的E设计较长的原因是为了美观
B．图（2）中能说明测电笔的正确使用方法的是图乙
C．图（3）是家庭电路的部分，其中A应该是火线
D．图（4）中的1和2位置分别接开关和灯泡的时候，1位置应该接开关
【答案】C
【详解】
A．三脚插头的E设计较长是为了与用电器的金属外壳相连，而不是为了美观，故A错误；
B．在使用测电笔时，要用指尖抵住上端的金属帽，所以甲图的使用方法正确，故B错误；
C．三孔插座的左孔接零线，右孔接火线，上面的孔接地线，那么图（3）中A是火线、B是零线、C是地线，故C正确；
D．控制用电器的开关应接在火线与用电器之间，所以1位置应接灯泡，2位置应接开关，故D错误。
故选C。
二、非选择题
11．（2022·北京西城·九年级期末）在使用试电笔时，要用指尖抵住试电笔上端的金属帽，手指________（选填“能”或“不能”）触碰笔尖的金属部分；当笔尖插入如图所示的插孔中时，氖管发光，说明此插孔中连接的是_________（选填“火线”、“零线”或“地线”）。
【答案】不能 火线
【详解】
[1]使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，,但不能用手接触试电笔前端的金属体，否则会造成触电事故。
[2]只有当有电流通过时，电笔才发光，图中笔尖插入插座的插孔中，氖管发光，证明此处与火线相连。
12．（2022·上海嘉定·一模）我国家庭电路的电压是___________伏，电冰箱是___________（选填“串联”或“并联）连接在电路中的；科学家___________通过实验得出：对于某导体来说，通过它的电流与它两端的电压成正比。
【答案】220 并联 欧姆
【详解】
[1]由常见的电压可知，我国家庭电路电压为220V。
[2]家庭电路中各个用电器是互不影响的，它们是并联的，所以电冰箱并联在电路中。
[3]德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
三、作图题
13．（2022·全国·九年级）图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。
【答案】
【详解】
灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，开关要控制火线，三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：
四、实验题
14．（2022·全国·九年级）据《周礼》记载，早在西周时期，我国古人就发明了一种可以给食物保鲜的容器，叫冰鉴。它的结构很简单，剖面示意图如图甲所示在外部容器内装入冰块，把要保鲜的食物放入内部容器，利用冰块______（填物态变化名称）吸热的原理，达到给食物保鲜的目的。这也是我国古代人民智慧的一种体现。随着科技的不断发展，现代制冷设备种类很多，其中电冰箱已走进千家万户；
（1）如图乙所示，电冰箱的制冷原理是利用制冷剂在冰箱冷冻室和冷凝器的管子里循环，把冰箱内的“热”搬运到冰箱外，起到制冷的作用。为了把冰箱中的“热”搬出去，制冷剂需要在______（选填“冷冻室”或“冷凝器”）的管子中液化；
（2）传统的电冰箱使用的制冷剂是氟利昂R12。这种制冷剂如果泄露到大气中，会破坏大气层中的臭氧层，一方面会导致太阳光中的______外线照射过强，容易引起皮肤癌，另一方面会造成一定程度的环境问题。人们经过进一步研究采用新型物质作为冰箱的制冷剂，从而缓解环境问题；
（3）小明研究自己家的电冰箱，发现电冰箱内有个照明灯，打开电冰箱门灯亮，关闭电冰箱门灯不亮，而电动压缩机自动启动或停止工作不受打开或关闭电冰箱门的影响。由此他判断电动压缩机和照明灯是______联的；
（4）小明了解电冰箱电路后，激发了设计电路的热情。他想设计一个多挡位电热毯的电路，如图所示，R是电热毯用来加热的电热丝，R0是定值电阻（只起分压作用），当开关S分别与触点1、2、3接触时，可实现“断电”、“睡眠（低温）”和“高温”的三种功能切换。请在图中补全小明设计的电路；______
（5）小明思考上面设计的电路，觉得睡眠时持续通电浪费电能，联想到家庭电路提供的是交流电，电流方向是周期性变化的，他打算增加一个电子元件连接到电路中，使电热丝通电、断电交替进行，达到在睡眠挡位电热丝通电时间减半的目的，从而节约电能。请写出小明所选用的是哪种电子元件如何连接到电路中的:______。这种方法是否可行，他将继续探索。
【答案】熔化 冷凝器 紫外线 并 二极管
【详解】
[1]食物在低温环境下不容易变质，古人发明的食物保鲜容器内层装食物，外层装冰块，当外层的冰块熔化时会吸热，降低食物的温度，从而达到保鲜的作用。
（1）[2]冰箱的冷冻室需要长期保持低温，所以制冷剂在冰箱冷冻室应是发生吸热，可以推测制冷剂在冷冻室汽化吸热，在冷凝器中液化放热，从而达到将冰箱中的“热”搬出去的效果。
（2）[3]臭氧层具有阻隔大部分紫外线的作用，当臭氧层被破坏，就会导致到达地球表面的紫外线增多。
（3）[4]冰箱内电动压缩机和照明灯是独立工作的，说明两者不是串联的，因为串联电路中，只要有其中一个用电器断开，与它串联的用电器也无法工作，所以电动压缩机和照明灯是并联的。
（4）[5]电热毯要通过开关的连接实现三种功能，“断电”表示整个电路断开，电热丝未工作；“睡眠”模式下通过电热丝的电流较小，可让R0和R串联，此时电路中总电阻较大，电流较小，根据电功率推导式P=I2R可知，当R一定时，电流越小，电热丝的功率越小；“高温”模式下通过电热丝的电流较大，可将电热丝单独接入电路，此时电路中总电阻较小，电流较大，根据电功率推导式P=I2R可知，当R一定时，电流越大，电热丝的功率越大。根据以上分析，可得出以下电路图：
当开关S连接触点1时为“断电”模式；当开关S连接触点2时为“睡眠”模式；当开关S连接触点3时为“高温”模式。
（5）[6] 二极管具有单向导电性能， 即给二极管阳极和阴极加上正向电压时，二极管导通。当给阳极和阴极加上反向电压时，二极管截止。 因此，二极管的导通和截止，则相当于开关的接通与断开。家庭电路用的是交流电，电流方向会周期性变化，所以加上二极管之后可以使电热丝通电、断电交替进行。
五、综合题
15．（2021·全国·九年级课前预习）（1）小敏家里有一个安装正确且能正常使用的插座。如图甲所示，小敏把此插座拆下来，仔细观察它的背面，在纸上画出了如图乙所示的插座背而接线示意图。则图中a线应该是______线（选填“火”或“零”）。

（2）小敏家中有一台电热水器，铭牌如图所示，根据铭牌所提供的信息，求：
①该电热水器电热丝正常工作时的电流和电阻各分别是______、______？
②电热水器正常工作10s产生的热量是______？
【答案】零 5A 44Ω 11000J
【详解】
（1）[1]开关应与火线相连，所以b是火线，c接地是地线，a是零线。
（2）[2][3]电热丝正常工作时的电流
电阻为
[4]电热水器正常工作10s产生的热量是
W=Pt=1100W×10s=11000J
六、计算题
16．（2021·全国·九年级课前预习）如图中灯泡L标有“220V40W”，LED灯标有“220V5W”字样。
（1）请正确连接图中的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作。
（2）灯泡L正常工作时，通过灯丝的电流为多少？
（3）灯泡L正常工作时，灯丝的电阻为多少？
（4）灯泡L正常工作60s，消耗的电能是多少？
（5）小明说：“我发现5W的LED灯和40W灯泡正常工作时的亮度相当，所以5W的LED灯比40W灯泡更省电。”小明的说法正确吗？请说出你的理由。
【答案】（1） ；（2）0.18A；（3）1210Ω；（4）2400J；（5）见解析
【详解】
解：（1）家庭电路中各个用电器并联，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作，开关控制整个电路，开关在干路中，如图所示：
（2）灯泡L正常工作时，通过灯丝的电流为
（3）灯泡L正常工作时，灯丝的电阻
（4）灯泡L正常工作60s，消耗的电能
（5）根据W=Pt，小明只是比较功率P，没有考虑时间因素t，所以不正确。
答：（1）如上图所示：
（2）灯泡L正常工作时，通过灯丝的电流为0.18A；
（3）灯泡L正常工作时，灯丝的电阻为1210Ω；
（4）灯泡L正常工作60s，消耗的电能是2400J；
（5）见解析。
电热水器
容量 50L
额定压强 0.6MPa
额定电压 220V
额定功率 1100W
额定频率 50Hz
