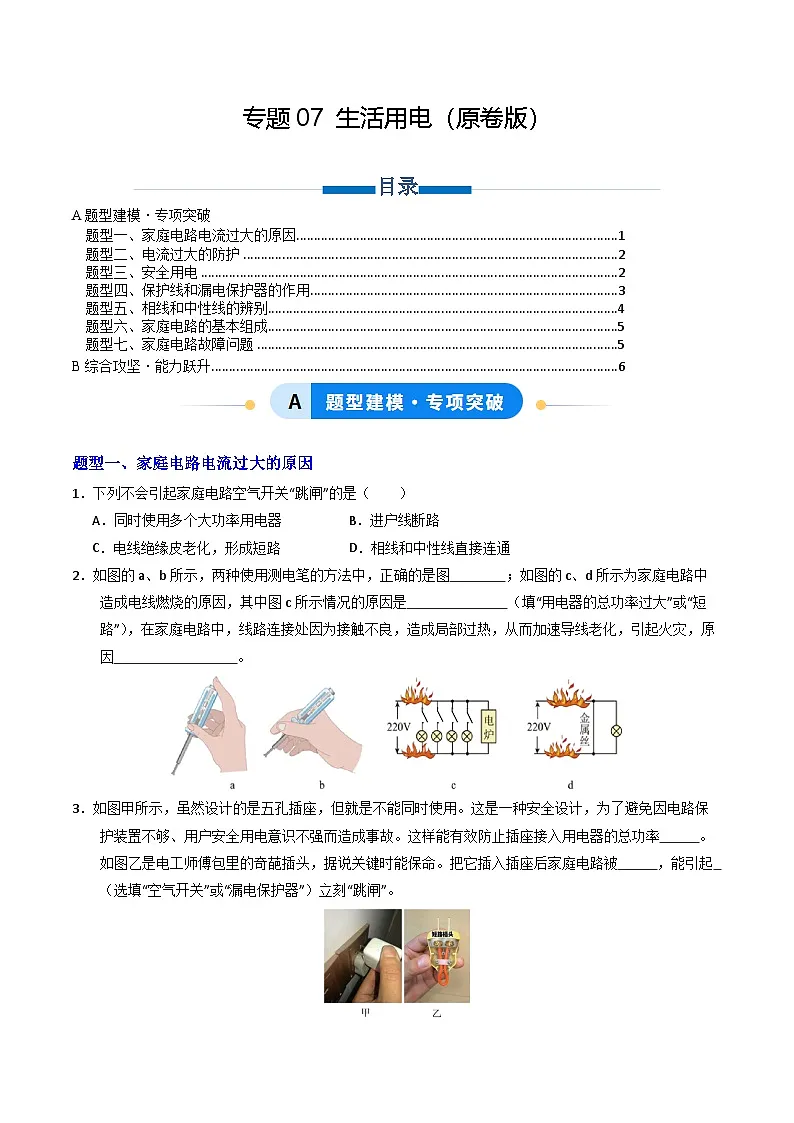

A题型建模・专项突破
TOC \ "1-3" \h \z \u \l "_Tc200457827" 题型一、家庭电路电流过大的原因 PAGEREF _Tc200457827 \h 1
\l "_Tc200457828" 题型二、电流过大的防护2
\l "_Tc200457829" 题型三、安全用电2
\l "_Tc200457830" 题型四、保护线和漏电保护器的作用3
\l "_Tc200457831" 题型五、相线和中性线的辨别4
\l "_Tc200457831" 题型六、家庭电路的基本组成5
\l "_Tc200457831" 题型七、家庭电路故障问题5
B综合攻坚・能力跃升 \l "_Tc200457831" 6

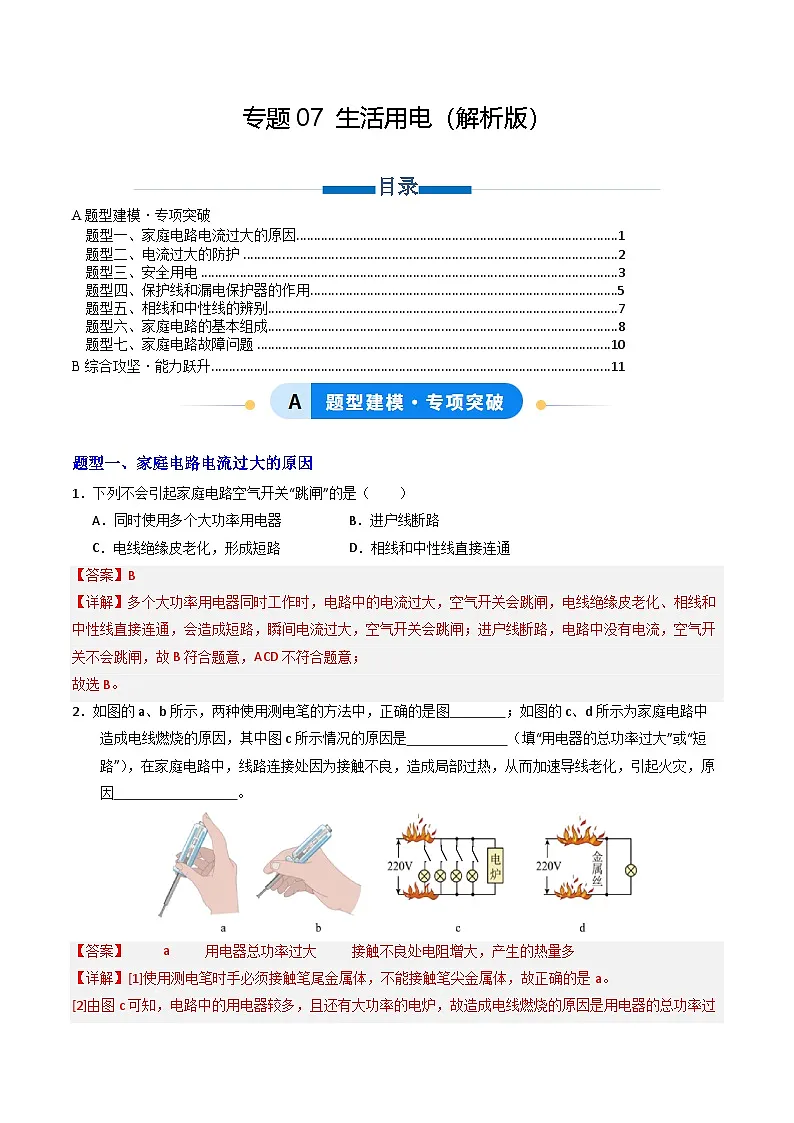

题型一、家庭电路电流过大的原因
1．下列不会引起家庭电路空气开关“跳闸”的是（ ）
A．同时使用多个大功率用电器B．进户线断路
C．电线绝缘皮老化，形成短路D．相线和中性线直接连通
2．如图的a、b所示，两种使用测电笔的方法中，正确的是图 ；如图的c、d所示为家庭电路中造成电线燃烧的原因，其中图c所示情况的原因是 （填“用电器的总功率过大”或“短路”），在家庭电路中，线路连接处因为接触不良，造成局部过热，从而加速导线老化，引起火灾，原因 。

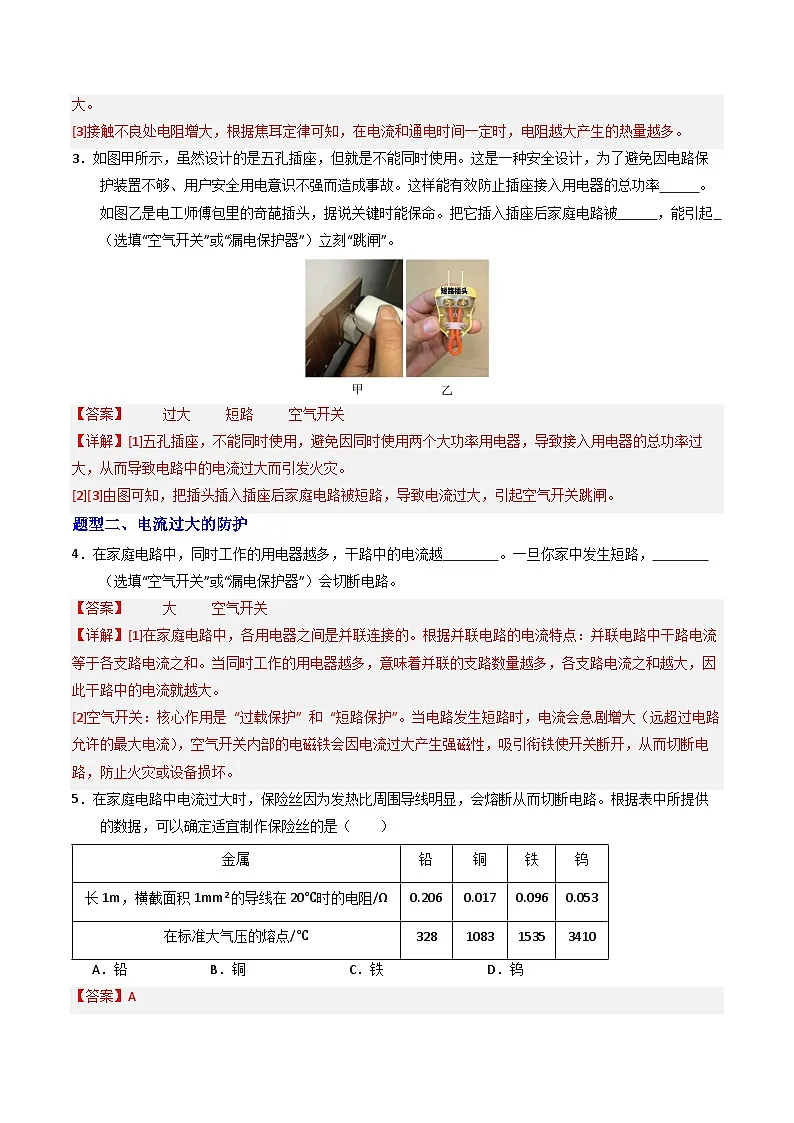

3．如图甲所示，虽然设计的是五孔插座，但就是不能同时使用。这是一种安全设计，为了避免因电路保护装置不够、用户安全用电意识不强而造成事故。这样能有效防止插座接入用电器的总功率 。如图乙是电工师傅包里的奇葩插头，据说关键时能保命。把它插入插座后家庭电路被 ，能引起 （选填“空气开关”或“漏电保护器”）立刻“跳闸”。

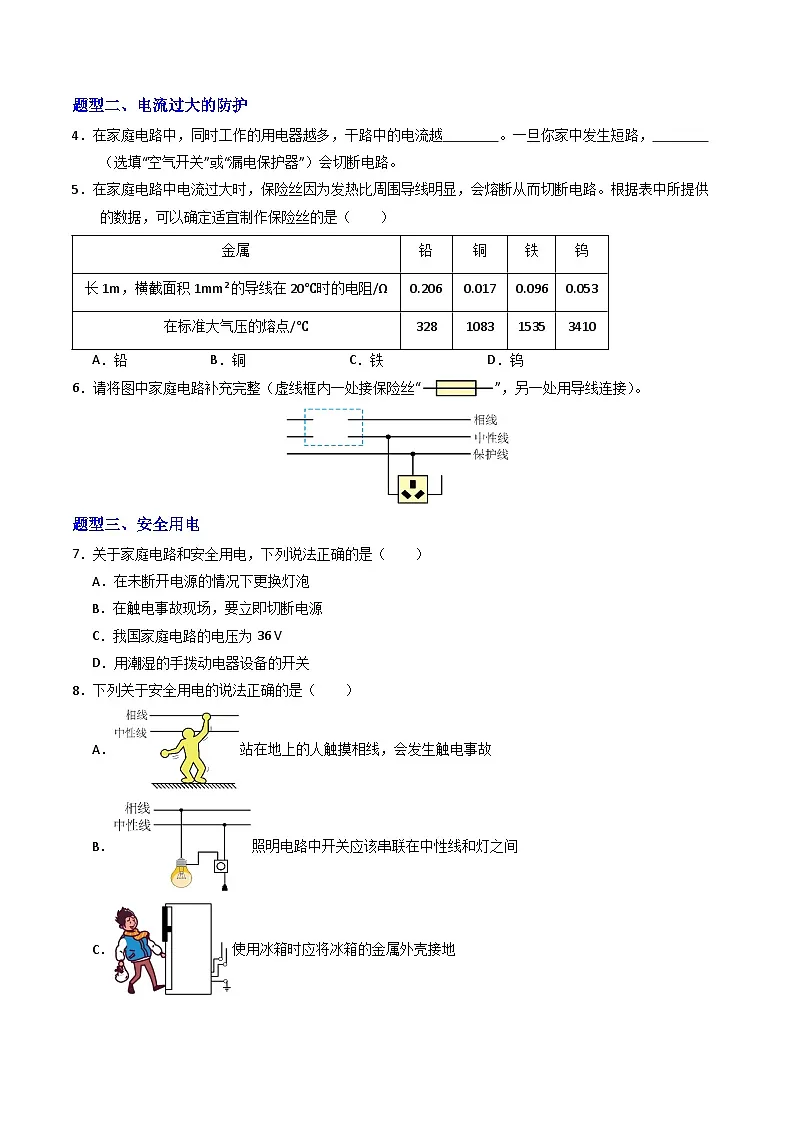

题型二、电流过大的防护
4．在家庭电路中，同时工作的用电器越多，干路中的电流越 。一旦你家中发生短路， （选填“空气开关”或“漏电保护器”）会切断电路。

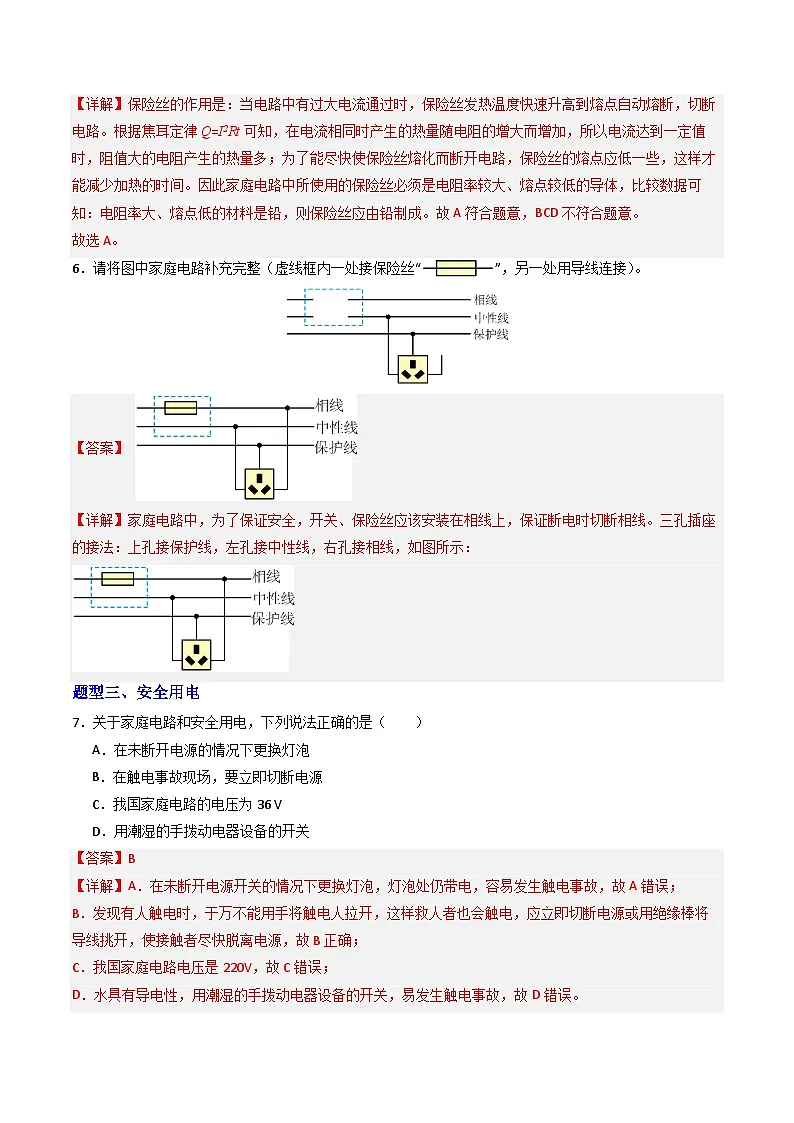

5．在家庭电路中电流过大时，保险丝因为发热比周围导线明显，会熔断从而切断电路。根据表中所提供的数据，可以确定适宜制作保险丝的是（ ）
A．铅B．铜C．铁D．钨
6．请将图中家庭电路补充完整（虚线框内一处接保险丝“”，另一处用导线连接）。
题型三、安全用电
7．关于家庭电路和安全用电，下列说法正确的是（ ）
A．在未断开电源的情况下更换灯泡
B．在触电事故现场，要立即切断电源
C．我国家庭电路的电压为36 V
D．用潮湿的手拨动电器设备的开关
8．下列关于安全用电的说法正确的是（ ）
A．站在地上的人触摸相线，会发生触电事故
B．照明电路中开关应该串联在中性线和灯之间
C．使用冰箱时应将冰箱的金属外壳接地

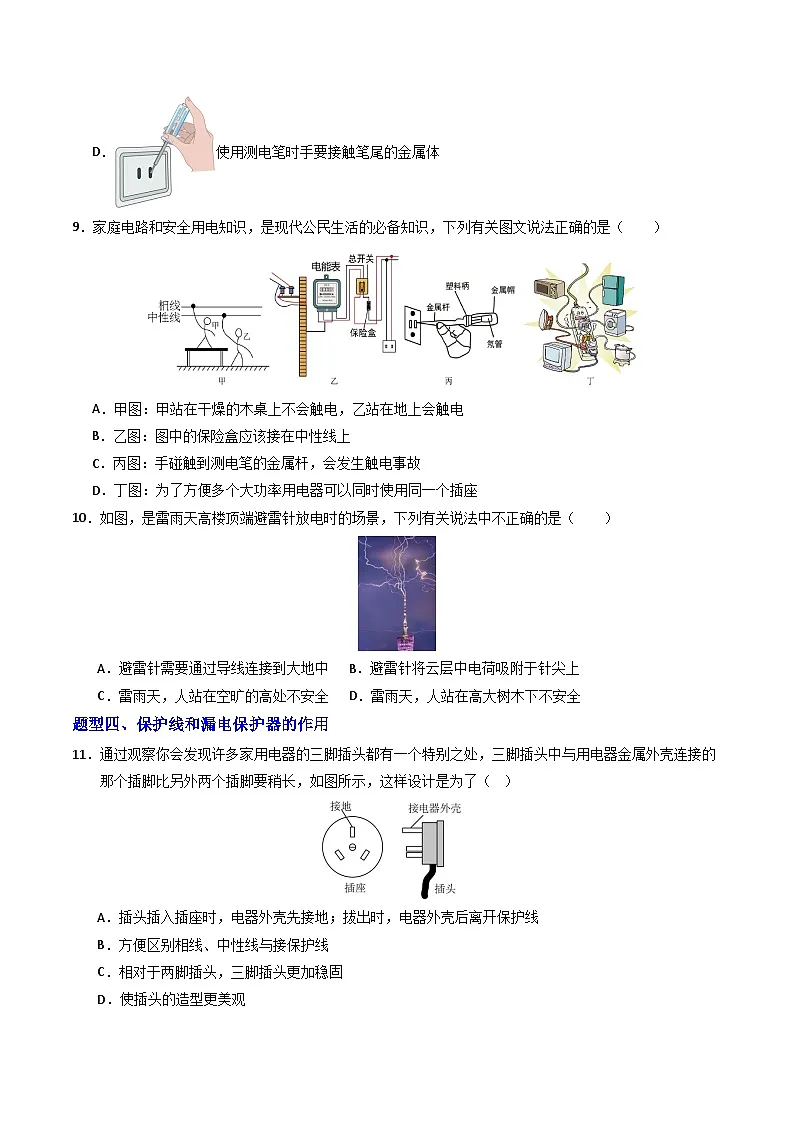

D．使用测电笔时手要接触笔尾的金属体
9．家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是（ ）
A．甲图：甲站在干燥的木桌上不会触电，乙站在地上会触电
B．乙图：图中的保险盒应该接在中性线上
C．丙图：手碰触到测电笔的金属杆，会发生触电事故
D．丁图：为了方便多个大功率用电器可以同时使用同一个插座
10．如图，是雷雨天高楼顶端避雷针放电时的场景，下列有关说法中不正确的是（ ）
A．避雷针需要通过导线连接到大地中B．避雷针将云层中电荷吸附于针尖上
C．雷雨天，人站在空旷的高处不安全D．雷雨天，人站在高大树木下不安全
题型四、保护线和漏电保护器的作用
11．通过观察你会发现许多家用电器的三脚插头都有一个特别之处，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，如图所示，这样设计是为了（ ）
A．插头插入插座时，电器外壳先接地；拔出时，电器外壳后离开保护线
B．方便区别相线、中性线与接保护线
C．相对于两脚插头，三脚插头更加稳固
D．使插头的造型更美观
12．家庭电路都应安装漏电保护器，当被保护的电路中发生漏电，漏电保护器会迅速切断电路。如图所示为安装了漏电保护器的家庭电路示意图。下列说法正确的是（ ）
A．被保护的线路应当接在漏电保护器的左边
B．当A、B两处的电流不相等时，电路会被切断
C．当有人站在地上接触C处时，电路不会被切断
D．用电器外壳接地时一定会导致漏电，保护器切断电路
13．如图，用笔画线表示导线，将三孔插座正确接入家庭电路。
题型五、相线和中性线的辨别
14．“珍爱生命，安全用电”是公民日常生活中必备的安全意识．人体安全电压不超过 V；用测电笔辨别相线、中性线时，图中执笔方式正确的是 图（选填“甲”或“乙”）。
15．家庭电路有两根进户线，分别是相线和中性线。相线和中性线之间的电压为 V。各用电器都是一端接在相线上，另一端接在中性线上，即这些用电器是 联的。用测电笔的笔尖接触电线，如果氖管发光，表示接触的是 线。
16．请用笔画线代替导线，将图中的开关、灯泡和插座正确接入家庭电路。
题型六、家庭电路的基本组成
17．如图，是家庭电路的示意图，其中方框E内的元件是（ ）
A．电能表B．插座C．保险盒D．总开关
18．如图所示家庭电路的闸刀开关，下列关于其说法错误的是（ ）
A．在通常情况下，手柄、胶木外壳和瓷底板都是绝缘体
B．刀口，也称触头，通常用铜来做，可以减小电阻
C．进户线一般是过了总开关再接电能表
D．在安装电路的过程中，要断开总开关
19．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中．要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯．
题型七、家庭电路故障问题
20．小明发现楼梯灯不亮，运用所学知识检查电路问题，楼梯灯电路如图所示。他闭合开关后，用测电笔分别检测接触三处，氖管均发光；接触处，氖管不发光，故障可能是（ ）
A．灯丝断了B．灯短路了C．开关处短路D．间断路
21．如图所示是家庭电路的部分电路图，若闭合开关S，灯泡L不发光，用测电笔检测三孔插座的左右插孔时，发现氖管都发光，则说明该电路可能存在的故障是 。
22．如图所示，小明同学在搬新家之前，用自己所学的知识对新家的电路进行检测。他断开所有的用电器和总开关。将相线上的保险丝取下，换上一只额定电压为220V的灯泡L0，并闭合总开关。
（1）若闭合S1，L0不亮，说明该支路 ；
（2）若闭合S2，L0正常发光，说明该支路 ；
（3）若闭合S3，L0发暗红色的光，说明该支路 （选填正常，开路或短路）。
23．某小组同学对如图所示的部分家庭电路进行了分析，下列说法正确的是：（ ）
A．空气开关“跳闸”后应该立即复位通电
B．断开开关S，用测电笔检测d点时，氖管不发光
C．导线bc（不含b、c两接点）间断路时，闭合开关S，小灯泡能正常发光
D．用电器连接到三孔插座上正常工作时，若e点断开，用电器会停止工作
24．如图所示的家庭电路中，当开关都闭合时，灯不亮，用验电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（ ）
A．电能表的单位是千瓦时
B．三孔插座是为了防止用电器外壳带电发生触电事故
C．若在导线a和b之间接一个灯泡L1，则它和L是串联
D．根据测试结果，应该是m与j之间断路
25．如图所示，某排插内部除了三孔插座外，还内置了一个USB接口，可以给其它电子产品充电；开关可以控制排插通、断电。请用笔画线代替导线将此电路图补充完整。
26．如图所示，物理兴趣小组设计的楼梯自动控制照明电路。光控开关在光线较暗时自动闭合、光线较强时自动断开，声控开关只有在有人经过且发出响声时才能闭合。要求只有在光线较暗且有人经过并发出响声时照明电灯能亮起，并符合安全用电原则，请将图中电路图补充完整。
27．如图所示为电冰箱部分电路示意图。电冰箱内照明灯由开关控制，压缩机M由开关控制。请用笔画线表示导线，按照安全用电的要求，将该电冰箱接入家庭电路中。
28．现在有一种即热式电热水器（俗称“过水热”），它能使水温在数秒内就达到需要的温度。
(1)即热式电热水器是利用电流的 效应工作的。
(2)“过水热”的铭牌标有“220V，6000W”字样，每分钟出水量大约为2L，使水温升高，则“过水热”的加热效率为 。【】
(3)安装“过水热”需要使用至少为的铜导线，而普通照明电路常用的铜导线，请解释原因 。
(4)“过水热”功率大，且通常在潮湿环境下工作，为防止触电，需安装漏电保护器。如图所示是模拟漏电保护器工作的电路图，R模拟人体电阻，其阻值为，当热水器漏电时，S闭合，漏电保护器检测到通过相线与中性线的电流不相等，便切断电源，起到保护作用，则漏电保护器检测到相线和中性线电流的差值为 mA。
金属
铅
铜
铁
钨
长1m，横截面积1mm2的导线在20℃时的电阻/Ω
0.206
0.017
0.096
0.053
在标准大气压的熔点/℃
328
1083
1535
3410
