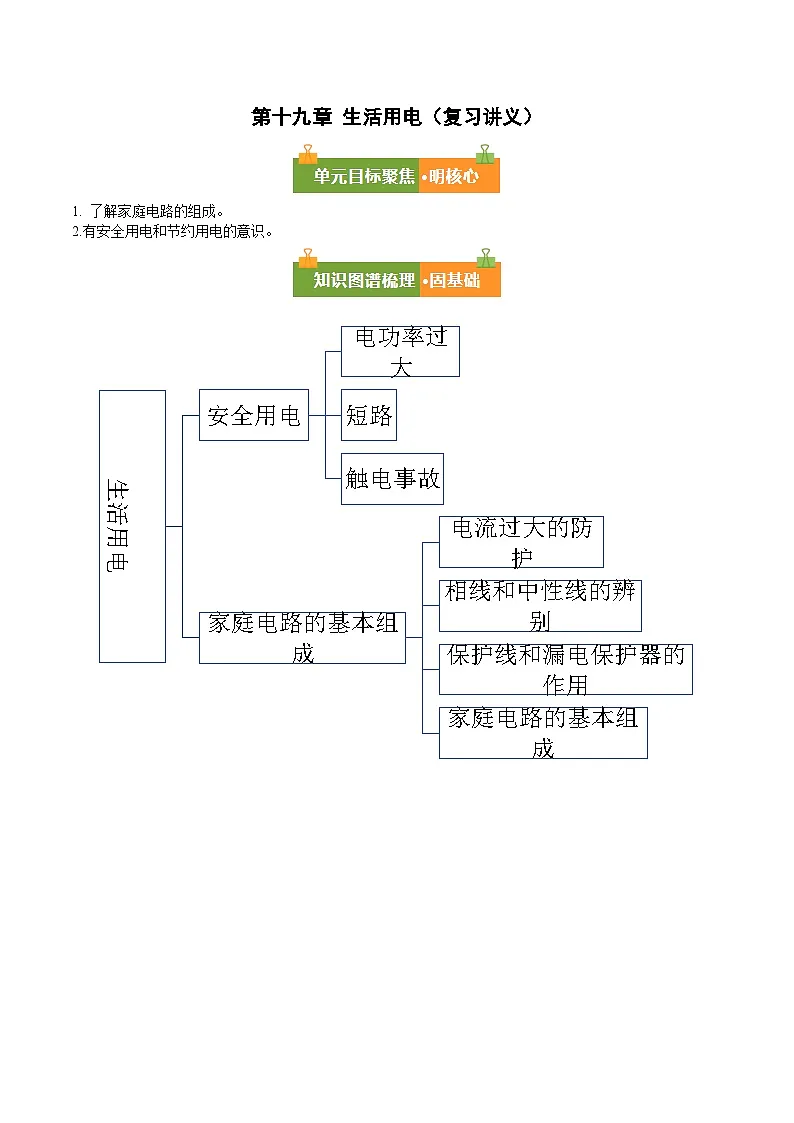

1. 了解家庭电路的组成。
2.有安全用电和节约用电的意识。
题型一 家庭电路中电流过大的原因
【例1】小红同学在家里开着空调看电视，当妈妈把电饭锅插头插进插座时，家里的自动空气开关“跳闸”了，跳闸的原因可能是电饭锅插头内部 ，也可能是电路中用电器 。
【变式1-1】如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 （选填“电路中用电器功率过大”、“短路”）；当电流过大时，保险丝会熔断从而保护电路，这是利用了电流的 。
【变式1-2】小明同学为了探究家庭电路中电流过大的原因，做了如下实验。他用若干“12V，6W”的灯泡作为用电器，电源的正极代替相线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。
（1）小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为 A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证电路中电流过大的原因是 ；
（2）小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上 ，该实验可以验证电路中电流过大的原因是 。
题型二 电流过大的防护
【例2】家庭电路中保险丝是利用电流的 效应工作的，在夏天的某个时刻，小明同时打开家里三个空调，结果导致家中保险丝熔断，这是因为电路中 。
【变式2-1】如图是家庭电路中的空气开关，它的作用是当家庭电路中 过大时，自动切断电路，起到保护电路作用。当出现漏电事故时，空气开关 （选填“能”或“不能”）自动切断电路。
【变式2-2】如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点间，闭合开关，造成短路，可引起熔丝熔断。小明家的电热毯坏了，通过检查发现，是里面的电阻丝断了，于是把电阻丝断头接上继续使用。这样操作会使电阻丝上搭接处的电阻变 ，存在安全隐患。
题型三 触电事故
【例3】经验证明，只有不高于 V的电压才是安全的。电压越高越危险，欧姆定律告诉我们，导体中的电流大小跟 成正比，人体也是一个 ，电压越高，通过的电流越大，大到一定程度就有危险了，身体潮湿时人体电阻会变小，人体的安全电压 （选填“变高”“变低”或“不变”）。
【变式3-1】防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。家庭电路中，发生触电事故都是人体直接或间接跟 线接触造成的。如果你发现有人触电应立即采取的措施是 （选填“切断电源”或“用手拉开触电者”）。
【变式3-2】如图所示，①、③两人站在地面上，②、④两人均站在干燥的木凳上，不会发生触电的是 （填序号）。
【变式3-3】夏季是雷电多发季节，由于雷电容易击中较高的树木，所以雷雨天我们 （选填“能”或“不能”）在大树下避雨。当雷电劈中树木时，强电流通过树身会产生大量的热，使树木中的水分发生汽化现象，形成高温高压的水蒸气，这些气体体积迅速膨胀对树木 ，会将树木劈开，甚至达到树木的着火点使树木着火。
题型四 相线和中性线的辨别
【例4】家庭电路中，中性线与相线之间的电压为 。如图所示是小明家卧室的一个插座，他用测电笔测试插座的A孔，氖管发光，则A孔接的是 （选填“相”或“中性”）线。
【变式4-1】如图，正确的使用测电笔方式是 （选填“甲”或“乙”）。电工师傅正确测试相线时，氖管发光，此时 （选填“有”或“没有”）电流通过电工师傅的身体。
题型五 保护线和漏电保护器的作用
【例5】如图所示是笔记本电脑的三脚插头，该三脚插头的 （选填“A”“B”或“C”）脚应接相线， （选填“A”“B”或“C”）脚应与笔记本电脑的金属外壳相连，插头插入三孔插座后，外壳就与 （选填“室外大地”或“电源相线”）相连，以防外壳带电而发生触电事故。
【变式5-1】小芳家新购买了一个多功能排插（如图所示），包含开关、三孔插座和USB接口（工作时各接口互不影响）。为确保安全，控制排插电源的开关应串联在 线上，三孔插座的E孔应与 线连接。若其中一个USB因接触不良无法充电，其他插座 （选填“仍能”或“不能”）正常使用。
【变式5-2】因线路或用电器的绝缘层老化，家庭电路会发生漏电现象，漏电现象严重时会引发用电安全事故。漏电保护器是在用电器发生漏电故障或人体触电时的保护装置，如图所示，未发生漏电时I1＝I2，与如果电路中某处发生漏电，即有电流I3通过其他路径流入大地而使I1与I2的差值大于一定值时，漏电保护器会快速自动切断电路，此时I3的值称为动作电流。
(1)关于漏电保护器，下列说法正确的是 。
A．当电路发生短路时，漏电保护器会自动切断电路
B．漏电保护器跳闸后按下试验按钮即可恢复供电
C．正常情况下家庭电路中相线中的电流大于中性线中的电流
D．人站在绝缘物上双手分别触摸相线与中性线，漏电保护器不会切断电路
(2)由于安装人员的疏忽，在安装三孔插座时，误将连接中性线和保护线的孔接反。此时如果将洗衣机的三脚插头插入该插座，漏电保护器 （会/不会）断开。
题型六 家庭电路的基本组成及连接
【例6】室内照明电路组成的顺序是（ ）
A．电能表、保险盒、闸刀开关、用电器
B．电能表、闸刀开关、保险盒、用电器
C．闸刀开关、电能表、保险盒、用电器
D．保险盒、电能表、闸刀开关、用电器
【变式6-1】如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路，下列说法中正确的是（ ）
A．a线和b线间的电压是36V
B．开关串联在相线与灯泡L之间
C．电能表是测量家庭电路中用电器总功率的仪表
D．台灯与电视机接入电路时，是串联关系
【变式6-2】完成图中的电路图。
题型七 家庭电路故障
【例7】如图是家庭电路的一部分，闭合开关S后发现灯泡不亮，用测电笔测试图中的a、b两点均发光，c、d两点均不发光，则电路的故障可能是（ ）
A．开关S接触不良B．电灯的灯丝断了
C．电灯的灯丝被短路了D．c、d之间的某处断路了
【变式7-1】下图为某家庭的部分电路，闭合开关、，电灯与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光。此时电路故障可能是（ ）
A．A、B间断路B．C、D间短路C．电热壶断路D．插座短路
【变式7-2】如图所示的家庭电路中，闭合和时，正常发光，不发光；断开、闭合时，依然不发光，用测电笔测试两孔插座的两个孔时，氖管均发光，则可以推知电路发生开路的是（ ）
A．abB．bcC．deD．ef
基础巩固通关测
1．如图所示是上端有金属帽的测电笔的四种使用方法，其中使用方法正确的是（ ）
A． B．
C． D．
2．如图所示是一个典型的家庭电路实物布线图。下列有关说法正确的是（ ）
A．电能表显示消耗的电功率B．三孔插座的一个孔接保护线
C．总开关控制电能表的通断D．电灯的开关要接在中性线上
3．如图是揭阳某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．中性线和保护线之间电压是220V
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用测电笔正确接触M和N点时，测电笔的氖管均不发光
4．在生活中，我们有时会遇到开关跳闸的情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）
①电路中增加大功率的用电器
②插座中的两个线头相碰
③开关中的两个线头相碰
④将用电器三脚插头的接地插脚掰弯插入两孔插座使用
A．①和②B．②和③C．①和③D．②和④
5．某电能表标有“220V 10(20A)”的字样。家中正在使用着一台1000W的空调、两盏22W的节能灯。此时需要再用一个18W的台灯，可每当台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象的原因可能是（ ）
A．节能灯断路
B．用电器总功率过大
C．插头或台灯短路
D．空调的额定功率突然增大
6．关于家庭电路，请回答下列问题。
（1）我国家庭电路正常工作的电压是 V；电灯、电饭煲、空调等各种用电器之间的连接方式是 ；
（2）电灯与插座都是 联的，开关串接在 （选填“相线”“中性线”或“保护线”）和用电器之间；
（3）若新增加功率较大的电器，要安装供电的插座，在粗细相同的备用导线中，应选用 （选填“铝”“铁”或“铜”）芯导线，因为在通过相同电流时，相同时间内该导线发热较少。
7．今天我们生活越来越离不开电，用电安全也引起我们高度重视，下列四种情况人相对安全的是 ；（请同学们千万不要尝试做该实验）。当发现有人触电时，我们应立即 。
A．迅速把他拉开，使他脱离电源 B．迅速用手拉开电线
C．立即切断电源或用绝缘体将电线挑开 D．迅速用小刀割断电线
8．如图所示是安装了空气开关和漏电保护器的住宅内配电系统，它们都是安全用电的小卫士。用测电笔辨别相线和中性线时，测电笔与人体之间的连接方式是 联；当家庭电路中用电器的总功率过大或发生 时，空气开关会自动断开，对用电器起到保护作用；当站在地上的人使用插座时，不小心接触了相线， 会迅速切断电路，对人体起到保护作用。
9．小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时， （选填“空气开关”、“漏电保护器”）立刻切断电路。如图所示，闭合开关，电灯不亮，用测电笔接触D、E点时氖管均发光，F点时氖管不发光，该电路故障为 。
10．如图是安装一盏电灯和三孔插座的实物示意图，A为保险丝，请在图上画出接线。
能力提升进阶练
1．如图是小明家的部分家庭电路示意图，电能表上标有“220V10 （30）A”的字样，图中空气开关①②③的额定电流分别为20A、5A、5A，漏电保护器的漏电动作电流为30mA。炎炎夏日，他家正在工作的用电器的总功率是3100W，现在，小明又将图中的空调及灯泡接入电路正常工作，已知空调的额定功率为1kW，小灯泡的额定功率为60W，接着，小明想将标有“220V 0.8kW”的电吹风接入图中的三孔插座，下列关于此电路的判断正确的是（ ）
A．闭合电吹风的开关时，电路继续正常工作
B．闭合电吹风的开关时，图中的漏电保护器会迅速断开电路
C．闭合电吹风的开关时，图中干路上的空气开关会跳闸
D．闭合电吹风的开关时，图中三处的空气开关都会跳闸
2．（多选）如图所示，是家庭电路正常连接时部分电路结构示意图，下列说法正确的是（ ）
A．图中闭合某支路开关，测电笔测插座两孔氖管均发光，则是入户中性线断路
B．图中的保险丝要选择导电性良好的铜丝，以减少电能的损耗
C．图中两孔插座的左孔连接的是相线
D．应在图中b处接入开关来控制灯泡
3．如图所示是生活中常用的一个插线板。使用时发现：断开开关，指示灯不发光，插孔不能提供工作电压；闭合开关，不论指示灯是否工作，插孔均能提供工作电压。由此可以判断下面连接方法中正确的是（ ）
A． B．
C．D．
4．如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框 中；安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为 。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压 正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为 Ω的定值电阻，需要与小射灯 联使其正常工作。
5．小明家卧室安装了两盏“220V 10W”的壁灯L1、L2和一个“一开一插”开关，开关闭合后两灯都正常发光，而插座不受开关控制，请把它们正确地连接在家庭电路中。
6．如图是彤彤家新购买的插座转换器其内部简化电路如图所示。当开关S断开时，各元件都不工作；当闭合开关S时，三孔插座、两孔插座和USB接口均能正常使用，且互不影响。请在圈中将未完成的电路补充完整。
7．如图甲所示，是常用的插线板。小荣在使用中发现当开关断开时指示灯不发光，插孔也不能提供工作电压；当开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。他拆开插线板发现该指示灯是一个发光二极管，还串联了一个限流电阻。请在图乙中画出插线板中的开关、限流电阻、指示灯和插孔的连接方式，并把插线板与电源线接通。
知识点
重点归纳
注意问题
电功率过大

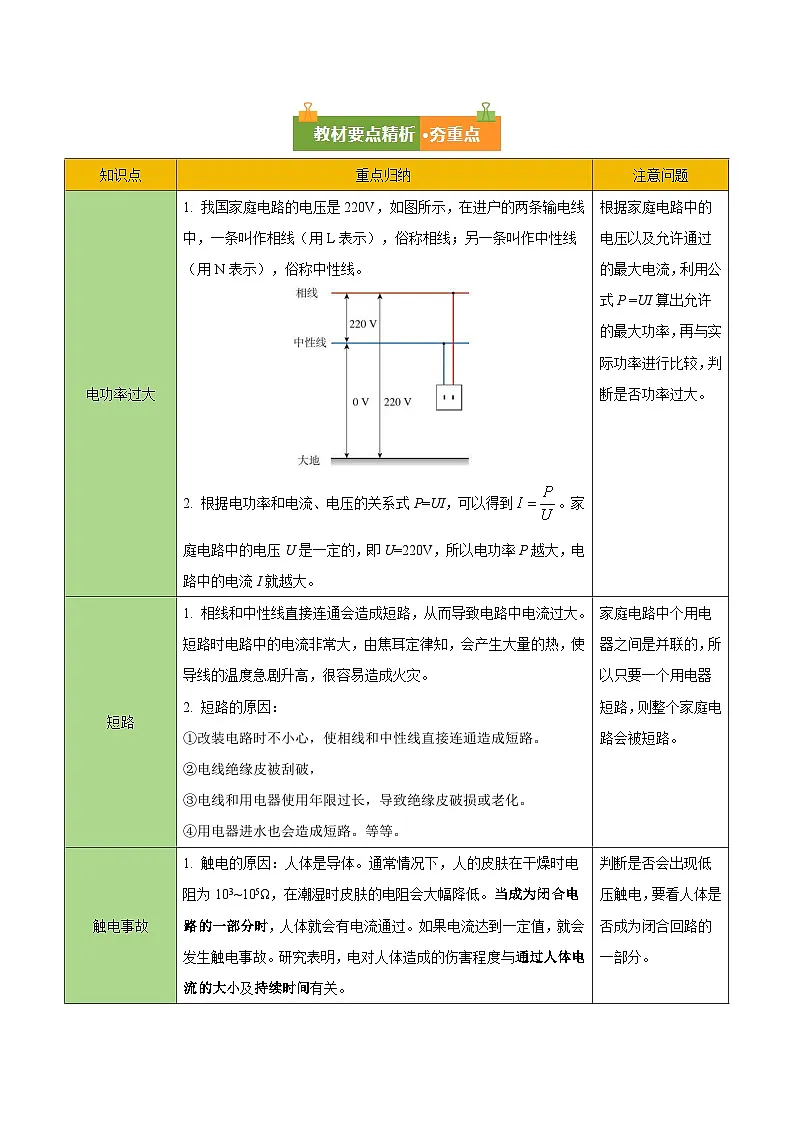

1. 我国家庭电路的电压是220V，如图所示，在进户的两条输电线中，一条叫作相线（用L表示），俗称相线；另一条叫作中性线（用N表示），俗称中性线。
2. 根据电功率和电流、电压的关系式P=UI，可以得到。家庭电路中的电压U是一定的，即U=220V，所以电功率P越大，电路中的电流I就越大。
根据家庭电路中的电压以及允许通过的最大电流，利用公式P =UI算出允许的最大功率，再与实际功率进行比较，判断是否功率过大。
短路
1. 相线和中性线直接连通会造成短路，从而导致电路中电流过大。短路时电路中的电流非常大，由焦耳定律知，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
2. 短路的原因：
①改装电路时不小心，使相线和中性线直接连通造成短路。
②电线绝缘皮被刮破，
③电线和用电器使用年限过长，导致绝缘皮破损或老化。
④用电器进水也会造成短路。等等。
家庭电路中个用电器之间是并联的，所以只要一个用电器短路，则整个家庭电路会被短路。
触电事故
1. 触电的原因：人体是导体。通常情况下，人的皮肤在干燥时电阻为103~105Ω，在潮湿时皮肤的电阻会大幅降低。当成为闭合电路的一部分时，人体就会有电流通过。如果电流达到一定值，就会发生触电事故。研究表明，电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。

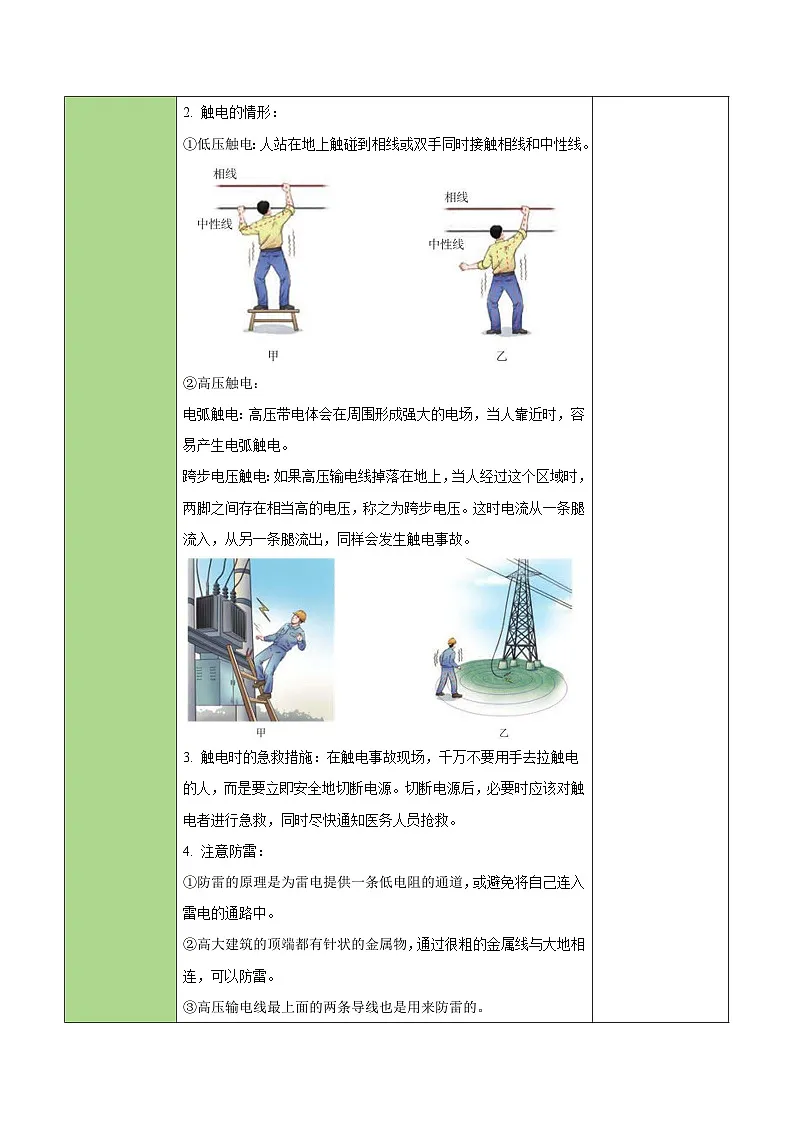

2. 触电的情形：
①低压触电：人站在地上触碰到相线或双手同时接触相线和中性线。
②高压触电：
电弧触电：高压带电体会在周围形成强大的电场，当人靠近时，容易产生电弧触电。
跨步电压触电：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称之为跨步电压。这时电流从一条腿流入，从另一条腿流出，同样会发生触电事故。
3. 触电时的急救措施：在触电事故现场，千万不要用手去拉触电的人，而是要立即安全地切断电源。切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救。
4. 注意防雷：
①防雷的原理是为雷电提供一条低电阻的通道，或避免将自己连入雷电的通路中。
②高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷。
③高压输电线最上面的两条导线也是用来防雷的。
④在雷电天气，人在开阔地行走时，不要举着雨伞或肩扛长的易导电物体，也不要在户外进行骑行等活动，更不可在大树下避雨。要及时进入室内躲避，或尽快躲入车内，并注意不要接触金属部分。
判断是否会出现低压触电，要看人体是否成为闭合回路的一部分。
电流过大的防护
1. 保险丝：当电流过大时，保险丝由于温度升高而熔断，切断电路，起到保护电路的作用。
2. 不同规格的保险丝有不同的额定电流。当通过保险丝的电流小于或等于额定电流时，电路正常工作；当通过保险丝的电流大于额定电流并达到或超过熔断电流时，保险丝熔断，从而切断电路。
3. 空气开关：当电路中的电流过大时，空气开关自动断开，切断电路，也就是我们常说的“跳闸”。
1. 保险丝应使用电阻大、熔点低的材料制作。
2. 在找出电流过大的原因并把问题解决之后，再重新接通空气开关。
相线和中性线的辨别
1. 测电笔：
①结构：金属笔尖、电阻器（上百万欧姆）、氖管、金属笔卡（笔尾）。
②使用：手指按住金属笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）。
③辨别方法：如果被测导线是相线，电流经过笔尖、电阻器、氖管、弹簧，再经过人体流人大地，相当于构成闭合电路，氖管就会发光。如果笔尖接触的是中性线，氖管中不会有电流，也就不会发光。
2. 开关的连接方式：开关与用电器串联，且接在用电器和相线之间。
1. 测电笔氖管是否发光要看其是否形成回路，有电流通过测电笔。
2. 在维修、安装电灯时，手有可能会碰到灯座的金属部分或接线处，因此从安全角度考虑，控制电灯的开关要连接在相线和电灯之间。这样断开开关后，电灯接线处与相线断开，从而避免触电事故。
保护线和漏电保护器的作用
1. 保护线：如图所示，在三孔插座中，除两个孔分别接相线和中性线外，还有一个孔是跟大地连接的，也就是接在保护线（用PE表示，俗称保护线）上。
用电器上三脚插头的“①”脚是与用电器的金属外壳接通的。这样，当把三脚插头插在三孔插座里，在把用电器连入电路的同时，也把金属外壳与大地连接起来。万一用电器内部相线绝缘皮破损或失去绝缘性能，使金属外壳与相线接通而带电，电流也会从保护线流走，即使人体接触外壳，一般情况下也不会造成伤害。
2. 漏电保护器：如果站在地上的人不小心接触了相线，电流经过人体流入大地，漏电保护器也会迅速切断电路，对人身起到保护作用。
1. 一般有金属外壳以及大功率的用电器需要用三角插头。
2. 空气开关是在电流过大时切断电路；漏电保护器是在漏电（通过相线和中性线的电流不相等）时切断电路。
家庭电路的基本组成
1. 家庭电路的基本组成：由进户线、电能表、总开关（含保险装置）、插座、用电器、导线等组成。
2. 配电箱：更加合理、安全地分配电能以及方便用户维修操作，将家庭电路规划为若干分支回路。
当家庭电路需要修理时，必须断开总开关，这时室内全部电路与外面的输电线分离，可以保证施工人员的安全。
