初中人教版（2024）第十七章 欧姆定律第2节 欧姆定律课前预习课件ppt

这是一份初中人教版（2024）第十七章 欧姆定律第2节 欧姆定律课前预习课件ppt，共20页。PPT课件主要包含了想一想，欧姆定律，数学表达式，2单位，物理意义，变形公式，1统一性，2同一性，对公式的理解，3同时性等内容，欢迎下载使用。

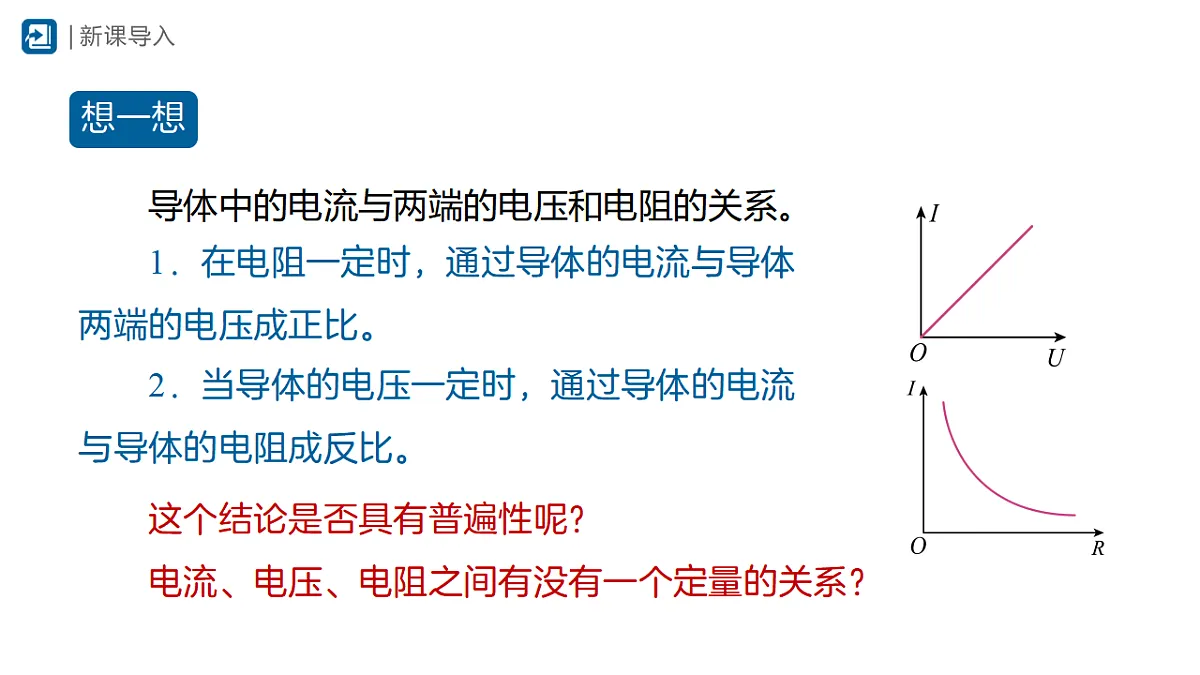

　　导体中的电流与两端的电压和电阻的关系。
　　1．在电阻一定时，通过导体的电流与导体两端的电压成正比。
　　2．当导体的电压一定时，通过导体的电流与导体的电阻成反比。
　　这个结论是否具有普遍性呢？　　电流、电压、电阻之间有没有一个定量的关系？

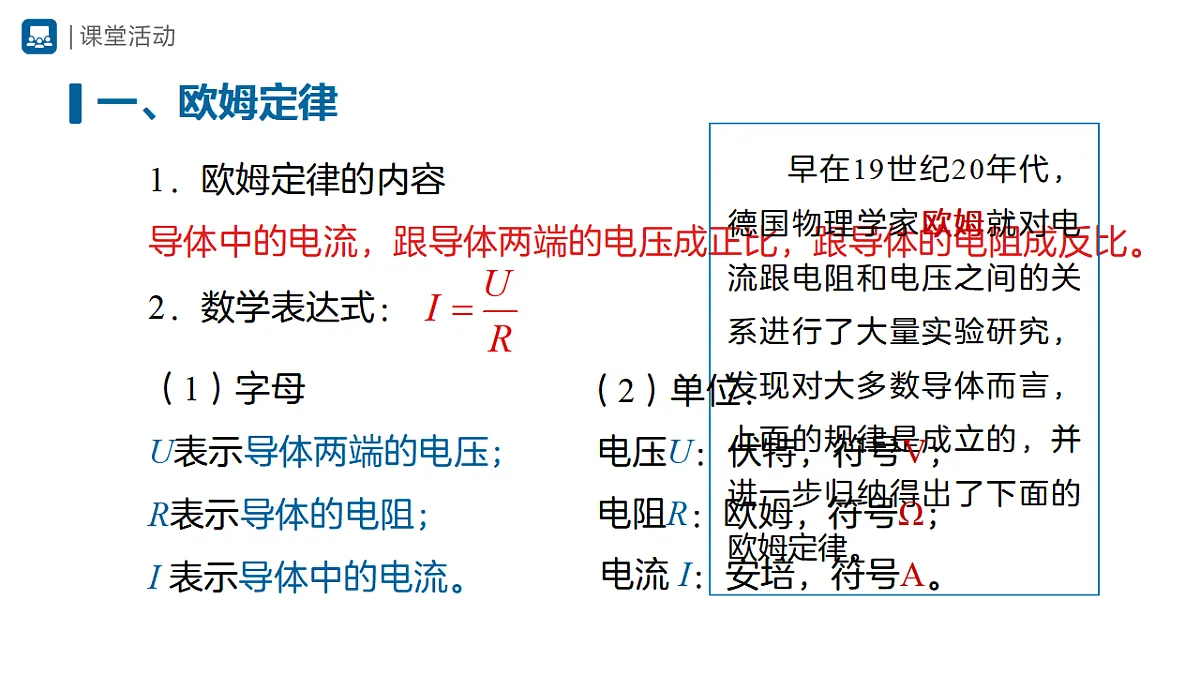

　　1．欧姆定律的内容
　　（1）字母　　U表示导体两端的电压；　　R表示导体的电阻；　　I 表示导体中的电流。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
早在19世纪20年代，德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究，发现对大多数导体而言，上面的规律是成立的，并进一步归纳得出了下面的欧姆定律。
　　电压U：伏特，符号V；
　　电阻R：欧姆，符号Ω；
　　电流 I：安培，符号A。

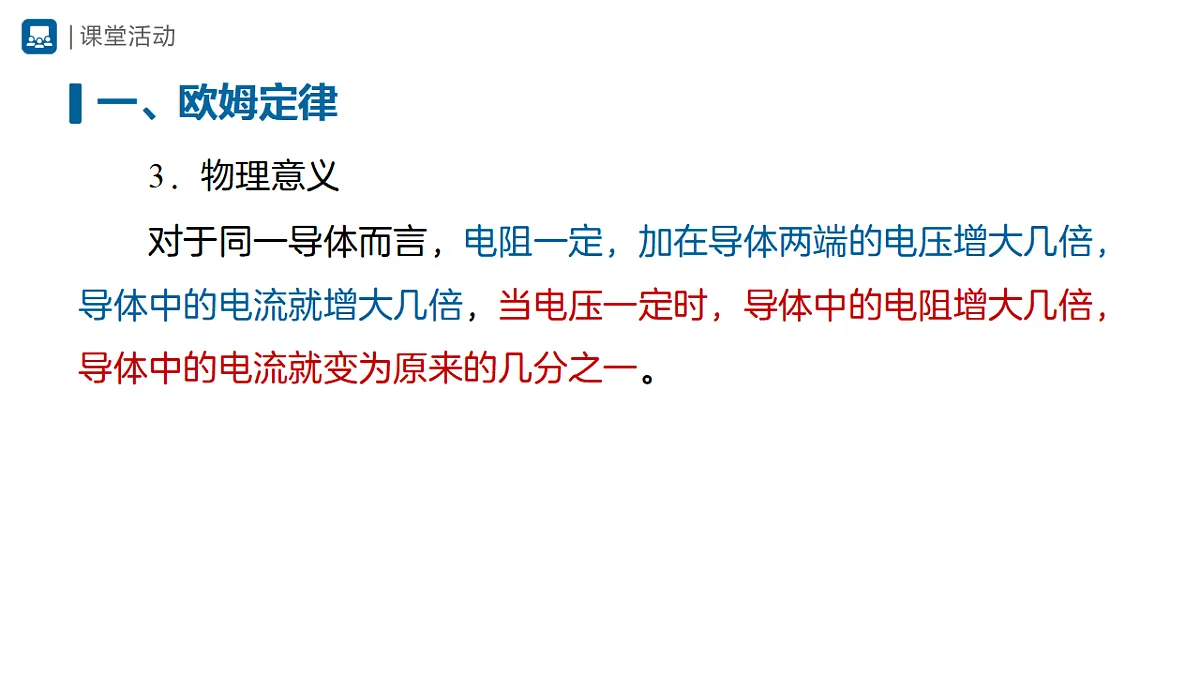

对于同一导体而言，电阻一定，加在导体两端的电压增大几倍，导体中的电流就增大几倍，当电压一定时，导体中的电阻增大几倍，导体中的电流就变为原来的几分之一。

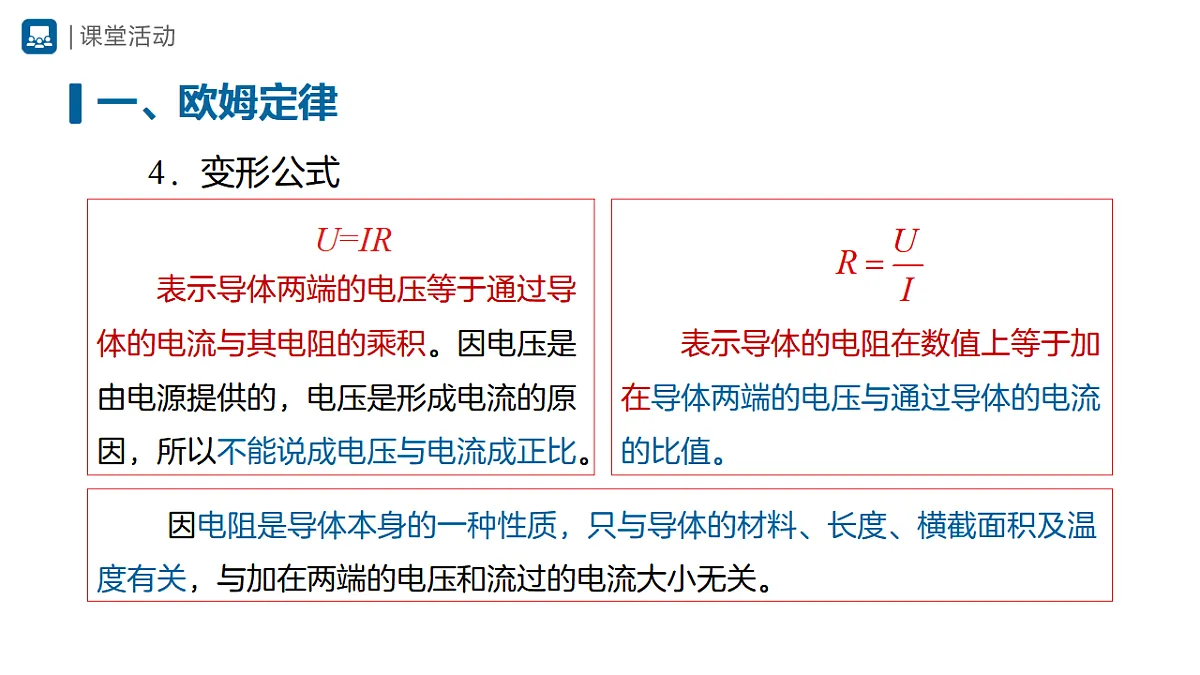

因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积及温度有关，与加在两端的电压和流过的电流大小无关。

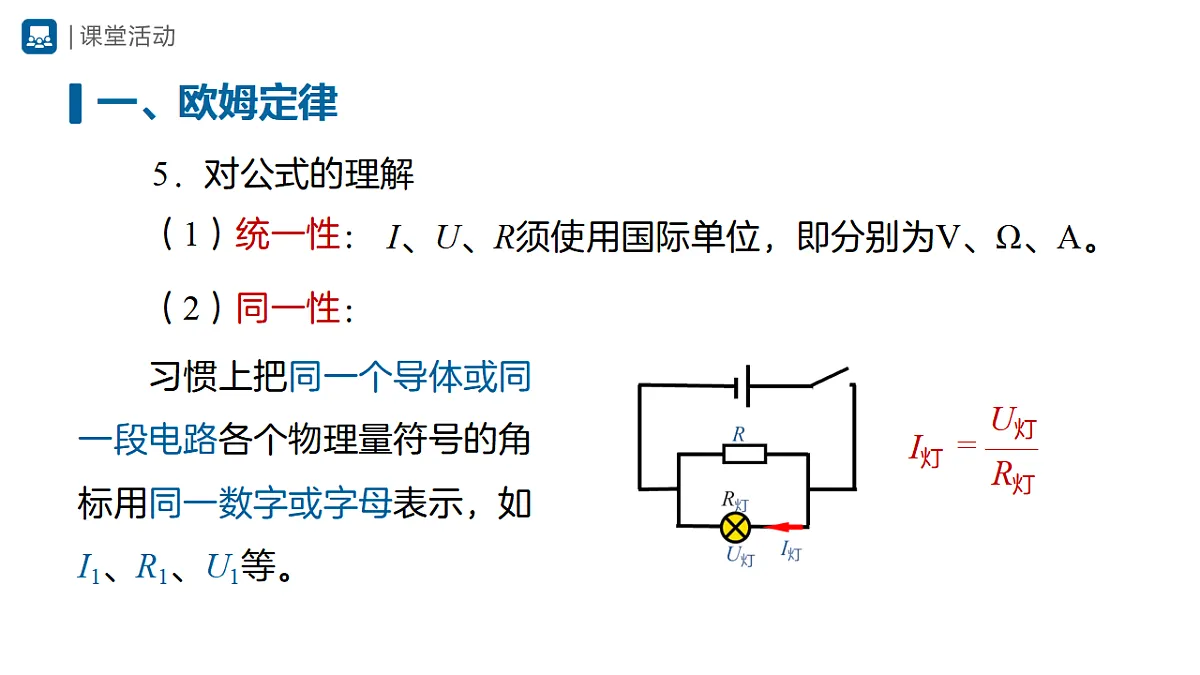

I、U、R须使用国际单位，即分别为V、Ω、A。
习惯上把同一个导体或同一段电路各个物理量符号的角标用同一数字或字母表示，如I1、R1、U1等。

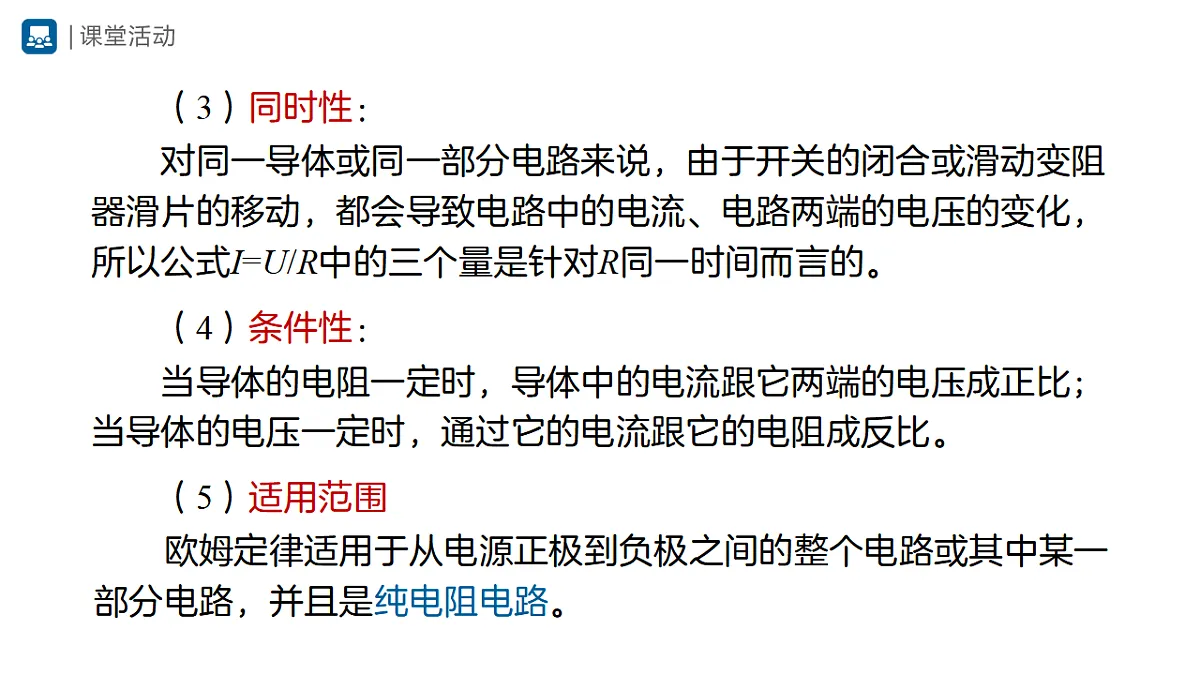

对同一导体或同一部分电路来说，由于开关的闭合或滑动变阻器滑片的移动，都会导致电路中的电流、电路两端的电压的变化，所以公式I=U/R中的三个量是针对R同一时间而言的。
　　当导体的电阻一定时，导体中的电流跟它两端的电压成正比；当导体的电压一定时，通过它的电流跟它的电阻成反比。
欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分电路，并且是纯电阻电路。

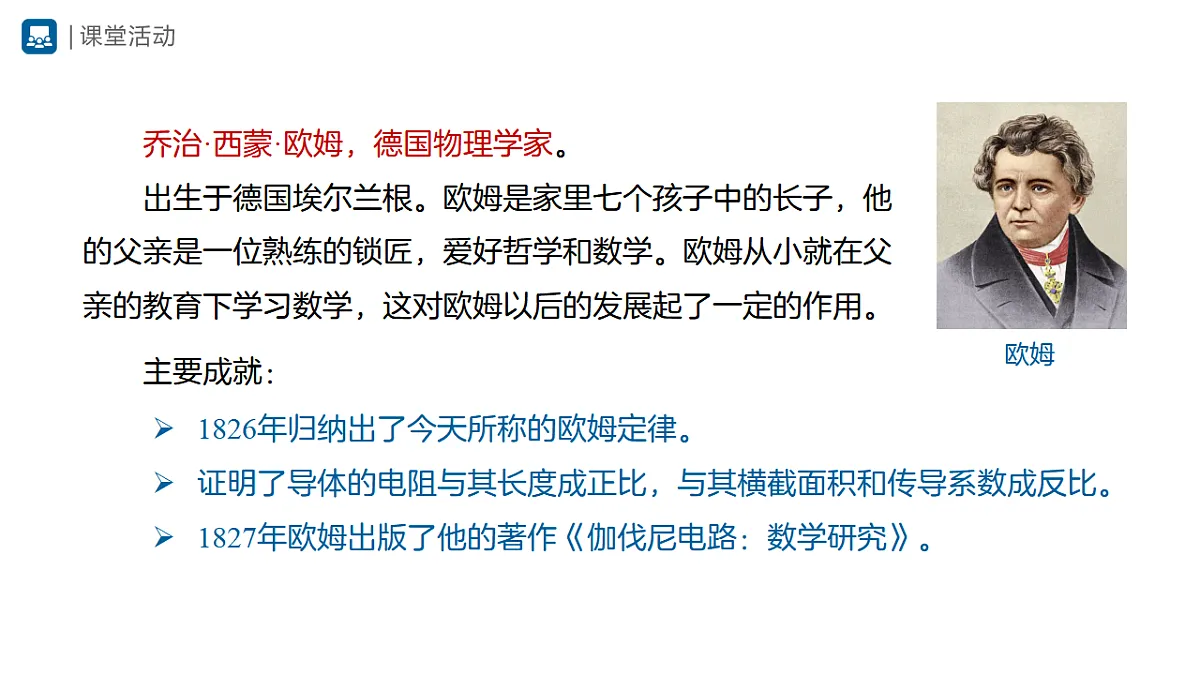

1826年归纳出了今天所称的欧姆定律。证明了导体的电阻与其长度成正比，与其横截面积和传导系数成反比。1827年欧姆出版了他的著作《伽伐尼电路：数学研究》。
乔治·西蒙·欧姆，德国物理学家。出生于德国埃尔兰根。欧姆是家里七个孩子中的长子，他的父亲是一位熟练的锁匠，爱好哲学和数学。欧姆从小就在父亲的教育下学习数学，这对欧姆以后的发展起了一定的作用。
　　1．欧姆定律的应用与答题步骤
只要知道I、U、R中的任意两个量，就可以利用欧姆定律计算出第三个量。
　　利用欧姆定律解题的“四步骤”：
　　第一步：判断电路的连接方式。
可采用“去表法”判断电路的连接方式，将电压表去掉，将电流表看成一段导线，画出等效电路图，然后进行判断。
判断出电路的连接方式后，再将电压表和电流表“恢复”到原来的位置，明确各测量哪部分电路两端的电压和电路中的电流。
　　在电路图（或画出的电路图）上标出已知量、待求量。
利用欧姆定律和串、并联电路电流、电压的关系列出关系式，列式时要注意公式成立的条件，要有必要的文字说明。物理公式在代入数值或写计算结果时不要忘记单位。
　　讨论结果的合理性，得出答案。
　　又因为定值电阻不变，根据UR=IR可知，R两端电压变大，即电压表的示数将______。（均填“变大”或“变小”）
　　因为电源电压不变，由欧姆定律I=U/R可知，电路中电流变大，电流表的示数将______；
　　如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电路的总电阻将______；
　　3．利用欧姆定律解释电源短路，电流表、电压表的连接
导线的电阻接近0，根据欧姆定律I=U/R可知，当电阻接近0时，电路中的电流将趋向于无限大，会烧坏电源和导线，所以绝对不能把电源两极直接用导线相连，否则会造成电源短路。
　　（2）电流表为何串联在电路中、电压表为何并联在电路中
电流表电阻很小，相当于导线，若将电流表直接连在电源的两端，情形跟上述情况相同，因此不允许将电流表直接接在电源两端。
电压表电阻很大，有电压表的支路相当于断路，所以只要电源电压不超过电压表的测量范围，就可以将电压表直接接在电源两端。
　　酒精测试仪实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）、一个定值电阻R1和一个电压表组成。
酒精气体传感器的电阻值R2随酒精气体浓度的增大而减小。
如果驾驶员呼出的酒精气体浓度越大，那么传感器R2的电阻值越小，根据欧姆定律I=U/R可知，电路中的电流越大，则定值电阻R1两端的电压U1=IR1越大，电压表的示数越大，即测试仪的示数越大。
R2为滑动变阻器(压敏电阻)，则当车越重时，变阻器的滑片向下滑，连入电路的阻值变小，电路中的电流变大，即车重表的示数将变大。
关于公式　　　的理解，下列说法正确的是（ ）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与电流、电压大小无关D．导体两端电压为零时，导体的电阻也为零
