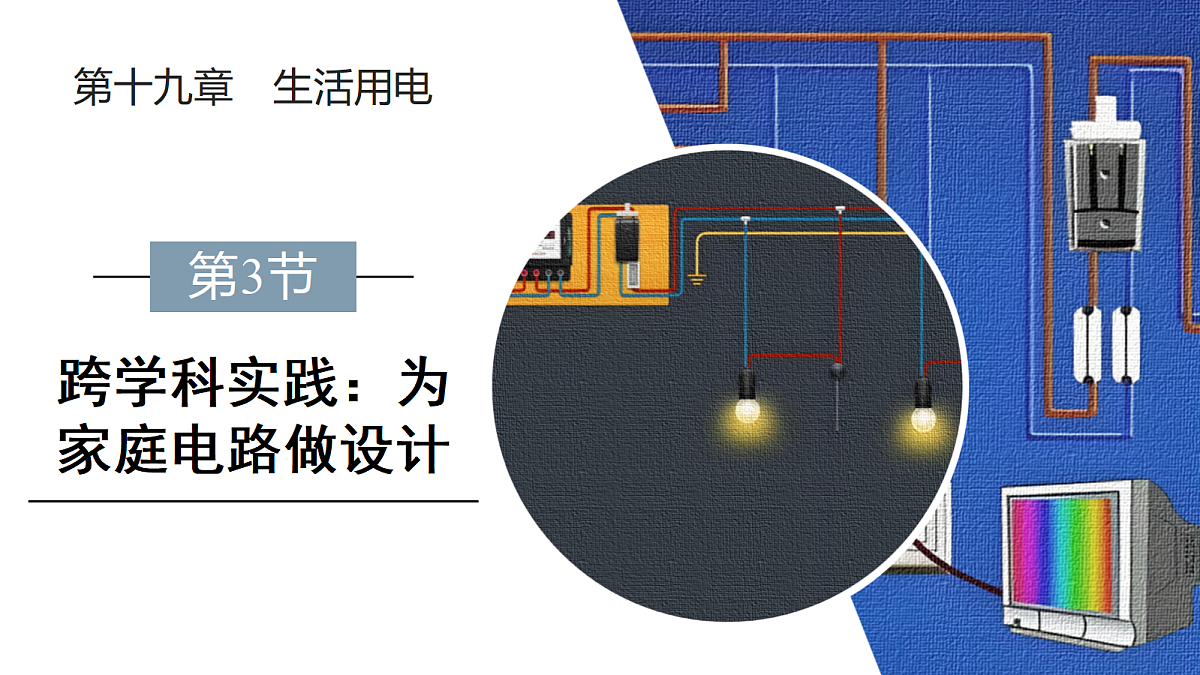

初中人教版（2024）第十九章 生活用电第3节 跨学科实践：为家庭电路做设计备课课件ppt

这是一份初中人教版（2024）第十九章 生活用电第3节 跨学科实践：为家庭电路做设计备课课件ppt，共15页。PPT课件主要包含了用电器的总功率过大，发生短路，进户线，电能表，总开关含保险装置，用电器，项目实施，空气开关跳闸，1安全性，2实用性等内容，欢迎下载使用。

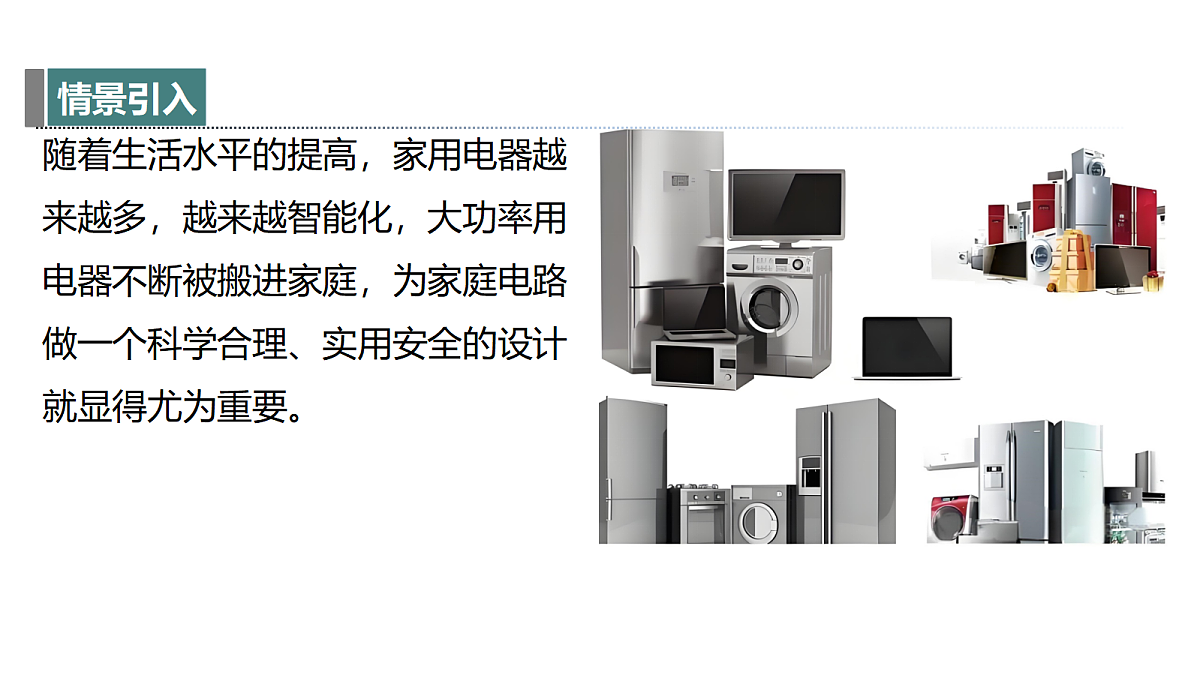

随着生活水平的提高，家用电器越来越多，越来越智能化，大功率用电器不断被搬进家庭，为家庭电路做一个科学合理、实用安全的设计就显得尤为重要。

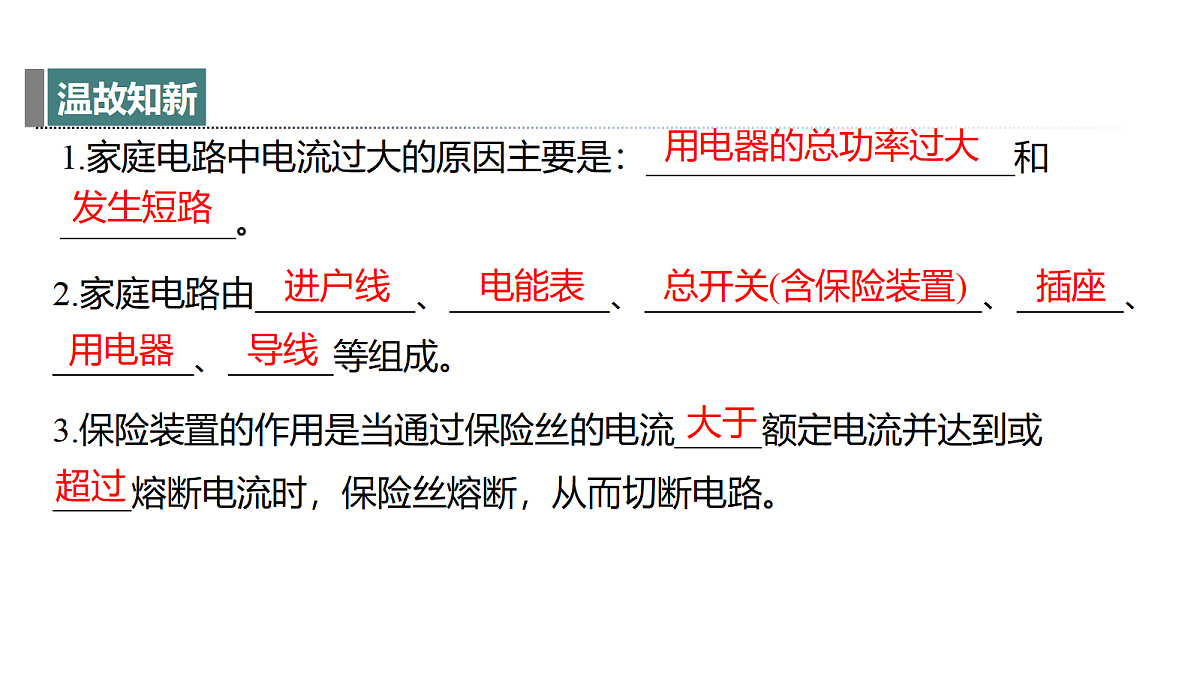

1.家庭电路中电流过大的原因主要是：_____________________和__________。
3.保险装置的作用是当通过保险丝的电流 额定电流并达到或 熔断电流时，保险丝熔断，从而切断电路。
2.家庭电路由_________、_________、___________________、______、________、______等组成。

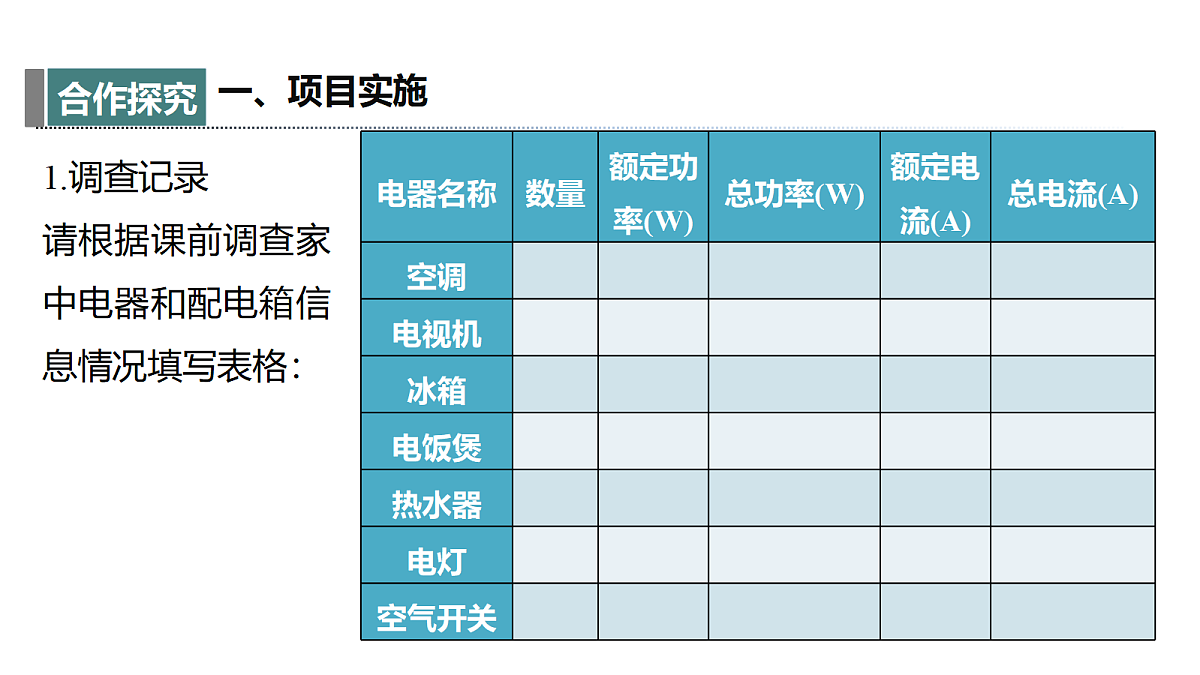

1.调查记录请根据课前调查家中电器和配电箱信息情况填写表格：

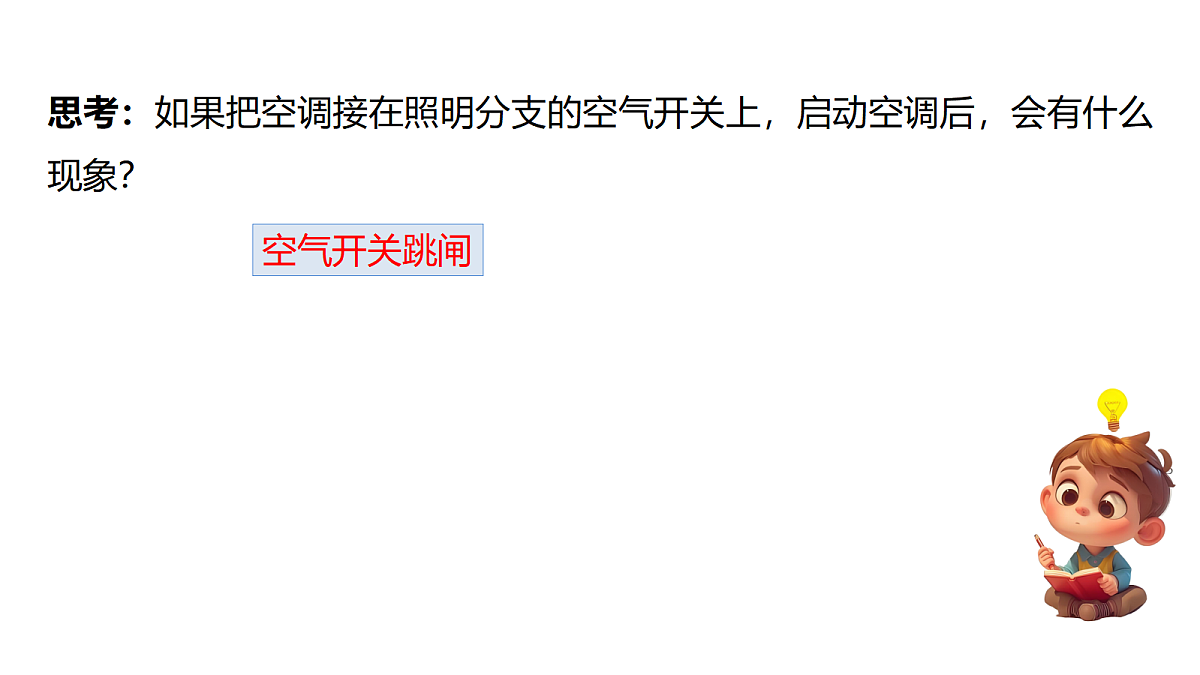

思考：如果把空调接在照明分支的空气开关上，启动空调后，会有什么现象？

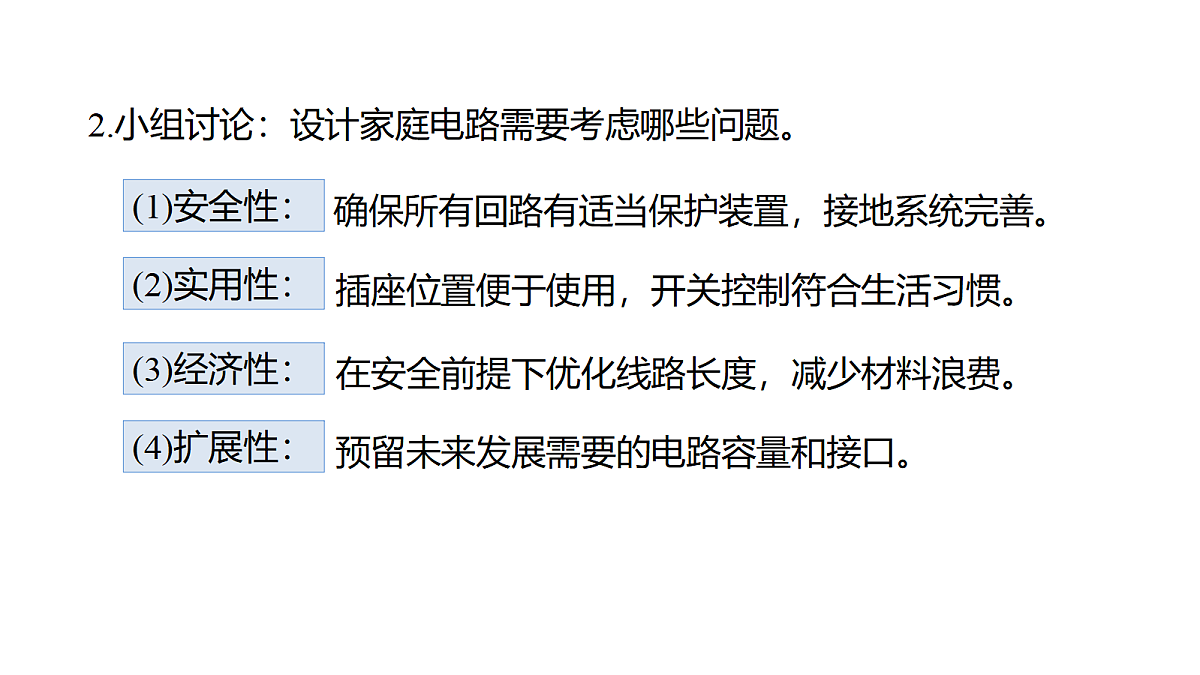

2.小组讨论：设计家庭电路需要考虑哪些问题。
确保所有回路有适当保护装置，接地系统完善。
插座位置便于使用，开关控制符合生活习惯。
在安全前提下优化线路长度，减少材料浪费。
预留未来发展需要的电路容量和接口。
3.根据家用电器的统计表，设计分支回路，并完善表格。
思考：卫生间与厨房如果在一条分支回路上，有什么不合理的吗？插座分支回路应该怎样进行拆分设计？
答案　由于卫生间热水器电功率较大，而厨房电饭锅等用电器的电功率也比较大，如果在一条分支回路上，用电器工作时总功率太大，电路的电流过大，存在安全隐患。所以应该将插座分支回路拆分为卫生间插座分支回路、厨房插座分支回路、普通插座分支回路，并且卫生间与厨房分支回路采用横截面积为4 mm2以上的导线。
4.小组合作，对家庭电路进行可行性设计，结合家庭户型画出设计简图。如图：
5.制作动态PPT并辅以简化户型图纸和文字说明来展示设计方案。
1.小组进行展示交流，交流过程中要阐述设计理念和技术要点，特别是应包含以下内容：(1)回路划分的依据与计算过程；(2)安全防护措施的设计；(3)节能考虑与创新点；(4)方案改进的思考过程。
2.参考以下评价标准，小组进行互评。评价标准：
