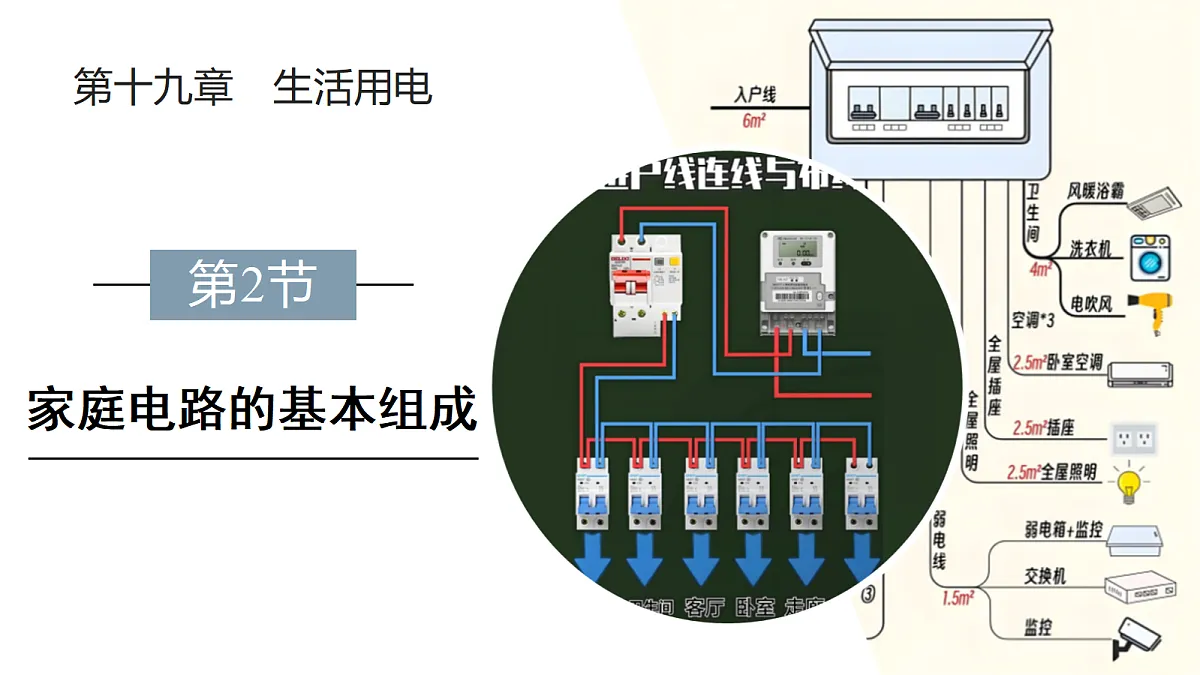

初中物理人教版（2024）九年级全册（2024）第十九章 生活用电第2节 家庭电路的基本组成教学演示ppt课件

这是一份初中物理人教版（2024）九年级全册（2024）第十九章 生活用电第2节 家庭电路的基本组成教学演示ppt课件，共24页。PPT课件主要包含了用电器的总功率过大，中性线，电流过大的防护，实验过程，实验现象，铅锑合金丝，实验总结，保护电路，两种金属丝，注意事项等内容，欢迎下载使用。

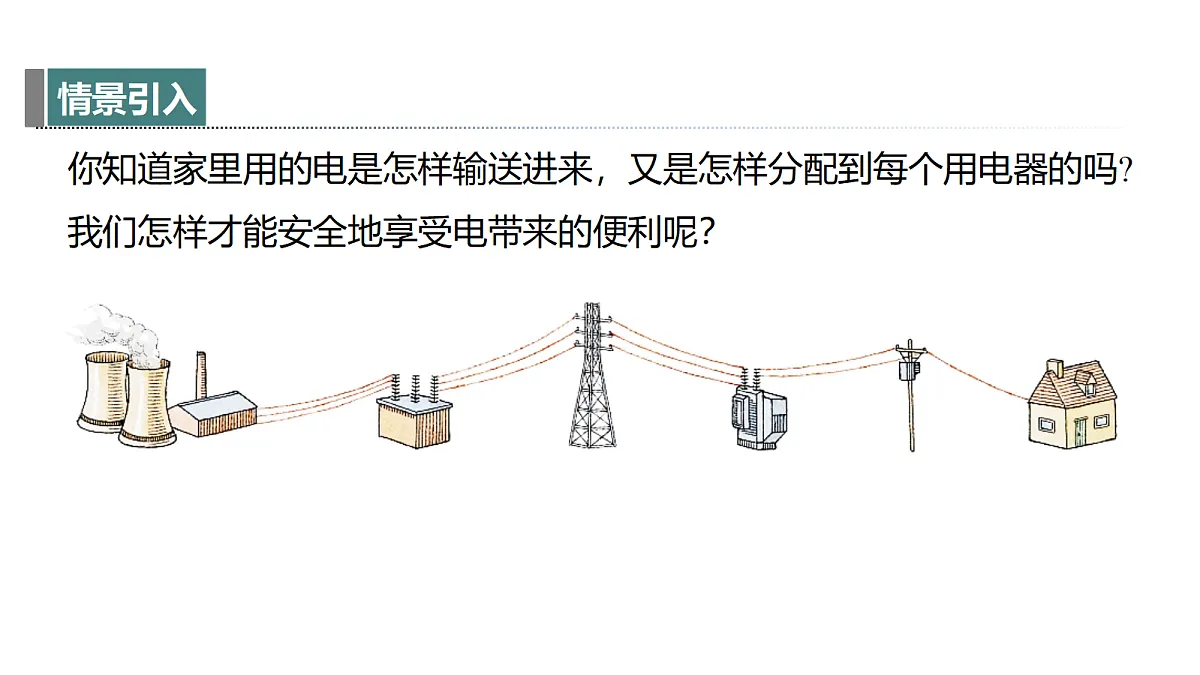

你知道家里用的电是怎样输送进来，又是怎样分配到每个用电器的吗?我们怎样才能安全地享受电带来的便利呢？

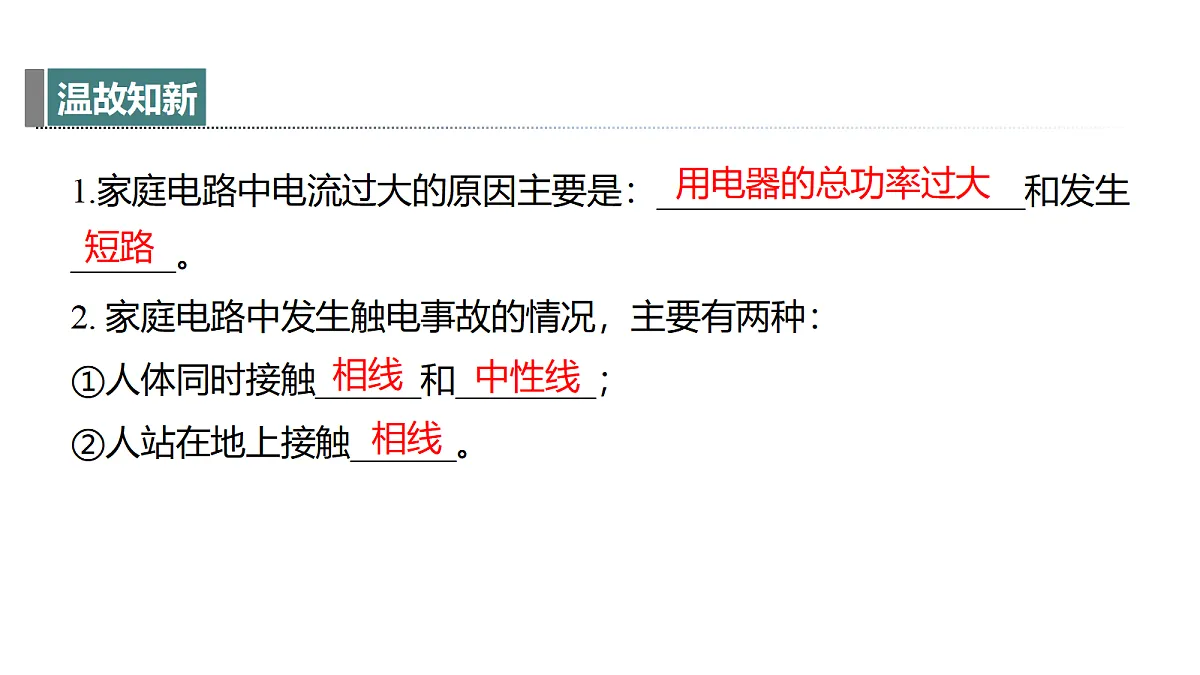

1.家庭电路中电流过大的原因主要是：_____________________和发生______。2. 家庭电路中发生触电事故的情况，主要有两种：①人体同时接触______和________；②人站在地上接触______。

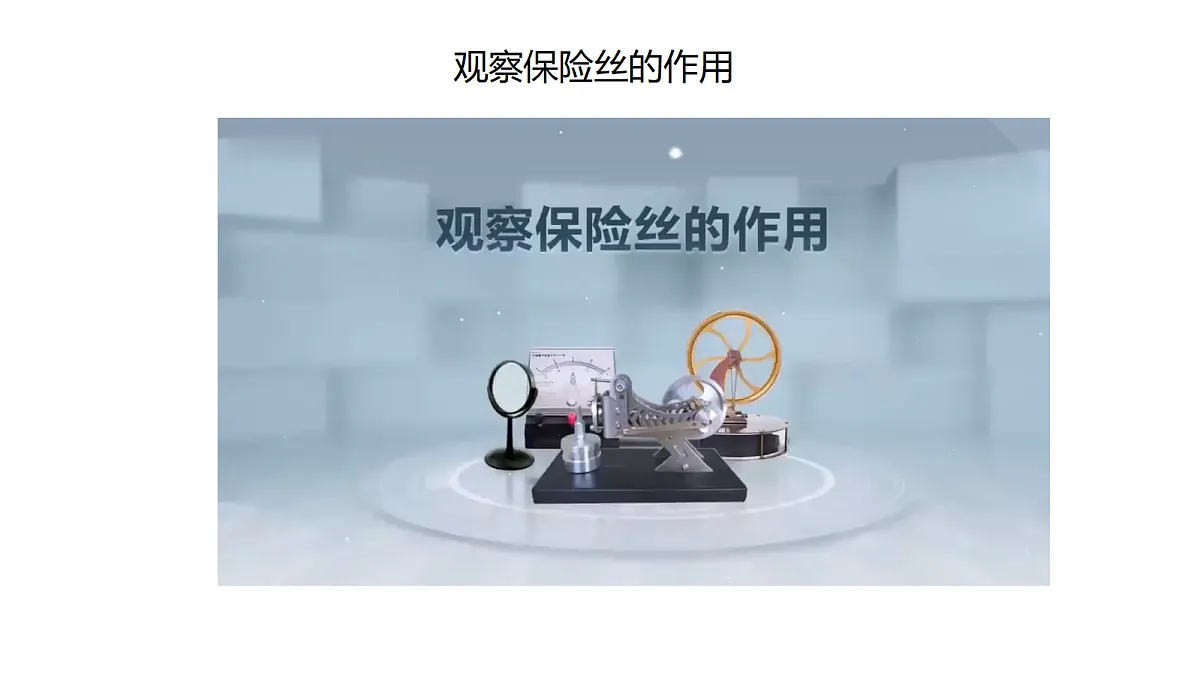

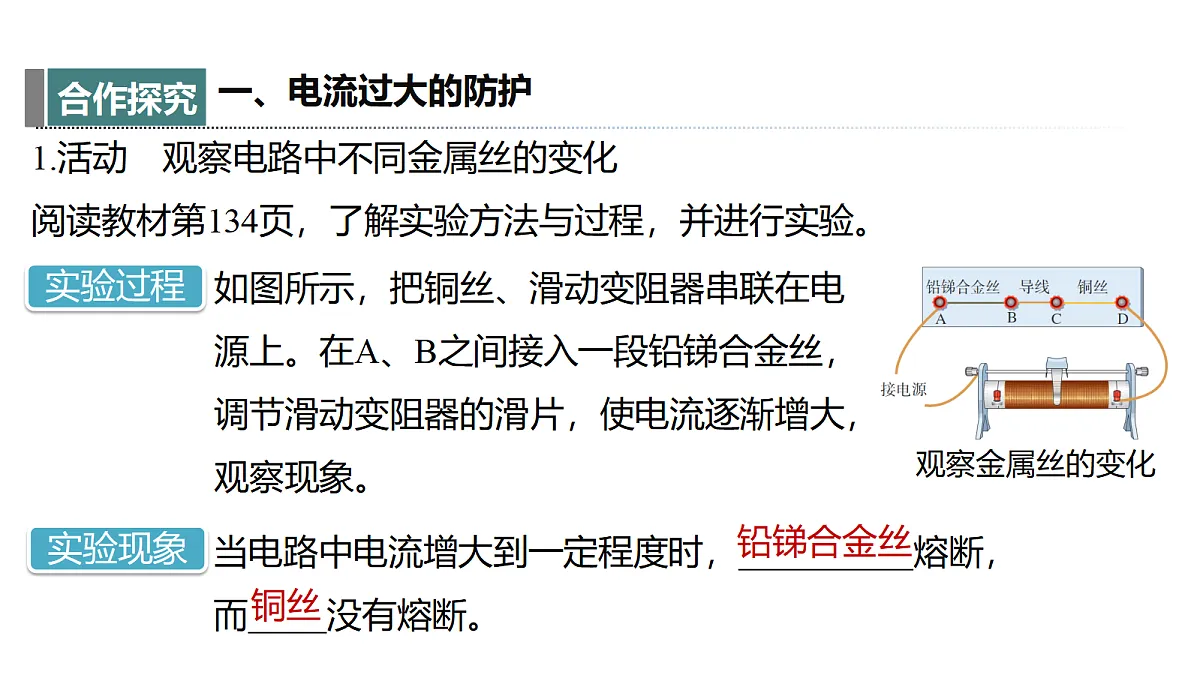

1.活动　观察电路中不同金属丝的变化阅读教材第134页，了解实验方法与过程，并进行实验。
如图所示，把铜丝、滑动变阻器串联在电源上。在A、B之间接入一段铅锑合金丝，调节滑动变阻器的滑片，使电流逐渐增大，观察现象。
当电路中电流增大到一定程度时， 熔断，而 没有熔断。

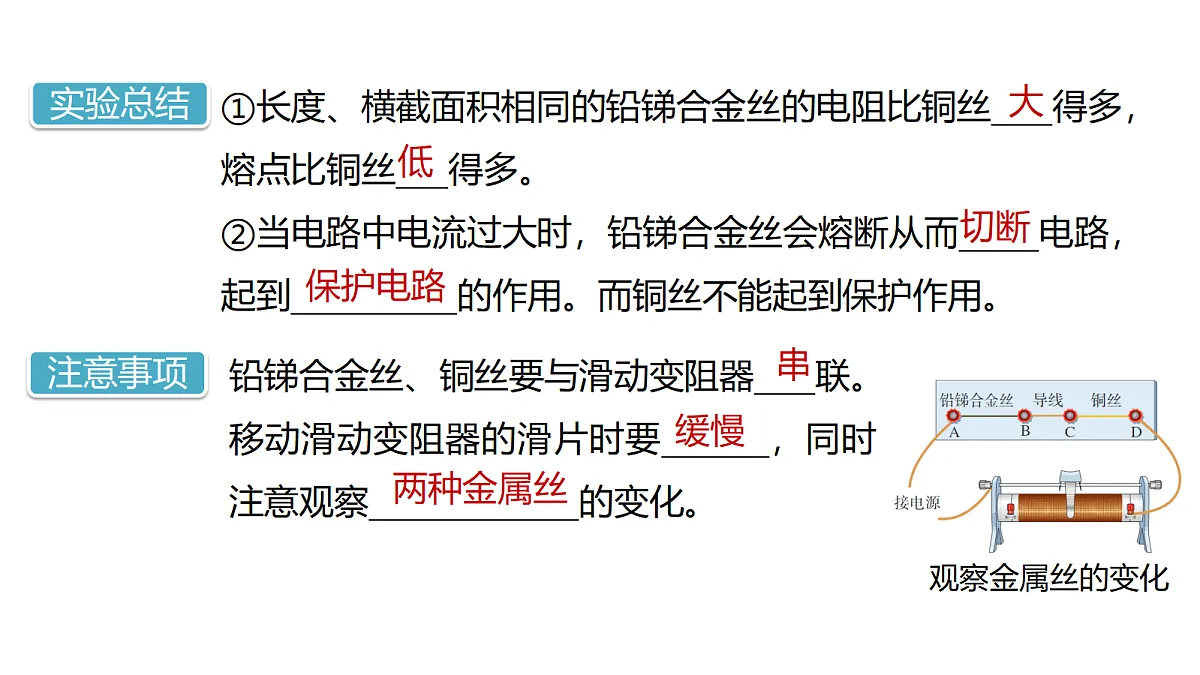

①长度、横截面积相同的铅锑合金丝的电阻比铜丝 得多，熔点比铜丝 得多。②当电路中电流过大时，铅锑合金丝会熔断从而 电路，起到 的作用。而铜丝不能起到保护作用。
铅锑合金丝、铜丝要与滑动变阻器 联。移动滑动变阻器的滑片时要 ，同时注意观察 的变化。

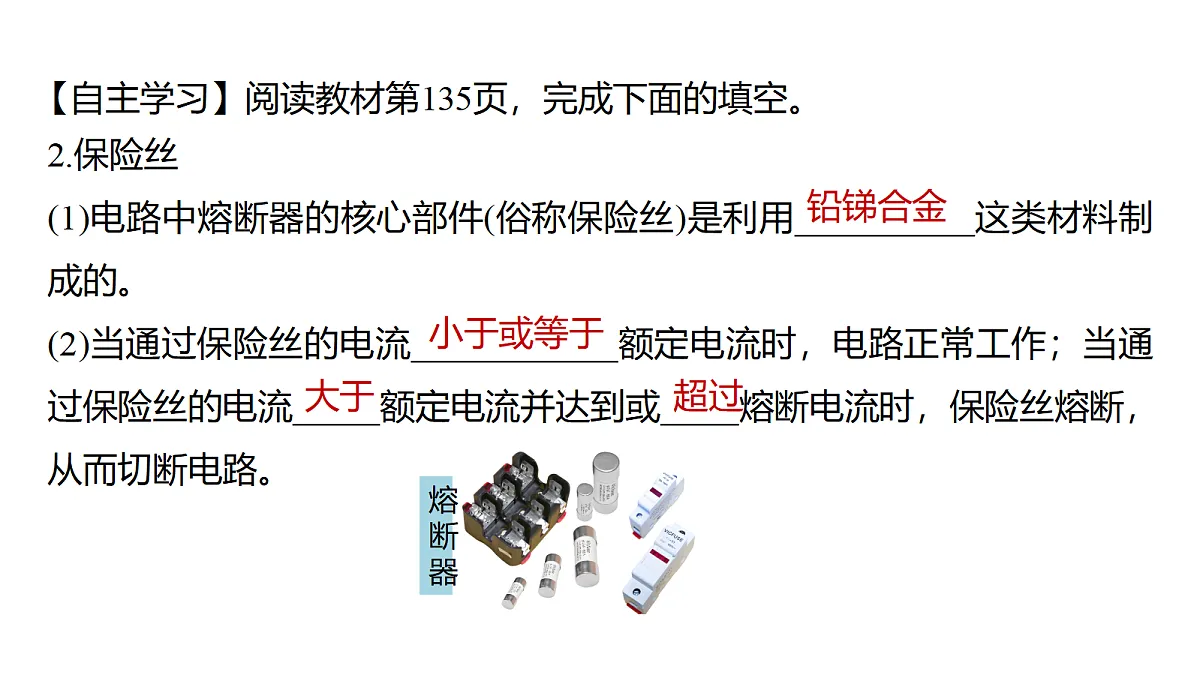

2.保险丝(1)电路中熔断器的核心部件(俗称保险丝)是利用 这类材料制成的。(2)当通过保险丝的电流 额定电流时，电路正常工作；当通过保险丝的电流 额定电流并达到或 熔断电流时，保险丝熔断，从而切断电路。
【自主学习】阅读教材第135页，完成下面的填空。
3.空气开关目前居民楼常采用低压断路器(空气开关)对电流过大的电路_________。当电路中的电流过大时，空气开关“跳闸”，在_________________________________之后，重新接通空气开关就可以了。
思考：1.保险丝的材料与铜丝、铁丝等材料相比，应具有哪些特点？
答案　电阻大、熔点低。
2.我们应该如何根据家庭电路的需要来选择合适规格的保险丝或空气开关呢？
答案　选择保险丝时应使保险丝的额定电流等于或略大于电路中的最大正常工作电流。选用合适规格的熔丝，不能用铜丝或者铁丝代替。
3.保险丝或空气开关应该串联还是并联在电路中呢？
答案　要与被保护的电路串联。
二、相线和中性线的辨别
2.金属笔卡式测电笔(1)填写以下测电笔各组成部分的名称
1.测电笔的作用是能够辨别______和_______。
【自主学习】阅读教材第135~136页，完成下面的问题。
(2)测电笔中的电阻器阻值很大，约有一百万欧姆，所以使用测电笔时通过人体的电流很小，不会对人造成伤害。(3)使用测电笔时要注意：①手拿测电笔，手指按住 (或金属笔尾)，使 接触被测导线，手指千万不能碰到 。②笔尖接触被测导线如果氖管发光，则接触的是 线；如果氖管不发光，则接触的是 线。
3.螺丝刀式测电笔使用时要用指尖抵住上端的金属帽。
4.灯泡的连接(1)带开关的用电器在连入家庭电路时，开关要接在 之间，用电器接在 之间。(2)请以安全的角度完成下面电路的连接，要求额定电压为220 V的电灯能正常工作且能用开关控制其通断。
以下使用测电笔的四幅图中，方法安全正确的是(　　)
三、保护线与漏电保护器的作用
1. 三线插头和三孔插座
正常情况下，洗衣机、电冰箱等用电器的外壳不能带电，如果万一用电器的外壳与电源相线之间的绝缘损坏，则会使外壳带电，人体接触用电器就会发生触电。
怎样防止人体触电呢？洗衣机、电冰箱等电器的电源插头有三根线，其中一条接相线(L)，一条接中性线(N)，第三条标着“E”。这是为什么？
(1)三脚插头原来，三脚插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
(3)三脚插头和三孔插座的作用
把三脚插头插入三孔插座时，就把用电器的外壳接入了大地。
2.保护线的作用：万一用电器_________与相线接通而带电，电流从________流走，即使人体接触外壳，一般情况下也不会造成伤害。3.漏电保护器的作用：(1)家用电器发生故障漏电而没有断开电路时，漏电保护器会迅速____________。(2)如果站在地上的人不小心接触了相线，电流经过人体流入大地，漏电保护器会迅速_________，对人体起到_____作用。
四、家庭电路的基本组成
1.家庭电路由_________、_________、___________________、______、________、______等组成。2.配电箱：将家庭电路规划为若干_________，将导线引入各个房间内，进行供电，目的是：_____、______地分配电能以及方便用户__________。
思考：一种家庭电路配电分支回路的设计方案如图所示。结合你所掌握的家庭电路知识，你能说一说图中设计了几条分支回路吗？每条分支回路的主要用途有哪些？
答案　图中的家庭电路分成了三条分支回路。(1)照明分支回路：为照明电路提供电能；(2)插座分支回路：为需要插座的用电器提供电能；(3)空调分支回路：为大功率且用电时间较长的空调提供电能。各分支回路并联，互相不受影响。
