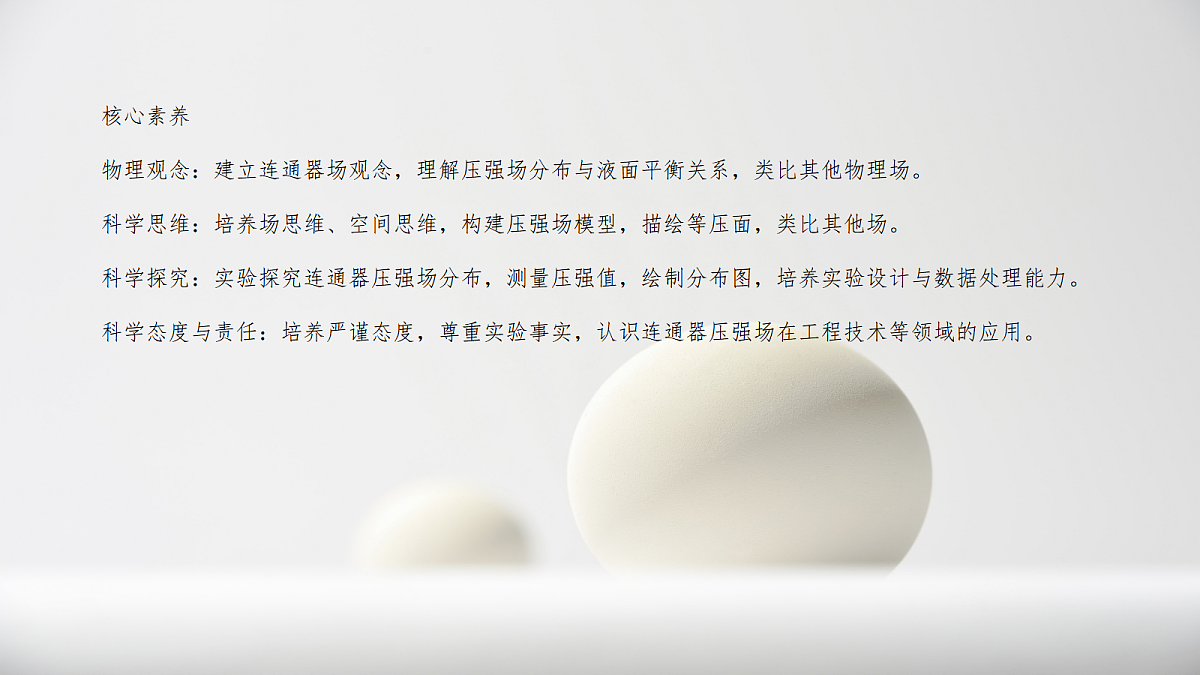

核心素养物理观念：建立连通器场观念，理解压强场分布与液面平衡关系，类比其他物理场。科学思维：培养场思维、空间思维，构建压强场模型，描绘等压面，类比其他场。科学探究：实验探究连通器压强场分布，测量压强值，绘制分布图，培养实验设计与数据处理能力。科学态度与责任：培养严谨态度，尊重实验事实，认识连通器压强场在工程技术等领域的应用。

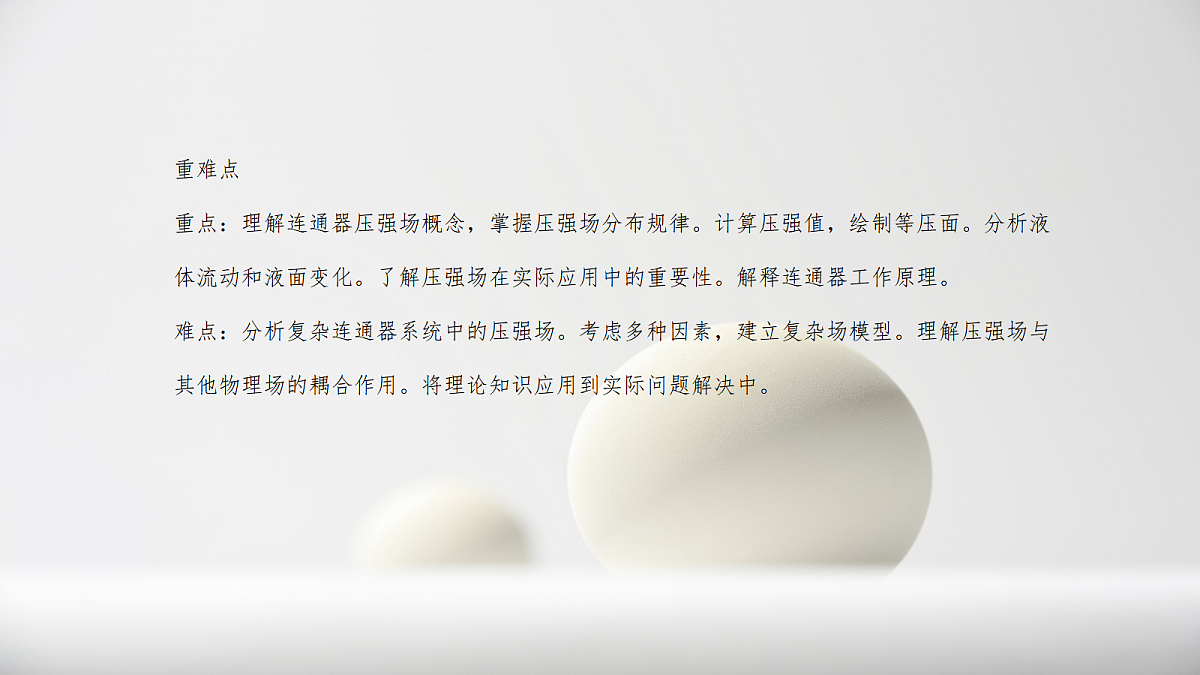

重难点重点：理解连通器压强场概念，掌握压强场分布规律。计算压强值，绘制等压面。分析液体流动和液面变化。了解压强场在实际应用中的重要性。解释连通器工作原理。难点：分析复杂连通器系统中的压强场。考虑多种因素，建立复杂场模型。理解压强场与其他物理场的耦合作用。将理论知识应用到实际问题解决中。

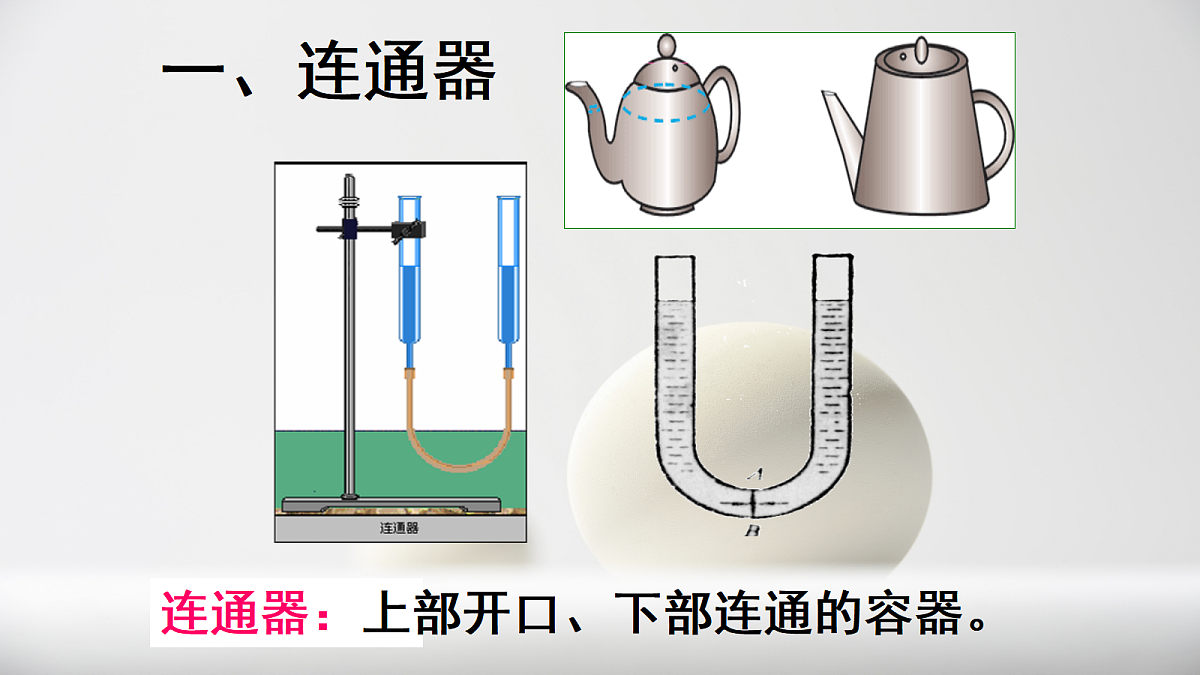

上部开口、下部连通的容器。

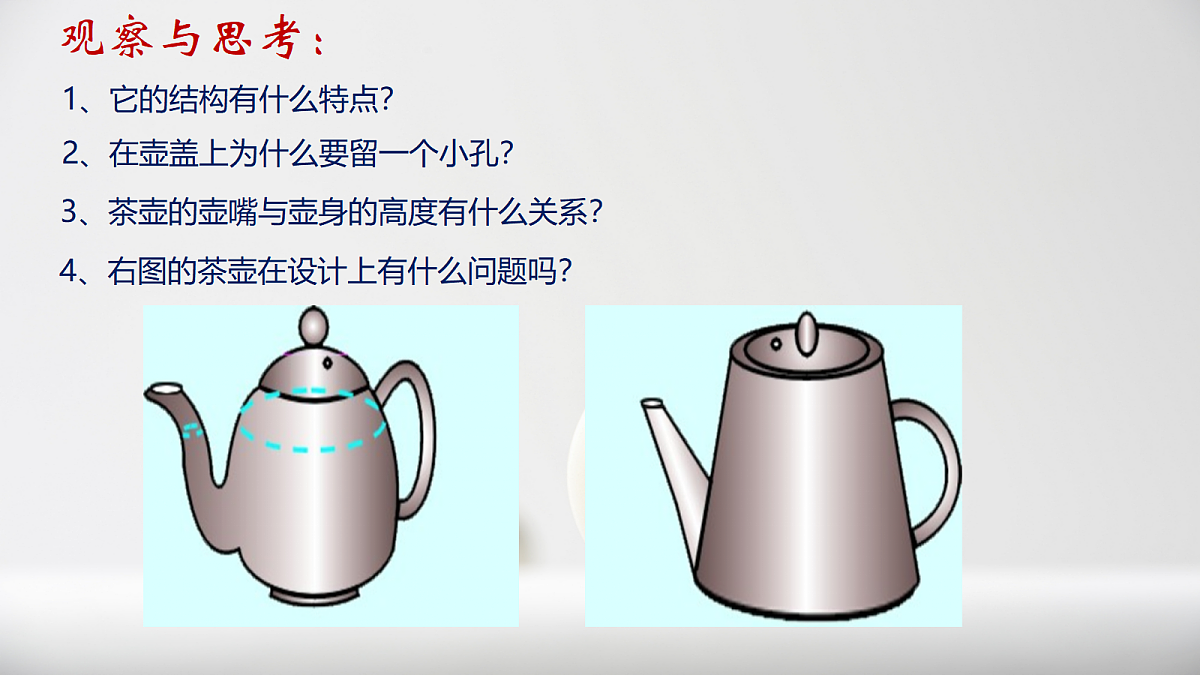

1、它的结构有什么特点？

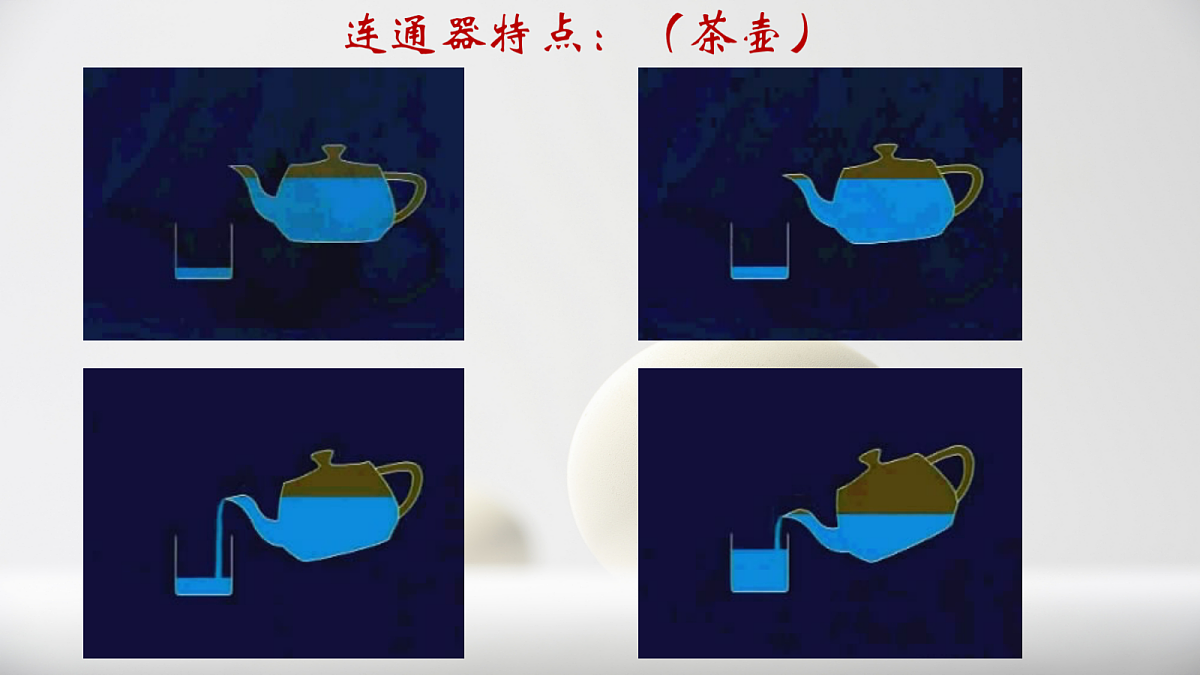

3、茶壶的壶嘴与壶身的高度有什么关系？
2、在壶盖上为什么要留一个小孔？
4、右图的茶壶在设计上有什么问题吗？

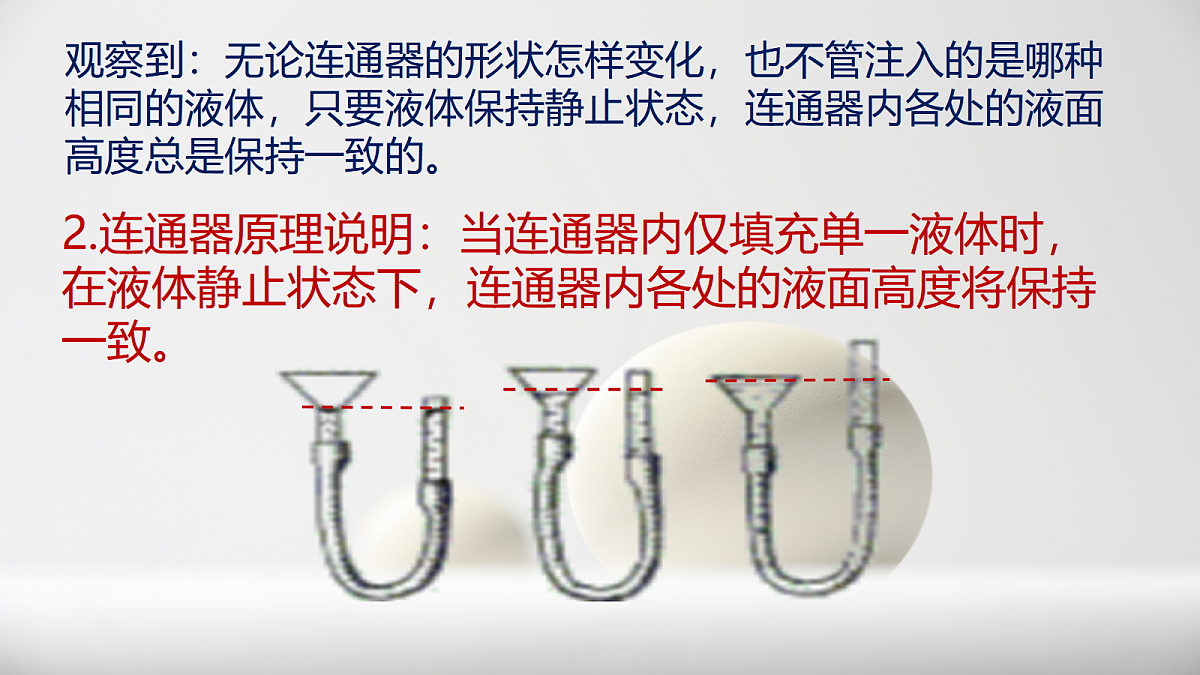

观察到：无论连通器的形状怎样变化，也不管注入的是哪种相同的液体，只要液体保持静止状态，连通器内各处的液面高度总是保持一致的。
2.连通器原理说明：当连通器内仅填充单一液体时，在液体静止状态下，连通器内各处的液面高度将保持一致。
为何静止状态下的连通器内液体表面总是保持水平呢？
当液体静止时，二力平衡：
　　电热水器的哪部分是连通器？　　电热水器的水位计和水箱构成了连通器。通过水位计上水面的高低指示水箱中剩余水的多少。
下水道的哪部分是连通器？回水弯是一个连通器。回水弯有什么作用？阻止下水道中的有害气体进入屋内。
　　水塔是如何给周围建筑供水的？　　在打开水龙头的时候，形成了连通器的结构，水要上升到和水塔中的水一样高，因此可以不断地流出来。　　设计水塔有什么要求？　　水塔要比周围的建筑高。
牲畜自动饮水器的工作原理是什么？当牲畜饮水导致水槽水位降低时，浮球也会相应地下沉。这一动作通过杠杆作用使得活塞向上移动，从而推动水通过管道流入水槽进行补充。
如图所示，容器左端封闭，右端开口，里面盛装的是水，此容器（是、不是）连通器。若在A点处碰破一小孔，水（会、不会）从小孔向外喷出，原因是（ ）。
打破后，变成连通器。当液体静止不动时，两个液面保持相平
