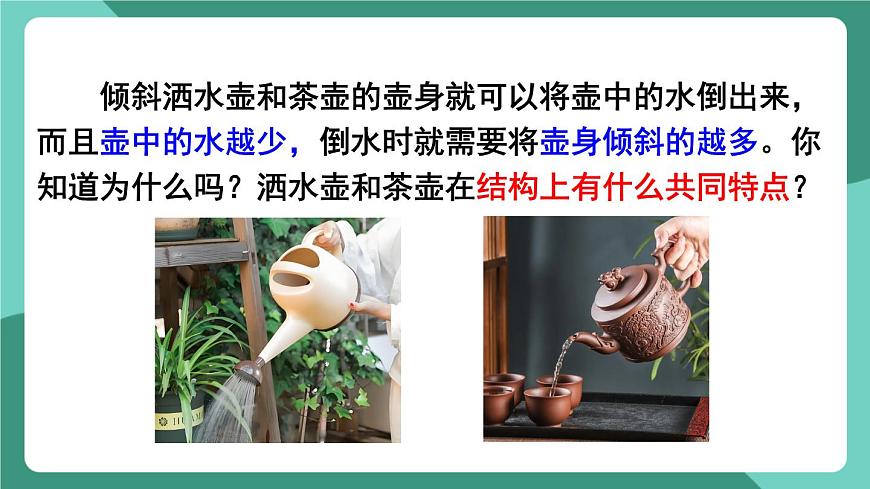

倾斜洒水壶和茶壶的壶身就可以将壶中的水倒出来，而且壶中的水越少，倒水时就需要将壶身倾斜的越多。你知道为什么吗？洒水壶和茶壶在结构上有什么共同特点？

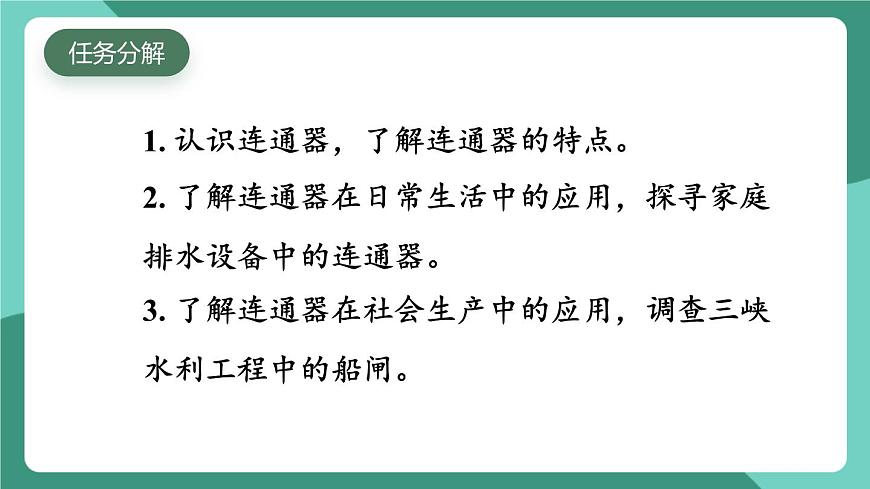

1. 认识连通器，了解连通器的特点。2. 了解连通器在日常生活中的应用，探寻家庭排水设备中的连通器。3. 了解连通器在社会生产中的应用，调查三峡水利工程中的船闸。

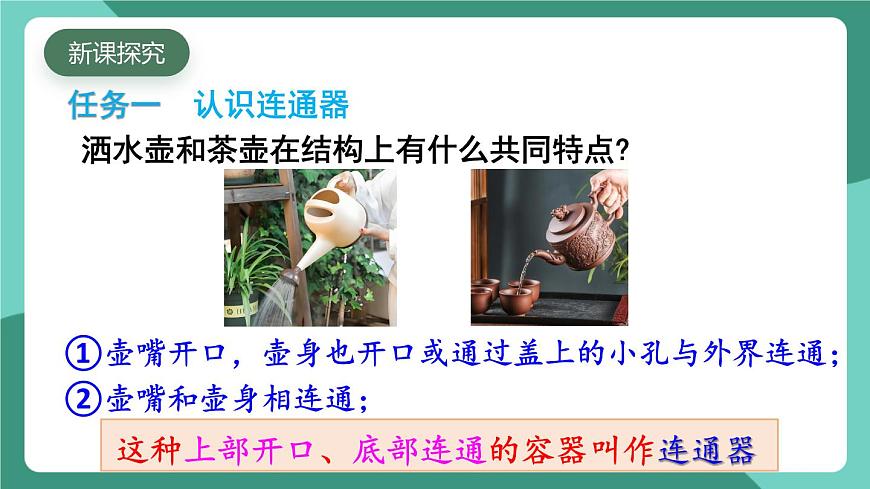

洒水壶和茶壶在结构上有什么共同特点?
①壶嘴开口，壶身也开口或通过盖上的小孔与外界连通；

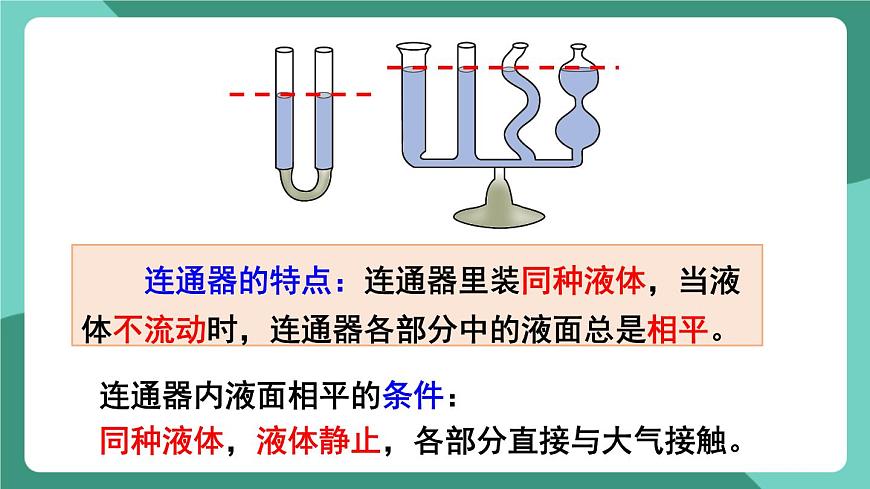

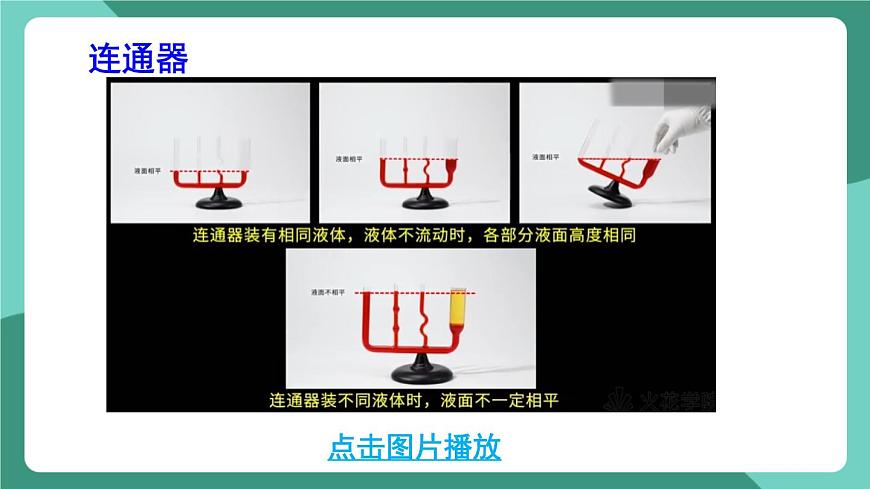

连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平。
连通器内液面相平的条件：同种液体，液体静止，各部分直接与大气接触。

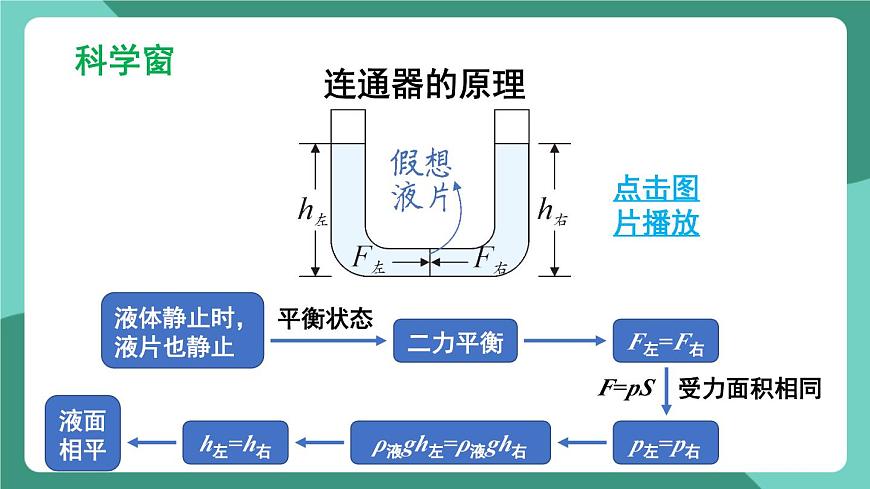

液体静止时，液片也静止
ρ液gh左=ρ液gh右
若左右两管中所装液体的密度不同时，会出现什么现象？
液片左右两侧受到的压力相同
液片左右两侧受到的压强相同
p1 = p2=ρ1gh1 =ρ2gh2
将会造成：密度ρ小的，h大；密度ρ大的，h小。
1. 动手试一试，在透明塑料软管中装入一定量的水，把软管当作连通器，尝试借助此连通器检验墙上的宣传画是否挂正。2. 自制人工喷泉。取一段长约 50 cm 的胶皮管。一端接一个带尖嘴的小管，另一端接一个大漏斗（也可以用去掉底部的矿泉水瓶代替），在大漏斗中装水后便形成了一个人工喷泉，如图所示。请解释产生此现象的原因，并思考：为了让喷泉产生较好的效果，在制作和操作上应注意哪些问题？
任务二 了解连通器在日常生活中的应用
连通器在日常生活中的应用非常广泛。你知道下图的装置是如何利用连通器原理工作的吗？
电热水器的水位计和水箱构成了连通器。
通过水位计上水面的高低指示水箱中剩余水的多少。
水塔是如何给周围建筑供水的？
在打开水龙头的时候，形成了连通器的结构，水要上升到和水塔中的水一样高，因此可以不断地流出来。
水塔要比周围的建筑高。
两水槽构成连通器，水位不相平时水就能流动，使右边水槽中始终有水。
你还能举出哪些在日常生活中应用连通器的实例？
洗手池下水的回水弯属于连通器，洗手池排水后会存留一些废水在U形回水弯中，起到水封的作用，使管道中的臭气、病菌等不能进入室内。
水封地漏是怎样实现密封效果的？
厨房和卫生间是家庭的两大废水产生地，但是它们产生的废水又有着明显的区别，安装的排水设备也会有所区别。了解自己家（或学校）的厨房和卫生间的排水情况，探寻哪些区域安装了排水设备，设备中哪个位置使用了连通器。调查、比较不同地漏的工作原理及使用效果，画出示意图并与同学交流。
世界上最大的人造连通器——三峡船闸
任务三 了解连通器在社会生产中的应用
长江三峡水利枢纽工程是举世瞩目的跨世纪工程，拥有世界上最大的水力发电站和最大的闸室。如图所示的三峡船闸，其上下游水位差可达一百多米。修建双线五级船闸有效保证了长江的通航条件，充分发挥了长江“低成本、大通量”的黄金水道作用。请你查阅资料，了解长江三峡水利枢纽工程的总体概况，包括双线五级船闸的修建原因，垂直升船机主要用于哪类船舶过坝，船舶是如何通过垂直升船机过坝的，三峡工程创造了哪些“世界之最”，采取了哪些水生生态保护措施等。完成调查报告，并与同学交流。
1.如下图所示的容器中装有同种液体，当液体不流动时液面位置正确的是（ ）。
【选自教材P77 自我检测 第1题】
2.如下图所示的器具或装置中，主要利用连通器原理工作的是（ ）。
【选自教材P78 自我检测 第2题】
3.南水北调工程是我国的重大战略性基础设施，分东、中、西三条线路，中线工程从丹江口水库出发，穿越黄河，一路北上到达北京。在渠水贯穿黄河时，工程师设计了如下图所示的穿黄隧道，这个隧道由于具有___________的特征，实现了渠水全程自流请你举出与穿黄隧道工作原理相同的其他实例。
【选自教材P78 自我检测 第3题】
解：船闸、茶壶、洗手池的回水弯等。
4.自然界中有一些天然喷泉，形成了美丽的自然景观，如镇江的中泠泉、杭州的虎跑泉、北京的玉泉、大理的蝴蝶泉等。山东济南泉水众多，故有“泉城”之称。其中趵突泉（下图）是济南三大名胜之一，位居济南七十二名泉之首。在趵突泉附近还散布着金线泉、漱玉泉等数十个名泉，构成了趵突泉泉群。请查阅相关资料，从济南周边的地形、水文特点等方面出发，尝试分析、说明趵突泉泉群形成的原因。
【选自教材P78 自我检测 第4题】
解：趵突泉泉群的形成原因主要包括地形、岩层和地质结构等多方面的因素。济南的地形特点是南高北低，这种地形使得地下水从南部山区向北部城区源源不断地汇集，形成了丰富的地下水资源‌。其次，‌岩层和地质结构‌也对趵突泉泉群的形成起到了关键作用。南部山区广泛分布的石灰岩具有可溶性，受降雨和水流侵蚀形成溶孔、溶洞等岩溶通道。这些通道使得地下水能够顺畅地流向北部城区。最后，南部山区的降水和周边河流为泉水提供了充足的水源，这些水源通过岩溶通道和地下水流汇集到北部城区，最终通过岩溶天窗涌出地表，形成了趵突泉泉群‌。
定义：上端开口，下端连通的容器
特点：装同种液体且液体不流动时，连通器各部分中的液面总是相平的。
