初中物理北师大版（2024）八年级下册（2024）探寻连通器教学ppt课件

这是一份初中物理北师大版（2024）八年级下册（2024）探寻连通器教学ppt课件，共38页。PPT课件主要包含了任务一认识连通器，连通器定义，该容器也是连通器，科学窗，连通器的原理，平衡状态，二力平衡，F左F右，受力面积相同，p左p右等内容，欢迎下载使用。
《液体压强 - 探寻连通器》教案​一、教学目标​（一）知识与技能​强化：学生在理解连通器定义的基础上，能够从液体压强原理出发，深入推导连通器原理。​拓展：学生可以识别多种复杂环境下的连通器，阐述其工作过程，并对多个连通器组合系统进行分析。​应用：运用连通器原理，解决生活与生产中的实际问题，设计简单的连通器装置。​（二）过程与方法​深化探究：通过实验和理论推导，培养学生的逻辑思维、实验探究与知识迁移能力。​案例分析：借助实际案例分析，引导学生学会将抽象的物理知识具象化，提升解决实际问题的能力。​（三）情感态度与价值观​激发兴趣：通过趣味实验与生活案例，激发学生对物理的探索欲望。​培养意识：培养学生将物理知识应用于生活、服务社会的意识。​二、教学重难点​（一）教学重点​原理推导：从液体压强的基本原理出发，推导连通器原理。​实际应用：识别并分析生活和生产中的连通器应用。​（二）教学难点​原理理解：理解连通器中液体静止时液面保持相平的本质原因。​复杂系统分析：对多个连通器组合而成的复杂系统进行分析。​三、教学方法​实验探究法：通过实验操作，让学生直观感知连通器的工作特性。​理论推导法：从液体压强的基本公式出发，进行理论推导，加深学生对连通器原理的理解。​案例分析法：结合生活和生产中的实际案例，引导学生分析和解决问题。​小组合作法：组织学生分组讨论、合作探究，培养团队协作精神。​四、教学过程​（一）趣味导入（5 分钟）​实验演示：搭建一个透明 U 形管连通器，向其中注入带有颜色的水，展示液面静止时相平的现象。随后，改变 U 形管的形状和放置角度，让学生观察液面的变化。​提问引导：教师提问：“为什么无论 U 形管怎么摆放，液面始终保持相平？生活中还有哪些类似的现象？” 引导学生思考，引出本节课对连通器的深入探究。​（二）连通器定义与初步认识（5 分钟）​定义讲解：展示连通器的实物和图片，给出连通器的定义：上端开口、下端连通的容器叫做连通器。​生活举例：引导学生列举生活中常见的连通器，如茶壶、船闸、锅炉水位计等，初步认识连通器的广泛应用。​（三）连通器原理推导（15 分钟）​实验探究：​实验一：在连通器的两端分别缓慢注入同种液体，观察液体静止时的液面情况。​实验二：在连通器的一端注入水，另一端注入盐水，观察液面的变化。​理论推导：教师引导学生从液体压强的角度进行推导。在连通器底部取一假想的液片，当液体静止时，液片两侧受到的压强相等，根据液体压强公式 ​p=ρgh，由于两侧液体密度相同，所以深度相同，即液面保持相平。当连通器中装入不同液体时，根据两侧压强相等，分析液面高度与液体密度的关系。​（四）连通器的应用与案例分析（15 分钟）​案例一：船闸​原理讲解：通过多媒体动画展示船闸的工作过程，讲解船闸如何利用连通器原理实现船只的顺利通航。​互动提问：引导学生思考船闸工作过程中，各个阀门和闸门的开闭顺序，以及其中涉及的物理原理。​案例二：自动喂水器​实物展示：展示自动喂水器的实物模型，让学生分析其工作原理。​小组讨论：组织学生分组讨论，设计一个利用连通器原理的自动灌溉装置。​（五）课堂总结与拓展（5 分钟）​知识回顾：与学生一起回顾连通器的定义、原理以及在生活中的应用。​拓展思考：布置课后思考任务，让学生观察生活中还有哪些未被发现的连通器应用，以及如何利用连通器原理解决实际问题。​五、教学资源​多媒体设备：电脑、投影仪、电子白板等。​实验器材：连通器、水、盐水、阀门、透明管道等。​教学资料：相关图片、视频、动画以及生活中连通器应用的案例资料。​六、教学评价​课堂表现评价：观察学生在课堂上的参与度、实验操作能力、讨论发言情况等，及时给予鼓励和指导。​作业评价：布置课后作业，包括连通器原理的推导、生活中连通器应用的分析，以及简单连通器装置的设计，通过作业反馈，评估学生对知识的掌握程度和应用能力。

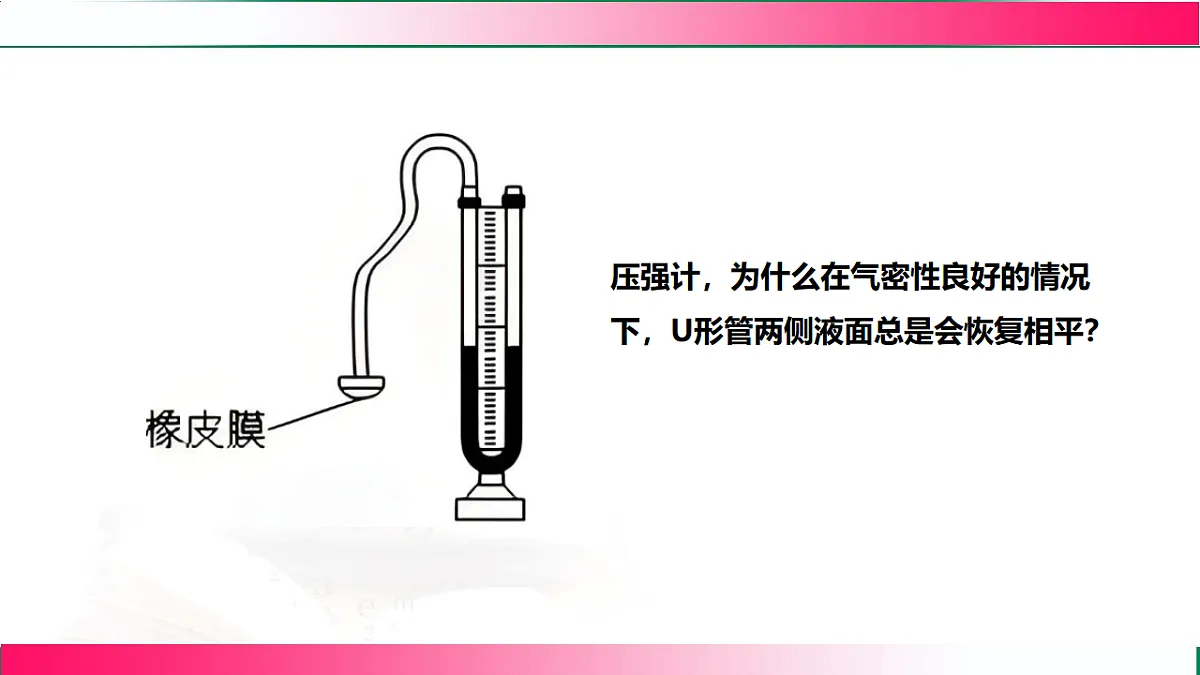

压强计，为什么在气密性良好的情况下，U形管两侧液面总是会恢复相平？

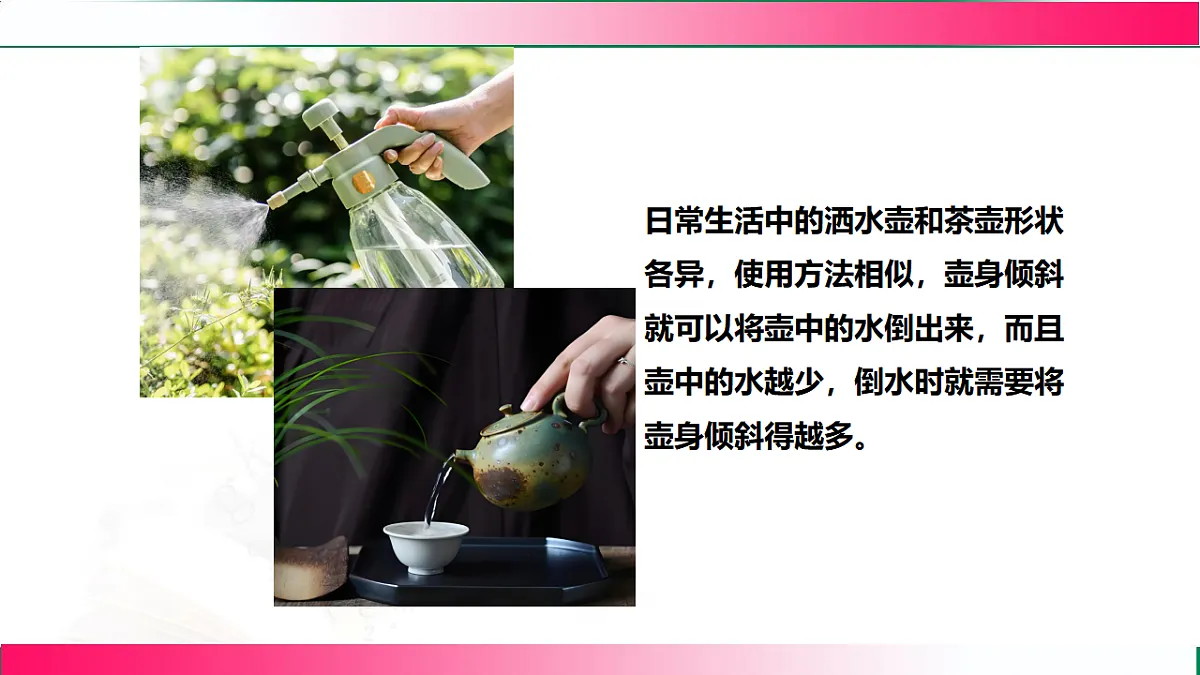

日常生活中的洒水壶和茶壶形状各异，使用方法相似，壶身倾斜就可以将壶中的水倒出来，而且壶中的水越少，倒水时就需要将壶身倾斜得越多。

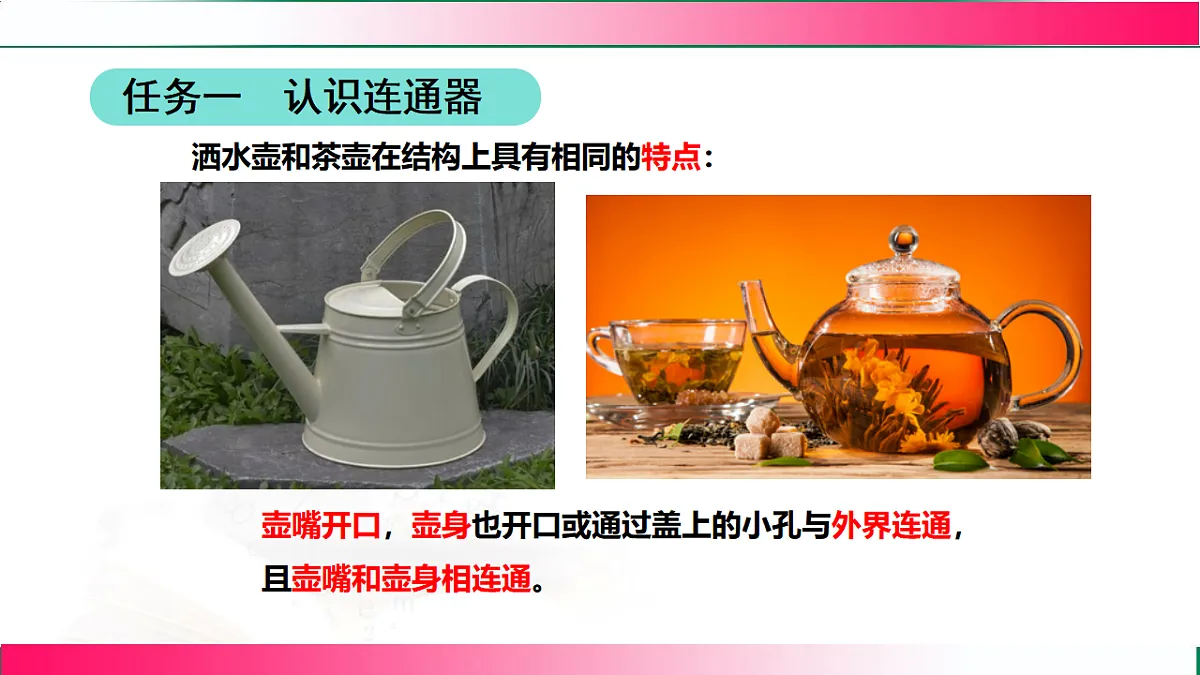

洒水壶和茶壶在结构上具有相同的特点：
壶嘴开口，壶身也开口或通过盖上的小孔与外界连通，且壶嘴和壶身相连通。

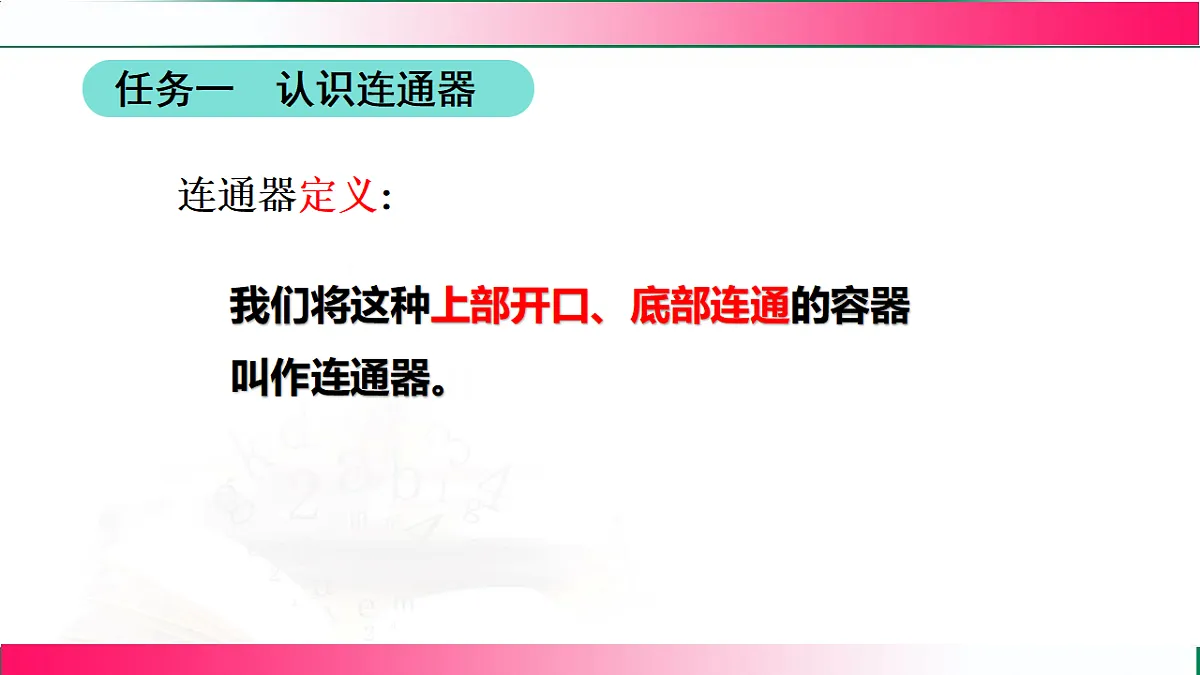

我们将这种上部开口、底部连通的容器叫作连通器。

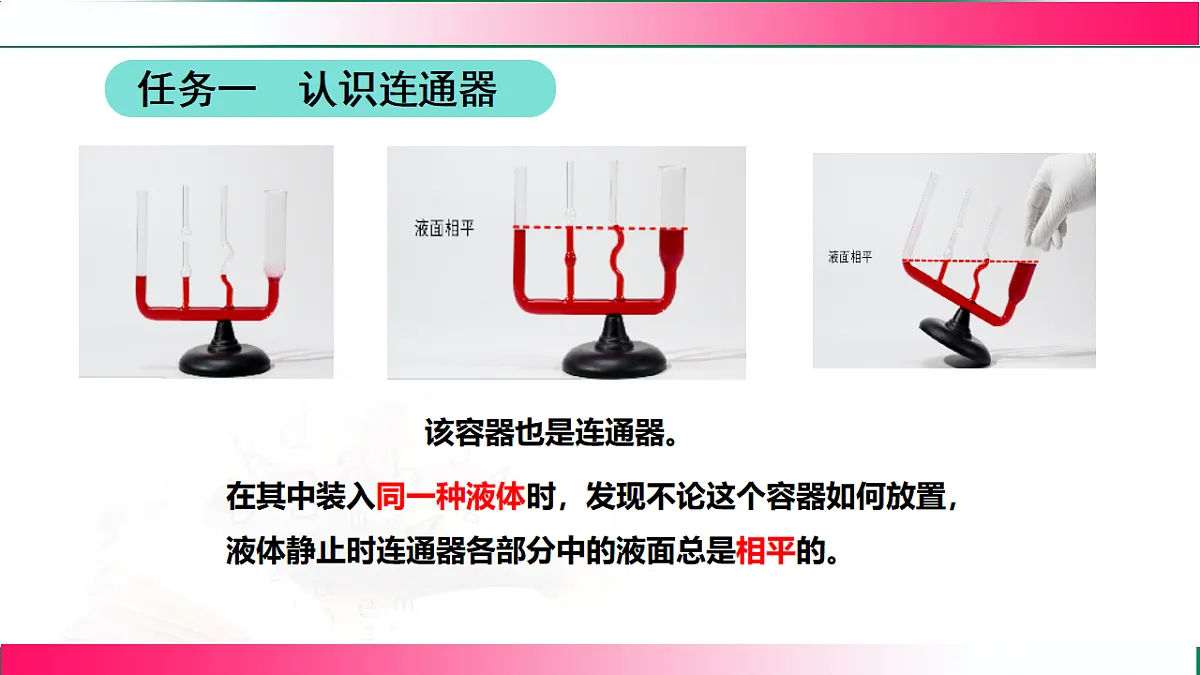

在其中装入同一种液体时，发现不论这个容器如何放置，液体静止时连通器各部分中的液面总是相平的。

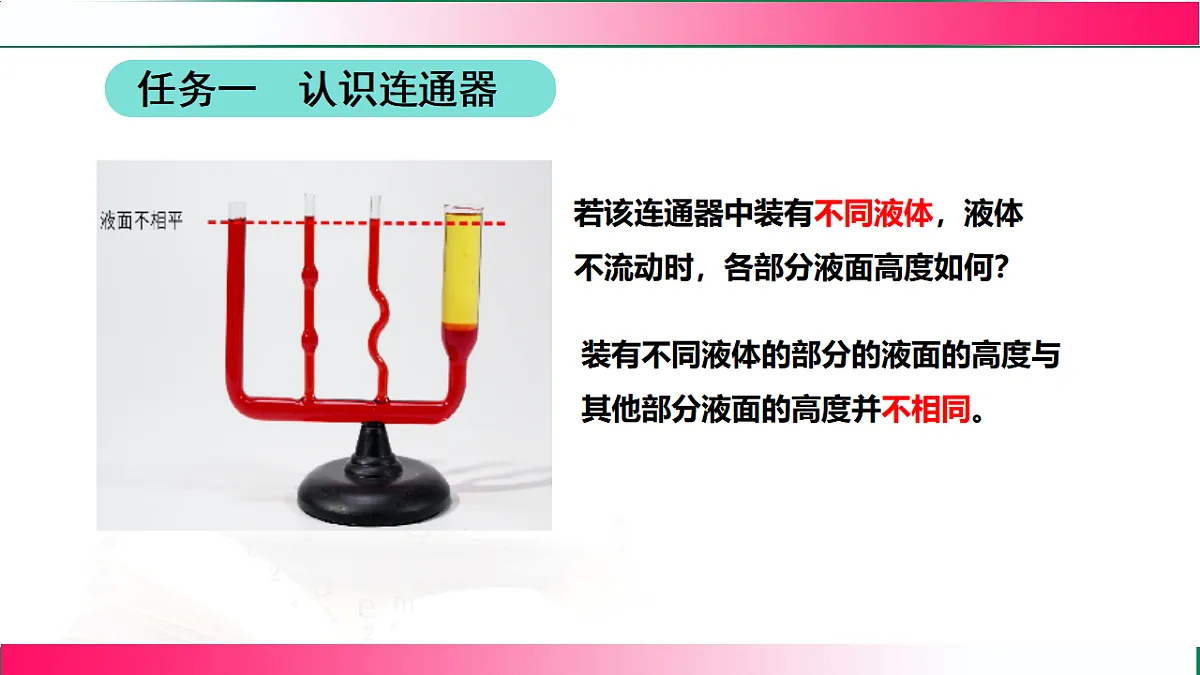

若该连通器中装有不同液体，液体不流动时，各部分液面高度如何？
装有不同液体的部分的液面的高度与其他部分液面的高度并不相同。
向连通器内装入同一种液体，为什么液体静止时液面总是相平的呢?
在连通器中，设想容器左、右两侧假想“液片”连通的部分有一个很薄的“液片”。
液体静止时，液片也静止
ρ液 gh左=ρ液 gh右
1.动手试一试，在透明塑料软管中装入一定量的水，把软管当作连通器，尝试借助此连通器检验墙上的宣传画是否挂正。
透明塑料软管是上端开口下端连通的容器，利用了连通器的原理，连通器中的同种液体自由静止时，液面是相平的，因此，标记下此时两液面的高度一定在同一水平面上。
2.自制人工喷泉。取一段长约50cm的胶皮管，一端接一个带尖嘴的小管，另一端接一个大漏斗(也可以用去掉底部的矿泉水瓶代替)，在大漏斗中装水后便形成了一个人工喷泉。请解释产生此现象的原因，并思考:为了让喷泉产生较好的效果，在制作和操作上应注意哪些问题?
任务二 了解连通器在日常生活中的应用
洗手池下水的回水弯也是典型的连通器
洗手池排水后会存留一些废水在U形回水弯中，使管道中的臭气、病菌等不能进入室内，起到水封的作用。
水封地漏是住宅排水系统的重要部件，它不仅是地面排水器，更是室内必不可少的密封装置。在使用过程中，水封地漏中的存水杯会储存一定量的水，形成水封。
厨房和卫生间是家庭的两大废水产生地，但是它们产生的废水又有着明显的区别，安装的排水设备也会有所区别。了解自己家(或学校)的厨房和卫生间的排水情况，探寻哪些区域安装了排水设备，设备中哪个位置使用了连通器。调查、比较不同地漏的工作原理及使用效果，画出示意图并与同学交流。
为了防洪以及充分利用江河的水来发电和大面积灌溉农田，常需要修建拦河坝，而这样就会阻断江河中的航道，导致船只无法通航。为了解决这个问题，人们利用连通器的原理在坝上修筑了船闸。
任务三 了解连通器在社会生产中的应用
当上游船只驶向下游时，打开上游阀门A，闸室与上游水道构成了一个连通器，上游的水进入闸室；待闸室与上游水面相平，先打开上游闸门，让船进入闸室，再关闭上游阀门A和上游闸门。
打开通向下游的阀门B，放出闸室内多余的水使闸室内的水位和下游的水面相平，然后打开通向下游的闸门，船就可以出船闸了。
当有船需要经船闸从下游到上游时，打开下游阀门B，闸室与下游水道构成了一个连通器，闸室与下游水面相平，先打开下游闸门，让船进入闸室，再关闭下游阀门B和下游闸门。
打开通向上游的阀门A，闸室与上游水道构成了一个连通器，使闸室内的水位和上游的水面相平，然后打开通向上游的闸门。
长江三峡水利枢纽工程是举世瞩目的跨世纪工程，拥有世界上最大的水力发电站和最大的闸室。其上下游水位差可达一百多米。修建双线五级船闸有效保证了长江的通航条件，充分发挥了长江“低成本、大通量”的黄金水道作用。
请查阅资料，了解长江三峡水利枢纽工程的总体概况，包括双线五级船闸的修建原因，垂直升船机主要用于哪类船舶过坝，船舶是如何通过垂直升船机过坝的，三峡工程创造了哪些“世界之最"，采取了哪些水生生态保护措施等。完成调查报告，并与同学交流。
我国长江三峡水利枢纽工程举世闻名。三峡大坝蓄水后的上下游水位差最大可达40层楼的高度。为保障船舶顺利通行，工程技术人员设计了阶梯式船闸和电梯式船闸两种，让“大船爬楼梯，小船乘电梯”。
1. [2024·东方期末] 下列连通器中装有同种液体，静止时，液面位置表示正确的是( )
A. B. C. D.
2.[2024·本溪期末] 如图，甲口处用木塞密封，该容器______（选填“是”或“不是”）连通器。若通过乙口向容器中持续缓慢注水，则____口水先溢出。
软管的一端靠在水塔两侧，当水______时，分别在水塔上与水面相平的位置处作上标记。这是利用了________原理。
（1）该人工喷泉利用了________的原理，当往大
（2）水在喷出后能继续上升是因为水具有______。
（3） 在制作人工喷泉的过程中，在操作上应注意：________________。
（4）若想让水柱喷出水的高度更高些，请你结合所学知识，说出一个可行的方法：______________________________。
增大尖嘴小管与漏斗口的高度差
任务二 了解连通器在日常生活中的应用
5. 如图所示的实例中，不是利用连通器原理工作的是( )
A. 电热水器的水位计
6.[2024·南昌期末] 如图是茶艺表演的长嘴铜壶，根据________原理可以装水至______（选填“壶嘴”或“壶盖”）处。
连通器
7.[2024·吕梁期末] 人们自制汲水桶的简化图如图所示（连杆的质量较大），当空桶浸入水中时，连杆在______的作用下下沉，桶中装满水后，提起连杆达到汲水的目的。水进入汲水桶中，这是利用了________原理。
8. 综合实践小组通过调查获得了几种常见的地漏装置原理图。
（1）如图甲、乙所示是传统地漏，它们是利用________ 原理进行水封，避免异味进入室内的。
（2）如图丙所示是翻板地漏，利用______在有水的情况下翻板打开，没水的情况下翻板闭合（如图丁），达到密封的效果。
（3）一次，小明全家外出旅行，一段时间后回到家中闻到卫生间有下水道返上来的“异味”，经排
向地漏的存水杯中注入水
查“异味”来自地漏（地漏及其连接均完好），则小明家安装的地漏是____（选填“乙”或“丙”）。小明想出一个简单可行的办法，马上就解决了地漏“返味”的问题，并且不影响地漏的正常使用。他的做法是_________________________。
【点拨】一段时间后，小明回到家中闻到卫生间有下水道返上来的“异味”，是因为时间太长，地漏中的水由于蒸发而变干，故小明家安装的地漏是乙；解决的办法是向地漏的存水杯中注入一些水，重新用水将上下隔开。
任务三 了解连通器在社会生产中的应用
9. [2024·晋中期中] 灵渠作为世界上最早的有闸运河，船闸对于河道的通畅功不可没。降水的季节，河道具有一定落差，低水位易导致
航船爬升困难，人们开始在灵渠上修建具有船闸功能的设施——陡门，如图所示。通过陡门的开启与封闭，调节水位，保证船只不受水位落差影响而顺利通行。陡门利用了________原理，当陡门开启后上下游的水位会______。
10. “云雾润蒸趵突泉”， “云雾”是水蒸气______形成的。但随着春旱的持续，趵突泉的地下水位一直下跌。为此，各水库每天向南部山区渗漏带回灌补源约30万吨水。如图
所示是趵突泉与渗漏带位置关系图，回灌补源得以实施,这是________原理。
上端开口、底部相连通的容器叫作连通器；应用：茶壶等
连通器中注入同种液体，当液体静止时，连通器各部分中的液面总是相平的
