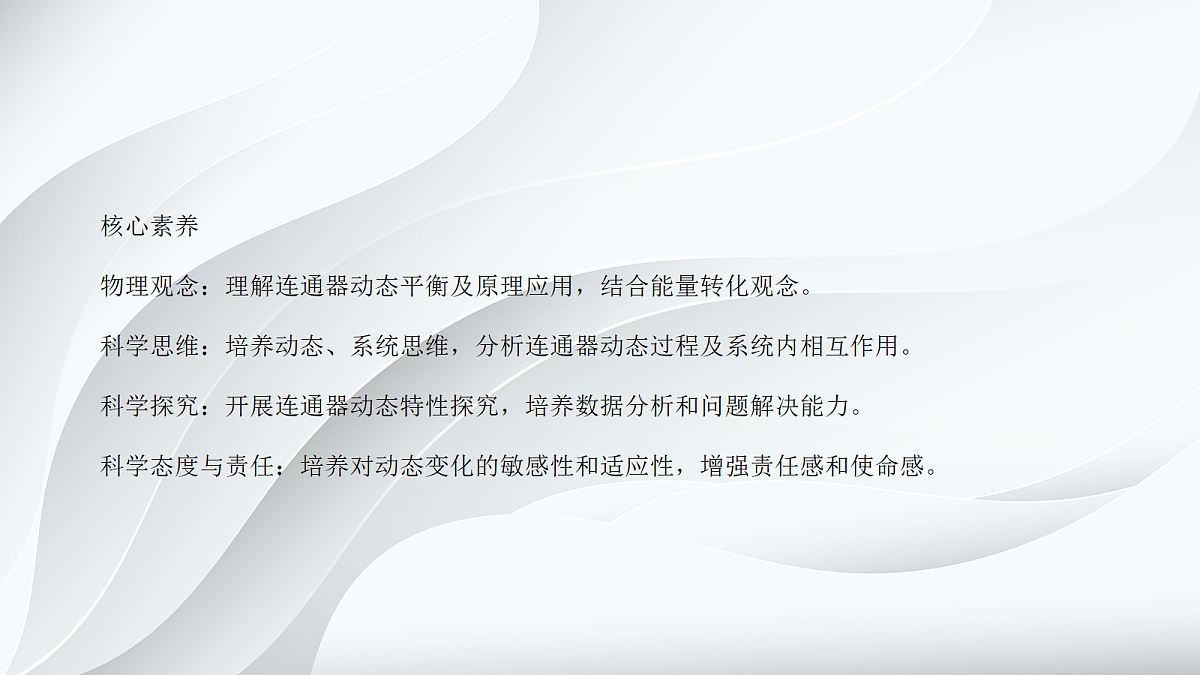

核心素养物理观念：理解连通器动态平衡及原理应用，结合能量转化观念。科学思维：培养动态、系统思维，分析连通器动态过程及系统内相互作用。科学探究：开展连通器动态特性探究，培养数据分析和问题解决能力。科学态度与责任：培养对动态变化的敏感性和适应性，增强责任感和使命感。

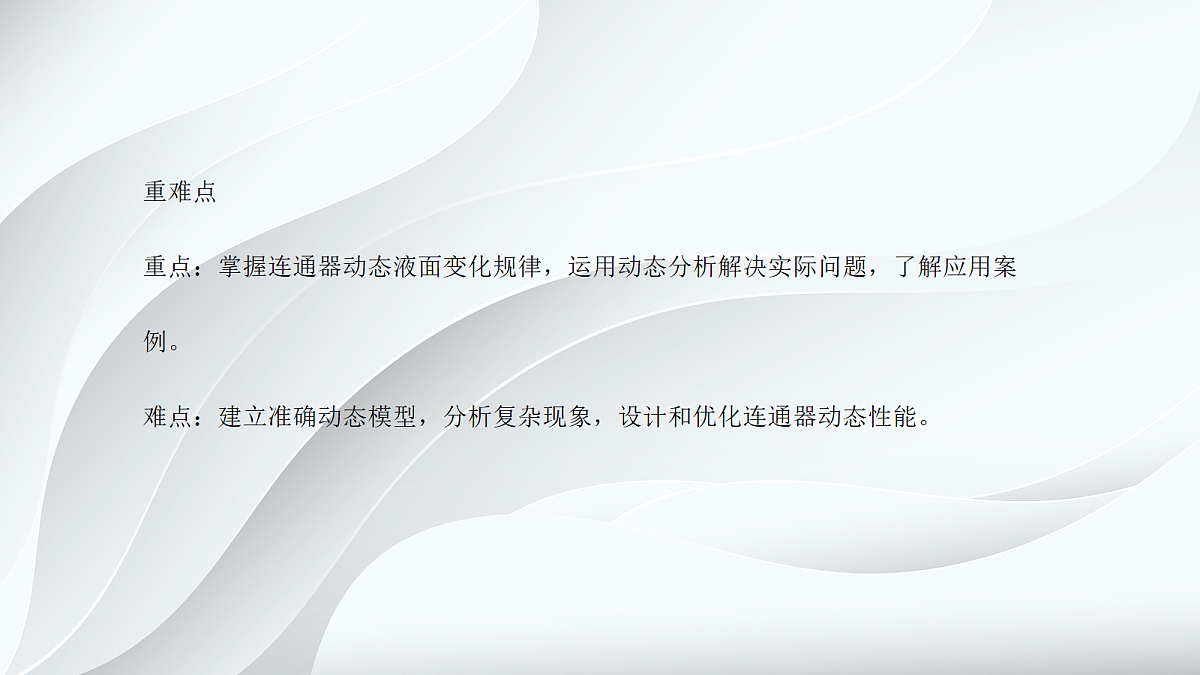

重难点重点：掌握连通器动态液面变化规律，运用动态分析解决实际问题，了解应用案例。难点：建立准确动态模型，分析复杂现象，设计和优化连通器动态性能。

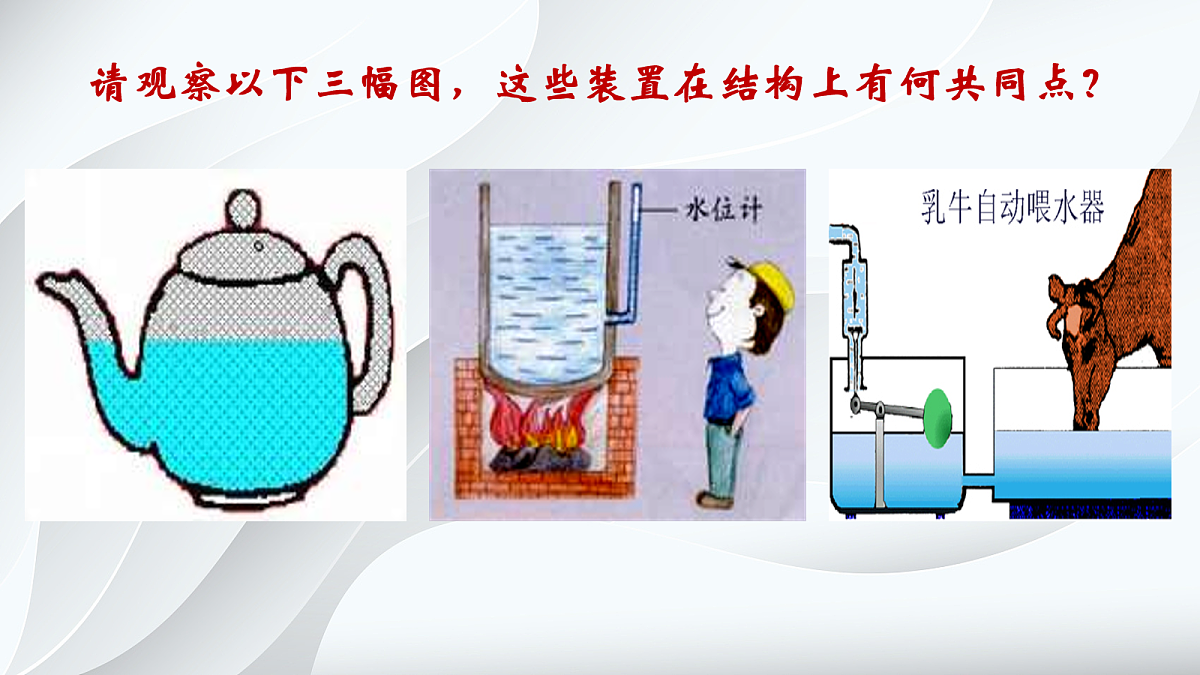

请观察以下三幅图，这些装置在结构上有何共同点？

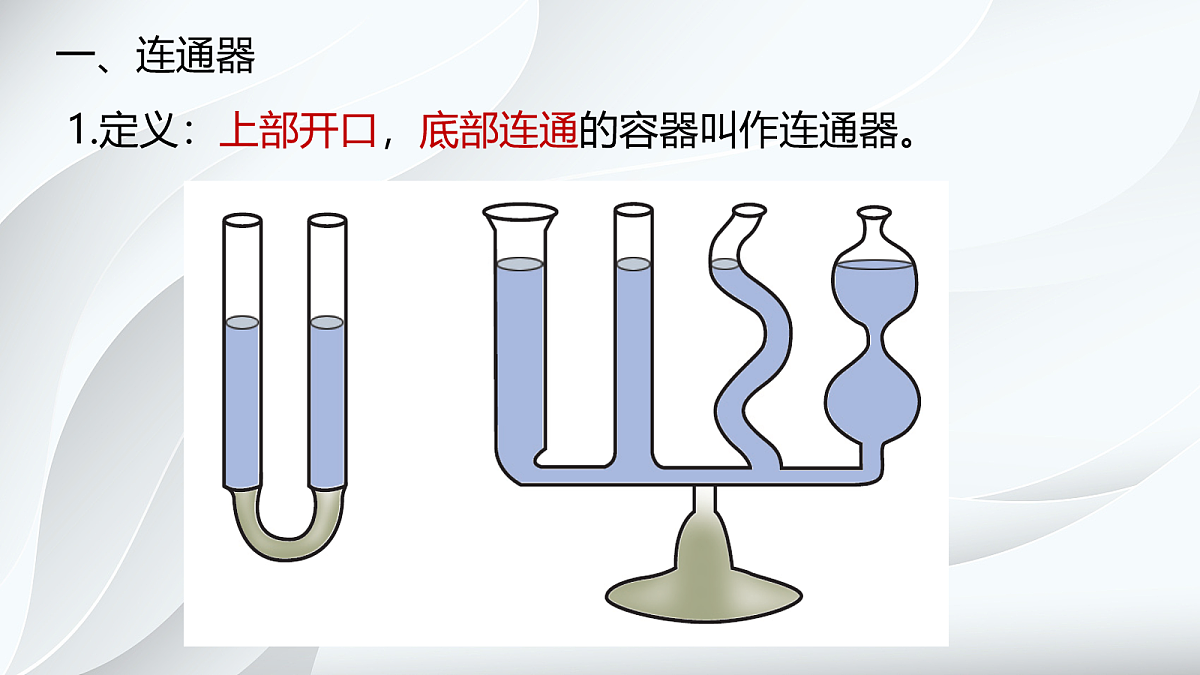

1.定义：上部开口，底部连通的容器叫作连通器。

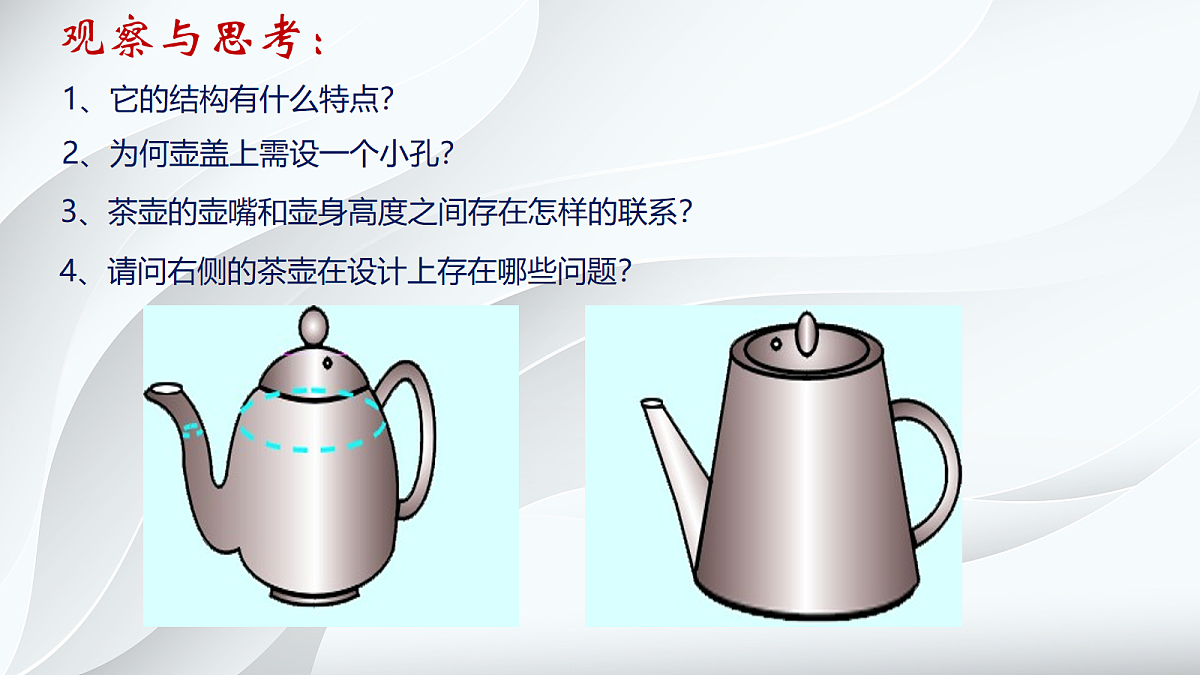

1、它的结构有什么特点？
3、茶壶的壶嘴和壶身高度之间存在怎样的联系？
2、为何壶盖上需设一个小孔？
4、请问右侧的茶壶在设计上存在哪些问题？

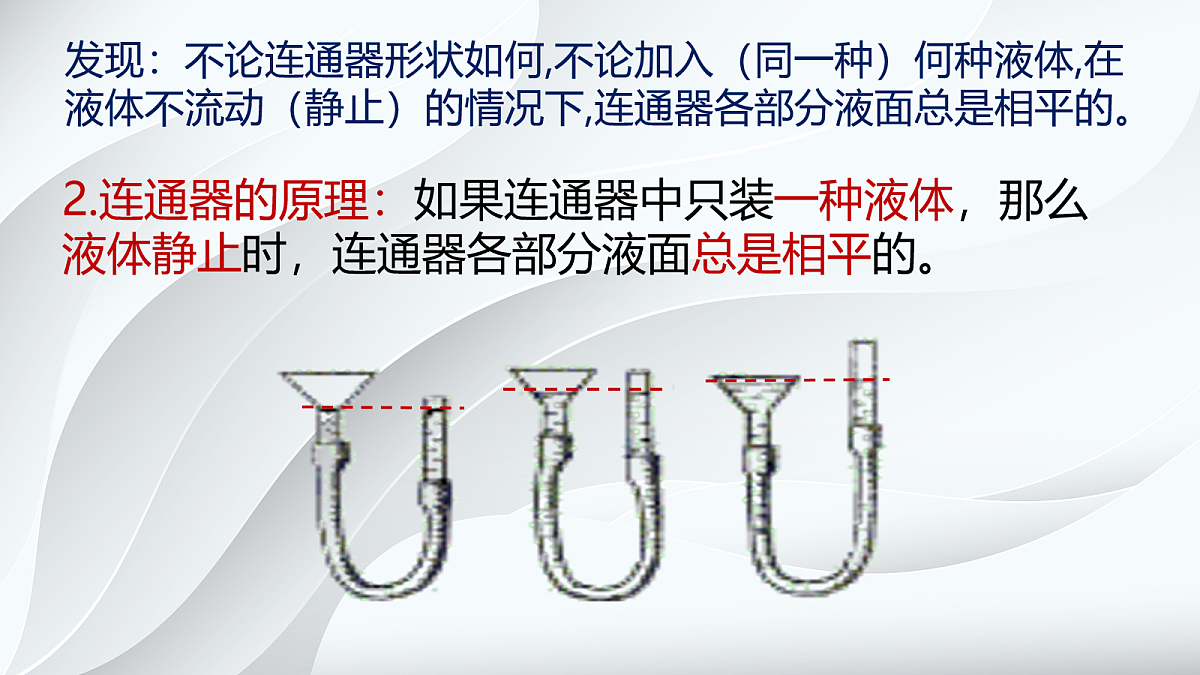

发现：不论连通器形状如何,不论加入（同一种）何种液体,在液体不流动（静止）的情况下,连通器各部分液面总是相平的。
2.连通器的原理：如果连通器中只装一种液体，那么液体静止时，连通器各部分液面总是相平的。
为何静止状态下的连通器内部液体表面总是保持水平呢？
当液体静止时，二力平衡：
电热水器中哪部分充当了连通器的角色？电热水器的水位计与水箱共同形成了连通器。水位计显示的水面高度反映了水箱内剩余水量的多少。
下水道的哪部分是连通器？回水弯是一个连通器。回水弯有什么作用？阻止下水道中的有害气体进入屋内。
水塔供水机制是怎样的？当水龙头开启时，形成连通器效应，水位会升至与水塔内水位相同高度，从而持续供应。水塔设计需满足哪些条件？水塔的高度必须超过周边的建筑物。
牲畜自动饮水器的工作原理是什么？当牲畜饮水导致水槽水位降低时，浮球也会相应地下沉。这一动作通过杠杆作用使得活塞向上移动，从而推动水从管道中流出，进而对水槽进行补充。
　　船从下游到上游时：　　先打开________，使______和_______形成连通器；　　闸室水位与下游水位等高时，开启___________，关闭__________，船驶入闸室内，关闭___________；　　打开_________，使______和______形成连通器；　　闸室水位与上游水位等高时，开启___________，关闭___________，船驶出闸室，通过船闸。
