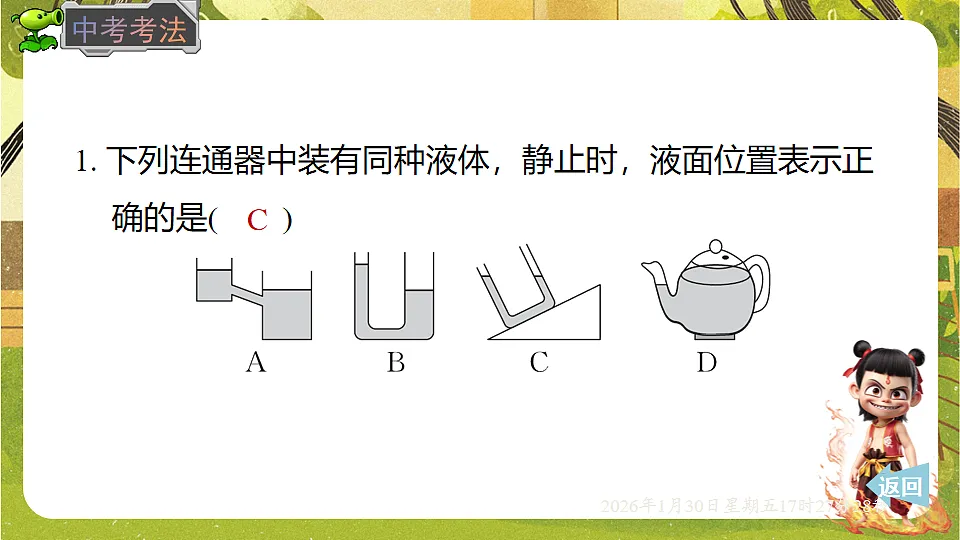

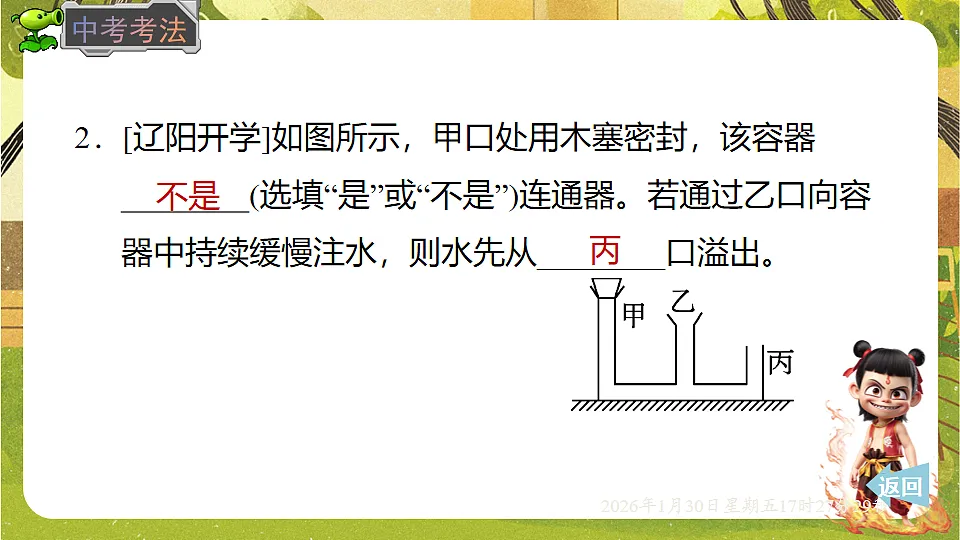

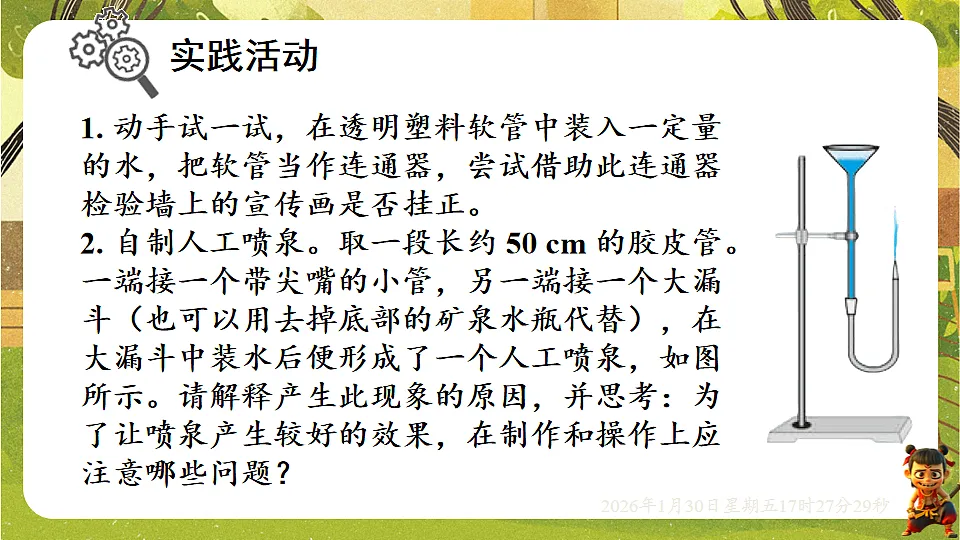

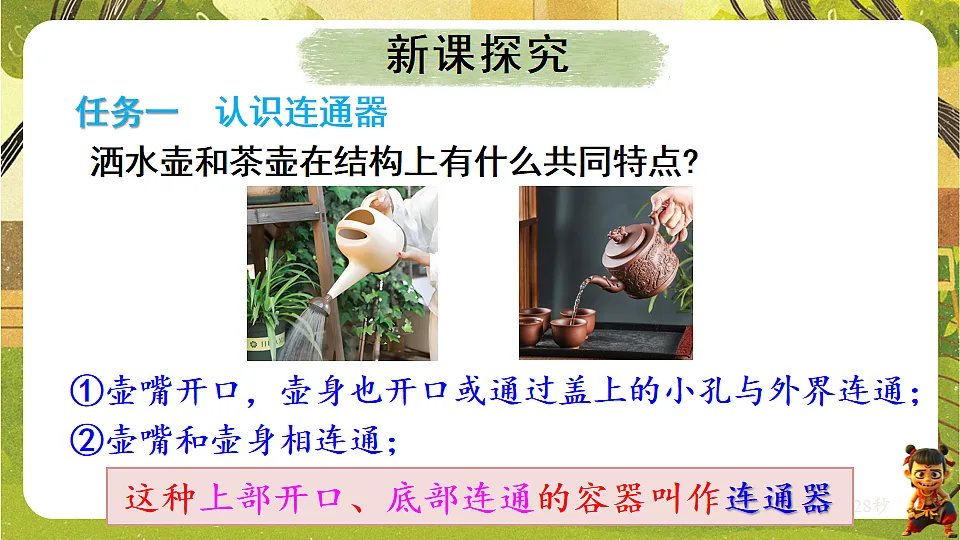

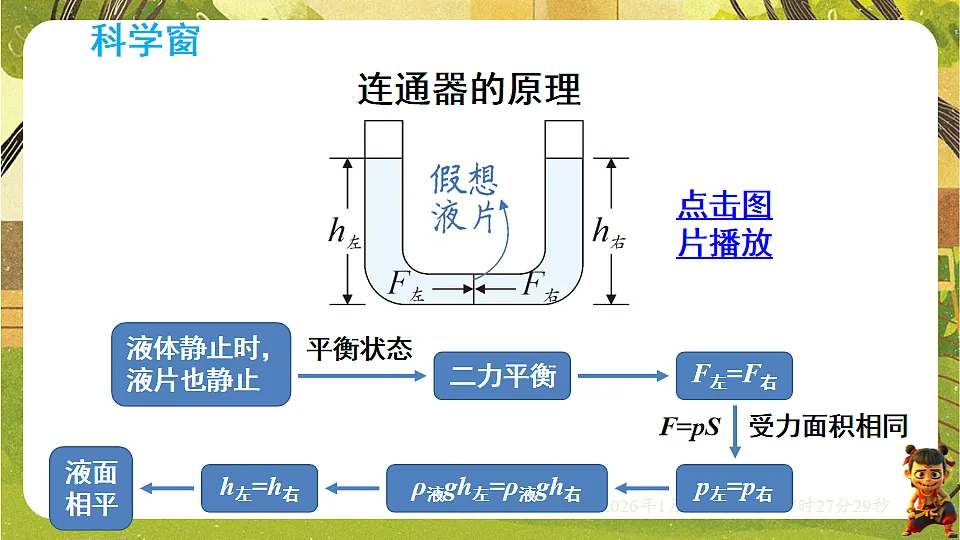

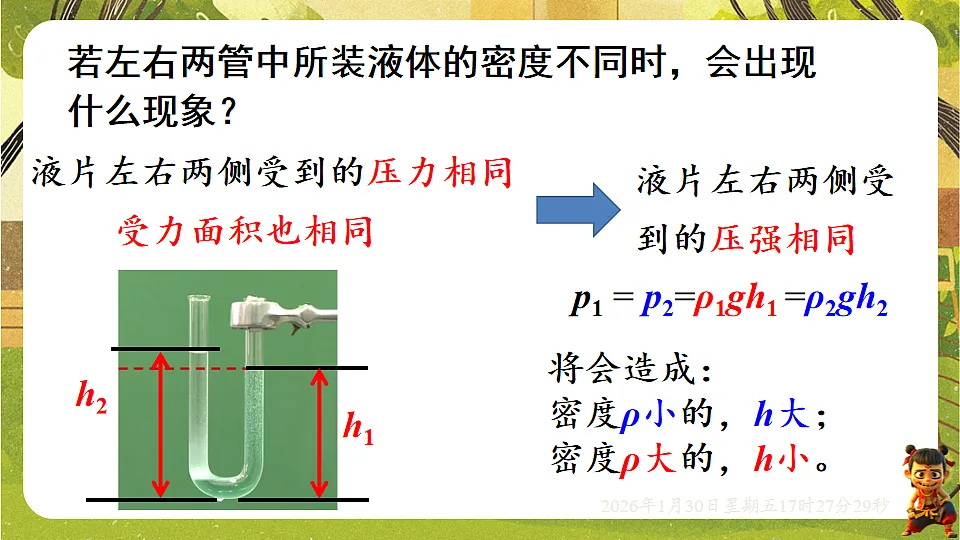

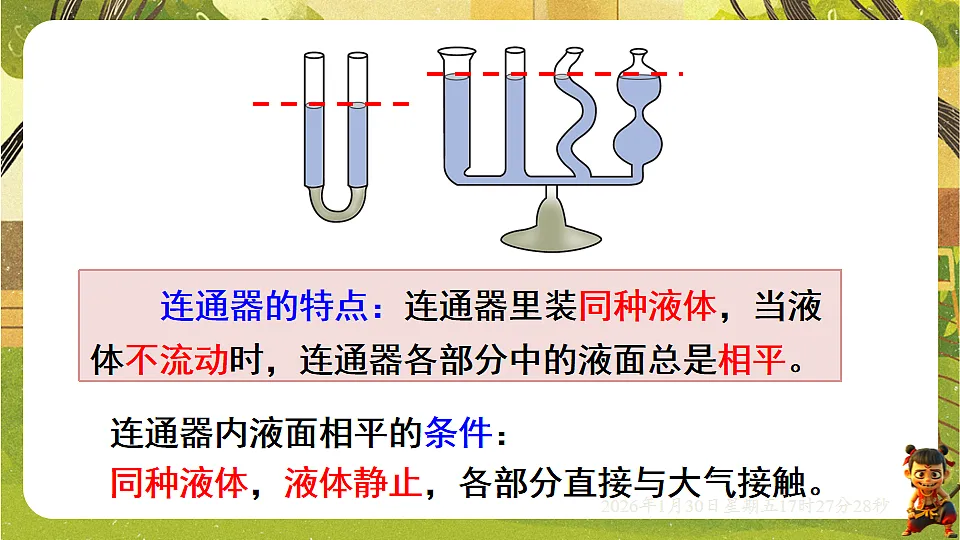

北师大版（新教材）物理8年级下册培优备精做课件8.3探寻连通器第八章 压强和浮力授课教师： Home . 班 级： 八年级（---）班 . 时 间： . 2026年2月1日任务一 认识连通器洒水壶和茶壶在结构上有什么共同特点?①壶嘴开口，壶身也开口或通过盖上的小孔与外界连通；②壶嘴和壶身相连通； 连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平。连通器内液面相平的条件：同种液体，液体静止，各部分直接与大气接触。1. 下列连通器中装有同种液体，静止时，液面位置表示正确的是(　　)C 返回连通器的原理液体静止时，液片也静止平衡状态二力平衡F左=F右F=pS受力面积相同p左=p右ρ液gh左=ρ液gh右h左=h右液面相平点击图片播放科学窗若左右两管中所装液体的密度不同时，会出现什么现象？液片左右两侧受到的压力相同受力面积也相同液片左右两侧受到的压强相同p1 = p2=ρ1gh1 =ρ2gh2 将会造成：密度ρ小的，h大；密度ρ大的，h小。实践活动1. 动手试一试，在透明塑料软管中装入一定量的水，把软管当作连通器，尝试借助此连通器检验墙上的宣传画是否挂正。2. 自制人工喷泉。取一段长约 50 cm 的胶皮管。一端接一个带尖嘴的小管，另一端接一个大漏斗（也可以用去掉底部的矿泉水瓶代替），在大漏斗中装水后便形成了一个人工喷泉，如图所示。请解释产生此现象的原因，并思考：为了让喷泉产生较好的效果，在制作和操作上应注意哪些问题？2．[辽阳开学]如图所示，甲口处用木塞密封，该容器________(选填“是”或“不是”)连通器。若通过乙口向容器中持续缓慢注水，则水先从________口溢出。不是 返回丙点击图片观看视频任务二 了解连通器在日常生活中的应用连通器在日常生活中的应用非常广泛。你知道下图的装置是如何利用连通器原理工作的吗？水位计电热水器的水位计和水箱构成了连通器。 通过水位计上水面的高低指示水箱中剩余水的多少。3．如图所示的是某电影中的场景，为了在水塔两侧找到同一水平线上A、B两点作为爆破点，一名工人用一根足够长的透明塑料软管，在其中灌入适量的水(水中无气泡)，与另一名工人各持软管的一端靠在水塔两侧，当水________时，分别在水塔上与水面________的位置处作上标记。静止 返回相平水塔是如何给周围建筑供水的？ 在打开水龙头的时候，形成了连通器的结构，水要上升到和水塔中的水一样高，因此可以不断地流出来。设计水塔有什么要求？水塔要比周围的建筑高。两水槽构成连通器，水位不相平时水就能流动，使右边水槽中始终有水。你还能举出哪些在日常生活中应用连通器的实例？牲畜自动饮水器 洗手池下水的回水弯属于连通器，洗手池排水后会存留一些废水在U形回水弯中，起到水封的作用，使管道中的臭气、病菌等不能进入室内。水封地漏是怎样实现密封效果的？实践活动 厨房和卫生间是家庭的两大废水产生地，但是它们产生的废水又有着明显的区别，安装的排水设备也会有所区别。了解自己家（或学校）的厨房和卫生间的排水情况，探寻哪些区域安装了排水设备，设备中哪个位置使用了连通器。调查、比较不同地漏的工作原理及使用效果，画出示意图并与同学交流。4. 在一段长50 cm左右的胶皮管一端接一个顶端开口的尖嘴小管，另一端接一个大漏斗，这样便做成了一个人工喷泉，如图所示。(1)当往大漏斗灌水超过________(选填“A”“B”或“C”)点时，尖嘴小管开始喷水。(2)水在喷出后能继续上升是因为水具有________。(3)在制作人工喷泉的过程中，在操作上应注意：_________________。B惯性连接处要密封好(4)若想让水柱喷出水的高度更高些，请你结合所学知识，写出一个可行的方法：_________________________________________。 返回增大尖嘴小管与漏斗口的高度差(合理即可)世界上最大的人造连通器——三峡船闸任务三 了解连通器在社会生产中的应用船闸原理点击图片观看视频5.如图所示的实例中，不是利用连通器原理工作的是(　　)C 返回6．如图所示的是茶艺表演的长嘴铜壶，根据________原理可以装水至________(选填“壶嘴”或“壶盖”)处。连通器壶盖 返回7．人们自制的汲水桶的简化图如图(连杆的质量较大)，当空桶浸入水中时，连杆在________的作用下下沉，桶中装满水后，提起连杆达到汲水的目的。水进入汲水桶中，这是利用了__________原理。重力连通器 返回8. 综合实践小组通过调查获得了几种常见的地漏装置原理图。(1)如图甲、乙所示的是传统地漏，________(选填“甲”“乙”或“甲、乙都”)是利用连通器原理进行水封从而避免异味进入室内的。甲、乙都(2)如图丙所示的是翻板地漏，利用________在有水的情况下翻板打开，没水的情况下翻板闭合(如图丁所示)，达到密封的效果。重力(3)一次，小明全家外出旅行，一段时间后回到家中闻到卫生间有下水道返上来的“异味”，经排查“异味”来自地漏(地漏及其连接均完好)，则小明家安装的地漏是________(选填“乙”或“丙”)。小明想出一个简单可行的办法，马上就解决了地漏“返味”的问题，并且不影响地漏的正常使用。他的做法是________________________。乙向地漏的存水杯中注入水 返回【点拨】一段时间后，小明回到家中闻到卫生间有下水道返上来的“异味”，是因为时间太长，地漏中的水由于蒸发而变干，故小明家安装的地漏是乙；解决的办法是向地漏的存水杯中注入一些水，重新用水将上下隔开。9. 灵渠是世界上最早的有闸运河，船闸对于河道的通畅功不可没。降水的季节，河道具有一定落差，低水位易导致航船爬升困难，人们开始在灵渠上修建具有船闸功能的设施——陡门，如图所示。通过陡门的开启与封闭，调节水位，保证船只不受水位落差影响而顺利通行。陡门利用了________原理，当陡门开启后上下游的水位会________。连通器相平 返回10.如图甲所示的是我国古代三大水利工程之一——陕西泾阳的郑国渠，图乙是郑国渠跨路面两侧的截面示意图，两侧水渠和中间的涵洞可以看作一个________。若左侧水渠中液面到达A处，则右侧水渠的液面在________(选填“B”“C”或“D”)处。连通器 返回C定义：上端开口，下端连通的容器连通器特点：装同种液体且液体不流动时，连通器各部分中的液面总是相平的。生活中的应用茶壶锅炉水位计洗手池的回水弯自来水供水系统牲畜自动喂水器船闸
