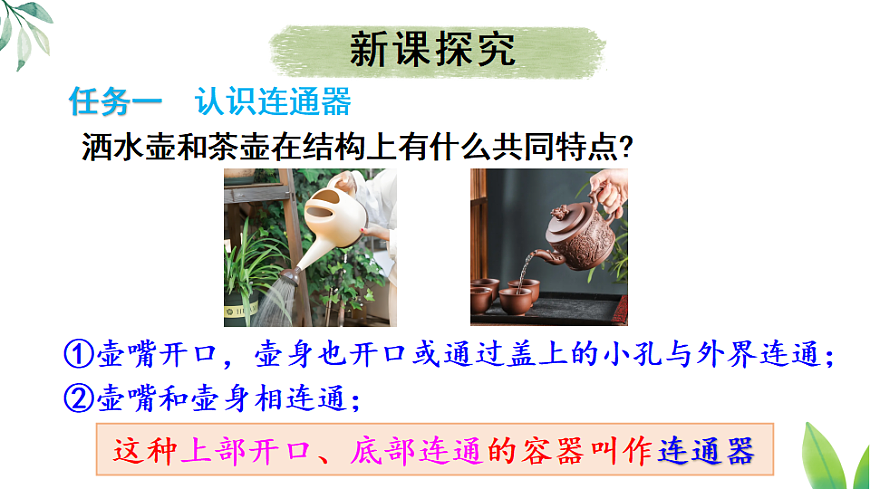

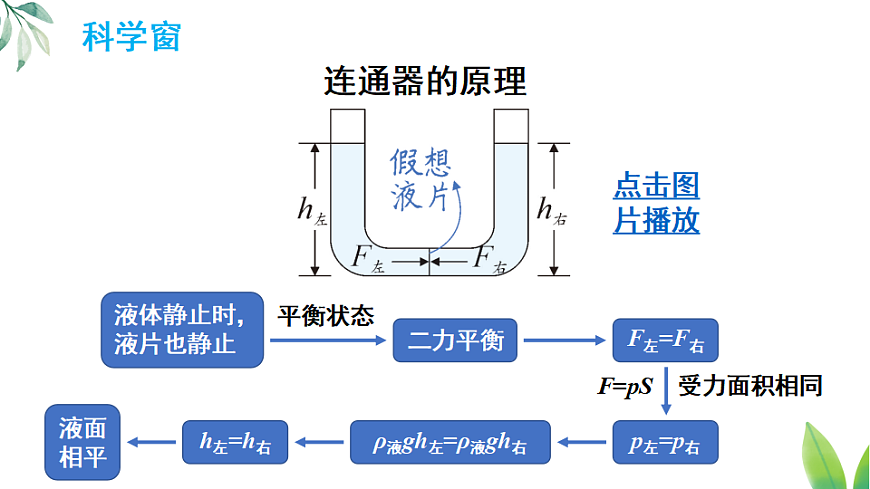

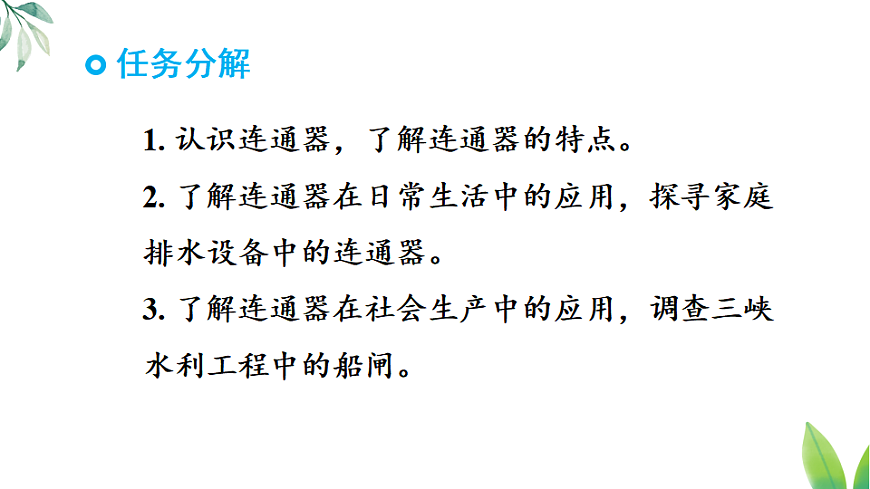

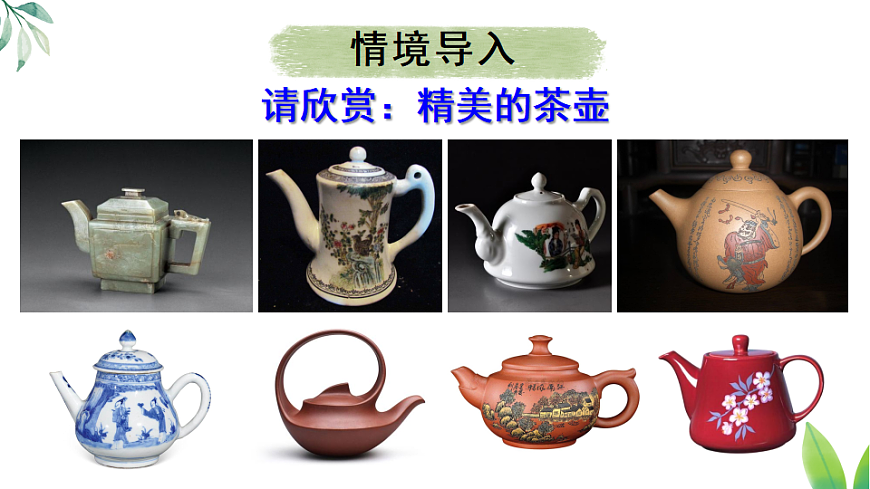

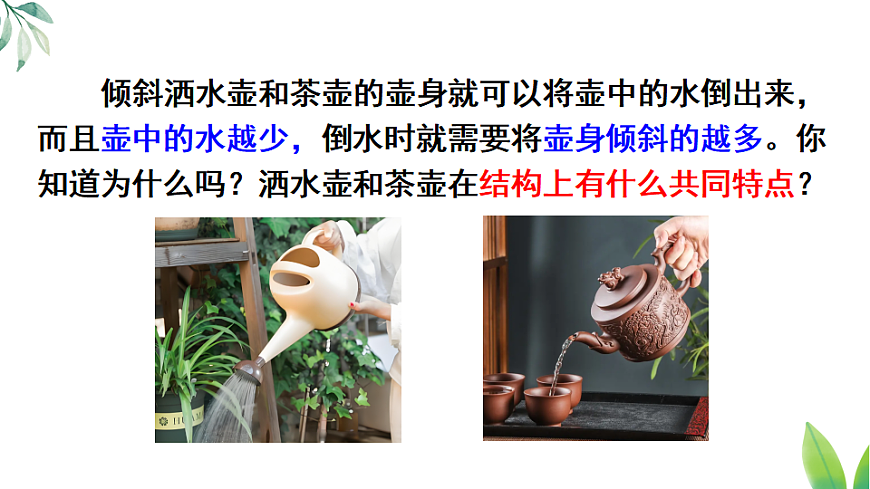

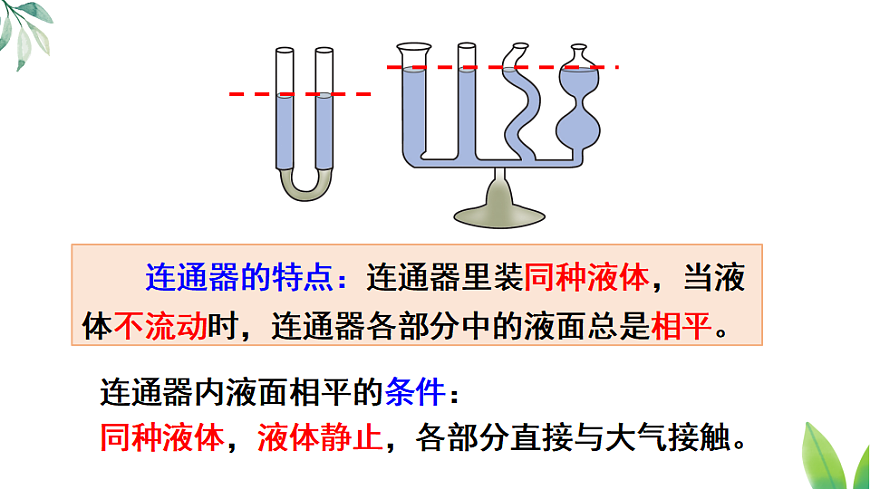

第三节 探寻连通器跨学科实践请欣赏：精美的茶壶 倾斜洒水壶和茶壶的壶身就可以将壶中的水倒出来，而且壶中的水越少，倒水时就需要将壶身倾斜的越多。你知道为什么吗？洒水壶和茶壶在结构上有什么共同特点？1. 认识连通器，了解连通器的特点。2. 了解连通器在日常生活中的应用，探寻家庭排水设备中的连通器。3. 了解连通器在社会生产中的应用，调查三峡水利工程中的船闸。任务一 认识连通器洒水壶和茶壶在结构上有什么共同特点?①壶嘴开口，壶身也开口或通过盖上的小孔与外界连通；②壶嘴和壶身相连通；点击图片播放连通器 连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平。连通器内液面相平的条件：同种液体，液体静止，各部分直接与大气接触。连通器的原理液体静止时，液片也静止平衡状态二力平衡F左=F右F=pS受力面积相同p左=p右ρ液gh左=ρ液gh右h左=h右液面相平点击图片播放科学窗若左右两管中所装液体的密度不同时，会出现什么现象？液片左右两侧受到的压力相同受力面积也相同液片左右两侧受到的压强相同p1 = p2=ρ1gh1 =ρ2gh2 将会造成：密度ρ小的，h大；密度ρ大的，h小。实践活动1. 动手试一试，在透明塑料软管中装入一定量的水，把软管当作连通器，尝试借助此连通器检验墙上的宣传画是否挂正。2. 自制人工喷泉。取一段长约 50 cm 的胶皮管。一端接一个带尖嘴的小管，另一端接一个大漏斗（也可以用去掉底部的矿泉水瓶代替），在大漏斗中装水后便形成了一个人工喷泉，如图所示。请解释产生此现象的原因，并思考：为了让喷泉产生较好的效果，在制作和操作上应注意哪些问题？任务二 了解连通器在日常生活中的应用连通器在日常生活中的应用非常广泛。你知道下图的装置是如何利用连通器原理工作的吗？水位计电热水器的水位计和水箱构成了连通器。 通过水位计上水面的高低指示水箱中剩余水的多少。水塔是如何给周围建筑供水的？ 在打开水龙头的时候，形成了连通器的结构，水要上升到和水塔中的水一样高，因此可以不断地流出来。设计水塔有什么要求？水塔要比周围的建筑高。两水槽构成连通器，水位不相平时水就能流动，使右边水槽中始终有水。你还能举出哪些在日常生活中应用连通器的实例？牲畜自动饮水器 洗手池下水的回水弯属于连通器，洗手池排水后会存留一些废水在U形回水弯中，起到水封的作用，使管道中的臭气、病菌等不能进入室内。水封地漏是怎样实现密封效果的？实践活动 厨房和卫生间是家庭的两大废水产生地，但是它们产生的废水又有着明显的区别，安装的排水设备也会有所区别。了解自己家（或学校）的厨房和卫生间的排水情况，探寻哪些区域安装了排水设备，设备中哪个位置使用了连通器。调查、比较不同地漏的工作原理及使用效果，画出示意图并与同学交流。世界上最大的人造连通器——三峡船闸任务三 了解连通器在社会生产中的应用船闸原理实践活动 长江三峡水利枢纽工程是举世瞩目的跨世纪工程，拥有世界上最大的水力发电站和最大的闸室。如图所示的三峡船闸，其上下游水位差可达一百多米。修建双线五级船闸有效保证了长江的通航条件，充分发挥了长江“低成本、大通量”的黄金水道作用。请你查阅资料，了解长江三峡水利枢纽工程的总体概况，包括双线五级船闸的修建原因，垂直升船机主要用于哪类船舶过坝，船舶是如何通过垂直升船机过坝的，三峡工程创造了哪些“世界之最”，采取了哪些水生生态保护措施等。完成调查报告，并与同学交流。【点击画面观看】1.如下图所示的容器中装有同种液体，当液体不流动时液面位置正确的是（ ）。BDABCD2.如下图所示的器具或装置中，主要利用连通器原理工作的是（ ）。ABCA. 锅炉水位计B. 茶壶C. 牲畜自动饮水器D. 微小压强计3.南水北调工程是我国的重大战略性基础设施，分东、中、西三条线路，中线工程从丹江口水库出发，穿越黄河，一路北上到达北京。在渠水贯穿黄河时，工程师设计了如下图所示的穿黄隧道，这个隧道由于具有___________的特征，实现了渠水全程自流请你举出与穿黄隧道工作原理相同的其他实例。连通器解：船闸、茶壶、洗手池的回水弯等。4.自然界中有一些天然喷泉，形成了美丽的自然景观，如镇江的中泠泉、杭州的虎跑泉、北京的玉泉、大理的蝴蝶泉等。山东济南泉水众多，故有“泉城”之称。其中趵突泉（下图）是济南三大名胜之一，位居济南七十二名泉之首。在趵突泉附近还散布着金线泉、漱玉泉等数十个名泉，构成了趵突泉泉群。请查阅相关资料，从济南周边的地形、水文特点等方面出发，尝试分析、说明趵突泉泉群形成的原因。解：趵突泉泉群的形成原因主要包括地形、岩层和地质结构等多方面的因素。济南的地形特点是南高北低，这种地形使得地下水从南部山区向北部城区源源不断地汇集，形成了丰富的地下水资源‌。其次，‌岩层和地质结构‌也对趵突泉泉群的形成起到了关键作用。南部山区广泛分布的石灰岩具有可溶性，受降雨和水流侵蚀形成溶孔、溶洞等岩溶通道。这些通道使得地下水能够顺畅地流向北部城区。最后，南部山区的降水和周边河流为泉水提供了充足的水源，这些水源通过岩溶通道和地下水流汇集到北部城区，最终通过岩溶天窗涌出地表，形成了趵突泉泉群‌。定义：上端开口，下端连通的容器连通器特点：装同种液体且液体不流动时，连通器各部分中的液面总是相平的。生活中的应用茶壶锅炉水位计洗手池的回水弯自来水供水系统牲畜自动喂水器船闸1.从教材习题中选取；2.完成练习册本课时的习题.
