八年级下册（北师大版2024）物理 优质课件 8.3 探寻连通器

这是一份北师大版（2024）八年级下册（2024）探寻连通器背景图ppt课件，共21页。PPT课件主要包含了你认识他们吗，连通器，连通器的原理，生活中的实例，三峡的五级船闸，船从上游驶来等内容，欢迎下载使用。

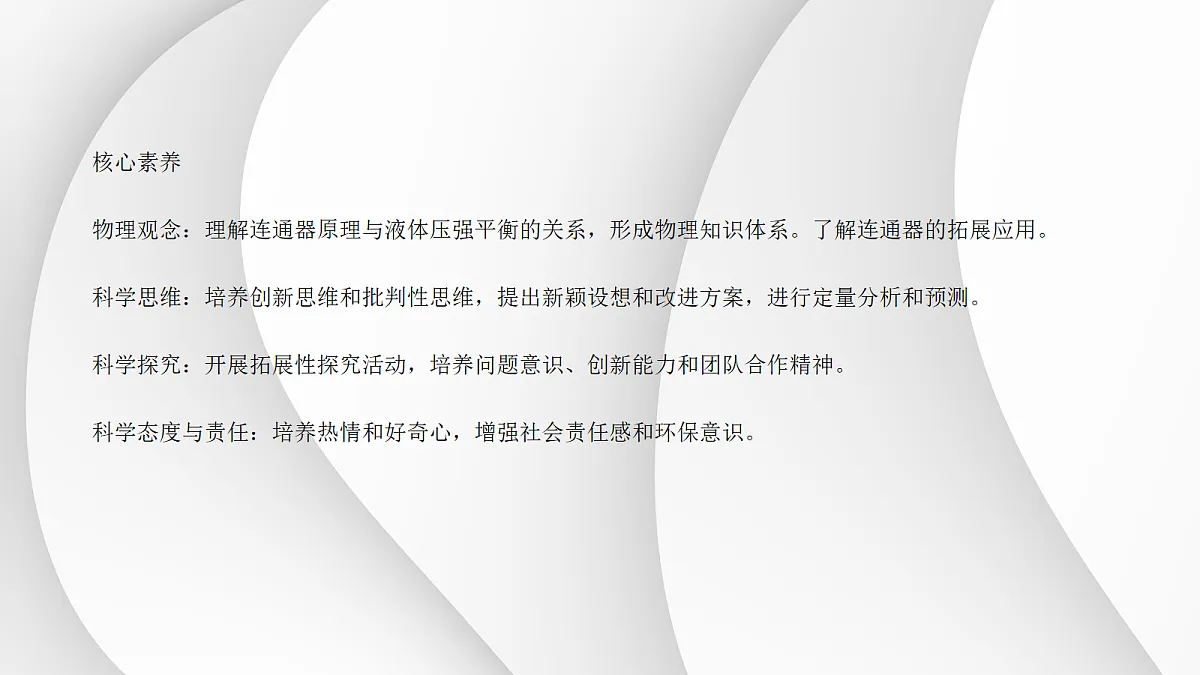

核心素养物理观念：理解连通器原理与液体压强平衡的关系，形成物理知识体系。了解连通器的拓展应用。科学思维：培养创新思维和批判性思维，提出新颖设想和改进方案，进行定量分析和预测。科学探究：开展拓展性探究活动，培养问题意识、创新能力和团队合作精神。科学态度与责任：培养热情和好奇心，增强社会责任感和环保意识。

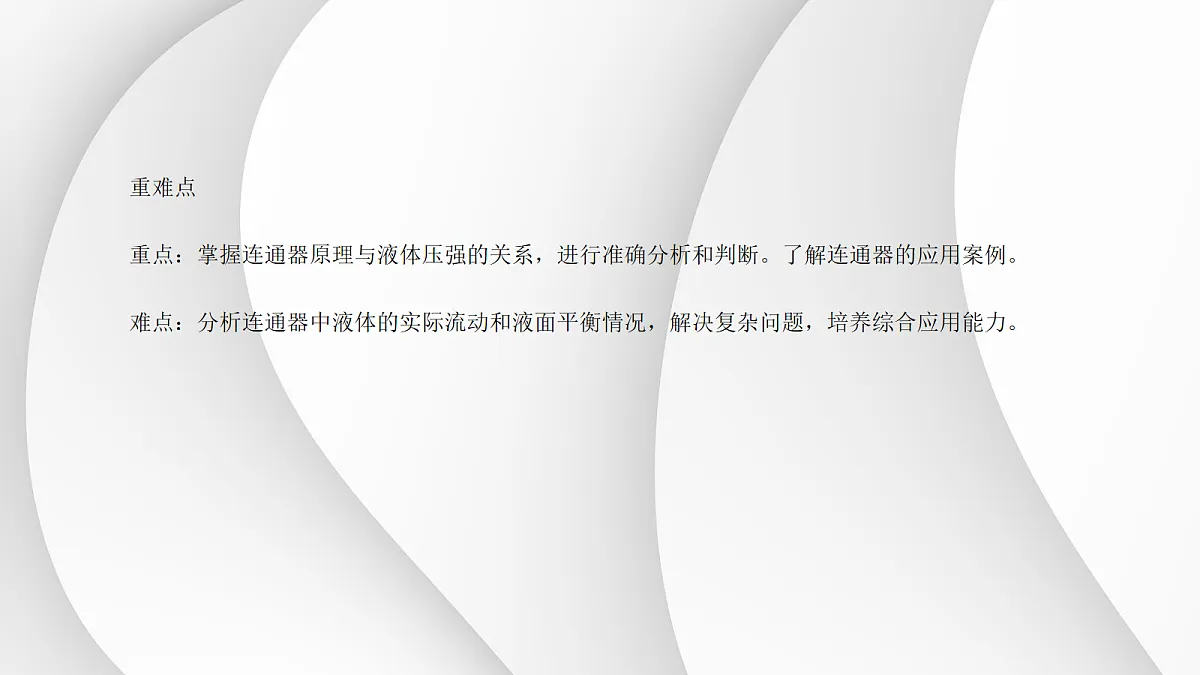

重难点重点：掌握连通器原理与液体压强的关系，进行准确分析和判断。了解连通器的应用案例。难点：分析连通器中液体的实际流动和液面平衡情况，解决复杂问题，培养综合应用能力。

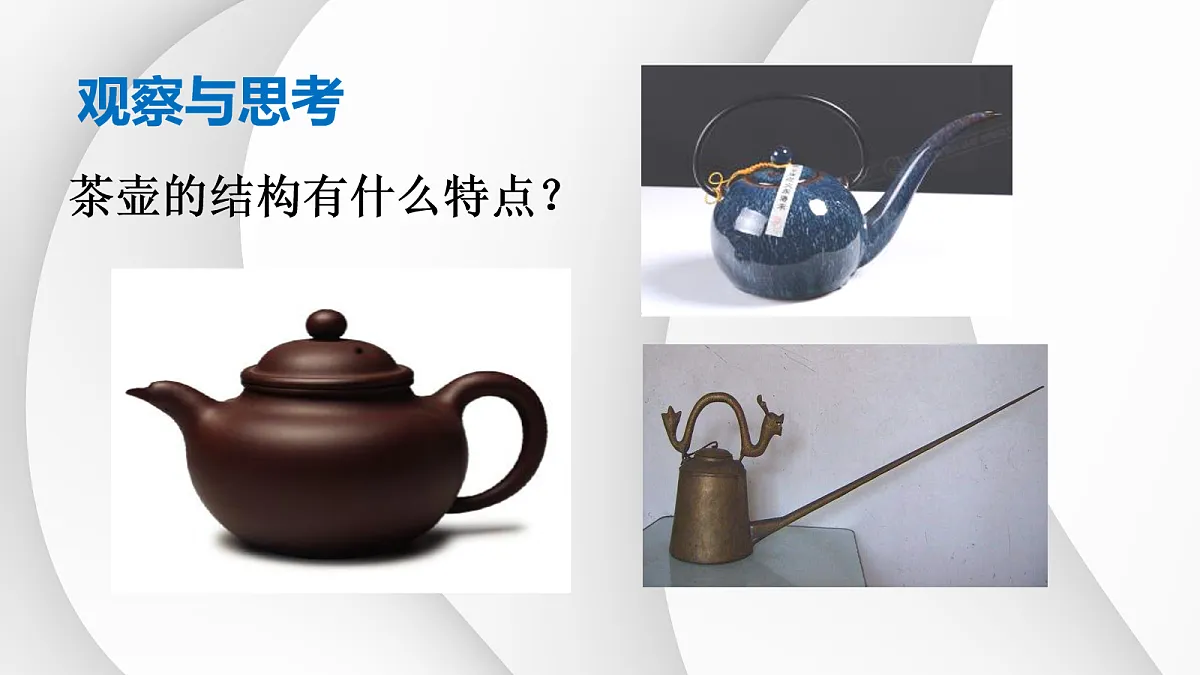

茶壶的结构有什么特点？

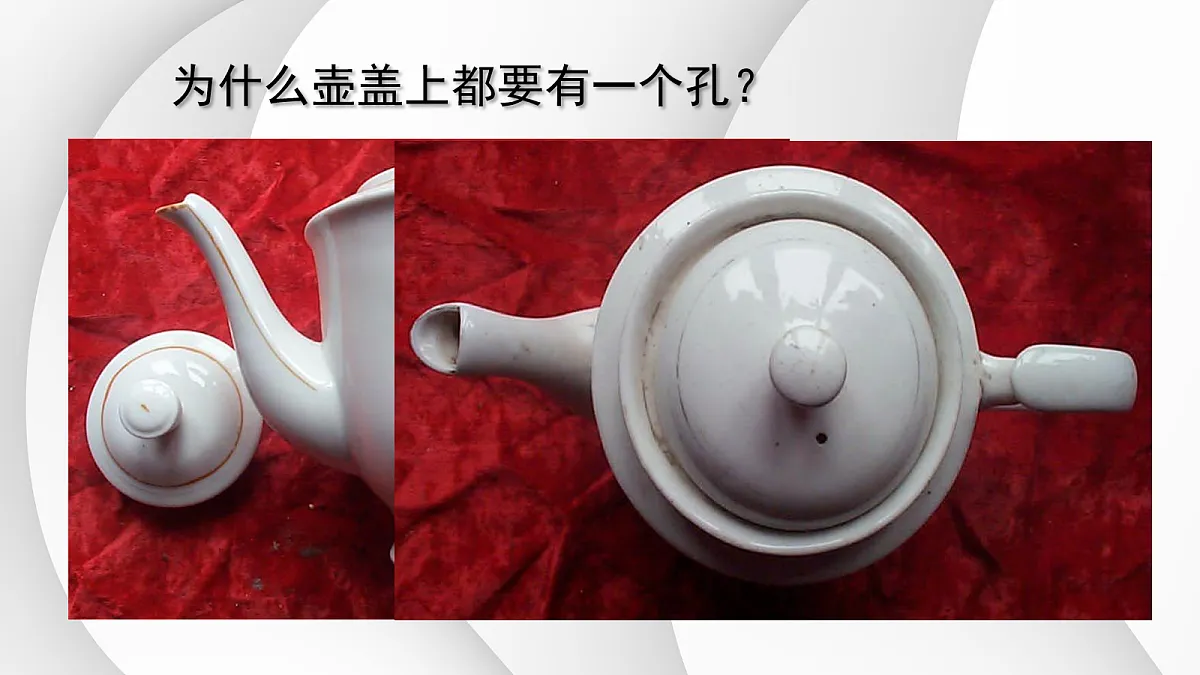

为什么壶盖上都要有一个孔？

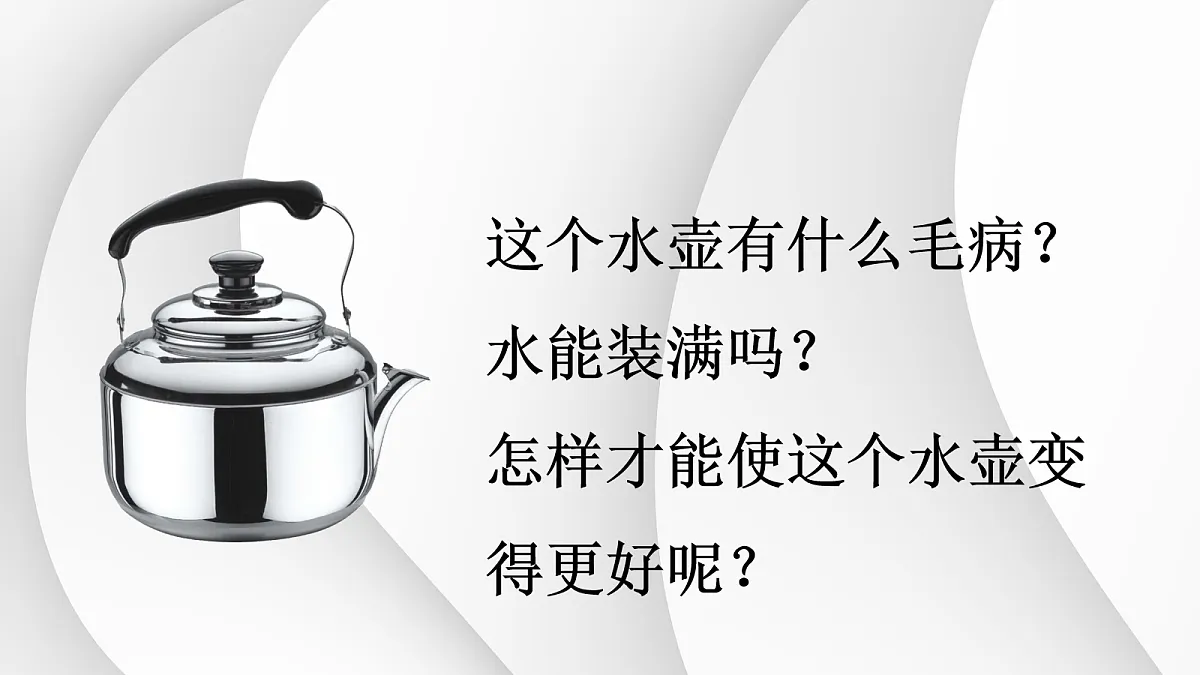

这个水壶有什么毛病？水能装满吗？怎样才能使这个水壶变得更好呢？

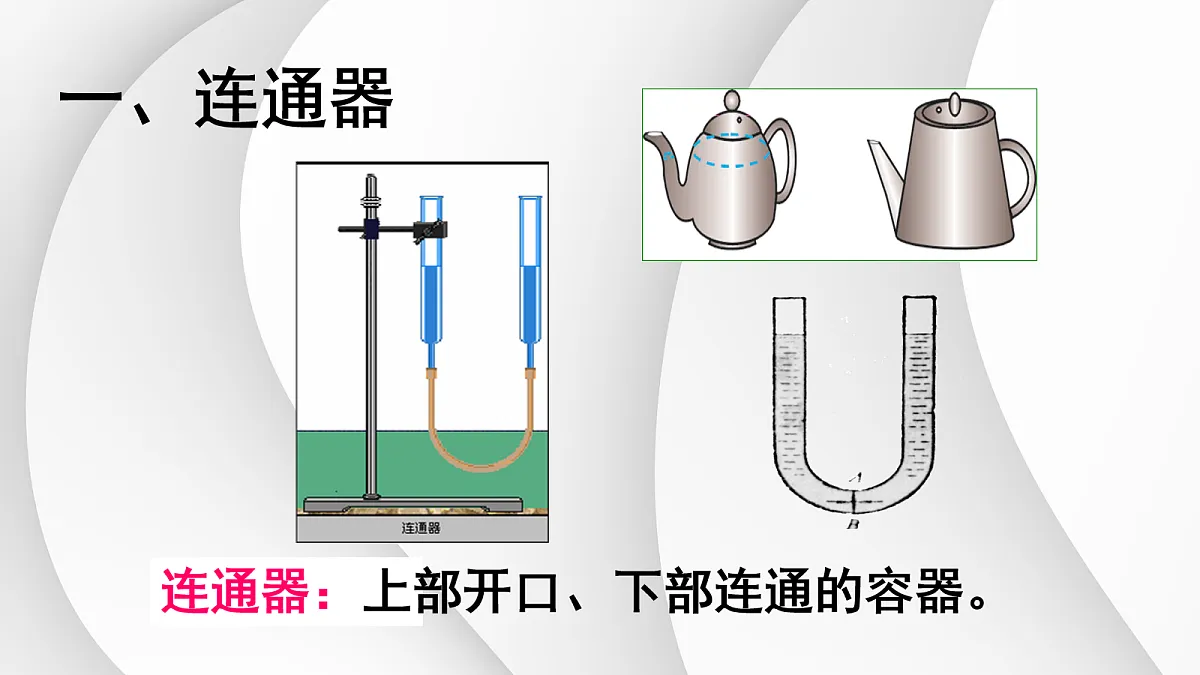

上部开口、下部连通的容器。
连通器中装同一种液体，液体静止时，各容器中的液面 。
为什么会有这种现象呢？
分析：如图所示连通器，设想连通器下部有一个小液片AB，要使AB静止不动，AB两侧的压力必须相等。
∵液片AB静止不动∴p左 = p右（F左=F右） ρ左gh左= ρ右gh右 ∴ h左= h右即 静止时液面是相平的。
1无论连通器的形状怎样，只要注入相同的液体，在液体静止的状态下，各个容器内的液面总是保持水平的。
连通器的原理
2不论连通器的形状怎样，只要注入相同种类的液体，且液面维持在同一水平，那么该液体必然是处于静止状态的。
3不论连通器的形状怎样，只要液面保持在同一水平，且液体处于静止状态，那么其中所装的必然是密度一致的液体。

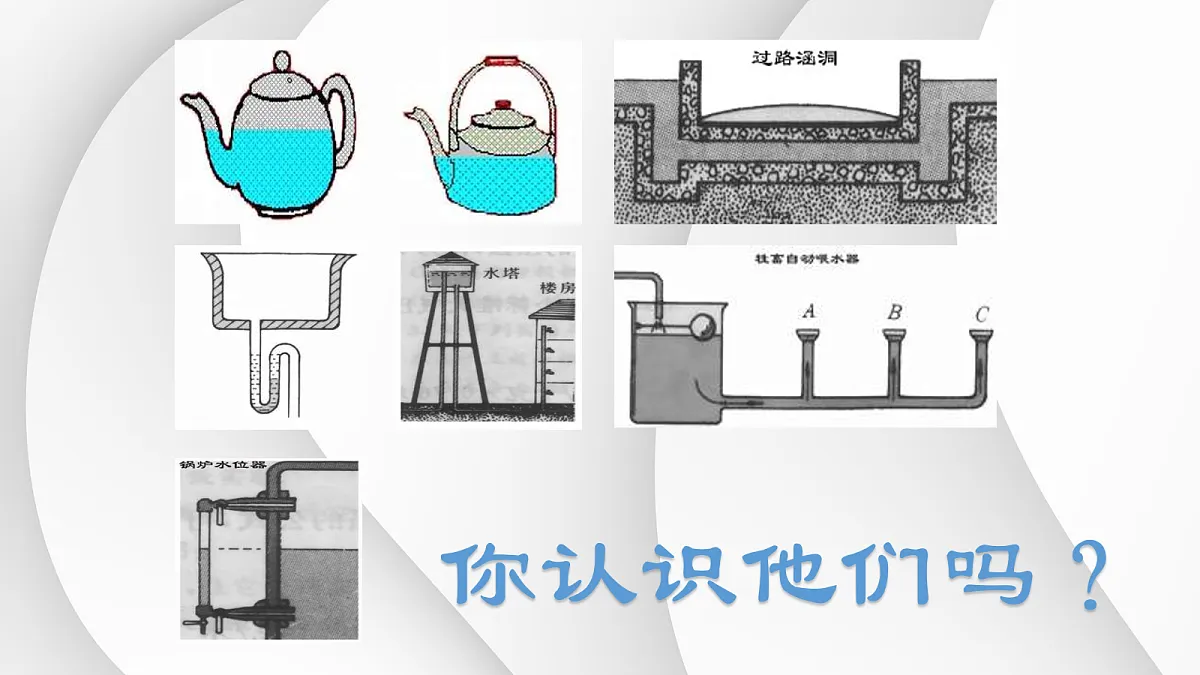

你还知道生活中哪些是连通器吗？
除了上面的例子外，水塔的供水系统、电热水器水位计、像过路涵洞、喷泉、公园果园里的喷灌设备、洗衣机的排水管等也都是利用了连通器的原理。连通器原理最大的应用是什么呢？
关闭下游闸门和阀门B,打开上游阀门A，使上游和闸室形成连通器，上游的水通过阀门A进入闸室。当水停止流动时，上游和闸室中的水面相平。
打开上游闸门，船从上游驶入闸室。
关闭上游闸门和阀门A,打开下游阀门B，使闸室和下游和形成连通器，闸室的水通过阀门B流到下游。当水停止流动时，闸室和下游中的水面相平。
打开下游闸门，船从闸室驶向下游。
1、上端____、下部_____的容器叫做连通器。2、在连通器内只装 种液体，液体____时，各容器内的液面总是_____。
3、如图所示，容器左端封闭，右端开口，里面盛装的是水，此容器（是、不是）连通器。若在A点处碰破一小孔，水（会、不会）从小孔向外喷出，原因是（ ）。
打破后，变成连通器。当液体静止不动时，两个液面保持相平
