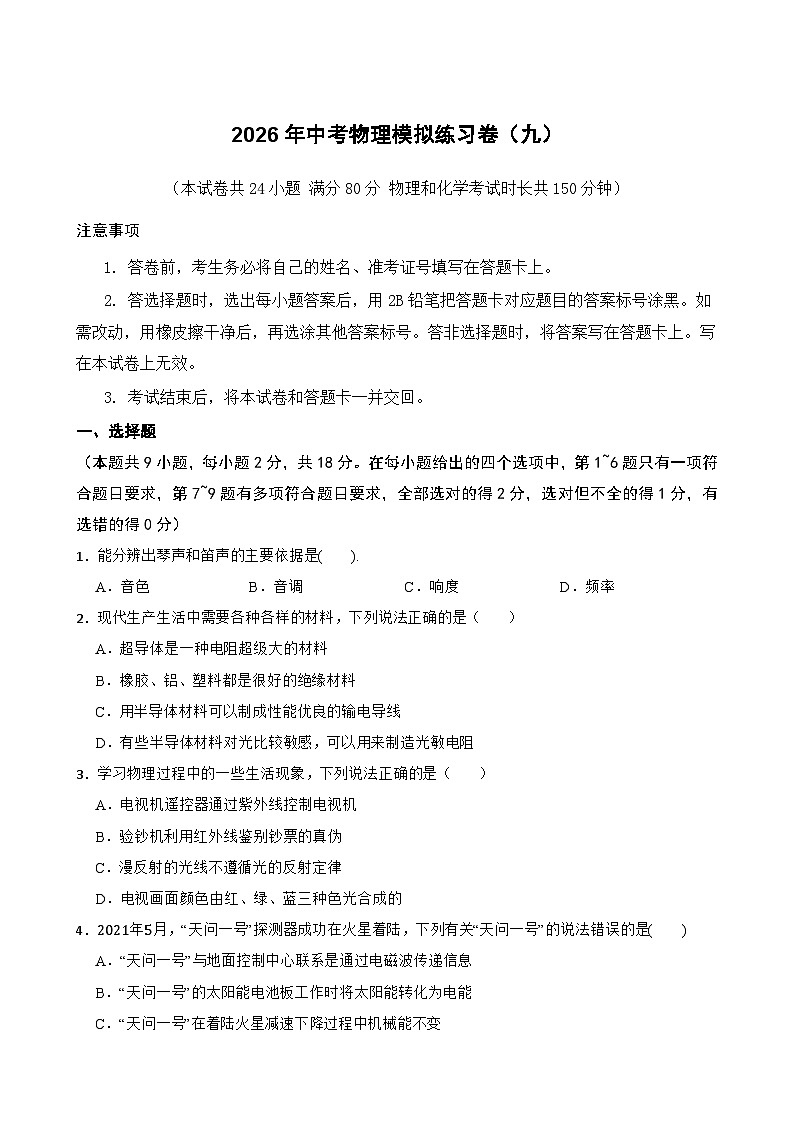

2026年辽宁省中考模拟物理自编试卷含答案九

这是一份2026年辽宁省中考模拟物理自编试卷含答案九，共22页。试卷主要包含了5cm ①等内容，欢迎下载使用。
（本试卷共24小题 满分80分 物理和化学考试时长共150分钟）
注意事项
1. 答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2. 答选择题时，选出每小题答案后，用2B铅笔把答题卡对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3. 考试结束后，将本试卷和答题卡一并交回。
一、选择题
（本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）
1．能分辨出琴声和笛声的主要依据是( ).
A．音色B．音调C．响度D．频率
2．现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A．超导体是一种电阻超级大的材料
B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
3．学习物理过程中的一些生活现象，下列说法正确的是（ ）
A．电视机遥控器通过紫外线控制电视机
B．验钞机利用红外线鉴别钞票的真伪
C．漫反射的光线不遵循光的反射定律
D．电视画面颜色由红、绿、蓝三种色光合成的
4．2021年5月，“天问一号”探测器成功在火星着陆，下列有关“天问一号”的说法错误的是( )
A．“天问一号”与地面控制中心联系是通过电磁波传递信息
B．“天问一号”的太阳能电池板工作时将太阳能转化为电能
C．“天问一号”在着陆火星减速下降过程中机械能不变
D．“天问一号”轨道修正需要发动机点火工作，说明力可以改变物体的运动状态

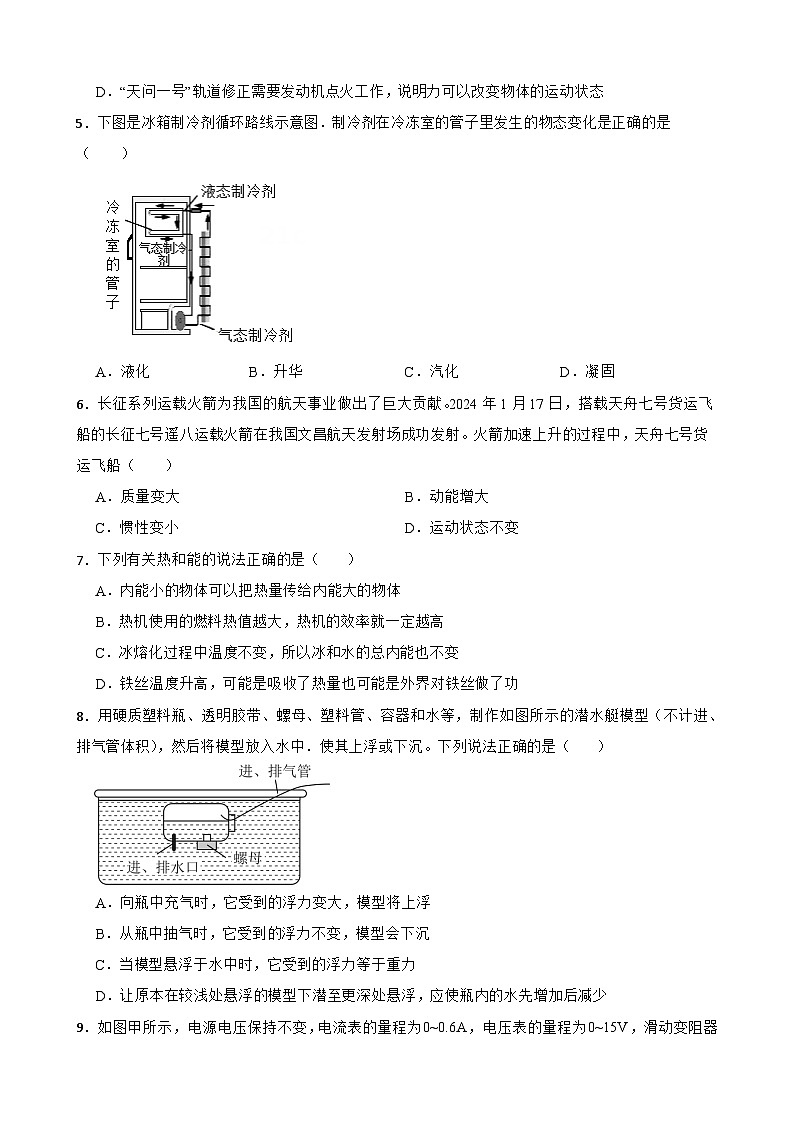

5．下图是冰箱制冷剂循环路线示意图．制冷剂在冷冻室的管子里发生的物态变化是正确的是（ ）
A．液化B．升华C．汽化D．凝固
6．长征系列运载火箭为我国的航天事业做出了巨大贡献。2024年1月17日，搭载天舟七号货运飞船的长征七号遥八运载火箭在我国文昌航天发射场成功发射。火箭加速上升的过程中，天舟七号货运飞船（ ）
A．质量变大B．动能增大
C．惯性变小D．运动状态不变
7．下列有关热和能的说法正确的是（ ）
A．内能小的物体可以把热量传给内能大的物体
B．热机使用的燃料热值越大，热机的效率就一定越高
C．冰熔化过程中温度不变，所以冰和水的总内能也不变
D．铁丝温度升高，可能是吸收了热量也可能是外界对铁丝做了功
8．用硬质塑料瓶、透明胶带、螺母、塑料管、容器和水等，制作如图所示的潜水艇模型（不计进、排气管体积），然后将模型放入水中．使其上浮或下沉。下列说法正确的是（ ）
A．向瓶中充气时，它受到的浮力变大，模型将上浮
B．从瓶中抽气时，它受到的浮力不变，模型会下沉
C．当模型悬浮于水中时，它受到的浮力等于重力
D．让原本在较浅处悬浮的模型下潜至更深处悬浮，应使瓶内的水先增加后减少

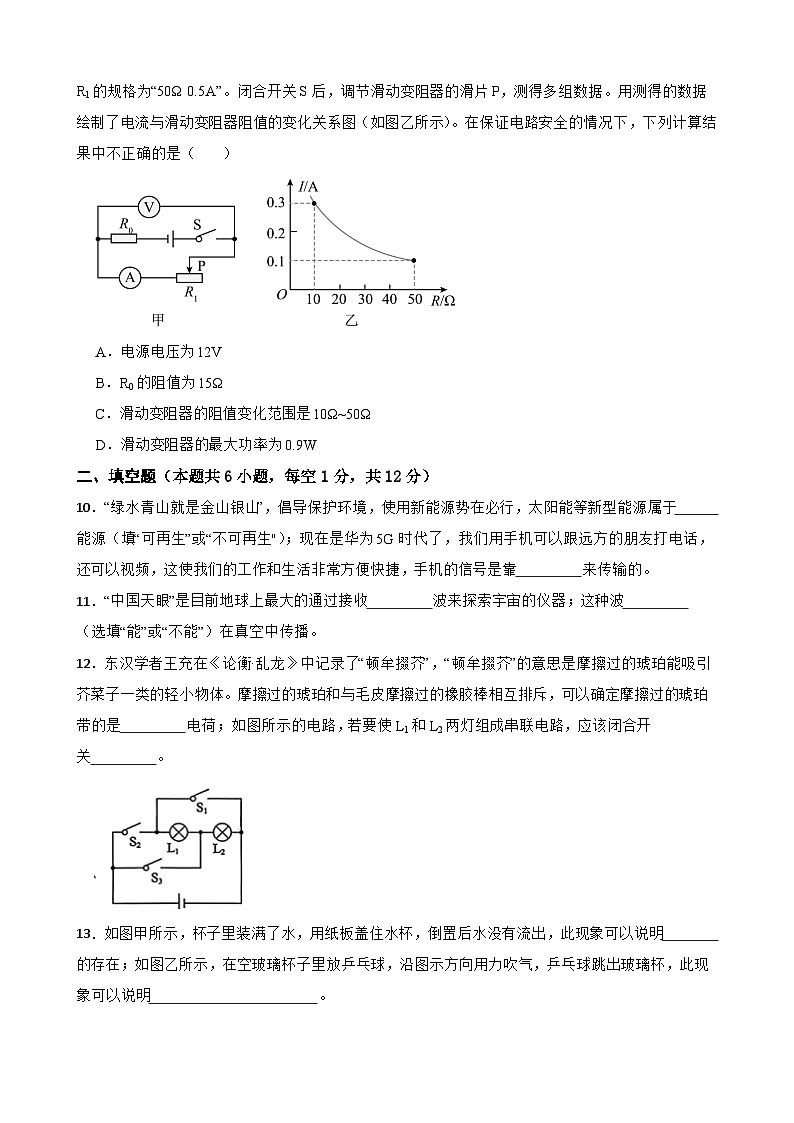

9．如图甲所示，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器R1的规格为“50Ω 0.5A”。闭合开关S后，调节滑动变阻器的滑片P，测得多组数据。用测得的数据绘制了电流与滑动变阻器阻值的变化关系图（如图乙所示）。在保证电路安全的情况下，下列计算结果中不正确的是（ ）
A．电源电压为12V
B．R0的阻值为15Ω
C．滑动变阻器的阻值变化范围是10Ω~50Ω
D．滑动变阻器的最大功率为0.9W
二、填空题（本题共6小题，每空1分，共12分）
10．“绿水青山就是金山银山”，倡导保护环境，使用新能源势在必行，太阳能等新型能源属于 能源（填“可再生”或“不可再生"）；现在是华为5G时代了，我们用手机可以跟远方的朋友打电话，还可以视频，这使我们的工作和生活非常方便快捷，手机的信号是靠 来传输的。
11．“中国天眼”是目前地球上最大的通过接收 波来探索宇宙的仪器；这种波 （选填“能”或“不能”）在真空中传播。
12．东汉学者王充在《论衡·乱龙》中记录了“顿牟掇芥”，“顿牟掇芥”的意思是摩擦过的琥珀能吸引芥菜子一类的轻小物体。摩擦过的琥珀和与毛皮摩擦过的橡胶棒相互排斥，可以确定摩擦过的琥珀带的是 电荷；如图所示的电路，若要使L1和L2两灯组成串联电路，应该闭合开关 。
13．如图甲所示，杯子里装满了水，用纸板盖住水杯，倒置后水没有流出，此现象可以说明 的存在；如图乙所示，在空玻璃杯子里放乒乓球，沿图示方向用力吹气，乒乓球跳出玻璃杯，此现象可以说明 。
14．如图所示，在固定的水平长木板上放一个木块，用弹簧测力计水平拉木块，当弹簧测力计示数为2N时，木块静止不动；当弹簧测力计示数为4N时，木块恰能在长木板上做匀速直线运动。撤去拉力，木块并没有立刻停止，这是因为木块具有 ；木块最终速度减小至零，是因为受到了滑动摩擦力，该力的大小为 N。
15．兴趣小组自制“潜水艇”，将其放入一个底面积为100cm2、水深h0为10cm的薄壁柱形容器内。“潜水艇”放入水中恰好悬浮，如图所示，此时水深h为12cm，“潜水艇”受到的重力 （填“大于”“等于”或“小于”）受到的浮力。打开进水阀门，空腔内开始进水，“潜水艇”下沉，最终“潜水艇”沉底且空腔充满水，此时容器底部受到水的压强为 Pa。（“潜水艇”的材料密度ρ=2.0×103kg/m3)
三、作图题（本题共2小题，每小题2分，共4分）
16．​如图所示，乒乓球漂浮在水面上，请画出乒乓球受力示意图。
17．​如图所示，一束光线从空气斜射到水面时发生反射和折射，图中已画出入射光线，请在图中作出反射光线(标明反射角的度数)和折射光线的大致位置。
四、实验题（本题共4小题，共27分）
18．探究水沸腾时温度变化的特点时，用煤油温度计测量水温。课外兴趣小组利用图甲、乙所示的规格完全相同的实验器材、对质量、初温均相同的水和煤油进行加热，探究水、煤油的沸点及吸热情况。
（1）图甲、乙中，在烧杯口盖纸板的目的是 ；
（2）水和煤油的吸热多少是通过 来反映的；
（3）图丙a、b、c中，表示水沸腾后烧杯内气泡状况的是图 ；
（4）根据实验数据，兴趣小组绘制了水、煤油的温度随加热时间变化的图象，如图丁所示：
①煤油的沸点是 ℃；
②若在这两种液体中选择一种作为汽车发动机的冷却剂， 的冷却效果更好些。
19． 某同学在进行光学实验的探究过程中：
（1）如图（a）探究“光的反射”实验。如果硬纸板没有与平面镜垂直放置，当光贴着硬纸板入射时，此时入射光线、反射光线 （填“在”或“不在”）同一平面内。
（2）接着他又探究了“平面镜成像特点”，如图（b）他通过玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于 。实验中，他正在透过玻璃板观察蜡烛A的像，若用物理书挡在玻璃板的后面，那么小明 （选填“能”或“不能”）看到蜡烛A的像。
（3）最后他又探究“凸透镜成像规律”的实验，他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图____。凸透镜的焦距可能是____（填字母）。
A．5cmB．8cmC．10cmD．15cm
（4）在图甲中将一个镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图 （选填“丙”或“丁”）的视力缺陷。
20．小明所在的实验小组进行“探究浮力的大小跟哪些因素有关”的实验，实验前测得物体所受的重力为2.7N，实验操作如下，实验过程中弹簧测力计的示数如图所示。
（1）由图甲、乙、丙的数据可知：在同种液体中，物体排开液体的体积 ，浮力越大。由图丙、丁的数据可知：物体浸没在同种液体中时，所受浮力大小跟物体浸没在液体中的深度 ；
（2）小明对比图乙、戊两次实验，得出“浮力的大小与液体密度有关”的结论。请你对这种做法进行评价：这种做法是 （选填“正确”或“不正确”）的，理由是 ；
（3）通过计算得出所用盐水的密度为 kg/m3。（ρ水=1.0×103kg/m3）
21．小明在测“导体的电阻”的实验中，结果连成了如图甲所示的电路。
（1）小明连成如图甲所示电路后，他就直接闭合了开关，调节滑动变阻器滑片，发现电流表的示数将 ，电压表的示数将 ；（均选填“发生变化”或“保持不变”）
（2）同桌说在闭合开关前，应该先检查电路有无错误，经检查电路发现甲图有一处连接错误，该导线是 （选填“a”、“b”、“e”或“d”）；
（3）闭合开关前还有应该将滑动变阻器的滑片P移到最 （选填“左”或“右”）端；在本次实验中滑动变阻器的主要作用 ；
（4）同桌帮他纠正错误后，闭合开关，下表是他们实验时记录和计算的数据，发现第3次实验计算的电阻值和前两次的相差太大，可能是测量数据有误。为此，他们再次进行了实验，实验时的电流表和电压表的示数如图乙所示。经过分析，他们明白了错误的原因是 ，该电表此时的示数为 ；
（5）纠正表格中的错误后，此实验还能得出电流与电压的关系是：电阻一定时，通过电阻的电流与电阻两端的电压成 。
五、综合应用题（本题共3小题，共22分）
22．（8分）
如图所示，工人师傅的质量为40kg，脚与地面的总接触面积为0.04m2；他用滑轮组以250N的拉力，匀速提升一个重力为400N的物体A，物体被提升的高度为1m，用时2s。求：（g=10N/kg，绳重及绳与轮之间的摩擦不计。）
（1）工人师傅拉力的功率；
（2）当工人师傅用250N的拉力提升A物体时，工人师傅对地面的压强；
（3）若将物体A更换为物体B也提升1m时，滑轮组的机械效率为75%，求物体B的质量。
23．（8分）
如图甲所示，暖菜板通过内置加热装置，让面板快速升温，令饭菜可以长时间保持温热，成为了冬季的餐桌新宠。如图乙所示是其简化的部分电路，R1、R2为电热丝，R2的阻值为110Ω，加热装置通过智能控温开关S1可实现高温和保温两种工作状态。某次用餐使用1小时，暖菜板电功率随时间变化的图像如图丙所示。求：
（1）高温挡工作时通过电路的电流；
（2）电热丝R1的阻值；
（3）此次用餐过程中使用暖菜板消耗的电能。
24．（6分）
2025年春晚，科技融合传统文化的舞蹈节目《秧BOT》引发较大关注。如图1所示，这款宇树H1机器人名叫福兮，表演转手绢不亚于专业舞者，一出场便引爆全网。机器人能在一秒钟使手绢垂直旋转不会掉的秘密就在于它的关节扭矩，关节扭矩是指作用在关节上使关节产生转动效应的力的力矩。扭矩（T）等于力（F）与力臂（r ）的乘积，即T-FXr.专业的举重运动员在屈膝发力的瞬间，关节扭矩可达350N·m，福兮腿部关节扭矩可达360N·m，手臂关节扭矩可达75N·m。这就是它能够瞬时转得又快又稳的原因。
（1）机器人内部的控制芯片主要由 （填“半导体”或“超导体”）制成的：为保证演出效果，便于监控机器人的状态，机器人通过 波将工作数据传递到控制系统：
（2）为了使机器人跳舞更灵活，它的双臂关节连接处要尽量 （选填“增大”或“减小”）摩擦。
（3）如图2，机器人搬运货物，它的前臂相当于一根杠杆，支点在肘关节处，其原理如3图所示，当前臂从水平位置向上提起重物时，在θ角增大到90〫的过程中，动力F1逐渐 （填“增大”、“减小”或“不变”）：机器人的前臂长度为338mm，当水平搬运物体时，最多可搬起 N的重物（忽略摩擦和前臂的重力.结果保留整数）。
（4）图4是某款人形机器人站在地板上做下蹲、起跳和间落动作的示意图，图5是地板所受压力随时间变化的图像。根据图像分析可知，机器人离开地面至上升到最大高度所用的时间为 （用图像中的符号表示）实验次数
电压U/V
电流I/A
电阻R/Ω
1
1
0.2
5
2
2
0.4
5
3
2.5
2.5
1
答案解析部分
1．【答案】A
【解析】【解答】【学找切入点】 能分辨出琴声和笛声的主要依据是音色，不同乐器的材料、结构不同，发出的声音音色不同，故A正确，BCD错误。
故选：A。
【分析】 我们常用音色来区别不同乐器发出的声音。
2．【答案】D
【解析】【解答】解：A、超导是在温度极低时电阻为零的现象，A不符合题意；
B、橡胶、塑料是绝缘体，而铝是导体，B不符合题意；
C、半导体材料的导电能力介于导体和绝缘体之间；而输电线应选用导电能力强的材料；C不符合题意；
D、根据半导体对光比较敏感，可制造光敏电阻；D符合题意；
故答案为：D。
【分析】超导是指在温度极低时电阻为零的现象，半导体材料的导电能力介于导体和绝缘体之间.
导体：容易导电的物体叫导体.如：金属，人体，大地，酸、碱、盐的水溶液等；绝缘体：不容易导电的物体叫绝缘体.如：橡胶，玻璃，陶瓷，塑料，油，纯水等.
3．【答案】D
【解析】【解答】A．电视机遥控器是利用红外线来传递控制信号的，紫外线具有杀菌、使荧光物质发光等作用，并不用于遥控器控制，故A错误；
B．验钞机的工作原理是利用紫外线能使钞票上的荧光物质发光，从而鉴别真伪；红外线主要用于加热、遥控等，故B错误；
C．无论是镜面反射还是漫反射，都遵循光的反射定律。漫反射是因为反射面粗糙，光线被反射到各个方向，但每一条光线的反射都满足 “反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角”，故C错误；
D．红、绿、蓝是光的三原色，电视、电脑屏幕等显示设备的画面，都是通过这三种色光按不同比例混合形成各种颜色的，故D正确。
故选D。
【分析】1.掌握紫外线和红外线的特点及应用，如紫外线具有杀菌、使荧光物质发光等作用，常用于验钞，红外线主要用于加热、遥控等，常用于遥控器、红外理疗灯、热成像等方面；
2.了解光的三原色及其在生活中的应用， 光的三原色是红、绿、蓝 ，三原色通过不同比例的混合可形成其他颜色，因此常用来制作电视、电脑屏幕。
4．【答案】C
【解析】【解答】A、“天问一号”与地面控制中心联系是通过电磁波传递信息 ，A正确
B、天问一号”的太阳能电池板工作时将太阳能转化为电能 ，B正确
C、“天问一号”在着陆火星减速下降过程中机械能减小，C错误
D、天问一号”轨道修正需要发动机点火工作，说明力可以改变物体的运动状态 ，D正确
综上选C
【分析】根据信息的传递、能量转化、机械能、力的作用效果判识选项
1、信息的传递：无线网络通信依靠电磁波来传递信息
2、能量转化：根据物体起始状态具有的能量和最终状态具有的能量进行判断，如太阳能电池是将太阳能转化为电能
3、机械能：机械能为动能和重力势能之和，当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时，重力势能和高度成正比，高度不变时，重力势能和质量成正比；所以着陆火星减速下降过程中机械能减小
4、力的作用效果：力会使物体的运动状态和物体形状发生改变；
5．【答案】A
【解析】【解答】气态制冷剂经过冷冻室的管子变为液态，即发生液化，A正确，BCD错误；
综上选A。
【分析】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
6．【答案】B
【解析】【解答】AC．火箭加速上升的过程中，其所含物质的多少没有变化，质量不变，惯性只与物体的质量有关，惯性不变，故AC不符合题意；
B．火箭加速上升的过程中，质量不变，速度增大，动能增大，故B符合题意；
D．火箭加速上升时，速度大小改变，运动状态改变，故D不符合题意。
故选B。
【分析】质量是物体含有物质的多少，和空间位置无关；惯性和质量有关；质量一定时，速度变大，动能变大；速度改变时，运动状态在改变。
7．【答案】A,D
【解析】【解答】A．热传递的条件是存在温度差，物体的内能小，但可能温度高，内能小的物体也可能将热量转给内能大的物体，A符合题意；
B．热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，热机的效率与燃料的热值无关，B不符合题意；
C．冰熔化时，吸收热量，温度不变，内能增加，C不符合题意；
D．铁丝温度升高，内能增加，可能是吸收了热量也可能是外界对铁丝做了功，D符合题意。
故答案为：AD。
【分析】物体间发生热传递时，热量从温度高的物体传向温度低的物体；热机效率和燃料的热值无关；做功和热传递可以改变物体的内能。
8．【答案】B,C,D
【解析】【解答】A．向瓶中充气时，塑料瓶体积不变，根据F浮=ρ液gV排可知，当排开水的体积不变，液体密度不变，浮力不变，故A错误；
B．从瓶中抽气时，瓶内气压减小，容器中水进入瓶中，导致水变多，重力变大，而排水体积不变，导致浮力不变，重力大于浮力，模型会下沉，故B正确；
C．当模型悬浮于水中时，受到的浮力等于重力，故C正确；
D．让原本在较浅处悬浮的模型下潜至更深处悬浮，应使瓶内的水先增加，使得重力大于浮力，导致模型下沉，然后减少水的质量，使重力等于浮力，在更深处悬浮，故D正确。
故选BCD。
【分析】1、浮力的本质为上下表面产生的压力差，计算公式为F浮=ρ液gV排，所以物体所受浮力和物体所处的深度无关，与排开水的体积有关，当排开水的体积越小时，浮力越小，排开水的体积越大时，浮力越大；
2、阿基米德原理：物体排开水的重力等于物体所受浮力；
3、物体沉浮条件：物体悬浮时的浮力等于重力（排开水的体积等于物体体积），物体的密度等于液体的密度，物体漂浮表明浮力等于重力（排开水的体积小于物体体积），物体的密度小于液体的密度，物体下沉时重力大于浮力（排开水的体积等于物体体积），物体的密度大于液体的密度。
9．【答案】A,B,C
【解析】【解答】AB．甲图中，电路为定值电阻和变阻器串联，电压表测变阻器两端电压，乙图中，当电路中的电流为0.3A时，变阻器接入的阻值为10Ω，电源电压可表示为：U=0.3A×R0+0.3A×10Ω····①，
当电流为0.1A时，变阻器接入的阻值为50Ω，电源电压为：U=0.1A×R0+0.1A×50Ω·····②，联立①②，解得R0=10Ω，U=6V，故AB错误，符合题意；
C．根据电流表的最大量程和变阻器的最大电流，总电阻最小为：Rmin=UImax=6V0.5A=12Ω，
变阻器接入的阻值最小为：R1min=Rmin−R0=12Ω−10Ω=2Ω，则滑动变阻器的阻值变化范围是2Ω~50Ω，故C错误，符合题意；
D．滑动变阻器的电功率为：P滑=I2R1=(UR0+R1)2R1=U2R1(R0+R1)2=U2R1(R0−R1)2+4R0R1，
当滑动变阻器的电阻：R1=R0=10Ω时，滑动变阻器的功率最大，即P滑=U24R0=(6V)24×10Ω=0.9W，
故D正确，不符合题意。
故选ABC。
【分析】根据U=IR，计算电压，根据串联电路电压，表示总电压，计算未知电阻；根据R=UI，计算电阻；根据P=U2R，计算滑动变阻器的电功率，当滑动变阻器的取值和定值电阻相等时，滑动变阻器的电功率最大。
10．【答案】可再生；电磁波
【解析】【解答】（1）太阳能可以在短时间内得到补充，则属于可再生能源。
（2） 我们用手机可以跟远方的朋友打电话， 手机信号是利用电磁波来传递声音和图像信息的。
【分析】（1）可以在短时间内得到补充的能源为可再生能源；
（2）根据电磁波的特点和应用判断。
11．【答案】电磁；能
【解析】【解答】目前，地球上最大的探索宇宙的仪器，是“中国天眼”，是通过接收电磁波来获取信息的；电磁波的传播不需要介质，能在真空中传播。
【分析】探索宇宙的仪器，通过电磁波获取信息；电磁波可以在真空中传播。
12．【答案】负；S2
【解析】【解答】物理学中规定：与毛皮摩擦过的橡胶棒带负电荷。摩擦过的琥珀和与毛皮摩擦过的橡胶棒相互排斥，根据同种电荷相互排斥，可以确定摩擦过的琥珀带的是负电荷。
由图可知，闭合开关S2后，电流从电源正极流出，依次经过S2、L1、L2，再回到电源负极，此时电路中电流路径只有1条，灯L1和L2串联 ，所以若要使L1和L2两灯组成串联电路，应该闭合开关S2。
【分析】1.物理学中规定：与毛皮摩擦过的橡胶棒带负电荷；根据同种电荷相互排斥进行分析；
2.串联： 将各用电器首尾顺次连接到电源两端的电路，电流路径只有一条，结合电路图进行分析。
13．【答案】大气压强；流速大的位置压强小
【解析】【解答】 杯子里装满了水，用纸板盖住水杯，倒置后水没有流出，此现象可以说明 大气压的存在。用力吹气时，乒乓球上方的空气的流动速度变快，压强减小，小于乒乓球下方的压强，乒乓球在压强（力）差的作用下会从玻璃杯中“飘”起来。说明流速越大的地方压强越小。
综上 第1空、大气压强； 第2空、 流速大的位置压强小。
【分析】1、压强和流速的关系：压强越大，流速越小，应用为飞机机翼上凸，空气流速快，导致压强较小，形成向上的升力；
2、大气压的应用； 吸盘是将吸盘内部的气压减小，导致外界大气压大于内部气压，将吸盘压在墙面，和吸管吸取饮料的原理相同。
14．【答案】惯性；4
【解析】【解答】（1）根据题意可知，撤去拉力后木块没有立刻停止，而是继续向前运动，这是因为木块具有惯性。
（2）根据题意可知，当弹簧测力计示数为4N时，木块恰能在长木板上做匀速直线运动，那么此时木块受到的拉力和摩擦力相互平衡。根据平衡力的知识可知，二者大小相等，即此时的摩擦力为f=F=4N。撤去拉力后，木块对木板的压力不变、接触面的粗糙程度不变，则木块与木板间的滑动摩擦力不变，仍为4N。
【分析】（1）物体保持运动状态不变的性质叫惯性；
（2）首先根据木块的匀速直线运动状态确定摩擦力大小，然后根据影响滑动摩擦力因素的知识确定木块速度减小时受到的摩擦力大小。
15．【答案】等于；1100
【解析】【解答】“潜水艇”放入水中恰好悬浮，根据浮沉条件可知，“潜水艇”受到的重力等于受到的浮力。
“潜水艇”放入水中，水上升的高度为：
Δh=h−h0=12cm−10cm=2cm=0.02m
容器底面积S=100cm2=0.01m2，可得“潜水艇”排开水的体积为：
V排=S×Δh=0.01m2×0.02m=2×10−4m3
潜水艇受到的浮力为：
F浮=ρ水gV排= 1.0×10 3kg/m3×10N/kg×2×10− 4m3=2 N
则潜水艇的重力为：
G=F浮=2N
潜水艇的质量为：
m=Gg=2N10N/kg=0.2kg
“潜水艇”的材料密度ρ=2.0×103kg/m3，材料的体积为：
V=mρ=0.2kg2.0×103kg/m3=1×10−4m3
潜水艇空腔的体积为：
V空=V排−V=2×10−4m3−1×10−4m3=1×10−4m3
潜水艇中充满水时，水面下降的高度为：
∆h=V空S=1×10−4m30.01m2=0.01m
则容器中水的深度为：
h'=h−∆h=0.12m−0.01m=0.11m
此时容器底部受到水的压强为：
P=ρgh'=1.0 x 103kg/m3 x 10N/kg x 0.11m=1100Pa
【分析】1.物体悬浮时，浮力等于自身的重力；
2.根据V=Sh求出潜水艇排开水的体积；根据阿基米德原理求出潜水艇受到的浮力；根据物体的浮沉条件求出潜水艇的质量，根据重力公式求出潜水艇的质量，根据密度公式求出潜水艇材料的体积，据此求出空腔的体积；根据体积公式V=Sh求出“潜水艇”沉底且空腔充满水，容器中水下降的高度，据此求出此时水的深度，根据p=ρgh求出容器底部受到水的压强。
16．【答案】（1）
【解析】【解答】乒乓球漂浮，受到的浮力和重力是平衡力，力的大小相等，在同一直线上，重力方向竖直向下，浮力竖直向上，如图所示：
【分析】物体静止时，受到平衡力，重力竖直向下，浮力竖直向上；
（17．【答案】
【解析】【解答】根据光的反射定律，反射角等于入射角。已知入射角为60°（入射光线与法线夹角），则反射角也为60°。在法线另一侧作出反射光线，使反射光线与法线夹角为60°，并标注反射角为60°。
根据光的折射规律，光从空气斜射入水中时，折射角小于入射角。在法线另一侧（水中）作出折射光线，使其更靠近法线。
【分析】反射与折射作图：关键在于掌握反射定律（反射角等于入射角）和折射规律（光从空气斜射入水中时，折射角小于入射角），并注意法线是角度的基准线，反射光线和折射光线分居法线两侧。
18．【答案】减少热量散失，缩短加热时间；加热时间的长短；a；180；水
【解析】【解答】（1）图甲、乙中，在烧杯口盖纸板的目的是减少热量散失，缩短加热时间。
（2）用相同的酒精灯给水和煤油加热，水和煤油在相等时间内吸收的热量相等，所以水和煤油的吸热多少是通过加热时间的长短来反映的。
（3）水沸腾时，气泡在上升过程中体积逐渐变大，所以图a是水沸腾时的情景。
（4）①由图丁可知，煤油温度升高到180℃时，温度保持不变，可知煤油的沸点是180℃。
②由图丁可知，质量相同的水和煤油，吸收的热量相同时（加热时间相同时），水的温度变化较小，说明水的吸热能力强，所以用水作为汽车发动机的冷却剂，冷却效果更好。
【分析】（1）在烧杯口盖纸板可以减少热量散失，缩短加热时间；
（2）实验时可以通过加热时间的长短来反映物体吸收热量的多少；
（3）水沸腾前：气泡在上升过程中体积逐渐变小；
水沸腾时：气泡在上升过程中体积逐渐变大；
（4）液体沸腾时的特点：吸热，温度保持不变；
质量相同的不同物体，吸收的热量相同时，温度变化较小的物质吸热能力较强。
19．【答案】（1）在
（2）确定像的位置；能
（3）C
（4）丁
【解析】【解答】 （1）如果纸板与平面镜不垂直，则镜面的法线不在纸板上，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；但此时入射光线、法线、反射光线在同一平面内；
（2）玻璃既能反射成像，又能透光，利用玻璃板能看到A蜡烛的像，也能看到代替A蜡烛像的B蜡烛，当B蜡烛和A蜡烛的像完全重合，B蜡烛的位置就是A蜡烛像的位置，所以利用玻璃板是为了便于确定像的位置；平面镜成像原理是光的反射，若用物理书挡在玻璃板的后面，不影响平面镜成像，所以小明能看到蜡烛A的像；
（3）凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于像距，凸透镜成倒立、放大的实像；
甲图，凸透镜成倒立、缩小的实像，
当u＞2f，2f＞v＞f 时，成倒立缩小的实像；
u=50cm-20cm=30cm，30cm＞2f，
v=65cm-50cm=15cm，2f＞15cm＞f，
解得，15cm＞f＞7.5cm ①
乙图，2f＞u＞f，v＞2f 时，成倒立放大的实像，
u=50cm-32cm=18cm，2f＞18cm＞f，
v=73cm-50cm=23cm，23cm＞2f，
解得，11.5cm＞f＞9cm ②
由①②得，11.5cm＞f＞9cm，
所以凸透镜的焦距可能是10cm，故选C。
（4）丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正。
丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正。
在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丁图。
故答案为：（1）在；（2）确定像的位置；能；（3）甲；C；（4）丁。
【分析】（1）实验过程中法线要与平面镜垂直；
（2）实验使用玻璃板代替平面镜是便于确定像的位置；因为平面镜成像原理是光的反射，平面镜后面放不透明的物体不影响物体成像；
（3）根据物距和像距的关系进行判断成像情况，根据甲、乙两种成像情况时的物距和焦距，像距和焦距的关系解不等式，确定凸透镜的焦距。
（4）近视眼是晶状体变厚，像成在视网膜的前方，凹透镜对光线有发散作用，用凹透镜矫正；远视眼是晶状体变薄，像成在视网膜的后方，凸透镜对光线有会聚作用，用凸透镜矫正。
20．【答案】（1）越大；无关
（2）不正确；未控制物体排开液体的体积相同
（3）1.1×103
【解析】【解答】（1）在甲、乙、丙三组实验中，物体浸入水中的深度不同导致排开水的体积不同。随着排开液体体积的增大，弹簧测力计读数减小，表明浮力增大。由此可得结论：在同种液体中，物体排开液体的体积越大，所受浮力越大。
对比丙和丁两组实验，物体完全浸没在不同深度时，测力计读数相同，说明浮力大小不变。这表明：当物体完全浸没在同种液体中时，所受浮力与浸没深度无关。
（2）在乙（部分浸入水）和戊（完全浸入盐水）的对比中，由于排开液体体积不同，无法直接比较浮力与液体密度的关系。正确做法应控制排开液体体积相同，因此小明的实验设计存在不足。
（3）戊图中测力计示数为1.6N（分度值0.1N），根据称重法可得盐水中的浮力：F浮=G−F=2.7N−1.6N=1.1N，丁图测得水中浮力：F浮1=2.7N−1.7N=1.0N，物体体积计算：V=1.0N(1.0×103kg/m3)×10N/kg=10−4m3，盐水密度计算：
ρ=1.1N10N/kg×10−4m3=1.1×103kg/m3。
【分析】1、称重法测量物体浮力：先测出物体的重力，然后将物体浸入水中，弹簧测力计的示数就会减小，减小的示数就是物体受到的浮力；
2、浮力的本质为上下表面产生的压力差，计算公式为F浮=ρ液gV排，所以物体所受浮力和物体所处的深度无关，与排开水的体积有关，当排开水的体积越小时，浮力越小，排开水的体积越大时，浮力越大；
3、阿基米德原理：物体排开水的重力等于物体所受浮力；
4、物体沉浮条件：物体悬浮时的浮力等于重力（排开水的体积等于物体体积），物体的密度等于液体的密度，物体漂浮表明浮力等于重力（排开水的体积小于物体体积），物体的密度小于液体的密度，物体下沉时重力大于浮力（排开水的体积等于物体体积），物体的密度大于液体的密度。
（1）[1]图甲、乙和丙中，物体浸入水中的深度不同，排开水的体积不同，弹簧测力计的示数也不同，说明物体所受的浮力不同。排开水的体积越大，测力计的示数越小，说明浮力越大，所以在同种液体中，物体排开液体的体积越大，浮力越大。
[2]图丙和丁中，物体浸没水中的不同深度，测力计的示数相同，所受的浮力相同，所以物体浸没在同种液体中时，所受浮力大小跟物体浸没在液体中的深度无关。
（2）[1][2]图乙和戊中，物体部分浸入水中，而全部浸没盐水，则物体排开水和盐水的体积不同。若要探究浮力大小与液体密度的关系，应让物体排开不同液体的体积相同，所以小明的做法不正确。
（3）由图戊知，测力计的分度值为0.1N，示数为1.6N，据称重法知，物体浸没盐水中受到的浮力F浮=G−F=2.7N−1.6N=1.1N
由图丁知，物体浸没水中，测力计的示数为1.7N，此时物体所受的浮力F浮1=G−F1=2.7N−1.7N=1.0N
物体浸没时，排开水的体积等于自身的体积，物体的体积V=V排1=F浮1ρ水g=1.0N1.0×103kg/m3×10N/kg=10−4m3
盐水的密度ρ=F浮gV排=F浮gV=1.1N10N/kg×10−4m3=1.1×103kg/m3
21．【答案】发生变化；保持不变；d；左；改变电阻的电压和电流；电流表选用小量程，却按大量程读数了；0.5A；正比
【解析】【解答】测导体的电阻时，（1）图甲中，电压表测电源电压，闭合开关，调节滑动变阻器滑片，电流表的示数变化，电压表的示数保持不变。
（2）实验时，电压表应测电阻的电压，导线d连接错误。
（3）闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，即最左端；测导体的电阻时，滑动变阻器可改变电阻的电压和电流，通过多次测量，取平均值，减小误差；
（4）第3次实验，计算的电阻和前两次的相差太大，分析原因，第3次电流表选用小量程，却按大量程读数，电表的示数为2.5A5=0.5A；
（5）根据表格数据，电压增大为原来的几倍，电流也增大为原来的几倍，得出结论是：电阻一定时，通过电阻的电流与电阻两端的电压成正比。
【分析】（1）在串联电路中，电压表测量电源电压，调节滑片，电流表示数改变，电压表示数不变；
（2）根据电压表和所测量的位置并联，判断电压表连接的位置；
（3）闭合开关前，滑片在电阻最大处；测量电阻时，多次实验，可以计算平均值，减小误差；
（4）根据电压表和电流表的比值，计算电阻；电流表读取量程错误，计算的电阻错误；
（5）电阻一定时，通过导体的电流和电压成正比。
22．【答案】（1）解：（1）如图，滑轮组由2根绳承担物重，绳子自由端移动的距离为s=nh=2×1m=2m
工人师傅拉力做的功W=Fs=250N×2m=500J
工人师傅拉力的功率P=Wt=500J2s=250W
（2）解：（2）当工人师傅用250N的拉力提升A物体时，工人师傅对地面的压力F'=G人−F拉=m人g−F=40kg×10N/kg−250N=150N
工人师傅对地面的压强p=F'S=150N0.04m2=3750Pa
（3）解：
（3）动滑轮的重力G轮=2F−G物=2×250N−400N=100N
滑轮组的机械效率η=W有W总=GhFs=GhFnh=GnF=GG+G动=GG+100N=75%
解得G=300N，物体B的质量mB=Gg=300N10N/kg=30kg
【解析】【分析】（1）结合滑轮组绳子股数，判断绳子移动的距离，利用W=Fs，计算拉力做功多少，根据P=Wt，计算功率；
（2）结合工人受到的重力和拉力，计算人对地面的压力，根据p=FS，计算压强；
（3）利用η=W有W总=GG+G动，结合机械效率，计算滑轮组中动滑轮的重力；利用m=Gg计算质量。
（1）如图，滑轮组由2根绳承担物重，绳子自由端移动的距离为s=nh=2×1m=2m
工人师傅拉力做的功W=Fs=250N×2m=500J
工人师傅拉力的功率P=Wt=500J2s=250W
（2）当工人师傅用250N的拉力提升A物体时，工人师傅对地面的压力F'=G人−F拉=m人g−F=40kg×10N/kg−250N=150N
工人师傅对地面的压强p=F'S=150N0.04m2=3750Pa
（3）动滑轮的重力G轮=2F−G物=2×250N−400N=100N
滑轮组的机械效率η=W有W总=GhFs=GhFnh=GnF=GG+G动=GG+100N=75%
解得G=300N，物体B的质量mB=Gg=300N10N/kg=30kg
23．【答案】解：（1）分析电路图可知，当S闭合、S1断开时，R1与R2串联，电路中的总功率为P=U2R1+R2
当S、S1闭合时，R1短路，R2单独工作，此时电路中的总功率为P'=U2R2
在电源电压一定时，由于P
