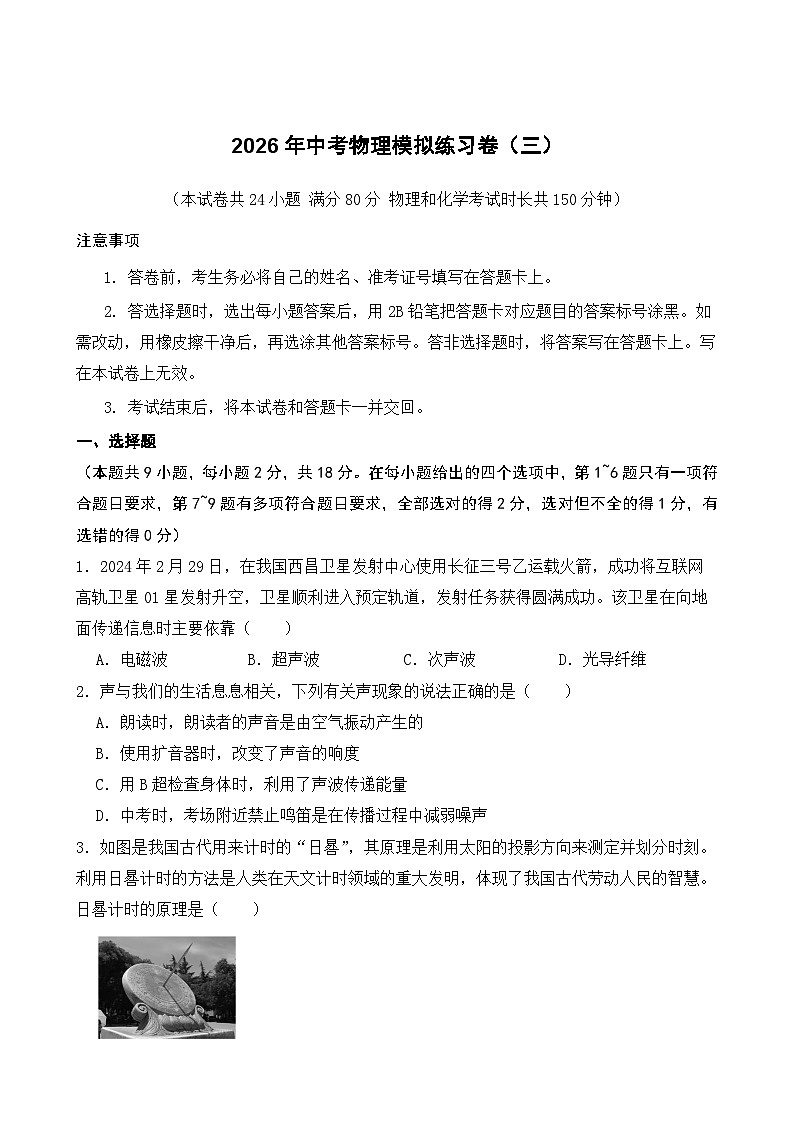

2026年辽宁省中考模拟物理自编试卷含答案三

这是一份2026年辽宁省中考模拟物理自编试卷含答案三，共19页。试卷主要包含了3A，2×103J/]等内容，欢迎下载使用。
（本试卷共24小题 满分80分 物理和化学考试时长共150分钟）
注意事项
1. 答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2. 答选择题时，选出每小题答案后，用2B铅笔把答题卡对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3. 考试结束后，将本试卷和答题卡一并交回。
一、选择题
（本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）
1．2024年2月29日，在我国西昌卫星发射中心使用长征三号乙运载火箭，成功将互联网高轨卫星01星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。该卫星在向地面传递信息时主要依靠（ ）
A．电磁波B．超声波C．次声波D．光导纤维
2．声与我们的生活息息相关，下列有关声现象的说法正确的是（ ）
A．朗读时，朗读者的声音是由空气振动产生的
B．使用扩音器时，改变了声音的响度
C．用B超检查身体时，利用了声波传递能量
D．中考时，考场附近禁止鸣笛是在传播过程中减弱噪声

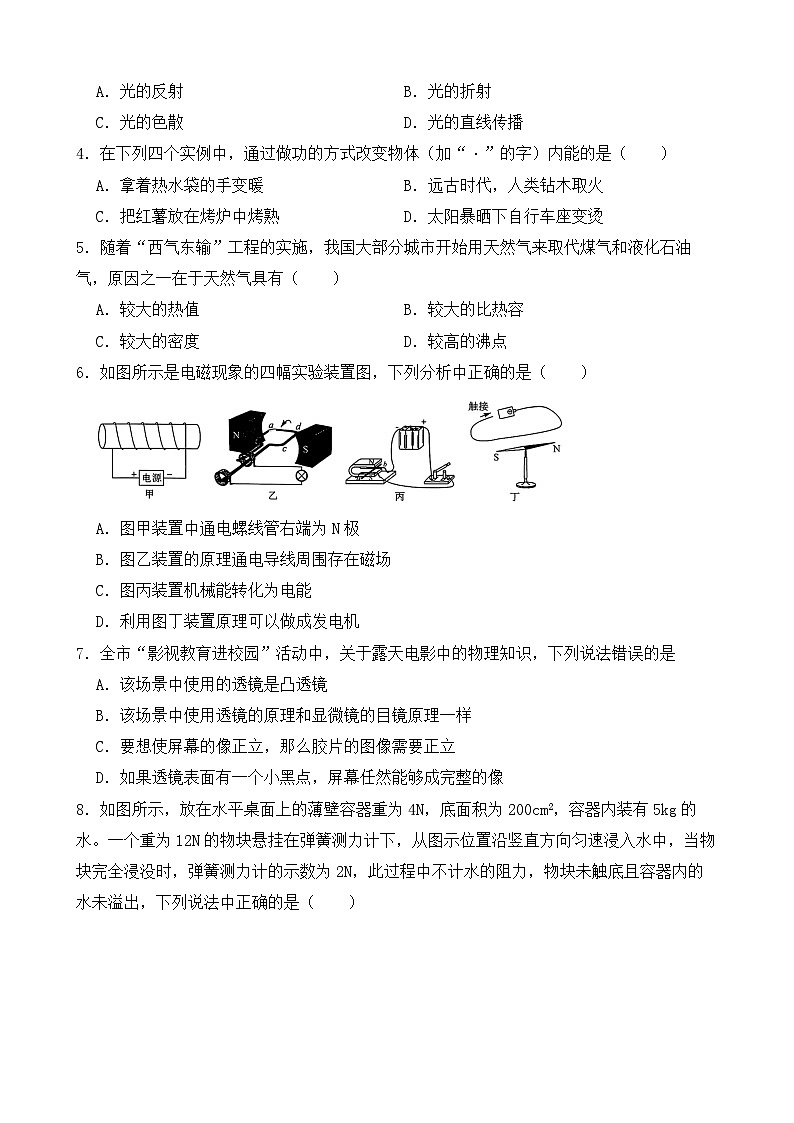

3．如图是我国古代用来计时的“日晷”，其原理是利用太阳的投影方向来测定并划分时刻。利用日晷计时的方法是人类在天文计时领域的重大发明，体现了我国古代劳动人民的智慧。日晷计时的原理是（ ）
A．光的反射B．光的折射
C．光的色散D．光的直线传播
4．在下列四个实例中，通过做功的方式改变物体（加“·”的字）内能的是（ ）
A．拿着热水袋的手变暖B．远古时代，人类钻木取火
C．把红薯放在烤炉中烤熟D．太阳暴晒下自行车座变烫
5．随着“西气东输”工程的实施，我国大部分城市开始用天然气来取代煤气和液化石油气，原因之一在于天然气具有（ ）
A．较大的热值B．较大的比热容
C．较大的密度D．较高的沸点
6．如图所示是电磁现象的四幅实验装置图，下列分析中正确的是（ ）
A．图甲装置中通电螺线管右端为N极
B．图乙装置的原理通电导线周围存在磁场
C．图丙装置机械能转化为电能
D．利用图丁装置原理可以做成发电机
7．全市“影视教育进校园”活动中，关于露天电影中的物理知识，下列说法错误的是
A．该场景中使用的透镜是凸透镜
B．该场景中使用透镜的原理和显微镜的目镜原理一样
C．要想使屏幕的像正立，那么胶片的图像需要正立
D．如果透镜表面有一个小黑点，屏幕任然能够成完整的像

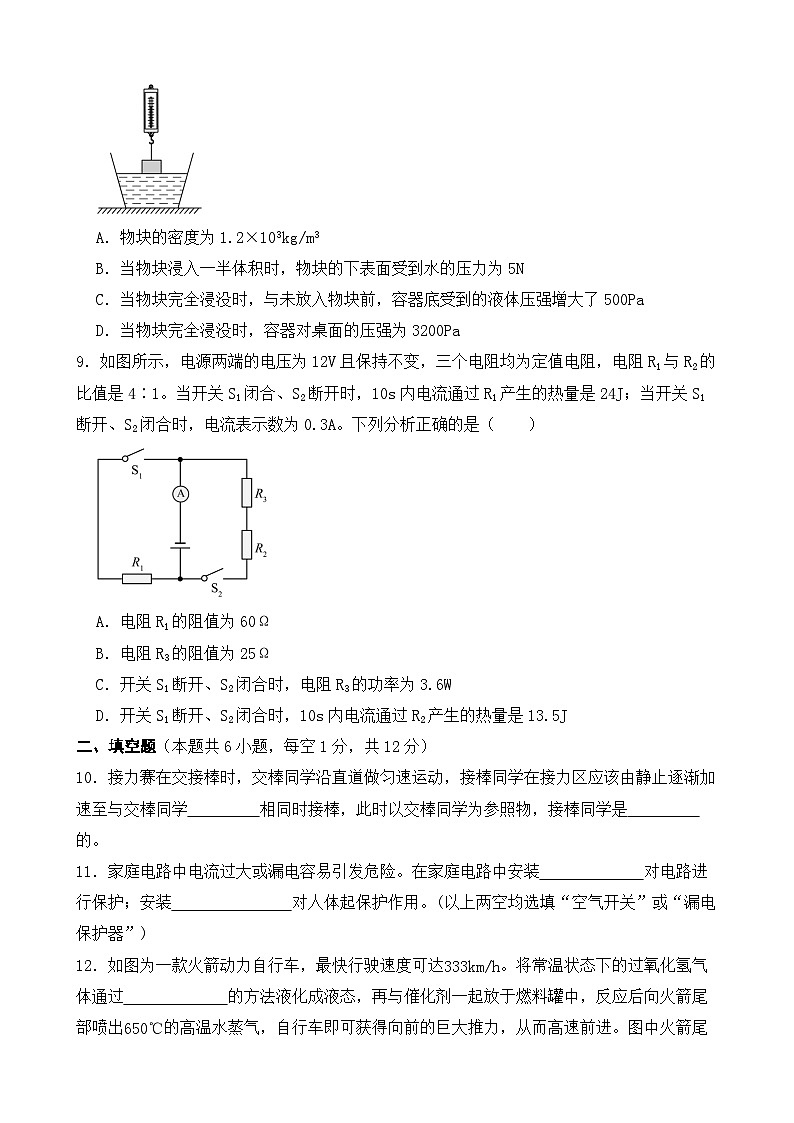

8．如图所示，放在水平桌面上的薄壁容器重为4N，底面积为200cm2，容器内装有5kg的水。一个重为12N的物块悬挂在弹簧测力计下，从图示位置沿竖直方向匀速浸入水中，当物块完全浸没时，弹簧测力计的示数为2N，此过程中不计水的阻力，物块未触底且容器内的水未溢出，下列说法中正确的是（ ）
A．物块的密度为1.2×103kg/m3
B．当物块浸入一半体积时，物块的下表面受到水的压力为5N
C．当物块完全浸没时，与未放入物块前，容器底受到的液体压强增大了500Pa
D．当物块完全浸没时，容器对桌面的压强为3200Pa
9．如图所示，电源两端的电压为12V且保持不变，三个电阻均为定值电阻，电阻R1与R2的比值是4∶1。当开关S1闭合、S2断开时，10s内电流通过R1产生的热量是24J；当开关S1断开、S2闭合时，电流表示数为0.3A。下列分析正确的是（ ）
A．电阻R1的阻值为60Ω
B．电阻R3的阻值为25Ω
C．开关S1断开、S2闭合时，电阻R3的功率为3.6W
D．开关S1断开、S2闭合时，10s内电流通过R2产生的热量是13.5J
二、填空题（本题共6小题，每空1分，共12分）
10．接力赛在交接棒时，交棒同学沿直道做匀速运动，接棒同学在接力区应该由静止逐渐加速至与交棒同学 相同时接棒，此时以交棒同学为参照物，接棒同学是 的。
11．家庭电路中电流过大或漏电容易引发危险。在家庭电路中安装 对电路进行保护；安装 对人体起保护作用。(以上两空均选填“空气开关”或“漏电保护器”)
12．如图为一款火箭动力自行车，最快行驶速度可达333km/h。将常温状态下的过氧化氢气体通过 的方法液化成液态，再与催化剂一起放于燃料罐中，反应后向火箭尾部喷出650℃的高温水蒸气，自行车即可获得向前的巨大推力，从而高速前进。图中火箭尾部产生大量的白气，白气是水蒸气 形成的。
13．刚装修完的房屋，我们会闻到一种刺鼻的气味，这是 现象，这些气味主要来自装修材料胶粘剂中的甲醛和苯，用胶粘剂可以把装修板材粘在一起，说明 。
14．2024年4月30日，太空“出差”半年的神舟十七号乘组汤洪波、唐胜杰、江新林成功返回地球家园。返回舱在减速降落过程中，表面温度高达到3000℃以上，返回舱所受合力的方向是向 的，机械能 （选填“增大”、“减小”、“不变”）。
15．如图所示，一个足够长的两端开口的U形管内装着水银，U形管左管横截面积为6.5cm2，右管横截面积为15cm2.将800g水缓慢灌入U形管左管，平衡后在水和水银面的交界处液体产生的压强大小为 Pa，U形管右管水银面高度上升了 cm.
三、作图题（本题共2小题，每小题2分，共4分）
16．如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请作出物体受力的示意图，作用点在O点。
17．一条光线从水中斜射入空气中时发生了折射，请在图中画出大致的入射光线，并标出折射角β。
四、实验题（本题共4小题，共24分）
18．（6分）
小田同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
（1）实验前，应调节烛焰、凸透镜与光屏的高度，使它们的中心在 上；
（2）实验过程中，当蜡烛与凸透镜的距离如图甲时，在光屏上可得到一个清晰的
倒立、 （选填“放大”或“缩小”）的实像，生活中利用此成像规律制成的光学仪器是 （选填“放大镜”、“投影仪”或“照相机”）；
（3）如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在 （选填“A”、“B”或“C”）处能观察到蜡烛的像，像是图丙中的 （选填“1”、“2”、“3”、“4”）；
（4）实验一段时间后，蜡烛燃烧变短。要使像仍能成在光屏的中央，应将光屏向 移动。
19．（5分）
在探究“水沸腾时温度变化的特点”的实验中：
（1）如图甲所示，将酒精灯放在铁架台上的铁圈B下方，将石棉网放在铁圈B上，并调整到适当高度，将装有适量水的烧杯放到石棉网上，将温度计悬挂于铁架台的支架A上，并根据温度计的位置来调节 （选填“铁圈B”或“支架A”）的高度，保证温度计的玻璃泡浸没在水中，不碰到容器底和壁；
（2）图乙为小红绘制的温度-时间图像，分析图像可知水的沸点是 ℃，沸腾时温度变化的特点是 ；
（3）小红猜想烧杯中沸腾的水也能将图丙试管中的水加热至沸腾。实验时，用烧杯中沸水给试管中的水加热，一段时间后，试管中的温度计示数上升到图丁所示的值后不再变化，试管中的水不沸腾，此时试管中水的温度 （选填“达到”或“未达到”）沸点，温度不再变化的主要原因是试管中水温较高时，水的蒸发变 （选填“快”或“慢”），相同时间内试管中的水从沸水中吸收的热量等于试管中水蒸发吸收的热量。
20．(7分)
做“测量小灯泡额定功率”的实验（灯泡的额定电压U额＝2.5V，灯丝电阻阻值不变）。
（1）连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的滑片，两表的示数都不变，原因是滑动变阻器接了 两个接线柱。
（2）排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，此时电流表的示数如图乙，则小灯泡的额定电功率为 W。
（3）同组的小月同学设计了一个电路，如图丙，也测出了该小灯泡正常发光时的功率，其中定值电阻的阻值R＝25Ω，正确操作步骤如下：
①只闭合开关S和 ，调节滑动变阻器滑片使电流表示数为I1＝ A；
②闭合开关S和 ，断开开关 ，保持滑动变阻器滑片位置不动，读出电流表示数为I2；
③小灯泡的额定电功率表达式为P额＝ 。（用物理量符号表示）
21．（6分）
小华按如图甲所示装置“研究影响滑动摩擦力大小的因素”。木块上表面贴一层较粗糙的毛巾。用电动机带动传送带运动。
（1）实验前，测力计的指针指在0.1N和0.2N之间，应该把指针调节到 上；
（2）组装器材时必须做到 ；（至少有一个选项正确）
A.传送带要水平放置
B.木块要放在传送带的中间位置
C.定滑轮左侧连接木块的细绳要水平
D.测力计的挂钩和定滑轮之间要有适当的距离
（3）开启电动机的电源，应使皮带轮上方的传送带向 （选填“左”或“右”）运动；
（4）在木块上放不同数量的钩码，分别测出压力和木块所受摩擦力的大小，画出摩擦力与压力的关系图象如图乙所示。由图象可知，在接触面的粗糙程度相同时，滑动摩擦力的大小与压力大小成 ；
（5）将木块翻过来，使贴有毛巾的那一面与传送带接触，重复上述实验。小华认为“压力相同时，接触面越粗糙，滑动摩擦力越大”。如果该观点正确，这次画出的摩擦力与压力的关系图象应在图乙中 （选填“I”或“II”）区域；
（6）小华仔细观察实验装置发现，左右两个皮带轮之间的距离是可调的。为了防止皮带轮和传送带之间打滑，应把左右两个皮带轮之间的距离调 （选填“近”或“远”）一些。
五、综合应用题（本题共3小题，共22分）
22．（8分）
如图是工人用滑轮组提升货物时的情景。工人用400N的拉力匀速提升重900N的货物，绳子自由端在10s内匀速下降9m(不计绳重及摩擦)。求：
（1）滑轮组对货物做功的功率。
（2）提升货物时机械效率。
（3）若用此装置将2700N货物提升相同高度，工人要做多少功。
23．（8分）
如图所示是某品牌电热锅的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制，已知低温挡电阻R1=110Ω，中温挡功率为880W；求：
（1）电热锅低温挡工作时的电功率；
（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容c=4.2×103J/（kg•℃）]
24．（6分）
跨学科实践——自制杆秤
⑴实践背景：如图是《墨经》记载的杆秤，文中将待称量的物体称为“重”、将秤砣称为“权”。称量时，先将“重”挂在挂钩上，然后将“权”拨到合适位置，直至秤杆水平平衡，此时根据“权”绳所对应的刻度就可以知道待称量物体的质量。其中“标”、“本”表示杠杆五要素中的 ，当“重”更重时，要使秤杆再次水平平衡应将“权”向 移动（选填“左”或“右”）。为此，跨学科实践小组准备结合《墨经》的记载和已学知识，自制一把杆秤；
⑵器材准备：轻质木条（总长22cm）、轻质纸盘、细绳、钩码（50g、100g、200g各一个），如图乙所示，BC=4cm；
⑶制作要求：①测量范围为0~400g。②分度值为20g。③在木条上做刻度，相邻两刻度之间的距离相等且适当大一些；
⑷作品分析：如图乙所示，若轻质木条和轻质纸盘的质量都不计，则该杆秤的零刻度线在提纽 （选填“B点处”“B点左”或“B点右”），为了达到上述制作要求，你应
选 g的钩码作为秤砣更合适，理由 ；
⑸作品调试：在实际制作过程中，小明发现“轻质木条”质量并不小，不能忽略不计，为此，他用一合适的烧杯替代轻质纸盘，使杆秤的零刻度始终满足上述要求和分析。在测量过程中，要提高测量的量程，下列方法肯定可行的是 。
A．减小秤砣的质量 B．增加烧杯质量并缩小BC长度
C．将B向C点移 D．减少烧杯质量并增大AB长度
答案解析部分
1．【答案】A
2．【答案】B
【解析】【解答】A．朗读者的声音是由声带振动产生的，该选项说法错误。
B．使用扩音器可以增大声音的响度，使声音更响亮，该选项正确。
C．B超检查是利用超声波传递信息进行诊断，而非直接诊断疾病，该选项说法有误。
D．中考考场禁止鸣笛是在声源处控制噪声，而非阻断噪声传播，该选项说法错误。
综上所述，B选项是正确答案。
【分析】1、声音产生是由物体振动产生，通过介质（固体、液体、气体）中传播，不能在真空中传播；
2、声音的特点：不同材料决定音色不同；振幅决定响度；振动频率决定音频；振动频率决定音频，频率越高，音调越高，频率越低，音调越低；声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；
3、减弱噪音的途径有：声源处（摩托车装消声器）、传播中（建隔音墙 ）、人耳处（戴耳罩）。
3．【答案】D
【解析】【解答】日晷作为古代计时工具，其工作原理基于太阳光照射物体时产生的影子变化来测定时间。这种现象的本质是光沿直线传播的特性所导致的。因此，选项A、B、C均不正确，只有选项D符合题目要求。
正确答案为D。
【分析】1、光的反射：光在同一种介质中传播中，遇到反射面，将一部分光反射回来的现象叫做光的反射，常见例子有：平面镜反射，湖面反射；
2、光的折射：光经过不同介质时，传播方向会发生偏折的现象，如：海市蜃楼、彩虹的形成、岸面看水水变浅；
3、光的直线传播：光在同种介质中沿直线传播，实例有影子的形成、日食、小孔成像、激光校准等。
4．【答案】B
【解析】【解答】A． 拿着热水袋的手变暖 ，则手从热水袋上吸收热量，属于热传递改变物体的内能，故A不符合题意；
B．钻木取火时，通过摩擦的方式将机械能转化为内能，属于做功改变物体的内能，故B符合题意；
C．把红薯放在烤炉中烤熟，红薯从烤炉吸收热量，属于热传递改变物体的内能，故C不符合题意；
D．自行车在太阳暴晒时，自行车座从太阳光中吸收热量，属于热传递改变物体的内能，故D不符合题意。
故选B。
【分析】热传递改变内能的本质为能量的转移，做功改变内能的本质为能量的转化。
5．【答案】A
【解析】【解答】A、热值表示1kg某种燃料完全燃烧放出的热量，体现燃料放热能力，是燃料的特性，A符合题意；
B、比热容是单位质量某物质温度变化1℃吸收或放出的热量，反映吸放热能力；B不符合题意；
C、密度是单位体积物质的质量，是物质的特性；C不符合题意；
D、沸点是液体沸腾时的温度，与燃料燃烧无关，D不符合题意。
故选A。
【分析】不同燃料的热值不同，是燃料的特性，反映燃料的品质。
6．【答案】A
【解析】【解答】A、图甲中，根据安培定则，电流从左侧流入，判断通电螺线管右端为N极，A正确；
B、图乙中，线圈在磁场中切割磁感线，电路中产生感应电流，是电磁感应现象，B错误；
C、图丙中，闭合开关，通电导线在磁场中受到力的作用而运动，电能转化为机械能，C错误；
D、图丁中，通电导线周围有磁场，可看到小磁针偏转，是电流的磁效应，D错误。
故选A。
【分析】根据安培定则可以判断通电螺线管的磁极位置；导体切割磁感线，电路中产生感应电流；通电导体在磁场中受力的作用；电流周围有磁场。
7．【答案】B,C
【解析】【解答】 A、露天电影的工作原理与投影仪的工作原理相同，都是利用凸透镜成倒立、放大的实像，所以该场景中使用的透镜是凸透镜，故A正确。
B、显微镜的物镜和目镜都是一个凸透镜，目镜成正立、放大的虚像，所以目镜成像原理与电影的成像原理不同，故B错误。
C、电影成倒立的实像，要想使屏幕的像正立，那么胶片的图像需要倒立放置，故C错误。
D、如果透镜表面有一个小黑点，物体上任一点都有光线射向凸透镜的其它部分，经凸透镜折射后，照样能会聚成完整的物体的像，所以像是完整的；由于折射光线减少，会聚成的像变暗，故D正确。
故答案为：BC。
【分析】（1）凸透镜成像的三种情况和应用：
u＞2f，成倒立、缩小的实像，应用于照相机和摄像机。
2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪。
u＜f，成正立、放大的虚像，应用于放大镜。
（2）显微镜的物镜成倒立、放大的实像，目镜成正立、放大的虚像。
8．【答案】A,B,D
9．【答案】A,B,D
【解析】【解答】根据图片可知，当开关S1闭合、S2断开时，电路只有电阻R1工作，
根据Q=U2Rt得到：24J=144V2R1×10s；
解得：R1=60Ω；
故A正确；
因为电阻R1与R2的比值是4∶1，
所以R2=14R1=14×60Ω=15Ω，
当开关S1断开、S2闭合时，电流表示数为0.3A，电阻R3和电阻R2串联，则
R2两端电压为：U2=I2R2=0.3A×15Ω=4.5V；
那么R3两端电压U3=U总-U2=12V-4.5V=7.5V；
则R3=U3I3=Ω；
故B正确；
开关S1断开、S2闭合时， 则功率为P=I2R3=（0.3A）2×25Ω=2.25W，故C错误；
10s内电流通过R2产生的热量为Q=I2R2t=（0.3A）2×15Ω×10s=13.5J，故D正确。
故选ABD。
【分析】 A.当开关S1闭合、S2断开时，电路中只有R1，知道10s内电流通过R1产生的热量是24J，利用Q=U2Rt计算R1的大小；
B.由题知，电阻R1与R2的比值是4：1，可求R2的大小；当开关S1断开、S2闭合时，R2与R3串联，知道电流表示数为0.3A，即电路中电流大小，利用欧姆定律计算R2与R3串联的总电阻，进而求出R3的大小；
C.开关S1断开、S2闭合时，R2与R3串联，利用P=I2R求电阻R3的功率；
D.开关S1断开、S2闭合时，R2与R3串联，利用Q=I2Rt计算10s内电流通过R2产生的热量。
10．【答案】速度；静止
【解析】【解答】交接棒时，接棒同学要和交棒同学保持相对静止，即速度相同时更容易交接棒成功。
【分析】物体相对运动：物体与参照物运动状态不一致，所以物体相对参照物运动，物体与参照物运动状态不一致，所以物体相对参照物静止。
11．【答案】空气开关；漏电保护器
【解析】【解答】家庭电路中电流过大或漏电容易引发危险。在家庭电路中安装空气开关对电路进行保护；安装漏电保护器对人体起保护作用。
故答案为：空气开关；漏电保护器。
【分析】当电路中的电流过大时，空气开关会自动跳闸；
当相线和中性线中的电流大小不相等时，漏电保护器会自动切断电路。
12．【答案】压缩体积；液化
【解析】【解答】使气体液化的方式有两种，一种是压缩体积，另一种是降低温度，将常温状态下的过氧化氢气体通过压缩体积的方法液化成液态。
图中火箭尾部产生大量的白气，白气是过氧化氢燃烧产生的温度较高的水蒸气，遇到外界较冷的空气由气态变为液态，液化形成的。
【分析】通过压缩体积的方法可以将气体液化；“白气”是水蒸气液化形成的。
13．【答案】扩散；分子间有引力
【解析】【解答】 解：刚装修完的房屋，我们会闻到一种刺鼻的气味，这是“气味”分子在不停地做无规则运动的结果，属于扩散现象；
因为分子间存在引力，所以用胶粘剂可以把装修板材粘在一起。
故答案为：扩散；分子间有引力。
【分析】 不同物质互相接触时，分子彼此进入对方的现象叫扩散，扩散现象说明一切物质的分子都在不停地做无规则运动；
分子间存在相互作用的引力和斥力。
14．【答案】上；减小
15．【答案】1.23×104；2.72
【解析】【解答】根据水的质量800g，根据V=mρ，计算水体积为 V=0.8×10−3m3，缓慢灌入U形管左管，左管中高度为h=VS=1.23m.平衡后，在水和水银面的交界处，液体产生的压强为：
p=ρgh=1×103×10×1.23Pa=1.23×104Pa.
当ρ水h=ρ水银H，解得，右管水银面比左管水和水银的交界面高 H=0.09m=9cm，
由 S左9−x=S右x，解得，U形管右管水银面高度上升了x=2.72cm。故第1空填：1.23×104；第2空填：2.72。
【分析】利用ρ=mV，计算800g水的体积，缓慢灌入U形管左管，利用V=Sh，计算水柱的高度；利用p=ρ水gh水，计算水银和水面的交界处液体产生的压强；
左管注入水后，左管内水银面降低Δh左，右管内水银面上升Δh右，且容器内水银的体积不变，液面静止后，利用S左Δh左=S右Δh右，计算Δh左与Δh右的大小关系；根据水和水银界面的液体产生的压强相等，利用p=ρgh，计算U形管右管水面上升高度。
16．【答案】
【解析】【解答】图中，与弹簧连接的物体A，静止在光滑斜面上，物体A不受摩擦力，受到的重力竖直向下、垂直于斜面向上的支持力、平行于斜面向上的弹力。如图所示：
【分析】物体受到的重力竖直向下；弹力方向和弹簧的形变方向相反；物体受到的支持力和支撑面垂直。
17．【答案】
【解析】【解答】图中，过折射点O垂直水面作出法线，在法线左侧的水中画出入射光线，入射角小于折射角，如图所示：
【分析】折射角为折射光线与法线的夹角，光从水中斜射入空气中，折射角大于入射角。
18．【答案】（1）在同一高度
（2）放大；投影仪
（3）B；4
（4）上
【解析】【解答】（1）实验前，应调节烛焰、凸透镜与光屏的高度，使它们的中心在在同一高度上；
（2）根据甲图可知，此时像距大于物距，则成倒立、放大的实像，应用为投影仪；
（3） 如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处， 此时物距u=16cm-10cm=6cm，在一倍焦距内，成正立、放大的虚像，与物体在同一侧，因此人眼应该在C处观察蜡烛的像，像是图丙中的4。
（4） 实验一段时间后，蜡烛燃烧变短，相当于蜡烛火焰向下运动，根据成像的倒立性可知，像成在光屏上方。要使像仍能成在光屏的中央，则光屏应该向上移动。
【分析】（1）只有蜡烛火焰、凸透镜和光屏的中心在同一高度上时，像才能成在光屏中央；
（2）比较像距和物距的大小，从而确定成像特点和应用；
（3）比较物距和焦距的大小关系，从而确定成像的特点和位置即可。
（4）根据凸透镜成像的倒立性分析解答。
19．【答案】（1）铁圈A
（2）99；温度不变
（3）未达到；快
【解析】【解答】（1）如图甲所示，本实验要使用酒精灯的外焰，装置自下而上组装，将酒精灯放在铁架台上的铁圈B下方，将石棉网放在铁圈B上，并调整到适当高度，将装有适量水的烧杯放到石棉网上，将温度计悬挂于铁架台的支架A上，并根据温度计的位置来调节铁圈A的高度，保证温度计的玻璃泡浸没在水中，不碰到容器底和壁。
（2）由图乙可知，水的温度由80℃上升到99℃不变，所以水的沸点是99℃，沸腾时温度变化的特点是温度不变，持续吸热。
（3）水沸腾必须满足两个条件，一是温度达到沸点，二是继续吸热，所以在实验时，用烧杯中沸水给试管中的水加热，一段时间后，试管中的温度计示数上升到图丁所示的值后不再变化，试管中的水不沸腾，此时试管中水的温度未达到沸点，温度不再变化的主要原因是试管中水温较高时，水的蒸发变快，相同时间内试管中的水从沸水中吸收的热量等于试管中水蒸发吸收的热量。
【分析】（1）探究水的沸腾规律时，组装器材从下到上；
（2）液体沸腾时，温度保持不变，此时的温度是沸点；
（3）液体沸腾的条件是到达沸点，继续吸热；温度越高，液体蒸发越快。
20．【答案】（1）下面
（2）0.75
（3）S2；0.1；S1；S2；U额（I2﹣I1）
【解析】【解答】（1）连接好电路，闭合开关，电流表有示数，则电路为通路；若小灯泡较暗，说明电路的电流较小，电路的电阻较大，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，说明变阻器没有了“变阻”的作用，造成这一现象的原因可能是：滑动变阻器接了下面的两个接线柱。
（2）排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，此时电流表的示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.3A，即灯泡的额定电流为0.3A，则小灯泡额定功率为P＝UI＝2.5V×0.3A＝0.75W
（3）①只闭合开关S和S2，此时灯泡L和定值电阻R并联，电流表测定值电阻的电流；要使灯泡正常发光，应调节滑动变阻器的滑片，使灯泡两端的电压为额定电压，定值电阻R两端的电压也等于灯泡L的额定电压2.5V，故此时电流表示数为I1＝IR=URR=2.5V25Ω=0.1A
②闭合开关S和S1，断开开关S2，保持滑动变阻器滑片位置不动，读出电流表示数为I2。
③在步骤②中，电流表测R与灯泡并联的总电流，由于电路连接关系没有改变，各电阻的电压和电阻大小不变，故通过灯的电流不变，由并联电路电流的规律，灯的额定电流为IL额＝I2−I1
小灯泡额定功率表达式为PL额＝UL额IL额＝U额（I2−I1）
【分析】（1）当滑动变阻器串联在电路中时，若滑片的位置改变而电阻不变，说明接线柱利用了下面的接线柱；
（2）根据电压和电流的乘积，计算大功率；
（3）利用电压和电阻的比值，计算电流；根据电压和电流的乘积，计算大功率。
21．【答案】零刻度线；ACD；左；正比；I；远
【解析】【解答】（1）实验前，测力计的指针指在0.1N和0.2N之间，应该把指针调节到零刻度线上；
（2）实验时需水平匀速直线拉动木块，实验组装器材时必须做到传送带要水平放置、定滑轮左侧连接木块的细绳要水平，同时挂钩和定滑轮不能存在摩擦，实验测力计的挂钩和定滑轮之间要有适当的距离，故选ACD；
（3）根据力的相互作用可知皮带轮上方的传送带向左运动时，木块受到水平向右的摩擦力，所以开启电动机的电源，应使皮带轮上方的传送带向左运动；
（4）在木块上放不同数量的钩码，分别测出压力和木块所受摩擦力的大小，画出摩擦力与压力的关系图象如图乙所示。由图象可知，在接触面的粗糙程度相同时，滑动摩擦力的大小与压力大小成正比；
（5）将木块翻过来，使贴有毛巾的那一面与传送带接触，重复上述实验，压力相同时，接触面越粗糙，滑动摩擦力越大，画出的摩擦力与压力的关系图象应在图乙中I区域；
（6）小华仔细观察实验装置发现，左右两个皮带轮之间的距离是可调的。为了防止皮带轮和传送带之间打滑，应把左右两个皮带轮之间的距离调远一些。
故答案为：（1）零刻度线；（2）ACD；（3）左；（4）正比；（5）1；（6）远。
【分析】（1）弹簧测力计使用前需调零；
（2）实验时需水平匀速直线拉动木块，同时挂钩和定滑轮不能存在摩擦；
（3）根据力的相互作用可知皮带轮上方的传送带向左运动时，木块受到水平向右的摩擦力；
（4）分析图象可知在接触面的粗糙程度相同时，滑动摩擦力的大小与压力大小的关系；
（5）压力相同时，接触面越粗糙，滑动摩擦力越大，据此分析即可；
（6）为了防止皮带轮和传送带之间打滑，应把左右两个皮带轮之间的距离调远一些。
22．【答案】（1）解：由图可知，n=3，货物上升的高度为h=sn=9m3=3m，
滑轮组做的有用功为W有=Gh=900N×3m=2700J，
则滑轮组对货物做功的功率为P=W有t=2700J10s=270W；
答：滑轮组对货物做功的功率为270W。
（2）解：该滑轮组的机械效率为：η=W有W总=GhFs=GhFnh=GnF=900N3×400N×100%=75%；
答：提升货物时机械效率为75%。
（3）解：不计绳重及摩擦，根据F=1n(G+G动)可知，动滑轮的重力为：
G动=nF−G=3×400N−900N=300N；
若用此装置提升2700N货物，绳子自由端的拉力为F'=1n(G'+G动)=13×(2700N+300N)=1000N，
将货物提升相同高度，则工人做的总功为：W总=F's=1000N×9m=9000J。
答：若用此装置将2700N货物提升相同高度，工人做的功为9000J。
【解析】【分析】（1）根据W=Gh，可以计算对物体做的有用功；根据P=Wt，计算功率的大小；
（2）根据η=W有用W总，计算滑轮组的机械效率；
（3）根据G动=nF-G物，计算动滑轮的重力；利用F=1nG+G动，计算滑轮组绳子的拉力；根据W=Fs，计算总功。
23．【答案】（1）解：由电路图和已知条件可以得出，当只闭合开关S1时，只有电阻R1接入电路，为低温挡，电压为220V，根据公式可得低温档功率为P=Wt=U2R1=(220V)2110Ω=440W
答：电热锅低温挡工作时的电功率为440W；
（2）解：根据题意可知，当只有电阻R2接入电路时为中温挡，电热锅中温挡功率为880W，电压为220V，由公式变形可知，此时电路中的电流为I=PU=880W220V=4A
答：电热锅中温挡工作时的电流为4A；
（3）解：当R1、R2均接入电路，即开关S1和S2均闭合时为高温挡，根据串并联电路中电功率的规律可知，高温挡功率为P=440W+880W=1320W
根据热平衡方程可知Q吸=W
即cmΔt=Pt
所以所需的时间为t=cmΔtP=4.2×103J/（kg⋅℃）×2kg×55℃1320W=350s
答：不计热量损失，使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间为350s。
【解析】【分析】（1）根据图片可知，当只闭合开关S1时，只有电阻R1接入电路，此时电阻较大而总功率较小，为低温挡。根据 P低温=U2R1 计算低温档时的功率。
（2）当只有电阻R2接入电路时为中温挡，根据 I中温=P中温U 计算此时电路中的电流；
（3）当R1、R2均接入电路，即开关S1和S2均闭合时为高温挡，根据P高温=P1+P2=P低温+P中温计算高温档时的功率。
不考虑热损失，那么消耗的电能等于吸收的热量，即Q吸=W，结合Q吸=cm△t和W=Pt计算需要加热的时间即可。
24.【答案】力臂；左；B点处；100；同时满足测量范围和分度值要求且相邻刻度之间距离适当大些。；B
【解析】【解答】（1）据图可知，提纽为杠杆的支点，标本为力臂，物体重力更重时，权的重力不变，力臂变大，所以向左移动。
（2） 轻质木条和轻质纸盘的质量都不计，则该杆秤的零刻度线在提纽 的支点处，即B点，测量的范围在0-400g，BC为阻力臂长度为4cm，AC的长度为18cm，根据杠杆平衡原理可知G=400g×4cm18cm=89g，所以选择100g的砝码。
（3）提高测量的量程，即动力和动力臂的乘积增加，增加AB长度可以增加动力臂，增加烧杯质量可以增加阻力，阻力臂不变，可以增加砝码的重力，所以B正确，AD错误
C、 将B向C点移 ，阻力臂减小，动力臂增加，阻力和阻力臂的乘积减小，故C错误。
综上选BC
【分析】1、杠杆原理的应用：杠杆的平衡条件为：动力×动力臂=阻力×阻力臂；
2、秤提高量程，本质为提高砝码的重力，可操作的方法有增加秤砣的重力，减小动力臂的长度，增加砝码的重力。
