这是一份高中物理人教版 (2019)必修 第一册共点力的平衡教学课件ppt，共51页。

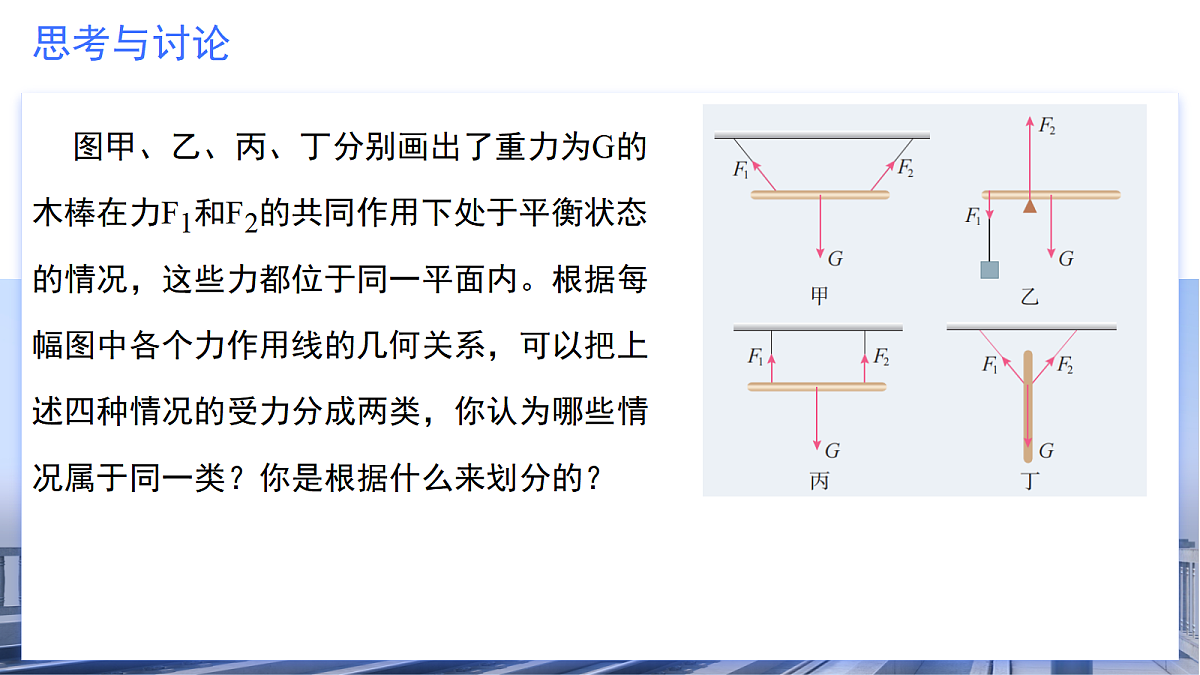

图甲、乙、丙、丁分别画出了重力为G的木棒在力F1和F2的共同作用下处于平衡状态的情况，这些力都位于同一平面内。根据每幅图中各个力作用线的几何关系，可以把上述四种情况的受力分成两类，你认为哪些情况属于同一类？你是根据什么来划分的？

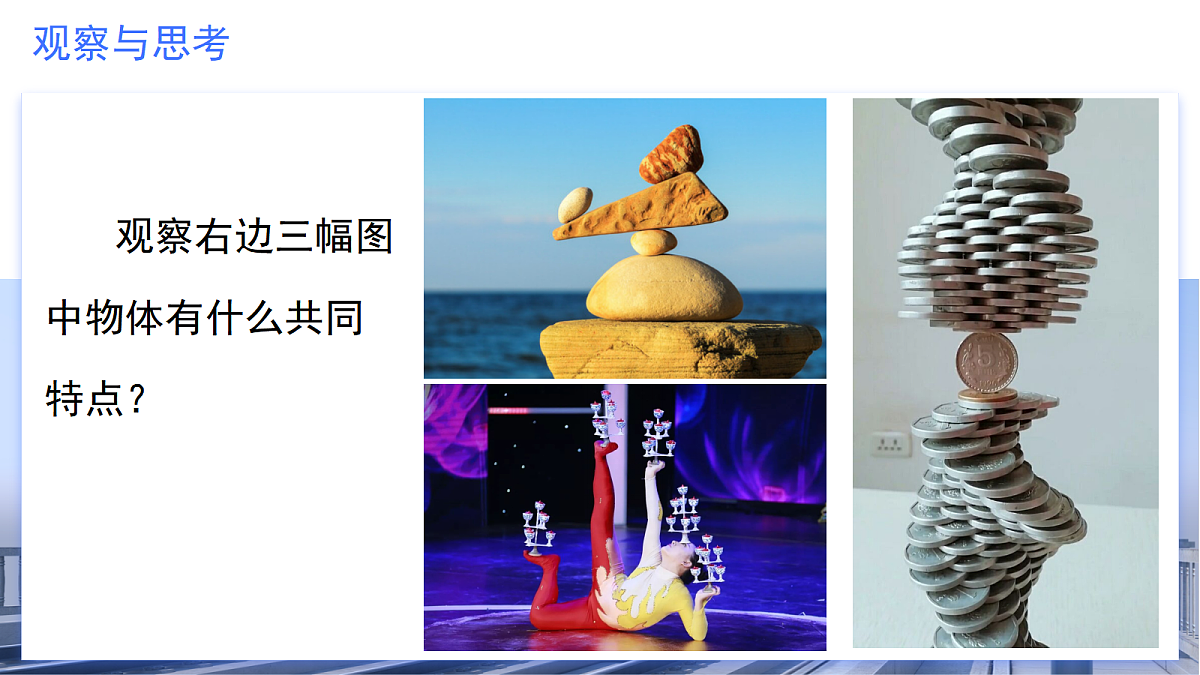

观察右边三幅图中物体有什么共同特点？

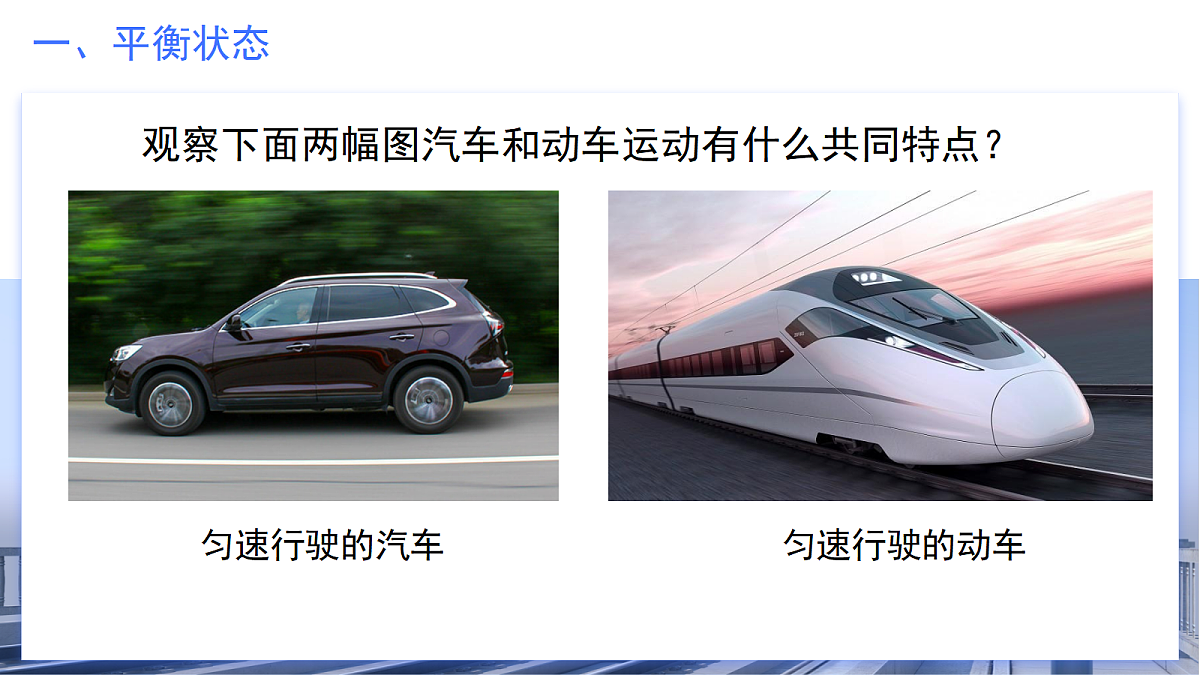

观察下面两幅图汽车和动车运动有什么共同特点？

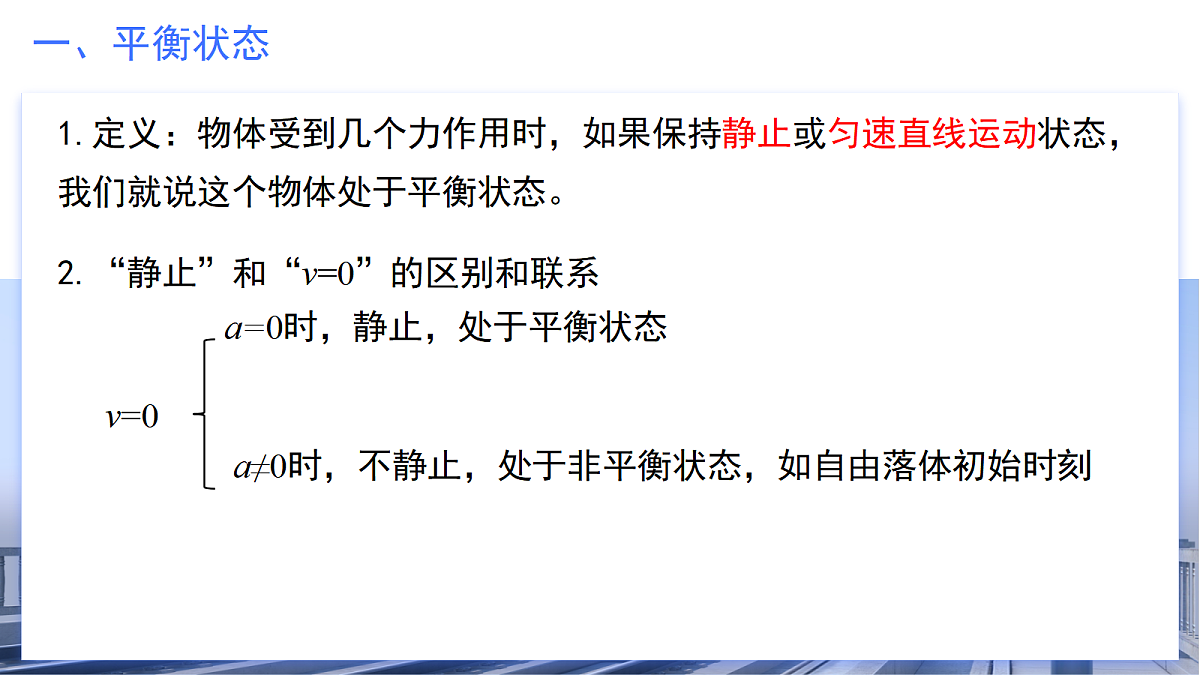

1.定义：物体受到几个力作用时，如果保持静止或匀速直线运动状态，我们就说这个物体处于平衡状态。
2.“静止”和“v=0”的区别和联系
a=0时，静止，处于平衡状态
a≠0时，不静止，处于非平衡状态，如自由落体初始时刻

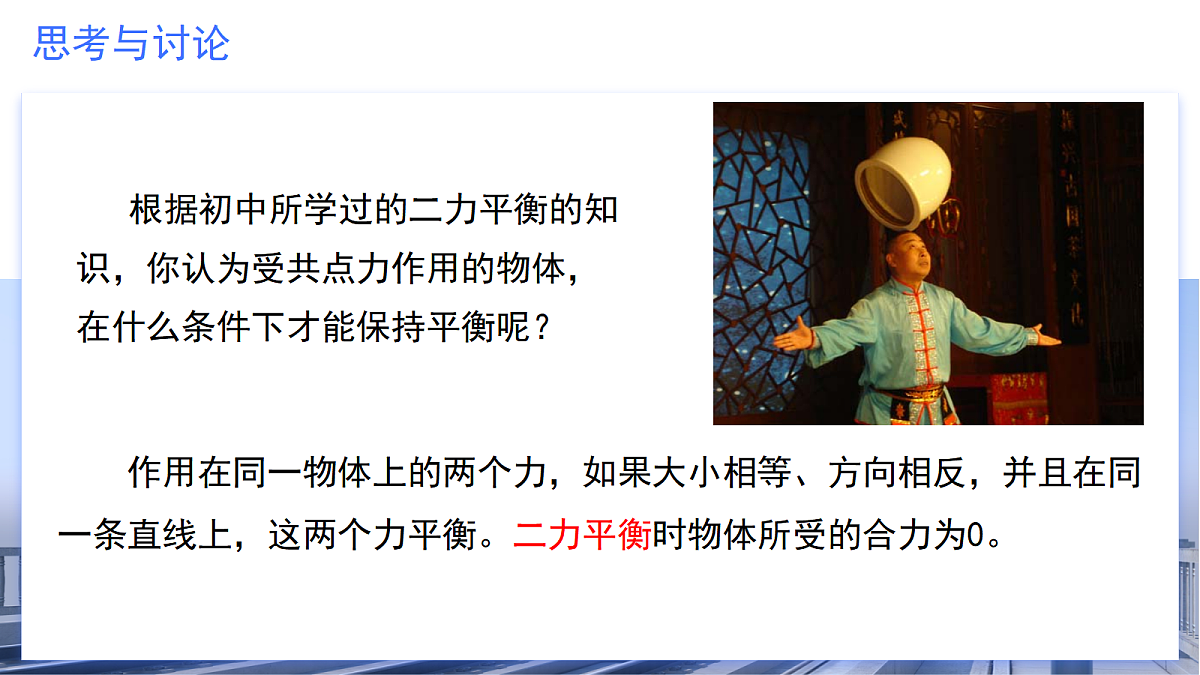

根据初中所学过的二力平衡的知识，你认为受共点力作用的物体，在什么条件下才能保持平衡呢？
作用在同一物体上的两个力，如果大小相等、方向相反，并且在同一条直线上，这两个力平衡。二力平衡时物体所受的合力为0。
如果物体受到三个力的作用，你认为受共点力作用的物体，在什么条件下才能保持平衡呢？
我们可以根据平行四边形定则，求任意两个力的合力为一个力，最终把三力平衡问题转化为二力平衡问题。即三力的合力为0。
如果物体受到三个以上的力作用，你认为受共点力作用的物体，在什么条件下才能保持平衡呢？
我们可以根据平行四边形定则，任意一个力与其余各力的合力大小相等、方向相反、作用在同一条直线上，最终把多力平衡问题转化为二力平衡问题。即物体所受的合力为0。
1.条件：在共点力作用下物体平衡的条件是合力为0。
2.公式：F合＝0，或Fx合=0和Fy合＝0。
3.由平衡条件得出的三个结论：
【例题1】某幼儿园要在空地上做一个滑梯，根据空地的大小，滑梯的水平跨度确定为6m。设计时，滑板和儿童裤料之间的动摩擦因数取0.4，为使儿童在滑 梯游戏时能在滑板上滑下，滑梯至少要多高？
以小孩为研究对象，受力分析
可得：h=μ·AC=0.4×6m=2.4m
应用共点力平衡条件解题的步骤:
(1)明确研究对象(物体、质点或绳的结点等)。(2)分析研究对象所处的运动状态，判定其是否处于平衡状态。(3)对研究对象进行受力分析，并画出受力示意图。(4)建立合适的坐标系，应用共点力的平衡条件，选择恰当的方法列出平衡方程。(5)求解方程，并讨论结果。
【例题2】生活中常用一根水平绳拉着悬吊重物的绳索来改变或固定悬吊物的位置。如图悬吊重物的细绳，其O点被一水平绳BO牵引，使悬绳AO段和竖直方向成θ角，若悬吊物所受的重力为G，则悬绳AO和水平绳BO所受的拉力各等于多少？
F4为F1和F2的合力， 则F4与F3平衡， 即：F4 ＝ F3 ＝G
如图，以O为原点建立直角坐标系。F2方向为x轴正方向，向上为y轴正方向。F1在两坐标轴方向的分矢量分别为F1x 和F1y 。因x、y两方向的合力都等于0，可列方程：
F2 － F1x ＝0
F1y － F3 ＝0
即 F2 － F1sinθ＝0 (1)
F1csθ－G ＝0 (2)
由(1)(2)式解得:F1＝G/csθ，F2＝Gtanθ。
物体受到的共点力中有几个力会发生“缓慢”变化，而变化过程中物体始终处于一种“动态”的平衡状态中，我们把这样的状态称为动态平衡状态。
二、动态平衡的处理方法（解析式法）
　如图所示，光滑的四分之一圆弧轨道AB固定在竖直平面内，A端与水平面相切。穿在轨道上的小球在拉力F作用下，缓慢地由A向B运动，F始终沿轨道的切线方向，轨道对球的弹力为FN。在运动过程中A.F增大，FN增大B.F减小，FN减小C.F增大，FN减小D.F减小，FN增大
　(多选)如图所示，质量分别为m、M的甲、乙两个物体系在一根通过轻质光滑定滑轮的轻绳两端，甲放在水平地板上，乙被悬在空中，若将甲沿水平地板向左缓慢移动少许后，甲仍静止，则A.绳中张力变小B.甲对地面的压力变大C.绳子对滑轮的力变大D.甲所受的静摩擦力变大
二、动态平衡的处理方法（图解法---矢量三角形法）
例1：如图所示，两根轻绳一端系于结点O，另一端分别系于固定圆环上的A、B两点，O为圆心。O点下面悬挂一重为G的物体M，绳OA水平。
(1)当细绳OB与竖直方向成θ角时，两细绳OA、OB的拉力FA、FB分别是多大?
(2)保持O点和细绳OB的位置，使A点沿圆环支架顺时转到Aˊ的过程中，细绳OA及细绳OB的拉力如何变化?
①分析物体的受力及特点；
②利用平行四边形定则，作出矢量四边形；
③根据矢量四边形边长大小作出定性分析；
二、动态平衡的处理方法（相似三角形法---对应边成比例）
例2：如图所示，质量均可忽略的轻绳与轻杆承受弹力的最大值一定，杆的A端用铰链固定，光滑轻小滑轮在A点正上方，B端吊一重物，现将绳的一端拴在杆的B端，用拉力F将B端缓慢上拉，在AB杆达到竖直前(均未断)，关于绳子的拉力F和杆受的弹力N的变化，判断正确的是(　　)A．F变大B．F变小C．N变大D．N变小
∆TNB ∽ ∆OBA
①一个为恒力，大小方向都不变；
②另两个力方向均变化；
③与物体有关的几何三角形两边长度大小不变；
②利用平行四边形定则，作三力矢量三边形；
③根据矢量三角形和几何三角形相似作定性分析；
二、动态平衡的处理方法（拉密定理法---正弦定理）
【例3】如图所示，两根轻绳一端系于结点O，另一端分别系于固定圆环上的A、B两点，O为圆心。O点下面悬挂一物体M，绳OA水平,拉力大小为F1，绳OB与绳OA成120°，拉力大小为F2．将两绳同时缓慢顺时针转过75°，并保持两绳之间的夹角始终不变，物体始终保持静止状态．则在旋转过程中，下列说法正确的是（　　）A. F1逐渐增大B. F1先增大后减小C. F2逐渐减小D. F2先减小后增大
②另两个力方向夹角始终不变；
如果我们研究的对象是两个或者两个以上的物体，并且物体间相互连接，此时我们如何讨论和研究它们彼此之间的受力呢？
1、在“连接体运动”的问题中，比较常见的连接方式有：①用细绳将两个物体连接，物体间的相互作用是通过细绳的“张力”体现的。②两个物体通过互相接触挤压连接在一起，它们间的相互作用力是“弹力”、“摩擦力”连接在一起。
两个或两个以上物体通过相互作用力连接在一起，叫做连接体或叠加体。
2、在“连接体运动”的问题中的内力合外力：①内力：两个（或两个以上）物体组成的连接体，它们系统内物体之间相互作用力叫内力；②外力： 两个（或两个以上）物体组成的连接体，它们与外界之间的力叫外力。
二、整体法和隔离法选用原则
整体法的选用原则：研究系统外的物体对系统整体的作用力，受力分析时不要再考虑系统内物体间的相互作用（内力）
隔离法的选用原则：研究单个物体所受的作用力，一般隔离受力较少的物体。
1.整体法：将运动状态相同的几个物体作为一个整体进行受力分析的方法。
2.隔离法：将研究对象与周围物体分隔开进行受力分析的方法。
若要求解外力，选用整体法；若要求解内力，选用隔离法。一般优先用整体法，再结合隔离法求解。
　如图所示，直角三棱柱A放在水平地面上，光滑球B放在三棱柱和竖直墙壁之间，A和B都处于静止状态。(1)试分别画出A、B及A、B作为一个整体的受力示意图；
3.以A、B整体作为研究对象，整体受到重力GA＋GB、墙壁对其弹力FN1、地面支持力和地面对其摩擦力，如图丙所示。
1.隔离A为研究对象，它受到重力GA、B对它的压力FBA、地面支持力和地面对它的摩擦力，如图甲所示。
2.隔离B为研究对象，它受到重力GB、三棱柱对它的支持力FAB、墙壁对它的弹力FN1，如图乙所示。
　 (2023·濮阳一高高一期中)如图所示，物块A、B处于静止状态，已知竖直墙壁粗糙，水平地面光滑，则物块A和B的受力个数分别为A.3和3 B.3和4C.4和4 D.4和5
五、整体法和隔离法在平衡问题中的应用应用
当系统处于平衡状态时，组成系统的每个物体都处于平衡状态，选取研究对象时要注意整体法和隔离法的结合。
法则：能整不分、涉内必分、分选少力（外）、两法结合、巧妙解题。
1.一般地，求系统内部间的相互作用力时，用隔离法；
2.求系统受到的外力时，用整体法，
3.具体应用中，应将这两种方法结合起来灵活运用。
　用三根细线a、b、c将重力均为G的两个小球1和2连接并悬挂，如图所示。两小球处于静止状态，细线a与竖直方向的夹角为30°，则A.细线a对小球1的拉力大小为B.细线a对小球1的拉力大小为4GC.细线b对小球2的拉力大小为GD.细线b对小球2的拉力大小为
将两球和细线b看成一个整体，设细线a对小球1的拉力大小为Fa，细线c对小球2的拉力大小为Fc，受力如图所示。
对小球2根据共点力的平衡条件可知细线b对其拉力大小为
　(2023·宁波余姚中学高一期中)如图所示，质量为m的物体A放在倾角为θ、质量为M的斜面体B上，斜面体B放在水平地面上，用沿斜面向下、大小为F的力推物体A，A恰能沿斜面匀速下滑，而斜面体B静止不动。重力加速度为g，则下列说法中正确的是A.地面对斜面体B的支持力大小为mg＋MgB.地面对斜面体B的支持力大小为Mg＋Fsin θC.地面对斜面体B的摩擦力向右，大小为Fcs θD.地面对斜面体B的摩擦力大小为0
对整体受力分析，根据平衡条件，有FN＝mg＋Mg＋Fsin θ，Fcs θ＝Ff，即地面对斜面体的支持力大小为N＝mg＋Mg＋Fsin θ，地面对斜面体的摩擦力大小为Ff＝Fcs θ，方向水平向右，故选C。
七、整体法、隔离法的比较
4．如图所示，在水平地面上叠放着A、B、C三个完全相同的物块，今用水平力F作用于B时，A、B、C均处于静止状态，则下列判断正确的是 （　　）A．B对A的摩擦力大小等于零B．A对B的摩擦力大小等于C．地面对C的摩擦力大小等于FD．B对C的摩擦力大小等于
1．质量为m的物体放在倾角为θ的斜面上始终保持静止，如果倾角逐渐减小，则（　　）A．物体给斜面的压力逐渐增大B．物体给斜面的压力先增大后减小C．斜面给物体的摩擦力逐渐增大D．斜面给物体的摩擦力先增大后减小
2．如图所示，一质量为m的光滑小球通过挡板作用静止在斜面上，斜面静止于水平地面上，挡板可以绕O点转动，初始时刻挡板竖直，现将挡板绕O点逆时针缓慢转动，直到挡板水平，下列对小球的描述正确的是（　　）A．斜面对小球的支持力变小B．斜面对小球的支持力不变C．挡板对小球的弹力变小D．小球所受合外力方向水平向左
3．如图所示，表面粗糙的斜面顶端安有滑轮，两物块P，Q用轻绳连接并跨过滑轮（不计滑轮的质量和摩擦），P悬于空中，Q放在斜面上，两物块和斜面均处于静止状态。当用沿斜面向上逐渐增大的推力推Q时，两物块和斜面均静止不动，则下列说法正确的是（　　）A．Q受到的摩擦力一定变大B．绳上拉力一定变小C．Q与斜面间的压力一定变大D．斜面与地面间的摩擦力一定变大
