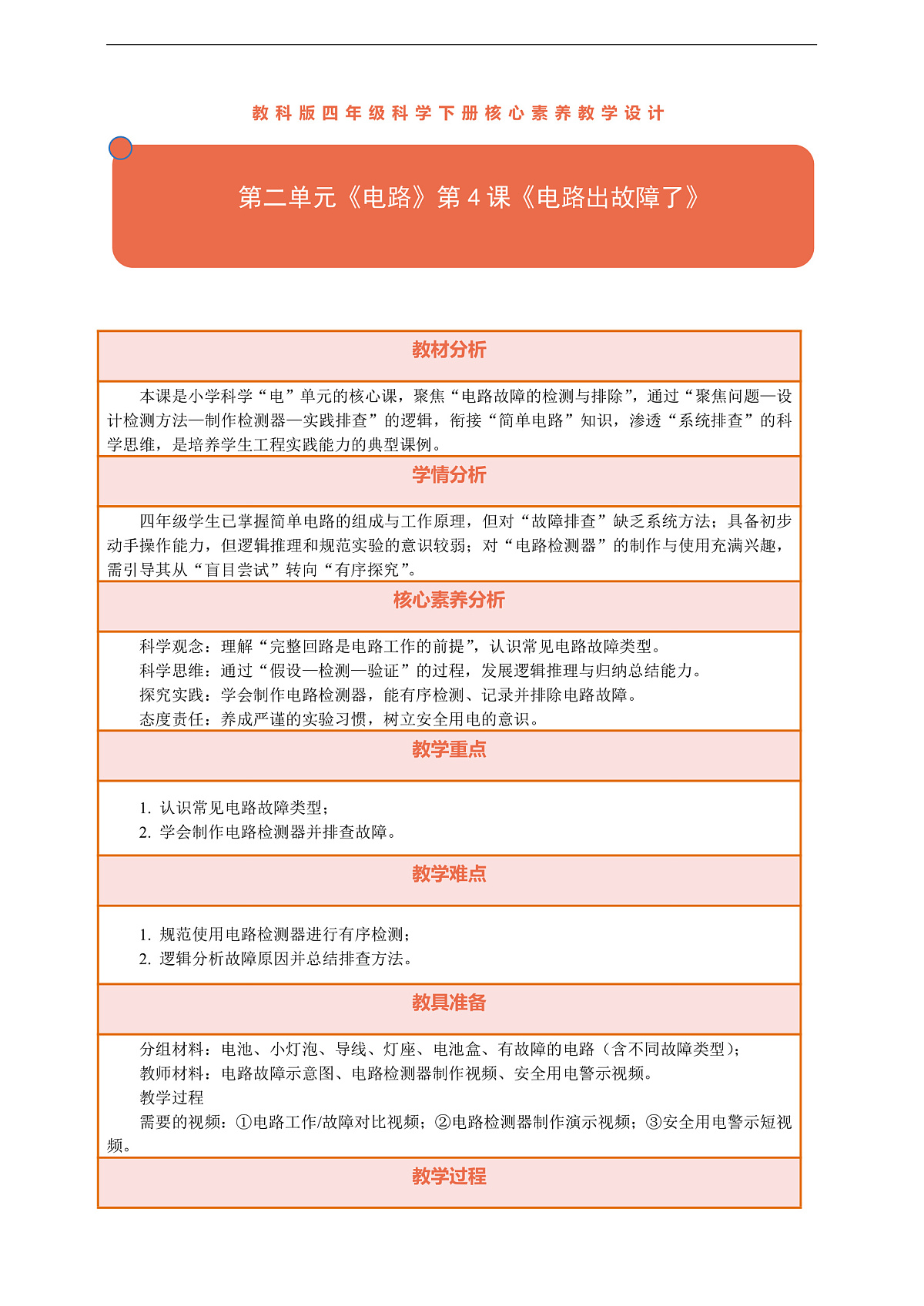

这是一份小学科学教科版（2024）四年级下册电路出故障了一等奖教学课件ppt，文件包含24《电路出故障了》教学课件pptx、核心素养第二单元《电路》第4课《电路出故障了》教案含反思docx、视频素材安全用电警示短视频mp4、视频素材灯泡正常工作与故障mp4、视频素材电路检测器制作演示视频mp4等5份课件配套教学资源，其中PPT共15页， 欢迎下载使用。
2.4《电路出故障了》

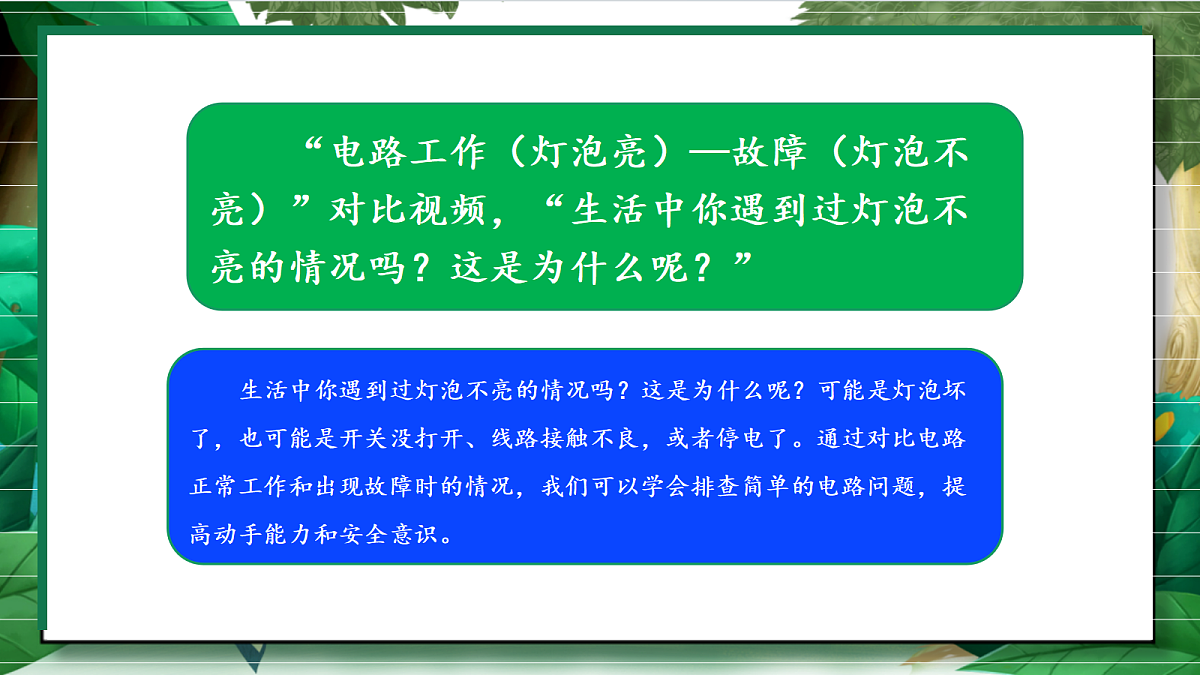

“电路工作（灯泡亮）—故障（灯泡不亮）”对比视频，“生活中你遇到过灯泡不亮的情况吗？这是为什么呢？”
生活中你遇到过灯泡不亮的情况吗？这是为什么呢？可能是灯泡坏了，也可能是开关没打开、线路接触不良，或者停电了。通过对比电路正常工作和出现故障时的情况，我们可以学会排查简单的电路问题，提高动手能力和安全意识。

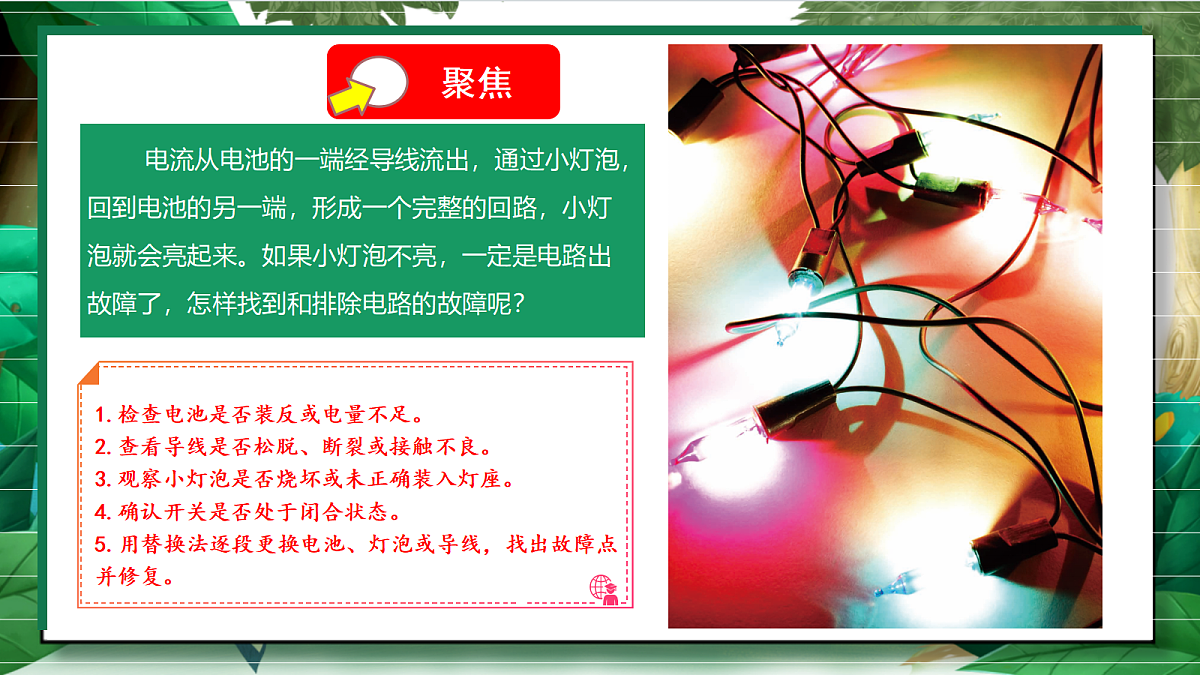

电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。如果小灯泡不亮，一定是电路出故障了，怎样找到和排除电路的故障呢？

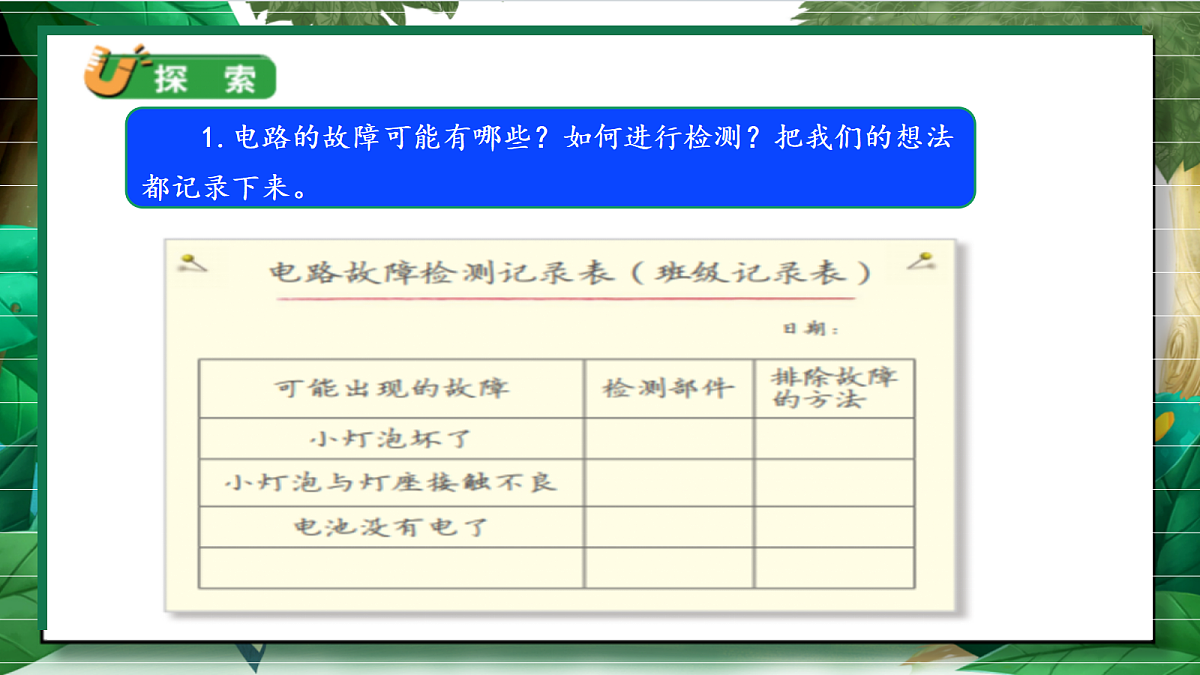

1.电路的故障可能有哪些？如何进行检测？把我们的想法都记录下来。

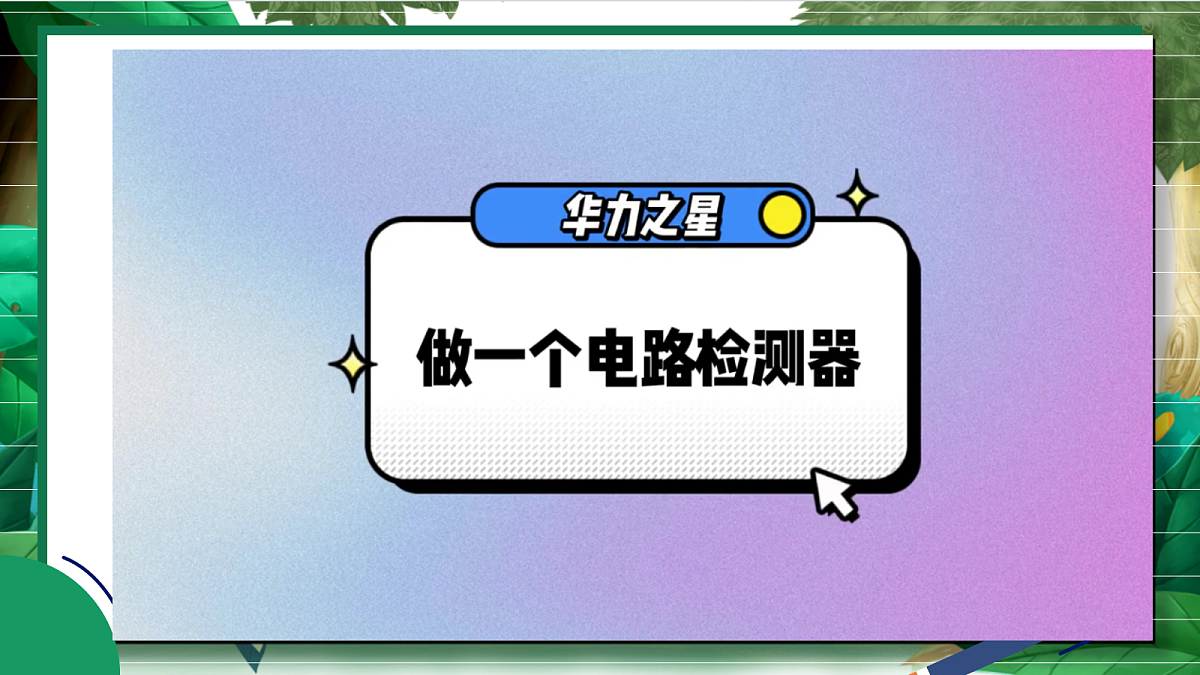

2.做一个电路检测器。 把简易电路中的开关拆除后，就形成了一个电路检测器。
提示： 每次检测前，先将两个检测头互相接触一下，看看小灯泡能否亮起来。不能用电路检测器检测家用电器的电路。
3.每个小组检测一个有故障的电路，找出故障原因并排除。同时，将“电路故障检测记录表”补充完整。
交流检测情况。电路中的哪一部分出了故障，你是怎么知道的？又是怎么排除的？
在交流检测中，我先检查电池，发现电压偏低，小灯泡因此不亮。随后查看导线，发现其中一根导线接头松动，导致电流无法顺利通过。通过用手重新拧紧导线接头，并更换新的电池，电路恢复了完整回路，小灯泡重新亮起。
选择题1. 电路中灯泡不亮，不可能的故障是（ ）A. 电池没电 B. 灯泡坏了 C. 导线颜色不对2. 制作电路检测器时，需要拆除简单电路的（ ）A. 开关 B. 电池 C. 灯泡3. 检测电路前，先将检测器触头接触，目的是（ ）A. 好玩 B. 检查检测器是否正常 C. 让灯泡更亮
判断题1. 电路检测器可以检测家用插座的电路。（ ）2. 只要更换电池，就能排除所有电路故障。（ ）3. 检测电路时，按顺序排查更高效。（ ）
同学们，今天我们知道了电路故障的常见类型，学会了制作电路检测器，还能用它按顺序排查故障——先自检检测器，再依次查电池、灯泡、接触点。记住：电路故障要安全排查，家用电路别乱碰哦！
